Vodoopskrbne mreže: sorte, komponente i pitanja dizajna
Voda se transportira potrošačima vodovodnim cijevima i vodovodnim mrežama. Ove strukture moraju biti u skladu s zahtjevima učinkovitosti i pouzdanosti. To se postiže pravilnim odabirom u dizajnu cjevovoda i mrežnog izgleda, materijala i dijela cijevi, kao i njihovih načina rada.
Prilikom odabira, dodjeljivanja i korištenja mjesta vodovodnih cijevi neophodno je pridržavati se zakonskih propisa i određenih regulatornih dokumenata.
Vrste vodenih mreža
Svi vodovodni sustavi podijeljeni su na vanjske i unutarnje mreže.
Vanjski dio sustava

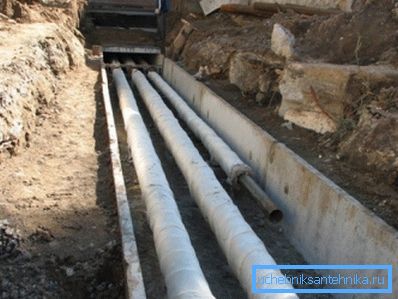

Proširite vodu u 1, 2 i više "niti". Najbolja je mogućnost instalirati ih na prilično uzdignutu površinu, s minimalnim brojem struktura, u područjima koja su prikladna za održavanje i popravke.
Kako bi se osigurala planirana razina opskrbe vodom za potrošače, između paralelnih vodova opremiti prekidač. Može se postaviti duž duljine rute i na mjestu skladišta spremnika objekata.
Klasifikacija vodoopskrbnih mreža dijeli ih prema načinu prijenosa vode na tlak i bez pritiska.
- Tekućina se pumpa kroz tlačne mreže s pumpama ili zbog razlika u tlaku. Izrađuje se između piezometrijske oznake razine vode na izvoru i izračunate piezometrijske oznake na mjestu unosa. Prve cijevi su injekcije, drugi - gravitacijski tlak (gravitacijski tlak).
- U vodenim vodovima bez tlaka (gravitacijska gravitacija) njihov unutarnji prostor (dio) nije u potpunosti iskorišten. Opseg njihove primjene nije toliko širok u usporedbi s tlačnim.
Obratite pažnju! Mogućnost polaganja kanala slobodnog protoka ovisi o nekim točkama. Na primjer, razlika u razini oznaka početka i kraja napajanja tekućine, reljefa regije, udaljenost između opskrbnog i skupnog čvora.
Korištenje nepropusnih cijevi smanjuje troškove vodovoda. No, troškovi rute mogu se povećati zbog povećanja duljine zbog potrebe za pružanjem potrebnih nagiba.
Konfiguracija sustava može ovisiti o takvim čimbenicima:
- površinski oblik i izgled objekta;
- prisutnost umjetnih i prirodnih prepreka;
- olakšanje regije;
- mjesto glavnih potrošača resursa;
- lokacije izvora vode itd.
Zbog toga mrežna konfiguracija može biti razgranata, prstenuta ili pomiješana. Prstenovi su najskuplji, ali imaju najveću pouzdanost.
Uputa bilježi da su niti sustava koji isporučuju glavni volumen vode prtljažnik. Bez povezivanja s pojavom mreže, autocesta uvijek treba položiti na temelju smjera glavnih tokova vode. Trebali bi pokriti cijelo mjesto.
Što su vanjske mreže

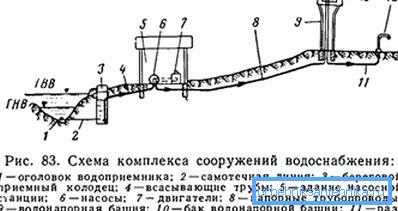

Glavni elementi tlačnih mreža mogu biti:
- akumulacijski spremnik;
- pumpna stanica;
- tlačni cjevovod (vodovod);
- izgradnja vode (kula);
- linije hidrostatskog i hidrodinamičkog tlaka;
- podzemni spremnik pod tlakom;
- kameru za prebacivanje.

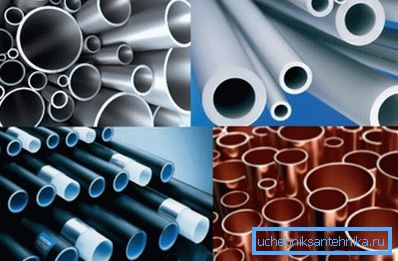

Cjevovodni materijal za cjevovode odabire se pri projektiranju sustava i ovisi o uvjetima njihove upotrebe. To može biti čelik, plastični, armirani beton, azbestni cement.
U donjoj tablici prikazani su najčešće korišteni promjeri čeličnih cijevi.
| Prođi uvjetno, u cm | Debljina stijenke cijevi, u mm | Težina po metru u kg | ||||
| pluća | normalan | ojačati | pluća | normalan | ojačati | |
| 0.6 | 1.8 | 2 | 2.5 | 0.37 | 0.4 | 0,47 |
| 0,8 | 2 | 2.2 | 2.8 | 0.57 | 0.62 | 0.74 |
| 1 | 2 | 2.2 | 2.8 | 0.74 | 0,8 | 0.98 |
| 1.5 | 2.35 | ? | ? | 1.1 | ? | ? |
| 1.5 | 2.5 | 2.8 | 3.2 | 1.16 | 1.28 | 1.43 |
| 2 | 2.35 | ? | ? | 1.42 | ? | ? |
| 2 | 2.5 | 2.8 | 3.2 | 1.5 | 1.66 | 1.86 |
| 2.5 | 2.8 | 3.2 | 4 | 2.12 | 2.39 | 2.91 |
| 3.2 | 2.8 | 3.2 | 4 | 2.73 | 3.09 | 3.78 |
| 4 | 3 | 3.5 | 4 | 3.33 | 3.84 | 4.34 |
| 5 | 3 | 3.5 | 4.5 | 4.22 | 4.88 | 6.16 |
| 6.5 | 3.2 | 4 | 4.5 | 5.71 | 7.05 | 7.88 |
| 8 | 3.5 | 4 | 4.5 | 7.34 | 8.34 | 9.32 |
| 9 | 3.5 | 4 | 4.5 | 8.44 | 9.6 | 10.74 |
| 10 | 4 | 4.5 | 5 | 10.85 | 12.15 | 13.44 |
| 12.5 | 4 | 4.5 | 5.5 | 13.42 | 15.04 | 18.24 |
| 15 | 4 | 4.5 | 5.5 | 15.88 | 17.81 | 21.63 |
Unutarnji vodovod
Unutarnji sustav vodoopskrbe zgrada i objekata naziva se agregat opreme, komponenti i uređaja koji osiguravaju prijem resursa s vanjske mreže i njegovo isporuku pod pritiskom na uređaje za vodu.

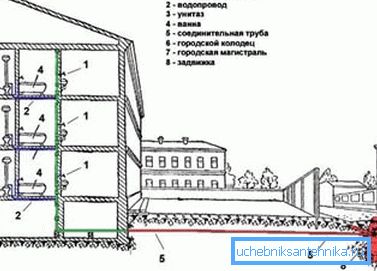

Uređaj vodoopskrbne mreže u zgradama je sljedeći:
- jedan ili više ulaza;
- jedan ili više mjerača;
- distribucijskom i opskrbnom cjevovodu;
- odvodne i regulacijske ventile.
- ponekad sustav uključuje pumpe za povećanje pritiska i filtre za omekšavanje, deferrizaciju, obezbojenje itd. voda.

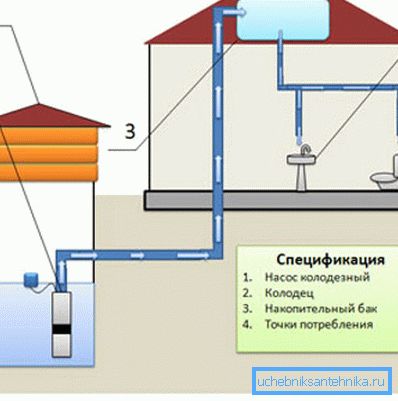

Unutarnji vodoopskrbni sustav može se vlastitim rukama povezati s općinskom opskrbnom mrežom naselja ili se napajati iz autonomnog izvora vode (površine ili podzemlja).
U skladu s njihovom svrhom, sustavi vodoopskrbe objekata i zgrada podijeljeni su u industrijske sustave za piće i gašenje požara.
- Proizvodne mreže opskrbljuju vodu različite kvalitete za tehničke potrebe potrošača (hlađenje opreme, proizvodnja proizvoda, npr. Beton, prehrambeni proizvodi, itd.).
- Prigušivači vatre služe za gašenje požara i sprečavanje njihova širenja.
- Kućno pijenje mreže dizajnirane su za isporuku pitke vode. Osim toga, resurs se koristi za kuhanje i higijenu.
Prema načinu korištenja resursa, sustav osigurava opskrbu izravnim protjecanjem, obrnutom ili ponovljenom. U domaćim mrežama prva je varijanta uobičajena, a posljednja dva su sve više potrebna u proizvodnji.
Problemi u dizajnu
Primarni zadatak dizajna je usmjeravanje vodoopskrbne mreže koja uključuje crtanje cjevovoda na plan.
Obratite pažnju! Ona se provodi na temelju uvjeta za stvaranje dovoljno pouzdanog sustava. Istovremeno, trošak njegove konstrukcije trebao bi biti najniži.
Prilikom uzimanja u obzir:
- mjesto izvora vode i njegovih potrošača;
- olakšanje regije;
- položaj rijeka, trgova, parkova, ulica, zgrada, građevina i drugih umjetnih i prirodnih prepreka za ugradnju plinovoda.
Tragiranje se provodi na topografskoj karti regije na najkraći put, zaobilazeći prepreke.
Obratite pažnju! Resursi bi trebali biti dostavljeni korisnicima ne samo u potrebnom volumenu, tlak bi također trebao biti dovoljan. To bi trebalo biti dovoljno za podizanje vode do mjesta postavljanja uređaja za presavijanje vode.
U tu svrhu trebate stalno održavati slobodni tlak u vodoopskrbnoj mreži. Ovime se misli na razliku između oznake razine tekućine (piezometrijski) u cjevovodima i razine površine tla.
Na slobodnom tlaku
Treba stvoriti slobodnu glavu koja je dovoljna duž cijele duljine mreže debla, čak i na najvišim i udaljenim točkama.
U takvim nepovoljnim područjima, tlak ne smije pasti ispod vrijednosti navedenih u propisima.

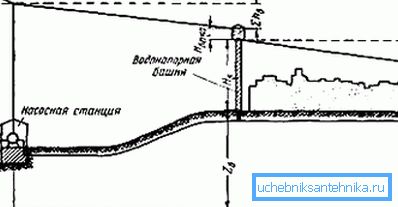

- Dakle, kako bi se pravilno odredila visina vodotornja, potrebno je odrediti diktatorsku točku vodoopskrbne mreže - ovo je područje na kojem je najteže podići vodu.
- Ovo mjesto određuje se izračunima.
- U tu svrhu odabrano je nekoliko nepovoljnih područja na tragu raspodjele distribucijskog plinovoda. Jedan od njih će diktirati.
- Nadalje, određena je "opća točka razrjeđivanja" koja je najbliža problemu. Iz nje tekućina i ulazi u njih.

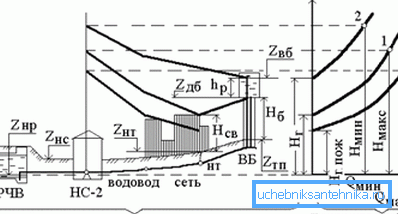

- Određivanje oznake tlaka (piezometrijski) na općoj točki razdiobe za podizanje resursa na odabrana područja problema i uspoređivanje parametara njihovih piezometrijskih oznaka, stručnjaci izračunavaju diktatorsku točku. Za nju će vrijednost oznake biti veća.

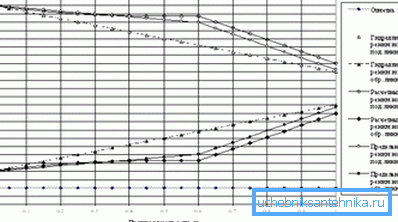

Tijekom ovog rada izvučeni su piezometrijski grafikoni vodoopskrbne mreže. Prikazuje promjenu tlaka duž duljine cjevovoda.
Jedan od važnih projektnih zadataka je detaljan sustav. Sastoji se od odabira i specifičnog smještaja u mreži vodotoka, pribora, pribora, itd.

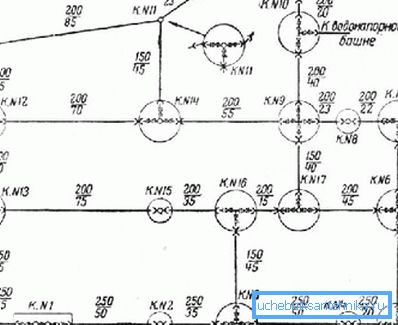

Pojedinosti o vodoopskrbnoj mreži provode se prema odabranoj opciji vodoopskrbe. To je učinjeno kada je hidraulični proračun sustava već izvršen, pronađene su stvarne vrijednosti potrošnje resursa, određeni materijal i promjer cijevi. Detaljni dizajneri proizvode na radnim crtežima. Pomoću simbola na njima se prikazuju spojnice, spojnice i drugi elementi iz kojih se sastavljaju sklopovi sustava.
Neki pravni problemi
Ako se stvoreni vodovodni sustav priključi na komunalnu mrežu, najprije morate dobiti preliminarne tehničke uvjete u regionalnom Vodokanalu.
Da biste ih dobili, morate prikupiti i dostaviti takve dokumente.
- Prijava za TU.

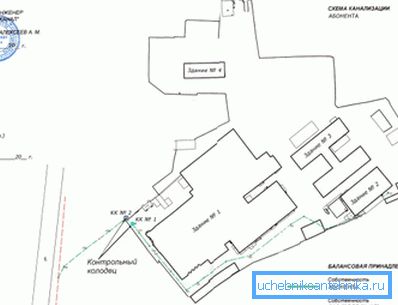

- Oblik u kojem će biti opisana bilančna pripadnost vodoopskrbnim mrežama.
- Informacije o podnositelju zahtjeva: putovnica, adresa poštanskog i prebivališta, kontakt informacije.
- Naslov djela na zemljištu.
- Planirati granice područja na kojima će se graditi vodovod.
- Dopuštenje za takvu upotrebu parcele.
- Informacije o planiranom vremenu uvođenja budućeg objekta u pogonu.
- Izračuni volumena traženog resursa (tj. Planiranih opterećenja).
- Podaci o građevinskim parametrima.
Tehnološka veza s vodovodnom mrežom gotovog objekta obavlja se unutar granica zemljišta. To se vrši u roku od 18 mjeseci, računajući od datuma potpisivanja ugovora o spajanju.
Valja napomenuti da se istodobno granice podjele operativne odgovornosti vodoopskrbnih mreža trebaju provoditi sukladno Uredbi Vlade Ruske Federacije br. 167 "Pravila za korištenje komunalnih sustava vodoopskrbe i odvodnje u Ruskoj Federaciji"
zaključak
Vodoopskrbne mreže su složene hidrauličke strukture. Postoje mnoge vrste, koje treba odabrati na temelju svrhe sustava i uvjeta njegova djelovanja. Video u ovom članku će razviti svoju temu.
