Vodovodna stanica: opće informacije i praktične preporuke

Što su crpne stanice? Koje funkcije mogu obavljati u vodoopskrbnim sustavima privatnih i obiteljskih kuća? Kako pravilno spojiti crpnu stanicu na vodovod kad voda dobije iz bušotine? Shvatimo.

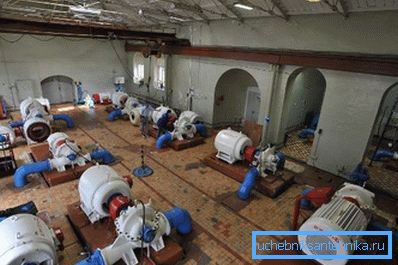

Centralna crpna stanica u Samari.

Što je to

Pumpa stambene zgrade je jedna ili više stacionarnih crpki koje vode na gornjim katovima vode s manjkom pritiska na putu.

U kojim je slučajevima potrebno njihovo postavljanje?

  • S niskim zidinama u okolnim zgradama. U SNiP 2.04.02-84, izravno se preporučuje za područja izgrađena s jednom pričom kuća za održavanje tlaka u vodovodnoj mreži na razini od 10 metara.

Referenca: 10 metara vodenog stupca odgovara nadtlaku jedne atmosfere. Govoreći na pomalo pojednostavljen način, svaka atmosfera tlaka u liniji omogućuje povećanje vode na tri kata.

  • S ozbiljnim pogoršanjem autoceste i nemogućnošću popravka ili zamjene iz bilo kojeg razloga. Čelične cijevi, koje su u drugoj polovici prošlog stoljeća zamijenile cijevi za željezo željezo, za dvadeset do trideset godina rada, su obrasle vapnom i hrđe što dovodi do smanjenja propusnosti nekoliko puta.
  • Uz značajne razlike u terenu. Tlak 3,5 kgf / cm2 dovoljan je za dobivanje vode za devet katu zgrade na ravnici; ali za istu kuću, koja stoji na brijegu od 20 metara, potrebno je imati najmanje 5,5 kgf / cm2.

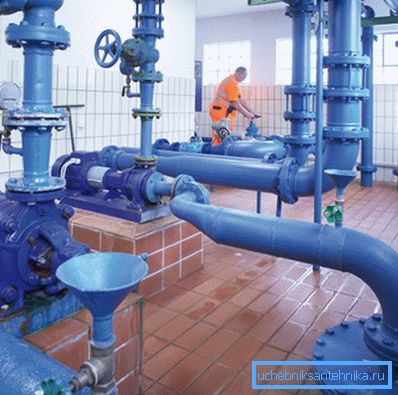

Zamjena s pumpi čekanja.

Vodne postaje za domaću vodu ili ljetne vikendice su relativno neučinkovite površinske centrifugalne pumpe s vlastitim akumulatorima koji pružaju autonomnu vodu iz prirodnih izvora.

Budući da, kao što je već spomenuto, pad tlaka u jednoj atmosferi može podići vodeni stup od 10 metara, svaka površinska stanica ne može raditi na većoj udaljenosti od vodenog zrcala do površine. Impeler pumpe ne stvara apsolutni vakuum, pa je u praksi maksimalna dubina čak i manja - 7-9 metara.

Cijena najjeftinijih površinskih pumpi iznosi oko 4-5 tisuća rubalja. Maksimalni trošak određuje se i izvedbom proizvoda i nazivom proizvođača: možete pronaći prodajne stanice koje će vlasniku koštati 100 ili više tisuća rubalja.

Napomena: Zapadni proizvodi cijene puno skuplji od domaćih uređaja iste funkcionalnosti. Razlozi - troškovi dostave i carine.

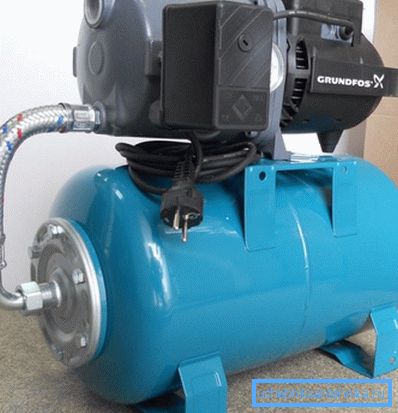

Crpna stanica iz Grundfosa.

Upoznavanje čitatelja s predmetom našeg istraživanja predstavljamo glavne karakteristike crpne stanice domaće proizvodnje BISON ZNAS-1200.

parametar vrijednost
Električna energija 1200 wata
Dubina ogledala za vodu Do 9 metara
Maksimalna glava 40 metara
produktivnost 3.78 m3 / sat
Vrijednost na malo 8850 rubalja

montiranje

Priključivanje crpne stanice na vodoopskrbu određuje prvenstveno njegovu klasu.

trampljenje

Stacionarne zamjene montirane su na armiranobetonsku podlogu koja nema vezu s temeljem zgrade (kako bi se isključila prijenos vibracija). Krevet postaje obično posuđen u temelj; manje se upotrebljavaju antivibracijski nosači (proljeće ili gumene brtve).

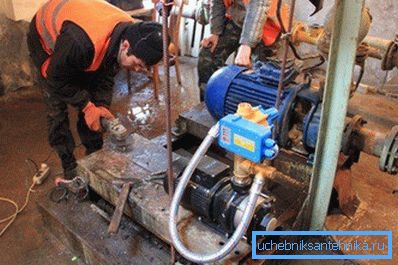

Crpka na fotografiji postavljena je na zasebni temelj.

Usisna luka čeljusti crpke (smještena duž njegove uzdužne osi) siječe u sklopu vodomjera nakon ventila i brojača; izlaz je izravno povezan s punjenjem hladne vode. Između pričvršćenja potrebno je zaobići veći od promjera pumpe za povezivanje s kontrolnim ventilom, ventilom ili ventilom.

Zašto je to potrebno?

  • Kada pumpa radi, zaobilaznica se blokira i ne dopušta vodu u krugu.
  • Kada se crpka isključi, otvoreni zaobilazni sustav isporučuje kuću vodom, bez ograničavanja njegovog protoka do vezivanja i puštanja puževa.

Osim toga: stalni protok vode kroz pumpa za praznu hodu dovodi do brzog pregrupiranja čeljusti.

Prilikom ugradnje elektromotora i elektromotora, njihova osovina mora biti strogo koaksijalna: premlaćivanje će brzo uništiti priključak spojke ili prirubnice.

Ako iz nekog razloga koaksijalnost ne može biti osigurana, jednostavna uputa će spasiti situaciju:

  1. Motor i čehlja se šire na krevetu tako da između prirubnica osovine postoji 3-4 cm.
  2. Prirubnice su povezane fleksibilnim trakama koje su zategnute vijcima. Jednostavno je izrezati svoje ruke s transportera.

Prije postavljanja crpke preporuča se ugradnja spremnika. Pijesak i šljake nisu neuobičajeni u hladnom vodoopskrbnom vodu; udaranje rotirajućeg rotora, u najboljem slučaju to će ubrzati trošenje, a najgore će se raspasti jedna ili više lopatica.

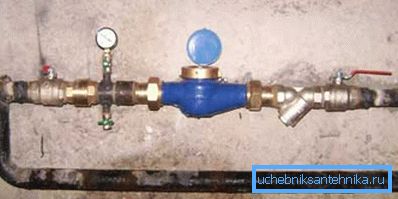

Najčešće je sabirni krug montiran ispred mjerača u mjeraču vode.

Osim toga, bolje je osigurati zatvaranje ventila. Sferne dizalice su najprikladnije za ovu ulogu: osim tolerancije na greške, oni imaju izuzetno nizak hidraulički otpor.

Potpuno odsječena crpka može se popraviti ili zamijeniti ako je potrebno.

Periodno održavanje crpke svodi se na periodično pakiranje žlijezde.

Opskrba vodom iz izvora

U ovom slučaju, shema spajanja crpne stanice na vodoopskrbni sustav je iznimno jednostavna: dovoljno je priključiti izlaz crpke na vodovod, spustiti usisnu cijev do bunara ili drugog rezervoara i napajanja.

Suptilnosti, međutim, ovdje su.

  • Kraj usisne cijevi mora imati povratni ventil. Inače, ako zaustavite napajanje crpke, voda će jednostavno protjecati.
  • Kako povezati crpnu stanicu s vodom ako namjeravate koristiti vodu tijekom cijele godine? Potrebno je izolirati bušotinu i crpku koja je postavljena uz njega pouzdano, i položiti ulaz vode iz dubine dublje od razine zamrzavanja. Najjednostavniji način za pouzdanu toplinsku izolaciju vlastitim rukama je izgradnja kuće s izoliranim zidovima iznad bunara.

Usput: kuća u isto vrijeme potpuno riješiti problem buke iz crpke.

  • Da bi se pumpa zaštitila od ostataka (grane, mrtvog lišća itd.), Ulaz je zaštićen mrežastim filterom.

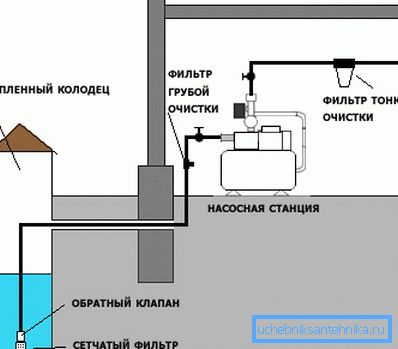

Ulaz vode je opremljen sifonom i kontrolnim ventilom.

  • Instalacija nakon crpne stanice dodatne hidroakumulatora pomaže povećanju vremena stajanja pumpe. Što je veći kapacitet, to je dulji stanka u stanici. Shema s dodatnim akumulatorom, međutim, samo će raditi sve dok brzina crpne vlage ne premašuje brzinu protoka bušotine.

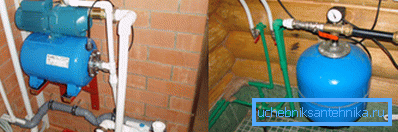

U jednom sustavu opskrbe vodom može se instalirati nekoliko akumulatora.

zaključak

Nadamo se da će naš materijal biti koristan i za instalaciju zamjene i za izgradnju autonomnog vodoopskrbnog sustava privatne kuće ili vikendice. Video u ovom članku, kao i uvijek, nudi dodatne informacije. Sretno!
