Vrste dizalica: upoznat s klasifikacijom ventila

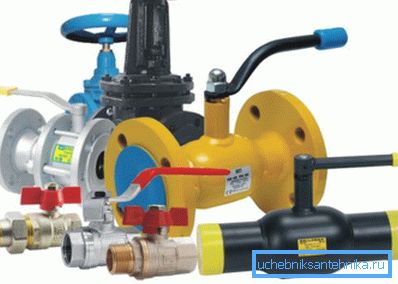

Koje vrste sanitarnih slavina trenutno se koriste? U ovoj publikaciji upoznat ćemo ventili malih i srednjih veličina, koji se koriste u vodoopskrbnim i toplinskim sustavima privatnih i stambenih zgrada.

Ventili za vrata

Koriste se u uređajima za dizanje i mjerenje vode, kao i za rezanje određenih dijelova velikih krugova za dovod vode i grijanja. Tipične veličine korištene u kući - ДУ50 - ДУ100.

Međutim: kod dizala Staljinoka rijetko možete pronaći DU150 ventile. Čak i veće veličine koriste se samo na toplinskim vodovima.

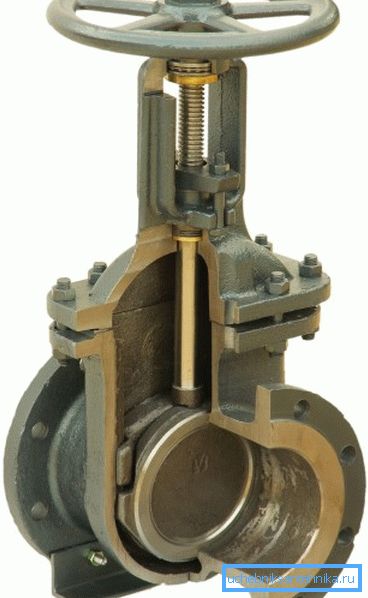

Voda u ventilu je blokirana parom pojedinačnih obraza ili monolitnim klinom, koji se uvija s vijčanim štapom. Ogledala (O-prstena) na obrazima (klin) i tijelu - metalu; brtvljenje se postiže jakim steznim površinama.

materijali

Evo popisa materijala korištenih u proizvodnji ventila.

izvršenje

Ventili za vrata mogu se klasificirati:

• Osiguravajući obraze na zrcalima tijela. Čelični ventili obično su završeni monolitnim vratima, od lijevanog željeza - klina između dva obraza ili između obraza i tijela.
• Oblik ručke. Za proizvode od lijevanog željeza karakterizira okrugli kotač, za čelik - okomito na držač šipke.
• Mobilnost zaliha. Može se kliznuti iz kućišta kad se otvori ili nalazi unutar kućišta. U potonjem slučaju, zatvarač ima vlastiti navoj.

svojstvo

Prednosti ventila vrata:

1. Relativno niska hidraulična otpornost.
2. Mala veličina montaže (manja od vijčanog ventila istog promjera).
3. Mogućnost ugradnje u bilo kojem smjeru protoka vode.

nedostaci:

1. Potreba za periodičkom nadomjestka i brušenje obraza koje se skupljaju.
2. Značajne dimenzije u smjeru okomito na os cjevovoda (zatvarač se povlači u kućište, sjetite se?).
3. Vrlo umjerena nepropusnost zatvarača. Situacija u kojoj nema propuštanja kroz upravljački ventil u kružnom čvoru dizala potpuno blokiran - iznimka, a ne pravilo.

Priključni ventili

Voda se blokira zakretanjem pluta na tijelo. Zatezanje se osigurava gotovo potpunim odsutnim razmakom između utikača i kućišta. Materijali - metali s relativno malim koeficijentom trenja, koji nisu skloni koroziji i koji se približavaju susjednim površinama: od lijevanog željeza i mesinga.

U stambenim zgradama ventili veličine 15 - 40 mm koriste se u velikim količinama.

izvršenje

U ovom slučaju klasifikacija dizalica prema vrsti je također moguća na nekoliko osnova.

• Trup može biti modularan ili monolitan.
• Zbog nepropusnosti stabljike cijevi može se osigurati pakiranje žljebnih žljebova pomoću stezne žlijezde ili sile pričvršćivanja utikača na tijelo. U potonjem slučaju privlači matica na dršku koja prolazi kroz tijelo.

• Ventil može biti opremljen ručkom ili preklapanjem s ključem.

svojstvo

prednosti:

1. Niska cijena povezana s jednostavnosti dizajna dizalice.
2. Dovoljno širok kroz kanal u prometu, dopuštajući ventilu da ne začepljuje ostatke.

nedostaci:

1. Kod podiznih dizalica - konstantno propuštanje kutija za punjenje pri zatvaranju i otvaranju, u napetim dizalicama - rizik od lomljenja košuljice.

Napomena: za punjenje žlijezda corkovog ventila vlastitim rukama, cjevovod će morati biti isušen s obje strane. Inače, uznemireni čep može letjeti iz trupa na prednjem dijelu vode.

1. Veliki trud potreban za premještanje dizalice.
2. Visoki hidraulički otpor.

Ventil za zatvaranje

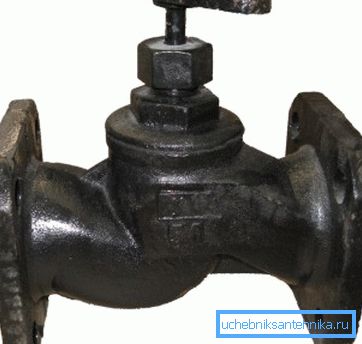

Pokretni ventil provodi vijčana šipka. Zatvorio je vodu, prianjajući se na sedlo s prolazom u njemu. Materijali - lijevano željezo (trenutno su uglavnom napravljeni od velikih ventila) i mesinga.

izvršenje

Kakve tipske slavine s pokretnim ventilom i vijkom služe u vodovodima:

• Ventil može biti potpuno metalan, s poliranim ogledalom ili s brtvom od gume ili paronita (opet, guma, samo čvrstoća i otporna na toplinu).
• Svi metalni ventil, zauzvrat, može imati ravno ili stožasti zrcalo.

Pažnja: razne slavine s konusnim mjedenim ventilom, po mišljenju autora, stvaraju neke tmurne genije, poslane vodoinstalateri kao kaznu za pijanstvo. Ventil koji je zaglavio u kućištu (i često se zaglavi) ne može se ukloniti bez potpuno uklanjanja ventila. Očigledna uputa nije da kupi ovo čudo neprijateljske opreme u svim okolnostima.

• Matična brtva se može načiniti sa uljnom brtvom ili s jednim ili dva gumena prstena.

svojstvo

prednost:

1. Jednostavan za popravak.

nedostaci:

1. Potreba za pakiranjem žlijezda i povremena zamjena brtve (ako je dostupna).
2. Visoki hidraulički otpor.
3. Stalno nakupljanje smeća ispod sedla.
4. Montaža s jednim smjerom protoka vode. Prilikom otvaranja ventila otvara se protusmjerni ventil.

Kuglasti ventili

Sve vrste kuglastih ventila predstavljaju duboki rad na pogreškama pri dizajnu plastičnih ventila.

Pluto u njima je lopta s prolaznim kanalom jednakom promjeru cjevovoda koji se spaja. Zapečaćen je s dva niskog trenja polimernog prstena sjedala. U pravilu, brtvljuje stabljicu.

Materijali - mesing i (manje uobičajeno) nehrđajući čelik; Tefloni ili fluoroplasti djeluju kao brtvilo. Veličine - od DN50 do DU500.

izvršenje

Različite vrste kuglastih ventila koji se koriste u kućnim inženjerskim mrežama razlikuju se prvenstveno u obliku i obliku tijela.

• Cjevovod može biti navojni, flankiran ili zavaren.
• Tijelo se može sklopiti (na koncu ili pete) ili sav za zavarivanje.
• Ručka može biti stacionarna ili uklonjiva, u obliku poluge ili leptira.
• Ventil se može kombinirati s proizvoljnim spojnim ili grubim filtrom.

svojstvo

Neka budemo koncizni: kuglasti ventili nemaju bilo koji od gore navedenih nedostataka. Malfunkcije su iznimno rijetke i uglavnom se svode na potrebu da se predgotoviti pečat razvijen oko stabljike nakon nekoliko stotina ciklusa otvaranja i zatvaranja.

zaključak

Nadamo se da će naš materijal pomoći čitatelju u odabiru ventila. Članak može izgledati pomalo pristran; Međutim, temelji se samo na vlastito iskustvo autora (vidi i članak Kuglični ventil 3: 4 - uređaj, svojstva, ugradnja).

Kao i uvijek, video u ovom članku nudi dodatne informacije. Sretno!
