Bioreaktor sam

S porastom svjetskih cijena energije mnogi ljudi u ruralnim područjima razmišljaju o alternativnim metodama zamjene. Neki su izumitelji instalirali vjetroturbine kako bi opskrbljivali svoje domove električnom energijom. Ali što je s plinom? Uostalom, najveći dio troškova grijanja ide platiti za potrošeni plin. Ljudi su počeli razmišljati o tome kako sami nabaviti plin. U tu svrhu stvoren je bioreaktor koji radi na poljoprivrednom otpadu. Za jednostavnog zemljača, to je vrlo skupo instaliranje. No, neki izumitelji tvrde da gotovo svaki vlasnik njegovog dvorišta može napraviti bioreaktor svojim rukama.

Načelo rada bioreaktora

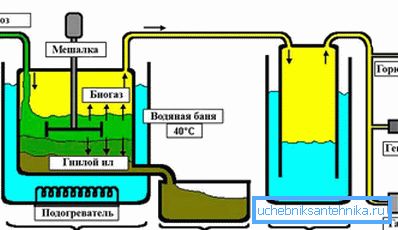

Shematski dijagram postrojenja za bioplin

Bioreaktor radi na organskom otpadu, stoga je zbog kontinuiranog rada neophodna stalna dostupnost gnojiva i ostalih poljoprivrednih otpadaka. Bioplin koji proizvodi biljka je biološki čisto gorivo, a u smislu njegove izvedbe sličan je prirodnom plinu.

Rad bioreaktora sastoji se u obradi organskog otpada za plin i gnojivo. Da bi to učinili, oni se učitavaju u spremnik bioreaktora, pri čemu anaerobne bakterije procesiraju biomasu. Kako bi se dobila odgovarajuća fermentacija, ne smije se dopustiti da zrak uđe u spremnik. Vrijeme obrade ovisi o količini otpada napunjenog. Određeni plin sastoji se od metana 60%, a ugljični dioksid - 35%. Ostale nečistoće su 5%. Dobiveni plin se čisti, a zatim spreman za uporabu u kućanskih aparata.

Savjet! Prerađeni sirovinski materijal uklanja se iz spremnika i koristi se kao gnojivo u poljoprivredi, a na njeno mjesto učitava se novi otpad.

Dizajn najjednostavnijeg bioreaktora

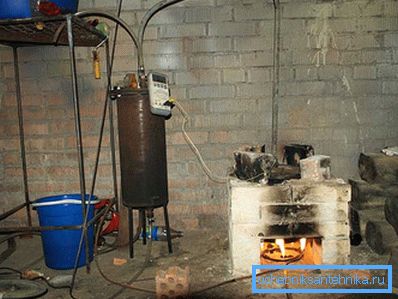

Najjednostavniji bioreaktor uređaja

Najjednostavniji uređaj koji se može sagraditi vlastitim rukama sastoji se od reaktora za recikliranje, rezervoara za punjenje, otvorenog otvora, otvora za sakupljanje otpadnog otpada, hidrauličke brave, cijevi dimnih plinova. Za bolju ideju postoji jednostavna verzija bioreaktorske sheme.

Bioreaktor je izrađen od armiranog betona ili metalnog spremnika i ugrađen je u područje odabranog dvorišta. Najvažnije je imati potpunu čvrstoću instalacije. Veličina spremnika ovisi o stalnoj količini otpada za preradu koja se napuni na 2/3 veličine. Za referencu: 100 m se dobiva od 1 tone otpada tijekom obrade.3 plin. Na temelju tih izračuna, nepraktično je instalirati mali kapacitet. Uostalom, količina proizvedenog plina ovisi o količini otpada koji će se reciklirati. Jedan od glavnih uređaja na spremniku je otvor za sakupljanje otpada, koji mora biti zapečaćen.

Savjet! Provedeni otpad stalno treba iskrcati. Kako se štitnik ne bi deformirao iz čestog otvaranja, a nema propuštanja plina, nužno je osigurati njegovu pouzdanu konstrukciju.

Posebnu pozornost treba posvetiti izgradnji spremnika. Zidovi i dno trebaju imati čvrstu betonsku podlogu. Potrebna je ojačanja tijekom lijevanja. Nakon skrućivanja otopine, površina se tretira sredstvima za vodonepropusnost. Vrh spremnika izrađen je od vatrenih opeka postavljenih na metalni okvir.

Grijanje biomase

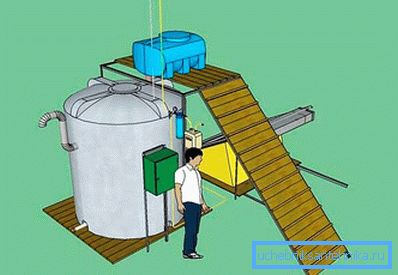

U toplim područjima možete raditi bez zagrijavanja

Konstantan rad reaktora ovisi o vitalnoj aktivnosti bakterija koje uzrokuju fermentaciju biomase. U hladnoj masi, oni su u stanju mirovanja. Potrebno je zagrijati do željene temperature i bakterije će nastaviti s radom. Optimalna temperatura fermentacije je od +38?C. U toplim područjima, vanjska temperatura zraka dovoljna je za rad reaktora bez predgrijavanja. A za hladne regije morat će instalirati sustav grijanja. Grijaći svitak instaliran ispod spremnika može se nositi s ovim problemom. Priključen je na sustav grijanja, a slavine (ili termostat) reguliraju cirkulaciju tople vode za održavanje željene temperature.

Savjet! Kao opcija, možete instalirati zavojnicu s električnim grijačima. Spojeni su na sustav automatizacije koji regulira temperaturu zagrijavanja. Da biste to učinili, možete koristiti uobičajenu automatizaciju vodenih kotlova.

Bioreaktorski mikser

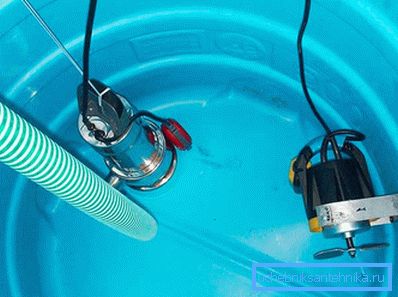

Sustav miješanja

Tijekom rada reaktora, za bolju bakterijsku aktivnost, sirovine se moraju povremeno miješati. Uređaj može izvesti ovu ulogu kao mikser. Njegove lopatice nalaze se u spremniku, a osovina ide van. Mješalica je pogonjena električnim motorom. Na mjestu izlaza vratila moraju biti žlijezde koje održavaju nepropusnost komore.

Savjet! U nekim slučajevima zavareni elektromotor ugrađuje se izravno u spremnik.

Primanje plina

Spaljivanje bioplina

Plin proizveden tijekom reakcije se ispušta kroz ispušnu cijev plina spojenu na gornji poklopac. Isporučuje se kroz cijev u hidrauličku bravu koja će spriječiti ulaz zraka u plin. Pročišćeni plin u brtvi za vodu šalje se plinskom držalu za daljnji prijevoz do potrošača. Da biste poboljšali sustav, možete instalirati dvije čepiće. U ovom sustavu, kondenzat će se smjestiti u prvom spremniku, a plin će biti pumpan u drugi spremnik pod pritiskom. Za kontrolu tlaka plina, potrebno je ugraditi manometar i ventil za otpuštanje. Višak tlaka plina će otvoriti ventil i odzračiti suvišak.

Bioreaktor koji ste napravili znatno će smanjiti količinu otpada za energiju za grijanje vašeg doma i pomoć pri razvoju poljoprivredne farme.

video

Pogledajte kratki biljni bioplin izrađen sam po sebi:

foto

Domaći uređaj

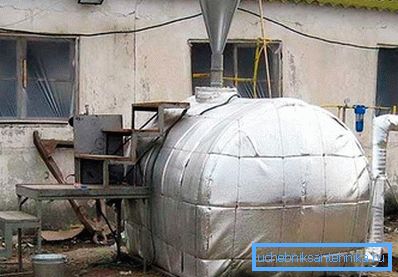

Ugradnja je izolirana

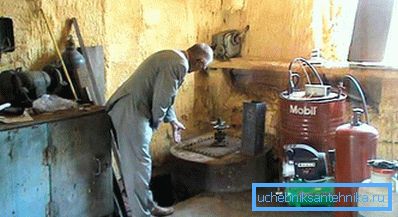

Bioreaktor je iskopao u zemlju

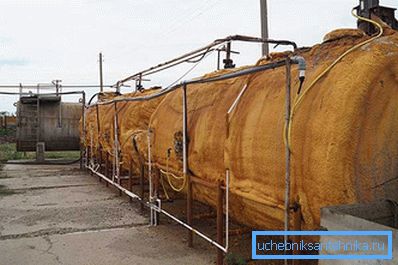

Velika bioplinska postrojenja

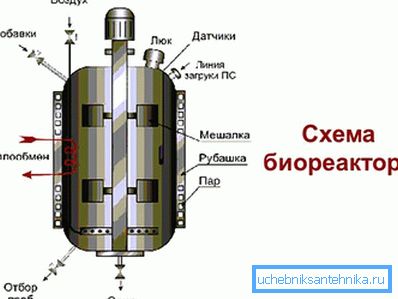

Bioreaktorski krug
