Kabinet za upravljanje pumpom

Upravljački kabinet pumpe je mozak autonomnog sustava vodoopskrbe, omogućuju vam da kontrolirate njihov rad. Zahvaljujući instalaciji, operacija opreme je produljena i energija se sprema. Kabinet je mjesto gdje se montiraju sve upravljačke i sigurnosne jedinice. Takvi blokovi se formiraju za opskrbu vodom, kanalizaciju, gašenje požara, sustave grijanja.

imenovanje

U ormaru su kompaktno postavljene kontrole nekoliko inženjerskih sustava: opskrbe vodom, njegovo pražnjenje i odvodnju. U distribucijskoj strukturi postoje ugrađeni blokovi koji upravljaju pumpom za podvodnu bušotinu koja osigurava funkcioniranje opskrbe vodom i grijanje te odvodnju koja se koristi za automatsko pumpanje vode. Svi elementi upravljanja i preklapanja su zaštićeni metalnim zidovima od vanjskog utjecaja. Funkcije uređaja uključuju:

1. Organizacija ručnog i automatskog upravljanja, zaštite crpki od kratkog spoja i ograničenja preopterećenja, iznimke nepotpunog rada s fazom.
2. Praćenje glavnih parametara sustava vodoopskrbe: razina vode, tlak u cijevima, temperatura i drugi podaci koji utječu na stabilnost pumpe. Informiranje o stanju radnih mehanizama.
3. Glatko pokretanje i zaustavljanje elektromotora.
4. Zaštita od lomljenja.
5. Smanjena potrošnja energije.
6. Podešavanje promjena crpki u slučaju nesreće i izlaza jednog od sustava.
7. Upozorite alarm uz pomoć suhog signala releja.
8. Provođenje rada u stanju mirovanja, kada nema analize vode.
9. Prilikom kontrole nekoliko crpki, radna se jedinica periodički mijenja, što omogućuje ravnomjernu istrošenost opreme.

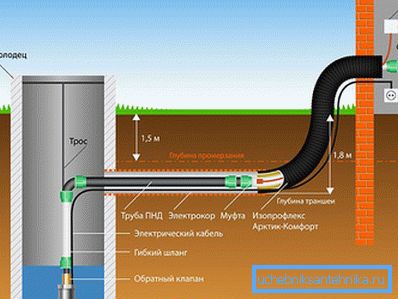

Načelo rada kabineta pretpostavlja da se motor pumpe uključi kada signal dođe na senzor; Kontrola se može izvesti u ručnom načinu rada pomoću gumba i u automatskom načinu rada. Druga opcija je glavna.

Standardna oprema

Upravljačke ormare za sve tipove crpki imaju istu konfiguraciju:

• Tijelo je metalni okvir koji sadrži elektromehaničku opremu.
• Jedinica za kontrolu faze - tri senzora koji izvješćuju rad svake faze. Postavlja se ispred hardvera.
• Prednja ploča - na njega se instaliraju tipke za pokretanje i zaustavljanje, indikatori pumpe i releja mijenjaju automatski način rada na ručno.
• Osigurač - relej, pokrenut tijekom kratkog spoja. Uređaj ima element za taljenje, koji gori na visokom naponu i otvara krug, štiteći svu opremu ormara i namotanje električnog motora od oštećenja.
• Kontaktor - je prekidač koji osigurava energiju na stezaljkama pumpe i odspajanje uređaja od napona.

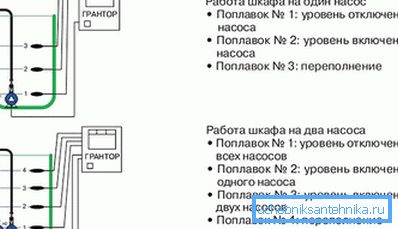

• Upravljačka jedinica kontrolira načine rada crpke. Termini senzora nalaze se u bunaru ili spremniku, au slučaju drenažne pumpe - u septičkom spremniku. Skup senzora - smanjenje i podizanje razine vode i prelijevanja, daje naredbu za uključivanje i isključivanje uređaja.
• Pretvarač frekvencije - omogućuje glatko pokretanje i zaustavljanje asinkronog motora, regulira brzinu okretanja u početnoj fazi i u trenutku isključivanja.
• Senzori temperature i tlaka su spojeni na kontaktor, njihova očitanja ne dopuštaju da se uređaj uključi u neprihvatljivim uvjetima - pri negativnim temperaturama i visokim tlakom.

Dimenzije kabineta ovise o broju kontrolne opreme i dodijeljenih funkcija. Masivna konstrukcija ima izvedbu podova, a kompaktna je veličina fiksirana na zid.

Vrste uređaja

Na raspolaganju je nekoliko tipova upravljačkih ormara crpke:

• s izravnim pokretanjem - uređaji su kompaktni i jednostavni za upravljanje, uključivanje i isključivanje potrebnog broja crpki, automatsko mijenjanje jedinica;
• s jednim pretvaračem frekvencije - glatko regulira brzinu motora, smanjuje potrošnju energije;

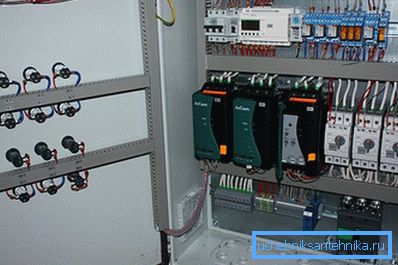

• s soft start uređajem - osiguravaju zaštitu jedinica od mehaničkih preopterećenja, vodenog čekića i struje pokretanja;
• s pretvaračima frekvencija instaliranim na svim motorima (od 1 do 5) - podržava radne parametre u skladu s očitanjima senzora, povezuje rezervne crpke u automatskom načinu rada.

usluga

Proizvođač isporučuje opremu s tehničkom putovnicom i uputama. Prije nego što uključite automatizaciju, upoznajte se s shemom i preporukama. Održavanje ormara sastoji se od čišćenja ventilacijskih filtara, zamjene istrošenih dijelova, zatezanja kontakata i pričvrsnih vijaka. Ventilator i radijator pretvarača trebaju ukloniti prašinu. U slučaju ozbiljnih oštećenja obavlja se jamstvena usluga.

Svi radovi na održavanju na kućištu obavljaju se isključivanjem.
