Kako izrezati nit na cijevi

Pri obavljanju raznih popravaka vezanih uz obnovu elemenata za opskrbu vodom, zamjene vodovodnih uređaja, registara grijanja i drugih stvari, potrebno je koristiti dijelove čeličnih cjevovoda s profiliranim sekcijama. U ovom ćemo članku objasniti kako sami odrezati niti na cijevi. Ako znate značajke rezanja i zalihe na odgovarajućem alatu, kvalitetno ćete to obaviti i relativno brzo.

Značajke rezanja cijevi

Dugo se koristi za rezanje niti na cijevnim elementima koji nisu mjerni, nego takozvani inčni navoj, koji se razlikuje od uobičajenog drugog kuta profila konca (55^? protiv 60^? u mjerni podatak). Osim toga, inčni navoj ima manju pitch vrijednost, što je objašnjeno malom debljinom stijenke cijevi.

Mala visina znači da će niti niti niti biti duže na istoj dužini niti. Prema tome, povećava se pouzdanost veze.

Žica je desna i lijevo. Kada gledate desnu stranu, gledano od kraja proizvoda, oni idu desno, a prema tome slijeva, lijevo. Često se koristi desna ruka.

Određivanje navoja na jednom od navojnih sekcija je vrlo jednostavno: ako, kada pričvršćuje element koji se približava, okreće se u smjeru kazaljke na satu, to znači da je konac u pravu.

Na vodenoj cijevi smanjuje se smjera okreta jer proizvodi nakon priključenja ne rotiraju, ali ostaju nepokretni. Osim navoja cijevi u spoju, također se koriste niti za pričvršćivanje, čija visina je veća. Radi se na hardveru i rupama za njih.

Metode navoja na cijevi

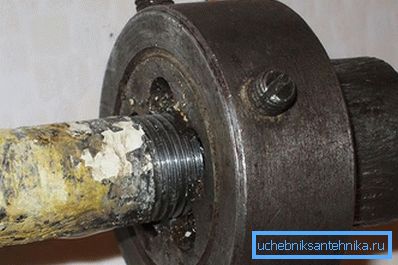

Cijev na vodovodnim cijevima može se rezati vlastitim rukama uz pomoć dva alata - umrijeti (također se zove Lerka) i vijčanog umrijeti. Koja je razlika između njih?

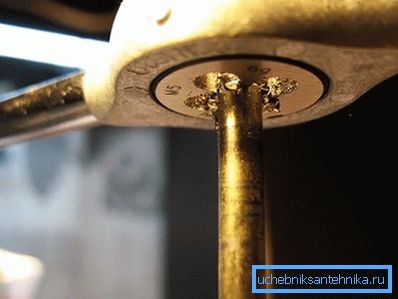

Kalup je ručni alat za rezanje navoja, čija vanjska strana ima sjedište ispod tijela u obliku dvaju suprotno razmaknutih žljebova. I unutrašnja strana je ploča s navojnim otvorom i žljebovima za uklanjanje čipa, reproduciranje promjera i visine tražene niti. Na kraju profila s navojem postoje takozvani spojni prostori. Oni imaju dvostruku funkciju: olakšavaju centriranje dijelova dviju cijevi prije spajanja i poboljšavaju prinos čipova nastalih prilikom navoja. Na krajnjoj površini kalupa primjenjuje se oznaka promjera navoja. Za rezanje kalupa umetnite u kućište kućišta, opremljenu s odvojivim ručkama za okretanje kalupa i pričvrstite vijcima.

Kako ispraviti temu? Bolje je ako se cijev koja se rezuje sigurno i ravnomjerno pričvršćena u metalnom zamahu. Najmanji pristranost dovest će do činjenice da će nit odrezati nagibom. To će dovesti do slabljenja zidne cijevi i nagnutosti cijelog spojenog dijela vodovodnog ili vodovodnog sustava.

Kako bi se osiguralo pouzdano usmjerenje treba biti mala revizija ploče. U tu svrhu, šupljina vodiča zavarena je na jedan od krajeva kalupa, koji bi trebao ući u cijev s malim razmakom (ne više od 0,2-0,4 mm) gdje je nit izrezana. Duljina rukavca mora biti barem dva promjera izrezane niti.

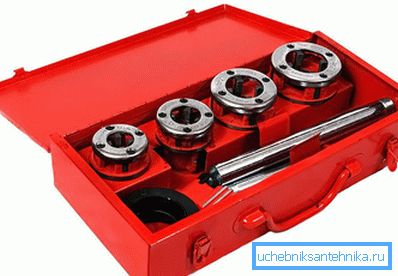

Klupp - profesionalni alat za rezanje navoja (za prodaju obično je skup nekoliko hugova različitih promjera). Glavna promjena vijčanog umora je da se umovi klize i sastoje se od četiri polovice, stoga se mogu podesiti za rezanje niti različitih promjera, ali u jednom koraku. Prilikom postavljanja kalupa u dio cijevi, matrice se dovode na površinu i pričvršćuju se u željenom položaju. Podešavanje relativnog položaja razdijeljenih umrlih kalupa vrši se pomicanjem svoje planerske perilice.

Vijak za umetanje već ima oblik vodilice, tako da neće biti izobličenja niti koja se rezati kada se koristi.

Uobičajenije vrste šahtova smatraju se zupčanikom, pri čemu je konstrukcija mehanizma zupčanika. Obrezivanje se vrši ne rotacionim, već pokretnim pokretima ručica istovremenim hranjenjem kalupa. Klupp je nezamjenjiv ako želite rezati navoj na cijevi, a da ga ne odstranite iz odjeljka cjevovoda.

Tehnologija rezanja

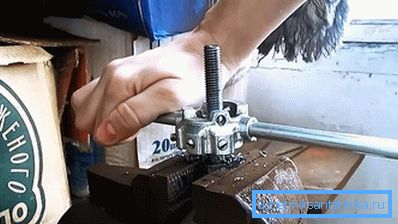

Redoslijed navoja na cijevi sastoji se od sljedećih koraka:

1. Očistite traženi dio cijevi od hrđe, mrlja i drugih nepravilnosti vanjskog promjera cijevi.
2. Slobodno podmazujte željeni dio cijevi sa strojnim uljem ili sulfofresolom, tako da je opterećenje na ručici kod rezanja znatno manje. Isto se može učiniti i za umrijeti / umrijeti.
3. Čvrsto stegnite cijev u zamku. U ovom slučaju, kraj cijevi koji strši za rezanje ne smije biti veći od 5-8 promjera, inače točnost rezanja nije zajamčena. Olovo s vodilicom ili utičnim vijkom ne zahtijevaju takva ograničenja.
4. Cijev je pripremljena za rezanje, za koju se dobiva cjevovod s konstrukcijom s visinom od najmanje polovine visine kalupa. Na ovom području nastaje dio koji vodi, ako je to kritično, onda se može ukloniti s piljevinom.
5. Stavite umrijeti ili umrijeti, i, snažno okretanjem ručice, nabavite potrebni dio s navojem. Treba imati na umu da dužina rezane niti treba biti još nekoliko potrebnih zavoja. Za vjernost, možete voziti ploču preko reznog dijela nekoliko puta.

Dakle, ako slijedite upute i preporuke navedene u članku, možete brzo i precizno rezati niti na cijevi. Imate li pitanja o toj temi? Zatim postavite pitanja pisanjem komentara na članak.
