Kako savijati profilnu cijev

Razvoj proizvodnih tehnologija omogućio je stvaranje mnogih jednostavnih materijala koji olakšavaju implementaciju mnogih vrsta rada. Cijevi profila dobar su primjer takvog materijala. Mogu se koristiti za stvaranje različitih struktura okvira. Cijevi su dostupne i prikladne za rad. Međutim, ponekad postoji potreba za savijanjem, a mogu biti i neki problemi. U tom smislu razmotrimo kako saviti profilnu cijev.

Prvo, trebate dati neki opći opis problema i opišite približan vektor pretraživanja za njegovo rješenje. Dakle, glavne poteškoće u savijanju cijevi u metalnom obliku leže u činjenici da je za vrijeme izvršavanja zadatka redovnim metodama došlo do rušenja ruba i cijevi gube svoje karakteristike čvrstoće. Međutim, izlaz nije ni jedan.

Pištaljke

Kao primjer najčešćeg načina savijanja profilne cijevi je uporaba posebnih uređaja nazvanih cijevi. Ovi uređaji mogu imati drugačiju strukturu i biti pokrenuti fizičkim naporima neke osobe ili mogu biti električni. Princip rada je sličan. Cijev je umetnuta u uređaj i savijena pod utjecajem elemenata.

Na primjer, postoji model čiji se princip rada temelji na rotaciji nekoliko valjaka. Dvije od njih su fiksirane vodoravno, a treća se kreće okomito. Cijev se položi na vodoravne valjke i pritisne prema trećem s vrha. Zatim se valjci okreću (ručkom ili električnim motorom), a cijev, prolazeći cijelu dužinu između njih, dobiva blagi zavoj. Zatim se gornji valjak pritisne i postupak se ponavlja. Tako je cijev savijena na traženi polumjer. Moram reći da je ova metoda najlakša i najsigurnija, a cijevni savijač može se napraviti ručno.

Folk metode

Dalje, trebali biste razmotriti nekoliko načina savijanja profilne cijevi folk metoda.

bugarski

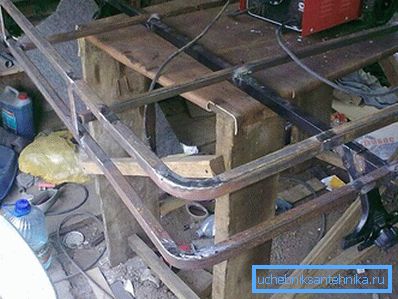

Prva od njih može se smatrati varijantom pomoću kutnog brusilice, te u kolokvijalnom "brusilici" s instaliranim diskom za rezanje metala. Bit metode leži u činjenici da se duž cijele dužine cijevi provodi niz rezova, oko trećine debljine dijela cijevi. Nadalje, koristeći bilo koji stacionarni objekt kao naglasak, cijev se savije do željenog promjera. Otvori na vanjskoj strani zavoja zavareni su električnim zavarivanjem, a šavovi se čiste. Metoda je napornija od gore opisane i teško se može koristiti za izradu dekorativnih dijelova, ali je realno savijati cijev na taj način i po potrebi ga se može koristiti.

proljeće

Druga popularna metoda savijanja cijevi bez savijanja cijevi je uporaba opruge. Može se izrađivati ​​od čelične žice pomoću profilne cijevi, čiji vanjski poprečni presjek je nešto manji od unutarnjeg poprečnog presjeka savijenog. Žica je savijena u oprugu i umetnuta u cijev. Dalje, cijev se zagrijava s puhaljkom prije stjecanja karakteristične ljestvice i savijena je preko stopa, na primjer, stari disk za kotače. Ako je potrebno, grijanje se može izvesti nekoliko puta. Proljetna unutrašnjost stvorit će određeni otpor, a rubovi neće imati rub. Kako bi se opruga izvukla, segment iste žice može se pričvrstiti na jedan od njegovih rubova. Neželjeno je uzeti konopac, jer pod utjecajem topline može izgorjeti i proljeće se ne može izvaditi. Situacija nije kritična, ali ako trebate saviti više od jedne cijevi, teško ćete poželjeti napraviti drugo proljeće. Metoda također zahtijeva napor, ali je valjana i može se koristiti.

Zagrijavanje

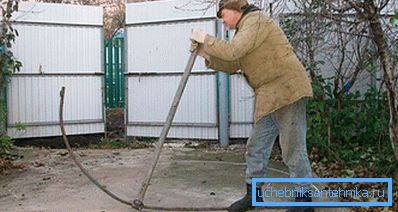

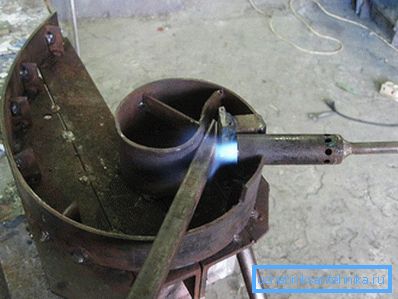

Također, cijev se može saviti na unaprijed pripremljenom obliku. Omogućiti proces savijanja grijanjem cijevi s rezačem ili bakljom.

led

Još jedna mogućnost za savijanje profilne cijevi kod kuće je korištenje leda. Postupak se sastoji od sljedećeg: jedan kraj cijevi je začepljen čepom načinjenom od drva, nakon čega se ulijeva voda. Drugi kraj cijevi je slično zatvoren, a cijev je ostavljena neko vrijeme u hladnoći. Kao referentnu točku možete ostaviti posudu s vodom pokraj njega. Voda tijekom zamrzavanja sklon je širenju, pa će unutarnji pritisak na zidove omogućiti izbjegavanje nabora ruba. Metoda, iskreno govoreći, vrlo je egzotična, i teško se može koristiti u slučaju kad vam je potrebna lijepa, pa čak i zavoja, ali ako nema druge mogućnosti, onda će to učiniti.

Svaki od tih zadataka ima svoje prednosti i nedostatke, ali funkcionira i može se koristiti.

video

Ovaj video pokazuje kako savijati cijevi profila od 90 stupnjeva u posebno dizajniranom stroju:

Ovaj cijevni savijač može se lako izraditi vlastitim rukama:
