Savijač cijevi za samu profilnu cijev
Prilikom gradnje staklenika, radeći na vrtnom zemljištu ili postavljanju cjevovoda, postaje potrebno savijati cijev ili metalnu traku pod određenim kutom. U tu svrhu nalazi se poseban alat za savijanje cijevi. Možete ga kupiti u prodavaonici ili napraviti cijevni savijač za profilnu cijev s vlastitim rukama. Takav uređaj može savijati proizvode od aluminija, bakra i čelika.
vrsta
Modeli uređaja razlikuju se po načelu rada:
- Najmanja snaga su ručni alati koji mogu saviti cijev s minimalnim promjerom.
- Veći proizvodi zahtijevaju hidrauličke pogonske snage. Ovaj model koriste profesionalci i omogućuje vam da u kratkom vremenu obavite značajnu količinu posla.

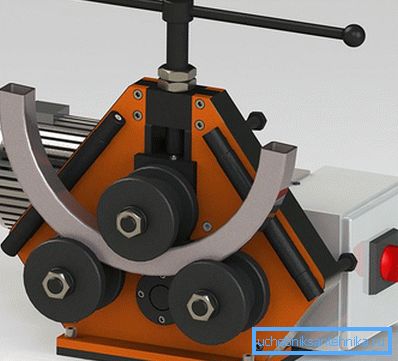

- Savijač cijevi s električnim pogonom proizveden je u stacionarnoj i mobilnoj opciji. Uz to možete saviti cijevi različitih promjera, a ručni model je konfiguriran samo za jednu veličinu. Korištenje elektromehaničkog alata jamči točan kut savijanja i ne uzrokuje deformaciju profila cijevi.
Metode utjecaja
- Kotrljanje - cijev je pričvršćena na valjak za savijanje, koji se vrti na sebe, stvarajući zadani kut.

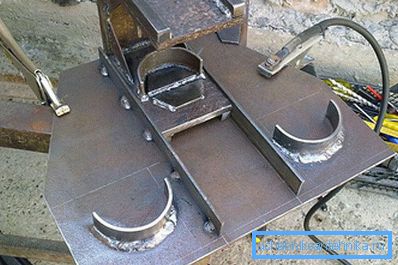

- Arbalestova metoda - cijev se oslanja na dva stacionarna valjka, a treći ga utiskuje u sredini.
- Rolling - dizajn ima tri pokretna valjka smještena u jednoj ravnini. Središnji valjak kotrlja i istiskuje proizvod.
- Pokretanje - cijev je pričvršćena na predložak, a pokretni valjak ga vrti oko konture.
Cijevi se ne mogu saviti u bilo kojem kutu, postoje posebni direktori u kojima su navedene dopuštene vrijednosti za proizvode s različitim presjekima i debljinama stijenki.
Izrada alata
Dakle, kako napraviti alat za savijanje cijevi? Najjednostavnija inačica ručnog cjevovoda je od drveta. Izrezan je predložak koji odgovara obliku proizvoda savijanja. Njegova debljina je nešto veća od veličine cijevi. Pružanje pouzdane pričvršćivanja omogućit će rezanje na stražnjoj strani odsječenog profila. Uzorak je izrađen od dvije spojene ploče. Radni je dio čvrsto pričvršćen na rub stola ili radne ploče. U blizini je vijak drvena ploča, koja će poslužiti kao fokus za cijev.
Postupak savijanja aluminija ili tanke stijenke čelične profilirane cijevi je kako slijedi - kraj proizvoda je umetnut u jaz između predloška i zaustavljanja, snimljen na suprotnom dijelu i nježno savijanje. Cijev se nalazi na kraju drvenog predloška. Da biste uložili manje napora, možete staviti metalnu šipku u proizvod ili staviti veću cijev na vrh. Uz to možete izvesti luk za staklenik. Za smještaj duge cijevi, predložak se instalira na otvorenom prostoru, na primjer, na zidu ili ogradi.
Istim načelom, dizajn je izrađen od metalnih kuka. Na temelju toga se iscrtava nužan polumjer i detalji se pakiraju duž linije. Njihov položaj može se mijenjati za različite promjere savijanja cijevi.
Ručni stroj za savijanje

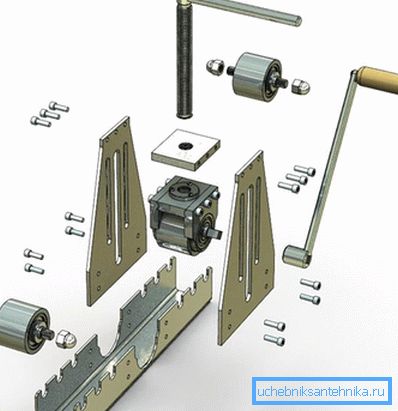

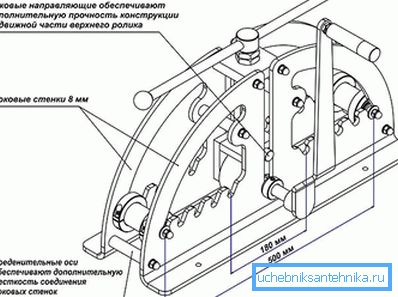

Da biste napravili ručnu brtvenu cijev, morate imati (ili privući najviše) crteže i napraviti potrebne dijelove za njih. Konstrukcija cijevi obavija se postupnim savijanjem cijevi u štedljivom načinu. Ovaj uređaj koriste profesionalci kako ne bi deformirao proizvod.
Okvir za stroj može biti izrađen od metala ili drveta. Lakše je raditi s drvenim dijelovima, ali se brzo troše i imaju nižu produktivnost. Samonokretni modeli u kojima vuče cijev vrše se okretanjem središnjeg valjka za pritisak, no lakše je izvođenje stroja pomicanjem jednog od potpornih valjaka. Ako je lančani pogon instaliran na takav dizajn, učinkovitost će se povećati. Za izradu jednostavnog dizajna potrebno je:
- Jaka metalna baza, koja je fiksirana na ravnoj površini.
- Uzet je 4 pravokutne ploče u koje su bušene rupice za učvršćenje vratila.
- Vijčane ploče za pričvršćivanje spojene su na bazu.
- Valjci odgovarajućeg promjera su umetnuti u gotove žljebove. Osovine su pričvršćene vijcima i maticama.
- Dizajn za ugradnju stezne osovine, koja deformira cijev, izrađena je od cijevi od četiri cijevi i ploče zavarene odozgo.
- Na ploči je načinjena rupa za postavljanje vijka, kojom će se središnje vratilo pritisnuti i podići.
- Za pričvršćenje glavne osovine, potreban vam je U-oblikni dio, postavljen između police. U njegovim bočnim dijelovima postoje rupe za pričvršćenje osovine i vijak pričvršćen na gornju ploču.
- Ručka za valjanje cijevi pričvršćena je na jednu od donjih osovina.
Postoji mnogo opcija za izradu cijevi, one su značajne zbog njihove složenosti izvršenja. Videozapis će pomoći u rješavanju nijansi izvođenja složenih poslova. Ako nemate aparat za zavarivanje i vještine za rad s kompleksnim alatima, možete napraviti jednostavni šablon za predložak.
