Ugradnja metalnih cijevi

Polaganje inženjerskih sustava u kući često obavljaju sami vlasnici. Za ugradnju, odabran je materijal koji je lako povezan s zajedničkim cjevovodom. Metalne cijevi - zajednička mogućnost stvaranja vodovodnog sustava u privatnoj kući ili stanu. Zahvaljujući značajkama dizajna, oni su fleksibilni i izdržljivi, dok istodobno zadržavaju određeni oblik. U ovom ćemo članku objasniti kako instalirati metalne plastične cijevi vlastitim rukama.

Karakteristike i svojstva

Struktura metalnih cijevi

Metalne plastične cijevi se odlikuju uspješnom kombinacijom dvaju materijala u jednom dizajnu, a njihov vanjski sloj izrađen je od izdržljivog zaštitnog polietilena, a unutarnji dio je polietilen koji proizvodi hranu, što osigurava sigurnost vode za piće, a između ljepljivih brtvila zadržava se aluminijski sloj. Metalna komponenta je nužna za kompenziranje ekspanzije plastičnog materijala tijekom zagrijavanja i davanje čvrstoće cijevi. Dizajn je odredio svojstva i opseg korištenja proizvoda. Vodovodne cijevi od metala - najpopularnija verzija njihove uporabe, osim toga, materijal je pogodan za grijanje i podno grijanje, ugrađen je u kuhinju i kupaonicu. Među prednostima proizvoda:

  1. Visoka otpornost na koroziju i kemijski napad.
  2. Jednostavnost ugradnje i mogućnost popravaka kod spajanja s navojem.
  3. Nema mjesta unutar cijevi.
  4. Sposobnost održavanja određenog oblika.
  5. Pristupačne cijene.
  6. Dugi vijek trajanja.

Metalne cijevi različitih promjera

Promjer proizvoda iznosi 16-53 mm, ali najzahtjevnije cijevi su O 16 i 20 mm, a sami pribor trebaju veličinu biti jeftinija od ostalih veličina. Cijevi su dostupne u zavojima znatne duljine, tako da možete rezati bilo koju duljinu. Radna temperatura cijevi kreće se od 0 do +95 ° C. Kod označavanja proizvoda naznačeno je proizvođač, nazivni tlak i temperatura, promjer i vrsta materijala. Ove informacije su dovoljne za odabir ako nije na cijevi, to znači da ne biste trebali kupiti takav proizvod.

Izrada dijagrama ožičenja cijevi vam omogućuje da izračunate snimke i broj priključaka. Određuje mjesto cijevi za pričvršćivanje na zidove ili izrezivanje vrata za skriveno ožičenje cjevovoda. Plinovod možete označiti izravno na zidovima - to će olakšati rad.

Metode povezivanja

Metode povezivanja

Instalacija je moguća na dva načina:

  • navojni kompresijski spoj;
  • pritisnite spojnicu (trajno spajanje).

Povezivanje s navojem ne zahtijeva posebne alate, može se rastaviti i obnoviti. Među nedostacima je visoka cijena kompresijskih dijelova i potreba za provjerom i zatezanjem veze. Takav sustav ne može biti zid u zidu, a dijelovi tijela podložni su koroziji i trošenju.

Splitska veza može se isključiti

Pritisni spoj povezuje cijevi pouzdano i izdržljivo, najčešće se koristi za ugradnju skrivenih ožičenja podnog grijanja. Spoj nema nedostataka, ali zahtijeva poseban tisak i iskustvo s ovom opremom.

Priključak za spajanje nije sklopljen.

Pritisni

Pored razmatranih metoda, postoji alternativna veza - push-fitting. To je samoobrzavna veza koja ne zahtijeva upotrebu opreme. Unutar kućišta modernog montaže ugrađuju se spojke i opružni prsten, kao i brtveni prstenovi kako bi se spriječilo istjecanje. Prilikom montaže, potrebno je sve cijevi umetnuti u utičnicu. Za kontrolu fiksiranja ruba cijevi nalazi se prozor za pregled u spojnoj spojnici. Tijelo proizvoda je otporno na udarce, izrađeno je od otpornih polimera.

Spoj se koristi za hladnu i toplu vodu i služi 50 godina. Materijal je ekološki prihvatljiv i siguran za pitku vodu.

Alati za rad

instrumenti

  • Pritisnite kliješta za jednodjelnu vezu.
  • Oštri škare za rezanje metalnih cijevi.
  • Kalibrator.
  • Ključevi.
  • Brišući papir i datoteku.
  • Mjerač vrpce i olovka.
  • Proljeće za savijanje cijevi.

Tehnologija montaže

Tehnologija montaže

Ugradnja plastičnih cijevi vrši se kako slijedi:

  1. Potrebna duljina cijevi mjeri se, uzimajući u obzir pojavu u spoju i izrezati uzduž namijenjene linije. Proces rezanja je teško zbog mekoće cijevi i njene sklonosti osnivanju. Ako je rub postavljen, usklađen je s kalibratora. Oštri rubovi cijevi i čeljusti očistiti se okruglom širinom. Ako to nije učinjeno, one će oštetiti gumenu brtvu spojnice i nepropusnost spojnice će biti prekinuta. Rezanje cijevi se obavlja posebnim škarama, pri korištenju drugih alata rez je neravnomjeran, a zaštitni sloj cijevi može biti oštećen. Na takvom mjestu može curiti vodu.
  2. O-prsteni su smješteni na spojnicom i unutar gumenog brtvila - prije spajanja provjerite jesu li prikladni. Nakon pregleda, na komad cijevi stavlja se komprimirajuća matica i prsten, koji je ravna ili sužen. Posljednja opcija stavlja se na tanku stranu matice.
  3. Kalibrator se umetne u rub cijevi i zakreće u različitim smjerovima. To je potrebno za povećanje unutarnjeg promjera, taj proces se zove spaljivanje. Za usku vezu, veličina mlaznice prelazi cijevni dio.
  4. Nakon što je navlažio spojnicu, preko njega je povučena cijev, matica s brtvenim prstenom gurnuta je i zategnuta ključem. Pogodno je koristiti dva alata - jedan za držanje spojnice, a drugi za stezanje matice. Zategnut je do pojave karakterističnog pukotina, ako se i dalje okrećete, metal će puknuti.
  5. Za prijelaz s metaloplastične cijevi u metal, koristi se spojni spoj. Također vam omogućuje spajanje cijevi različitih promjera. Ugradnja kanalizacijskih cijevi obavlja se kompresijskim spojnicama.

Kako savijati cijev ispravno

Premazivanje cijevi

Za razliku od plastičnih cijevi, metalno-plastične komunikacije mogu biti savijene pod pravim kutom, što štedi količinu skupih priključaka, a odsutnost spojeva eliminira propuštanje. Savijanje cijevi na nekoliko načina:

  • Ručno bez uporabe alata, ova metoda je pogodna za savijanje pod malim kutom do 20?.
  • Nakon što se zavoj zagrijava građevinskim sušilicom, zavoj se izvodi jednostavnim pokretom. Ova metoda zahtijeva brigu, ne možete pregrijati plastiku.
  • Uz pomoć posebnog izvora koji je umetnut u cijev i omogućuje vam jednostavno i precizno savijanje proizvoda. Za svaki dio odabire se odgovarajuća opruga.
  • Posebna cijevna sonda, ovaj alat će pomoći majstorima koji nemaju iskustva. Algoritam korištenja je jednostavan - postavljen je željeni kut i metalna plastična cijev umetnuta u uređaj, a miješanje ručica izvodi savijanje.

Savijanje cijevi O16 mm (izrađeno ručno) mora biti takvo da se dobivena udaljenost izmedu cijevi ne smije biti manja od 80 mm.

Spajanje cjevovoda na zid

Cijev se pričvršćuje na zid

Za pričvršćivanje metalnih i plastičnih cijevi koristite posebne isječke, kod kojih je proizvod jednostavno umetnut. Izrađeni su za različite dijelove cijevi. Prije instaliranja označavanja isječaka, cjevovod će ležati ravno. Pričvršćivanje na zid obavlja se s vijcima ili klinovima, njena visina je 1 metar, čime se izbjegavaju propuštanje cijevi. Na mjestu gdje se cjevovod okreće, pričvršćen je na obje strane.

Uzevši u obzir sve načine instalacije, možete sami odabrati najpristupačnije i prihvatljive.

video

Ovaj će vam videozapis upoznati s osnovnim pravilima za rad s plastičnim cijevima:

S ovog videa saznat ćete kako savijati metalnu plastičnu cijev bez posebnog alata. Također u videu sadrži informacije o radu s vodičem za MP cijevi:

foto

Kompresija za metalnu cijev

Kalibrator metalnih ploča

Fiksiranje cijevi u kompresijskom pričvršćenju

Priključak crpke u vodovodnom sustavu

Pritisni

Tee perekhodka za spajanje s metalnom cijevi

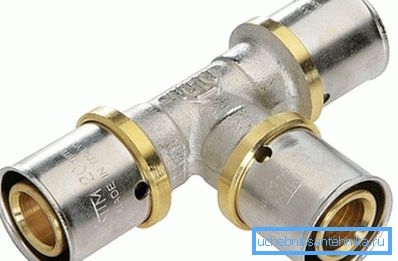

Fitig crimping tee
