Ugradnja mjerača otpadnih voda

Osiguranje stambenih zgrada s inženjerskim komunikacijama važan je aspekt povećanja udobnosti življenja. Živjeti u pojedinoj kući razlikuje se od visoke potrošnje vode za ekonomske potrebe bez naknadnog korištenja: zalijevanje vrta, vrta, potrošnje vode ljudi i životinja itd. Kako ne bi platili usluge odvodnje za potrošenu vodu, potrebno je instalirati kanalizacijske uređaje. Mjerač će pokazati da u stvarnosti mnogo manje vode ulazi u kanalizaciju nego što ulazi u kuću.

Mjerač protoka otpadnih voda je visokotehnološki uređaj koji u svom dizajnu ima elektroničke komponente i osigurava točnost i pouzdanost mjerenja. Dizajn baze instrumenta i sklopova instrumenta omogućuje rad u kemijski agresivnim okruženjima bez gubitka pouzdanosti i točnosti mjerenja.

Kako oni rade?

Kanalizacijski mjerači su podijeljeni u sljedeće vrste, ovisno o načelu djelovanja koja je temelj njihovog rada:

• ultrazvuk;
• elektromagnetski;
• poluge njihalo.

Prema metodi mjerenja, uređaji za mjerenje otpadnih voda podijeljeni su u dvije vrste:

• Računanje razine tijeka u cijevi. Količina otpadne vode određuje se ovisno o veličini kanala.
• Računanje brzine protoka zajedno s razinom protoka efluenta u cijevi. Količina otpadnih voda određuje se prema načelu "područje brzine".

Ultrazvučni brojači

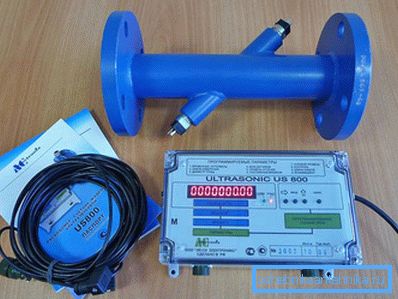

Visoko precizni uređaji dizajnirani za mjerenje količine tekuće kanalizacije. Mjerenje se vrši pomoću senzora pomoću metode kvadratne brzine, koje se lako ugrađuju u kolektor. Koristi se u otvorenim kanalima, samonamjenskih sustava, netlačnih cjevovoda, u industrijskom polju za komercijalno računovodstvo. Prilikom montaže uređaja s hidrostatskim senzorima nadzire se punjenje mreže kanalizacije uz praćenje količina pražnjenja.

Instalacija se provodi u cjevovodima ili kanalima bez izvršavanja dodatnih građevinskih radova.

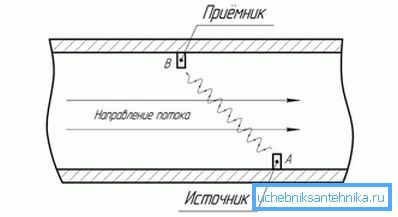

Rad ultrazvučnih senzora temelji se na mjerenju razlike u vremenu prolaska ultrazvučnih oscilacija u smjeru protoka tekućine i protiv njega. Senzori (piezoelektrični pretvornici) postavljeni su na mjernu sekciju koja pokreće ekscitaciju ovih pulseva.

Ultrazvučni senzor postavljen je pod kutom u odnosu na dio strujanja. Brzina se može mjeriti pomoću jedne ili dvije ultraljubičaste vibracije. Senzori rade naizmjenično, najprije kao odašiljač, a zatim kao prijemnik. Kretanje tekućinom uzrokuje promjenu vremena punog širenja signala duž toka i protiv njega. Na temelju primljenih signala određuje se brzina i volumen ispusta u cjevovodu.

Prednosti uređaja ovakve vrste leže u njihovoj svestranosti, mogućnost postavljanja u cjevovode bilo koje geometrije promjera do 9 m. Mjerenja se odvijaju u bilo kojem smjeru protoka. Nije potrebna izgradnja dodatnih bunara ili mjernih komora za instalaciju uređaja.

Nedostaci uređaja uključuju potrebu za stalnim čišćenjem senzora. Heterogenost otpadnih voda, prisutnost mjehurića, suspenzije smanjuju pouzdanost pokazatelja. Mjerna pogreška doseže 5%.

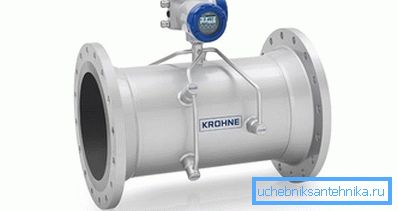

Elektromagnetsko načelo

To su jednostavni, ali pouzdani instrumenti za mjerenje volumena otpadnih voda, uključujući i neobrađeno. Nanesite na gravitacijsku i tlačne kanalizacijske sustave pod uvjetom da pritisak u tlačnoj kanalici ne prelazi 40 bara.

Načelo rada mjerača protoka temelji se na mjerenju elektromotorne sile (EMF), koja se događa u otpadnoj vodi prilikom prolaska kroz umjetno magnetsko polje. Brzina protoka je izravno proporcionalna rezultiranoj emf, koja se pretvara u signal koji se šalje kontroleru uređaja za prikaz. Mjerenje volumena otpada moguće je samo ako provode električnu struju, jer se djelovanje uređaja temelji na Faradayjevu zakonu (magnetna indukcija). Tekućina koja prolazi kroz magnetsko polje djeluje kao pokretna jezgra. Pokreće struju, ovisno o brzini kretanja otpadnih voda.

Prednost elektromagnetskih naprava leži u njihovoj svestranosti, omogućuju vam da izmjerite bilo koji tip tekućeg otpada koji provodi električnu struju, uključujući i netretirane odvode. Uređaji dosljedno pokazuju visoke preciznosti podataka, ovisno o dostupnosti sustava za samo-čišćenje elektroda.

Savjet! Nedostaci uključuju nestabilnu operaciju u prisustvu jakih elektromagnetskih smetnji. Trošak mjerača protoka ovisi o promjeru cijevi ili kanala, budući da izvedba primarnog pretvarača mora uvijek biti puni provrt.

Mjerenje duljine poluge - Pendulum

Opseg uređaja - otvoreni i zatvoreni kanalizacijski kanali slobodnog protoka. Načelo rada je mjerenje razine i prosječne brzine protoka. Mjerenja se provode kontinuirano. Dimenzije kanala, informacije o trenutnoj vrijednosti razine protoka omogućuju izračunavanje trenutne vrijednosti poprečnog presjeka otpadnog voda. Volumen otpadne vode definira se kao proizvod protoka kanalizacije po jedinici vremena mjerenja. Učinak uređaja definira se kao proizvod presjeka protoka brzinom.

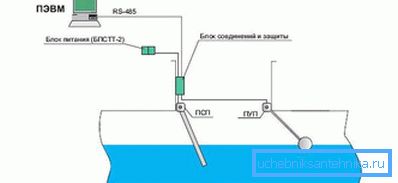

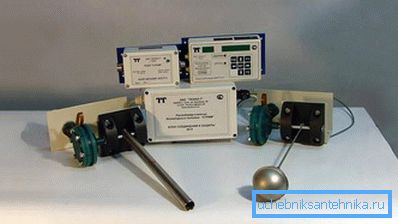

Uređaj je uređaj s polugom učvršćenom na os, na kojoj je kuglasti plutač čvrsto pričvršćen. Na drugom kraju poluge postavlja se senzor kutnog otklona poluge u odnosu na okomicu do horizontalne linije. U nedostatku zaliha poluga je u vertikalnom položaju. U nazočnosti plutajuće tekućine izlazi ili pada, mijenjajući kut nagiba ovisno o razini otpadnih voda u cijevi. Kroz oznake kuta nagiba određuje razina kanalizacije.

Za mjerenje brzine koju koristi drugi čvor, koji je rotacijska oštrica od nehrđajućeg čelika. Oštrica je fiksirana na osi. Jedan kraj oštrice slobodno se upija u tekući otpad. Na osi senzora je fiksna, koja pokazuje brzinu protoka pri kutu odstupanja noža, ovisno o jačini strujanja.

Ovi uređaji pružaju veliku točnost mjerenih parametara računovodstva otpadnih voda bez obzira na prisutnost onečišćenja u cijevi i drugih čimbenika.

Prije nego što odaberete mjerač protoka modela, morate znati koji se zahtjevi nameću na kanalizacijskom sustavu i kakvu vrstu vodovoda.

Kanalizacijske mreže mogu se podijeliti na otvorene i zatvorene. Zatvorene mreže podijeljene su u tlak i bez pritiska. Za besplatni protok i otvorene kanale. Ispuštanje protječe kroz tlačne kanale pod utjecajem crpki, bez pritiska, a također i otvaranjem gravitacije zbog nagiba cjevovoda.

Za mjerenje u tlačnim cjevovodima koristite instrumente s senzorima. Elektromagnetski ili ultrazvučni mjerači protoka se odabiru na temelju računovodstva za procjene troškova otpadnih voda.

Utvrđivanje računovodstva otpadnih voda u gravitacijskim cjevovodima je teži zadatak. Otvoreni ili zatvoreni kanali karakteriziraju kretanje kanalizacije gravitacijom pod djelovanjem gravitacije pri maloj brzini.

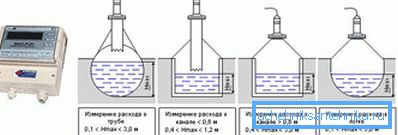

Uređaji koji mjere samo razinu tekućine daju indikacije za daljnji izračun količine otpadnih voda uzimajući u obzir podatke presjeka kanala. Za otvorene kanale koristite mjerače protoka poluge-pendela.

Točnije rezultate daju uređaji drugog tipa, mjereni prema principu kvadratne brzine. Razina tekućine u slobodnim tokovima nije stalna. U privatnoj kući, odvod se može pojaviti periodično, tamo će odvod biti većinu vremena istrošen, pa se koriste podaci o području protoka i brzini tijekom vremena.

Ultrazvučni i elektromagnetski mjerači protoka koriste se za mjerenje brzine u ne-tlačnim zatvorenim kanalima. Određeni modeli se odabiru ovisno o promjeru cjevovoda.

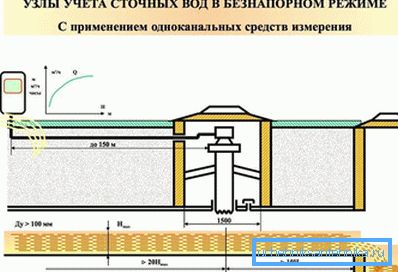

Mjerna stanica za kanalizaciju

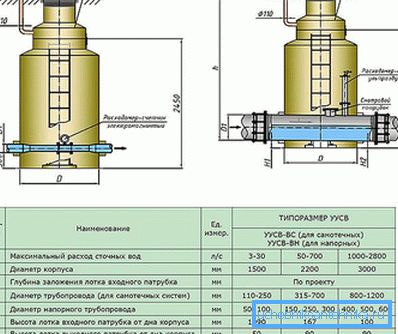

Jedinica za mjerenje otpadnih voda kombinacija je mjerenja protoka otpadnih voda, bunara, postavljanja mjernih uređaja i njihovog održavanja te duljine cijevi na kojoj se vrše mjerenja. Mjerni instrumenti sastoje se od primarnog pretvornika (senzora) i sekundarnog pretvornika u kojem se odvija obradu, pohrana i prikaz mjerenih informacija. Šupa je konstruirana posebno u ovom dijelu cjevovoda. Cjevovod mora biti ravno u segmentu mjerenja otjecanja.

Prije odabira vrste mjerača protoka potrebno je procijeniti potrebu i izvedivost ugradnje mjernog uređaja i odabira mjesta za montažu uređaja.

Pri izgradnji mjerne stanice u pojedinačnoj zgradi, mjesto treba odabrati do točke priključenja na zajednički kanalizacijski sustav.

Prilikom odabira mjernog instrumenta uređaj mora zabilježiti vrijednosti protoka otpada u cijelom rasponu troškova za postojeći promjer cjevovoda. Točnost mjerenja treba biti visoka, pogreška je dopuštena najviše 5%. Računovodstveni sustav treba akumulirati sve podatke, pružiti informacije o ukupnom kumulativnom volumenu, razdobljima mjerenja i zastoja. Napajanje mjerača protoka mora biti neprekinuto uz pomoć rezervnog izvora napajanja.

Odjeljak cjevovoda na kojemu je ugrađen mjerni uređaj mora biti jasan. Mjerač protoka mora se nalaziti na najnižem dijelu pojedine kanalizacijske mreže, gdje se nalazi maksimalno punjenje cjevovoda.

Na svakom mjestu zahtijeva projekt koji je dogovoren s odjelima i organizacijama koje služe kanalizacijskoj mreži. Nakon primitka svih dozvola, a projekt je ugovor o pretplatničkim uslugama.
