Ugradnja polipropilenskih cijevi

Plastične cijevi postupno mijenjaju metal u svim inženjerskim sustavima kod kuće - vodovod, grijanje i kanalizaciju. Njihovu popularnost potaknuli su dugoročni rad, razumnu cijenu i jednostavnu instalaciju. Polipropilenske cijevi su prikladne za transport topla i hladna voda. Sadrže stabilizatore koji pružaju posebnu otpornost na visoki tlak i promjene temperature.

Svaka osoba može vlastitim rukama ugraditi propilenske cijevi, te napraviti kvalitetnu vezu koju ne trebaju imati stručno znanje - to je dovoljno za praćenje tehnologije.

obilježavanje

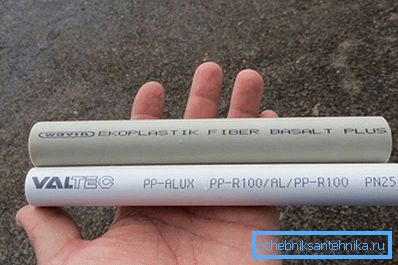

Polipropilenske cijevi su prikladne za bilo koju svrhu, ali bi trebale biti odabrane u skladu s karakteristikama označenim oznakom:

• PN 10, 16 - Cijev s tankim stijenkama koristi se za hladnu vodu.
• PN 20 - ojačan staklenim vlaknima i može se koristiti za toplom i hladnom vodom.
• PN 25 je cijev s debelim zidovima i slojem aluminijske armaturne folije, koji se koristi u sustavu grijanja i podnog grijanja.

Učvršćenje cijevi se provodi radi nadoknade ekspanzije kod zagrijavanja. Ovo je značajan nedostatak propilena, jer gubi oblik pri temperaturama iznad +20 ° C. Postavljanje aluminijske trake između plastičnih slojeva sprječava produljenje materijala. Promjer cijevi se nudi u širokom rasponu od 16 do 125 mm.

Prosovi propilenskog plinovoda

• vapnenački talog nije nanesen na glatku površinu plastike;
• mala težina olakšava ugradnju;
• temperaturne granice djelovanja od -10 do +90 ° C;
• trajnost 50 godina;
• ne ispucati kad voda zamrzne;
• nisu dirigenti struje.

Proširivanje vijeka trajanja sustava grijanja propilenskih cijevi treba pratiti temperaturu vode u rasponu od +70 ° C.

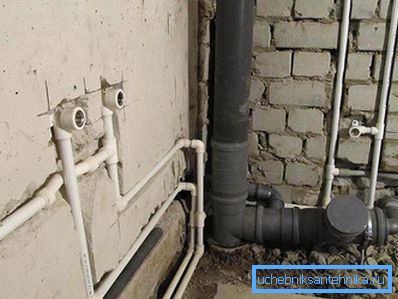

Metode distribucije vodovodnih cijevi

Ožičenje cijevi od točke priključka na glavnu crtu do krajnjih točaka - slavine, sanitarije, kade, mogu se otvoriti ili sakriti u zidu. Druga mogućnost ne pokvarit će izgled kuće, ali je teže instalirati i koristiti. To zahtijeva čvrste dijelove cijevi i pristup zglobovima. S otvorenom metodom, cijevi se postavljaju blizu poda, au vertikalnoj ravnini - u kutovima soba.

Shema ožičenja je sakupljač - hladna i vruća voda se opskrbljuje zajedničkom kolektoru, a od toga se usmjerava po točki i dosljedno - to je jednostavniji način kada se cijevi vrše izravno pomoću čaša. Postoji još jedna opcija s petljim utičnicama, ali nije popularna.

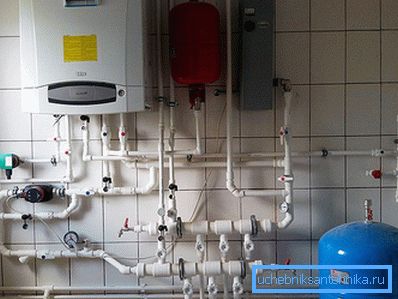

Raspored grijanja

Izrada plana ugradnje grijanja, uzimajući u obzir sve pojedinosti, označen je položaj armature i adaptera. Označava mjesto učvršćenja cijevi i radijatora. Spajanje je napravljeno s jednom ili dvije cijevi, odozdo ili sa strane. Mala linearna ekspanzija također je svojstvena ojačanim cijevima, što se mora uzeti u obzir u dizajnu. Ergonomija sustava - važan kriterij, potrebno je postaviti minimalni broj okretaja.

Značajke instalacije

Spajanje cijevi izvodi se spojnicama, ovi su dijelovi navojni, koriste se za izradu odvojivih spojeva i izrađeni su od jedne plastike koja se koristi za stvaranje trajnog zavarenog spoja. Spojni elementi moraju biti dobre kvalitete, jer zavisnost od cjevovoda ovisi o tome. Ne instalirajte deformirane dijelove. U zavojima koriste se kutovi ili su cijevi savijene posebnom tehnologijom koja nije uvijek moguća. Valjanje vertikalnih i vodoravnih dijelova uređaja vrši se pod pravim kutom kako bi se osigurala neometana toplinska ekspanzija. Ako se cjevovod s vrućom i hladnom vodom nalazi u blizini, tada vruća mora biti veća, inače će na hladnom mjestu pojaviti kondenzat.

Elementi s navojima su skupe pa pokušavaju točno brojati njihov broj i ne naplaćuju ih dionicama, a pribor i cijevi su pristupačni, pa se kupuju više od potrebne količine jer neki materijali mogu pogoršati tijekom neuspješnog zavarivanja.

Pričvršćivanje cijevi vrši se s korakom od 500 mm i treba ga kupiti s ostatkom materijala. Radovi na cijevima za lemljenje provode se na sobnoj temperaturi nižoj od + 5 ° C.

Alati za rad

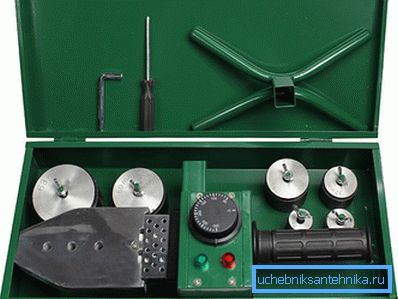

1. Kućište za električno lemljenje za cijevi sa skupom mlaznica željenog promjera.
2. Oštri škare za metal.
3. Rulet, olovka.
4. Brijač - alat za uklanjanje armiranih cijevi.

materijali

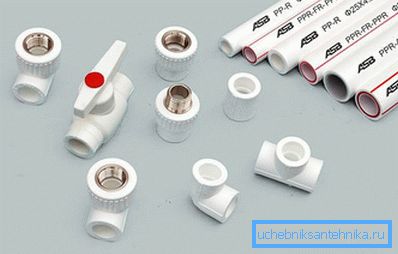

Pored plastičnih cijevi željenog promjera, koji imaju standardnu ​​dužinu od 4 m, potrebni su vam armature:

• spojke za ravne duljine;
• čajevi i križevi za grane;
• utikači za hermetičko brtvljenje krajeva cijevi;
• navojni spoj za spajanje s instrumentima i ventilima;
• kuglasti ventili;
• stezaljke za montažu cijevi na zidove.

Cjevovod se instalira nakon instalacije vodovoda i pričvršćivanja radijatora. Raspored cijevi je označen na zidovima, pričvršćivači su fiksirani obilježavanjem.

lemljenje

Za ugradnju cijevi, oni odabrati zgodan mjesto, možete lemljenje pojedinih čvorova, a zatim ih spojiti na zajednički cjevovod.

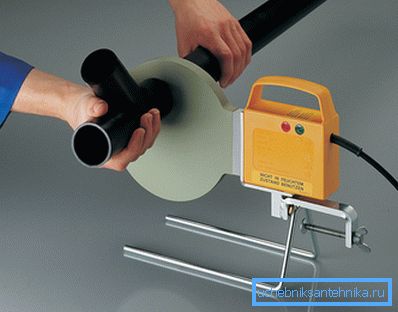

1. Nakon ugradnje mlaznice na lemljenje, uređaj je uključen u mrežu za grijanje. Normalna temperatura uređaja je 260 ° C, kada je postignuta, relej je aktiviran.
2. Komad potrebne duljine je izrezana iz cijevi, glavna stvar je da ne ošteti materijal škarama i izrezati pod pravim kutom. Ako ostane brazdu, temeljito se čiste.
3. Krajevi odrezane odmašćivanja.
4. Ako se koristi cijev s pojačalom, prethodno se očišćuje aparatom za brijanje. Alat uklanja sloj do donjeg sloja propilena i dalje se provode ista djelovanja kao kod konvencionalne cijevi.
5. Sada se mjeri dubina lemljenja, zbog toga je rub cijevi umetnut u spojnicu i spojnicu, a dubina ronjenja označena je crticom. Cijev se grije izvana, a ugradnja iznutra. Oni su istovremeno umetnuti u mlaznice, ako zbog neiskustva ne možete to učiniti, onda stavite prvi na pribor. Vrijeme zadržavanja dijelova na mlaznici ovisi o njihovom promjeru - 16 mm - 4 sekunde, 20 mm - 5 sekundi, 25 mm - 7 sekundi, 32 mm - 8 sekundi. Što je veća cijev, to se više zagrijava.
6. Uklanjaju dijelove istodobno glatkim kretanjem bez okretanja i odmah ih umetnu jedan prema drugom do predviđene linije. U tom položaju držite 5-6 sekundi za fiksiranje plastike.

Nemojte pomicati dijelove, inače šav neće biti čvrst.

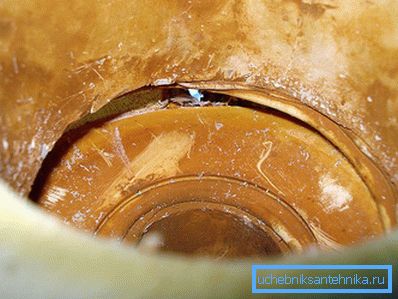

Gledajući u cijev, možete procijeniti kvalitetu šavova, ako je materijal pregrijan, pojavit će se kapljica koja se preklapa unutarnji prostor. Neuspješna veza treba smatrati iskustvom i obaviti novo. Svi elementi su sukcesivno zavareni u jednom uzorku.

Potrebno je pravilno raspodijeliti niz veznih dijelova, kako ne bi trebali zavarivati ​​na udaljenom mjestu.

Spajanjem sljedećeg segmenta s glavnom crtom, morate držati lemljenje na težini, jedan od njenih mlaznica je umetnut u cijev, a čip se stavlja na drugu.

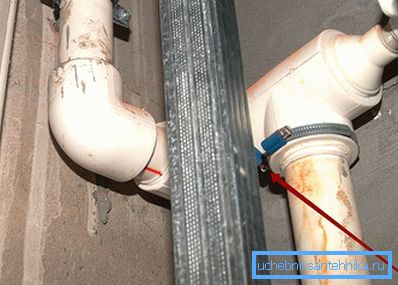

Nemojte dopustiti vlažnost i zagađenje cijevi, dovodi do deformacije šavova i pojave curenja tijekom rada. Svi dijelovi za ugradnju sustava moraju biti iz jednog proizvođača, inače će se razlikovati u kemijskom sastavu i nećete dobiti usku vezu.

video

U ovom videu možete vidjeti kako se izvodi poliranje polipropilenskih cijevi i instalacija mikser:
