Betonski prstenovi za kanalizaciju: odabir i uporaba

Bušotine od armiranog betona su praktične i vrlo prihvatljive karakteristike izvedbe. Oni su jednostavno sastavljeni od tipičnih elemenata, a zahvaljujući toj jednostavnosti da su ti dizajni stekli tako značajnu popularnost.

U našem članku ćemo opisati kako se prstenovi proizvode i označavaju za raspored ovih bušotina, a mi ćemo detaljno opisati i način njihove instalacije vlastitim rukama.

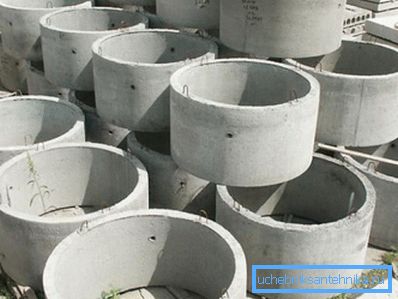

Od tih elemenata i skuplja sustav odvodnje

Montažne predmete

Karakteristike i značajke proizvodnje

Betonski proizvodi prstenovi za kanalizaciju su komad proizvoda od kojih se inspekcije i inspekcije bunara, pružajući pristup cjevovodi podmetnuti pod zemljom. Također, septičke jame, bušotine za vodoopskrbu i ostale strukture ponekad su sastavljene od prstenastih elemenata (vidi i članak Plastični kanalizacijski šahtovi: vrste i opseg).

Metoda proizvodnje ovih dijelova praktički se ne razlikuje od tehnologije lijevanja ostalih betonskih blokova:

  • Prema zahtjevima GOST-a, kao glavna sirovina koristi se beton stupnja nižeg od B25. Otpornost na zamrzavanje proizvoda treba biti 100 ciklusa ili više, a propusnost vlage poduzeti je na razini klase W4.
  • Čelična armatura se uvodi u beton kako bi se prenio krutost na dio. U armaturi je dopušteno koristiti toplo valjane čelike klase od A-A do A-2, kao i posebne ocjene At-IIIC ili At-IVC.
Shema kaveza za ojačanje

Proces proizvodnje je sljedeći:

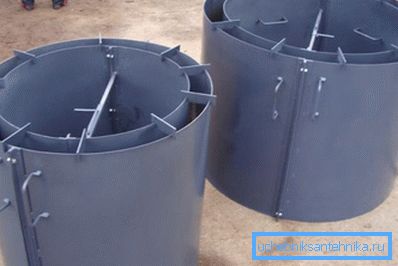

Slika oplate
  • Oblaganje je postavljen okvirom za pojačanje.
  • Oplata je ispunjena betonom.
  • Materijal se podvrgava vibrirajućem zbijanju, što doprinosi poboljšanju mehaničke čvrstoće i otpornosti na vodu dijela.
  • Tada se odvija primarno sušenje proizvoda, nakon čega se izvlači stripping.
  • U budućnosti, prstenovi mogu biti podvrgnuti liječenju autoklavom s vrućom parom, što osigurava ubrzanje stvrdnjavanja.

Obratite pažnju! Kao i kod ostalih armiranobetonskih proizvoda, cijena autoklavnih prstena je veća, ali karakterizira dugi vijek trajanja i sigurnosnu granicu.

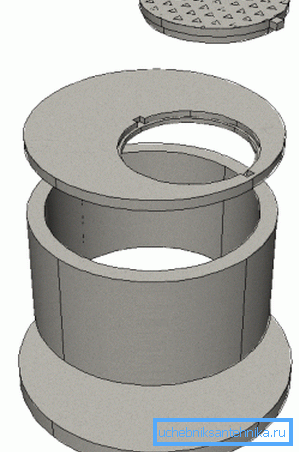

Precast dobro pojedinosti

Uz prstenove se također proizvode i drugi dijelovi kanalizacijskih bušotina pomoću ove tehnologije - dna, brave, pokrivači, dodatni elementi itd.

Označavanje i glavne veličine

Ako vam je potrebna kanalizacija od betonskih prečista, prije svega trebate odabrati odgovarajuću veličinu prstena. Da bi se olakšao ovaj zadatak, vrijedi razumjeti obilježavanje takvih dijelova.

Prema standardima koje smo usvojili (GOST 23009 i srodni dokumenti), svaki prsten označen je šifrom nekoliko grupa slova i brojeva:

  • Prvo, stavlja se abecedni indeks koji pokazuje tip proizvoda i veličina unutarnjeg promjera u decimetrima. Na primjer, KC10 je "zidni prsten s promjerom od 1 metra".
  • Nakon toga slijedi digitalni indeks koji pokazuje visinu (također u decimetrima).
  • Treća grupa znakova koristi se za posebne oznake. Na primjer, oznaka "P" označava da je proizvodnja koristila beton niske propusnosti.

Osim toga, oznake se mogu koristiti takve oznake dijelova bušotine:

  • Zidni prsten - COP.
  • Prsten za podršku - KO.
  • Dodatni prsten - CD.
  • Donja ili donja ploča - pon.
  • Osnovna ploča - softver itd.
Dimenzije prstena

Ispod smo prikazali tablicu u kojoj su navedene dimenzije i mase najčešćih "dijelova", od kojih se skupljaju bušotine G & B:

obilježavanje Dimenzije, mm Težina, kg
dijametar visina Debljina stijenke
KS10-3 1000 300 80 200
KS10-5 1000 500 80 330
KS10-6 1000 600 80 400
KS10-9 1000 900 80 600
KS7-3 700 300 80 130
KS7-10 700 1000 80 440
KS20-6 2000 600 100 1000
KO - 6 580 70 120 50

Obratite pažnju! Cijela nomenklatura je vrlo opsežna i omogućuje vam da pokupite predmete za gotovo bilo koju veličinu i konfiguraciju bušotine.

Postupak samostalnog montaže

Ako odlučite načiniti betonske dijelove (nove ili rabljene - one se također mogu koristiti) septička jama, prašak ili šaht, onda je vrijedno istražiti instalacijski rad. Na prvi pogled ovdje nema posebnih trikova, no novakinja bi trebala obratiti pažnju na brojne neočekivane trenutke.

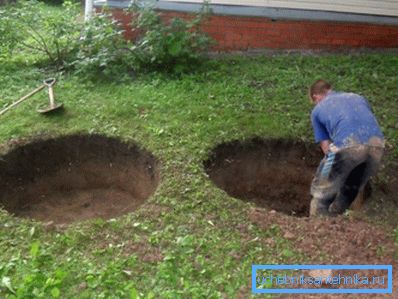

Mi kopamo jamu pod prvim elementom

Dakle, uputa za izgradnju kanalizacijskih struktura na osnovi montažnih prstenova bila bi:

  • Za početak izračunavamo količinu potrebnih kapaciteta, nakon čega određujemo broj i dimenzije prikladnih dijelova.. Proizvodi ove vrste u pravilu se koriste u potpunosti, bez podcjenjivanja (previše uznemirujuće), stoga, za točan hit "veličine", kupuju se dodatni završni prstenovi male visine.
  • Tada morate odlučiti hoćemo li kopati iskop rukom s alatom za rovove, ili iznajmiti bager.. U drugom slučaju, troškovi će se povećati za red veličine, ali posao će biti učinjeno puno brže.
  • Ako smo odlučili da to možemo nositi s lopaticama, najprije ćemo kopati jamu do dubine jednog prstena. Instaliramo dio u jamu, a zatim ga postupno produbljujemo, spuštajući rubove zbog iskopanog tla.

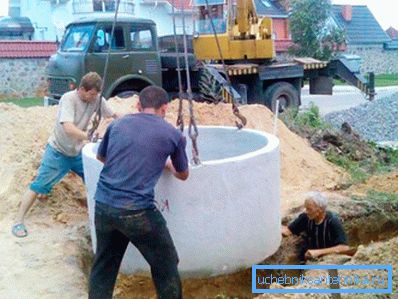

Izgradite zidove bunara

Savjet! Bolje je pomicati prstene uz pomoć kamionske dizalice jer će se čak i dvoje ili tri osobe moći nositi s takvom masom. A ako pokušate prevrtati - postoji rizik da će dio ispucati.

  • Nastavljamo raditi, povećavajući zid postavljanjem novih prstenova. Nakon postizanja željene dubine, pažljivo podignite dno, koji se zatim puni slojem šljunka i zapečaćuje glinom ili betonom.
  • Dobivamo sve potrebne cijevi u bunar, stvarajući rupe u zidovima pomoću perforatora ili bušotine s dijamantnom mlaznicom.

Sljedeći vrlo važan korak je osigurati otpornost na vodu cijeloj strukturi.

Za ovo:

  • U jazu između zidova jame i betonskih prstena zaspala je smjesa od gline i pijeska. Ako veličina otvora dopušta, također možete obraditi zidove s mastiku na bazi bitumena.

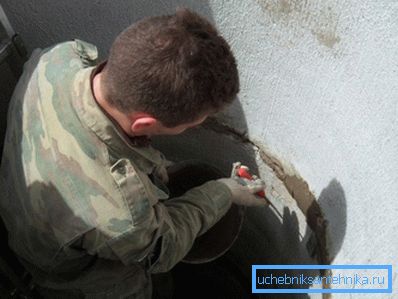

Zajednički postupak brtvljenja
  • Unutra, pažljivo brtvljenje spojeva između dijelova s ​​brtvilom. Ovaj zaštitni krug mora se s vremena na vrijeme ažurirati.
  • Zatim pokriti našu dobro s pločom s rupom za postavljanje šahtova. Instaliramo ventilacijsku cijev, ako je dizajn to predviđao.

 zaključak

RC prsten za kanalizaciju vrlo je prikladan za uporabu. Unatoč znatnoj težini, oni vam omogućuju brzu montažu kućišta bunara i septičkih jama, dok je cijena dizajna sasvim prihvatljiva.

Ako ste zainteresirani za te elemente, preporučujemo da ih detaljnije proučite tako da pogledate videozapis u ovom članku.
