Glavni kanalizacijski sustav: unutarnja i vanjska

Moderni sustav odvodnje je cijeli kompleks opreme i različitih uređaja koji su međusobno povezani. Kada stvarate kanalizacijski sustav u privatnoj kući sa svojim vlastitim rukama, vrlo često postoje mnoge poteškoće s mjestom dijelova.

Pravilno organiziranje odvoda je vrlo realno, ako pročitate osnovne principe.

Unutarnja mreža

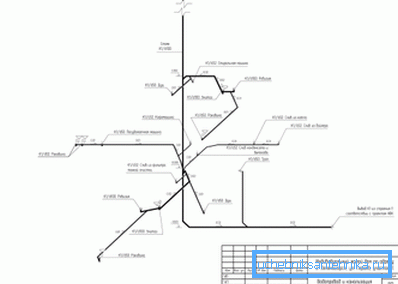

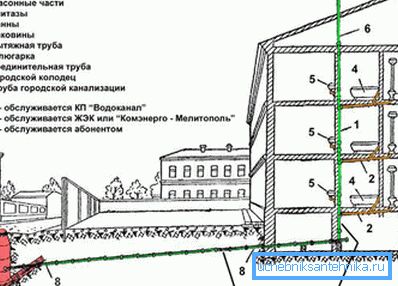

Glavni cilj ove grane je prihvatiti kanalizaciju i ukloniti ih izvan strukture izravno u vanjski sustav, koji će preusmjeriti na posebne prijemnike. Shema kanalizacije u stanu i stambenoj zgradi uređena je stavcima SNiP 2.04.01-85, koji jasno opisuje pravila za instaliranje komponenata.

Osnovne komponente

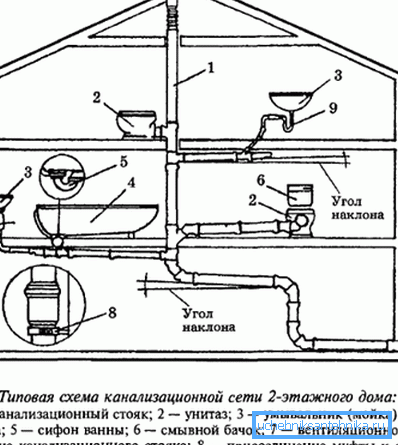

Da bi se svi ulomci sustava otpada uspješno usporili, nužno je organizirati pravilan raspored u fazi projektiranja. Prostori koji zahtijevaju vodoopskrbu moraju biti što bliži.

U tom će slučaju biti moguće formirati kratku granu.

• Središnji nosač je bitan atribut svakog sustava, stoga njegova instalacija treba dati pažnju.. To je vertikalni cjevovod elemenata promjera 110 mm i više. U velikim zgradama može se istodobno instalirati nekoliko ustava.
• Podružnice su najčešće izrađene od PVC kanalizacijskih cijevi, jer je njihova cijena mala. U procesu ugradnje koriste se komponente sive boje, koje imaju jednoslojnu strukturu. Zbog toga proizvodnja može smanjiti troškove proizvodnje.
• Oblikovani dijelovi potrebni su za povezivanje pojedinačnih fragmenata. To uključuje čaše, križeve, povezujuće prstene, adaptere i neke druge proizvode.

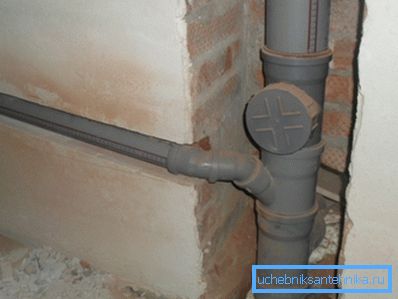

NAPOMENA! Polaganje uspona može se obaviti na zatvoren način, što u konačnici poboljšava estetske karakteristike prostorije. Za to se koriste kutije ili se izrađuju posebni kanali.

Instaliranje podizača

U kući se glavna slavina raspoređuje po projektu. Prvi je korak označavanje, za koje tragovi na bočnoj površini ostaju jednostavnom olovkom ili markerom na mjestu gdje će cijev proći. Tijekom pripreme potrebno je naznačiti područja pričvršćivanja elemenata na zid.

Otvoreni usponi obično se nalaze u uglovima sanitarnih objekata, a zatvoreni usponi - odmah iza WC-a, promatrajući os. Sve su komponente postavljene strogo okomito, tako da odstupanje ne prelazi 2 mm po linearnom metru. U nekim slučajevima, perekidki i uvlake.

Sklop bazne utičnice izrađen je od dna. Spajanje fragmenata provodi se uz pomoć utičnica smještenih na jednom od krajeva.

Strop osigurava gumene O-prstene. Osim toga, takva brtva u određenoj mjeri dopušta nadoknadu nepodudarnosti spojeva.

Za čišćenje su postavljene posebne revizije, koje se moraju nalaziti na udaljenosti od 1 m od poda do središnjeg dijela rupa. Istodobno je potrebno povući se sa strane spojenog sanitarnog aparata najmanje 15 cm kako bi se omogućilo čišćenje podignutog mjesta kada je začepljen.

Spajanje i pričvršćivanje linija za ispuštanje

Spajanje cijevi vrši se pomoću posebnih elemenata - spojnica. Pomoću njihove pomoći možete napraviti sustav razgraničenja, okretanja, kao i izvršiti prijelaz na drugi promjer. Postupak pričvršćenja omogućen je uporabom spojke za kanalizaciju, koja omogućuje spajanje dviju osovina.

Učvršćivanje linija odvlačenja vrši se pomoću posebnih stezaljki, koji su pričvršćeni na vertikalnu ili vodoravnu ravninu. U tom slučaju, cijevi se trebaju nalaziti s nagibom od 2 cm po linearnom metru, inače neće biti moguće organizirati visokokvalitetni protok.

Vanjski dio

Najčešće, shema se temelji na uređaju za kanalizaciju iz betonskih prstenova uz prisustvo postrojenja za pročišćavanje otpadnih voda. U pravilu, takvi sustavi su gravitacijski, pa stoga ne sadrže postaja za pozivanje. Nadalje, razmotrit će se svi elementi vanjske mreže, čime se postiže pouzdano funkcioniranje komunikacije.

Pa apsorbira dobro

Ova hidraulička struktura je odvodna rupa, na čijem se dnu postavlja sloj pijeska i zdrobljenog kamena za dodatno obrađivanje otpadnih voda. Dizajn je izrađen pomoću armiranog betonskog prstena postavljenog na vrh svake druge. Spojevi između segmenata zapečaćeni su cementnim pijesnim mortom.

Postrojenje za obradu

Postavlja se u neposrednoj blizini bušotine apsorbira, jer nakon prolaska kroz septički spremnik otpadne vode trebaju biti ispuštene u zemlju. Sam sustav se nalazi u tlu i čisti se oko jednom godišnje. Za ugradnju se priprema jarak odgovarajućih veličina.

Sustav cjevovoda

Moguće je isporučiti kanalizaciju do krajnje točke odredišta samo uz pomoć cjevovoda koji su nedavno izrađeni od narančastih PVC cijevi. Takvi elementi imaju višeslojnu strukturu i stoga su u stanju izdržati pritisak tla.

U nastavku je vodič o tome kako spojiti elemente uz prisustvo utičnice.

1. U preliminarnoj fazi, oba kraja cijevi temeljito se čiste od raznih otpadaka. Samo u nedostatku prljavštine i prašine moguće je osigurati kvalitetan spoj dviju komponenti.
2. Izravno u gumeni prsten ugrađen u utičnicu odgovarajuće veličine, koji igra ulogu pečata. Sa svojom pomoći će biti moguće postići maksimalnu čvrstoću šavova.
3. Tanki sloj silikona nanosi se na površinu glatkog kraja za poboljšanje otpornosti na vodu zgloba. Podmazivanje treba ravnomjerno rasporediti na površinu.
4. Element se umetne u utičnicu sve dok se ne zaustavi, nakon čega se oznaka nalazi s olovkom za referencu. Dalje, cijev se izvlači tako da je crtica oko 1 cm sačuvana sa linije.

Upozorenje! Ako iz nekog razloga ne postoji silikonski spoj u blizini, tada možete koristiti tekući sapun. Međutim, kvaliteta veze u ovom slučaju bit će manje pouzdana.

Kao zaključak

Kada se formira kanalizacijska shema privatne kuće, ne smije se zaboraviti na stvaranje ventilacije, inače će se u prostorijama s instaliranim sanitarnim aparatima uvijek nalaziti neugodni miris. Obično je kapuljača ugrađena izravno na usponsku stranu, a visina kanala za odljev prelazi krovni greben za 50-100 cm.

Ostatak pojedinosti o toj temi nalazi se u videu u ovom članku.
