Kako izračunati drenažu na mjestu
Kao što znate, prije početka bilo kakvog građevinskog rada potrebno je izraditi plan i izračunati parametre cijele strukture. Samo uz točne izračune, struktura koju ste izgradili funkcionira na 100%. Ovaj članak će raspravljati o tome kako izračunati odvodnju na mjestu prije gradnje.
Izbor drenaže i njene sheme

Činjenica je da postoje dvije vrste odvodnje: površno i duboko. Prije nego što izračunate odlučite kakvu vrstu drenaže koju ćete graditi.

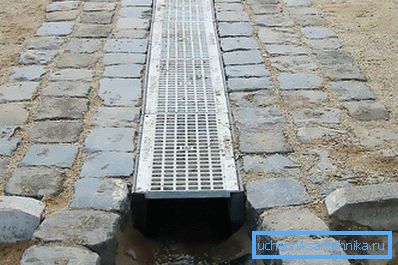

- Dreniranje površine dizajnirano je za prikupljanje kiše i vode za taljenje. Stoga, ako vam je takav sustav dovoljan, nastavite crtati izgled otvora za pražnjenje i otvore za vodu. Kanali trebaju biti postavljeni oko perimetra mjesta gdje se otpadne vode prikupljaju sa čvrstih površina: asfaltne tračnice, platforme i odvode s krova zgrade. Nagib kanala izračunava se, kao kod polaganja kanalizacije - dužine 2 cm po 1 m. Nakon izrade nacrta drenaže i izračuna nagiba, nastavite s gradnjom.

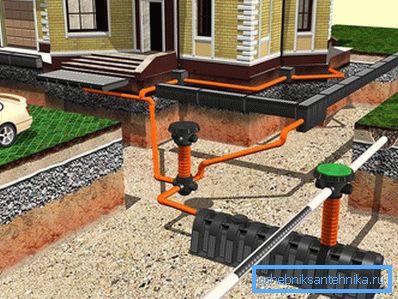

- Dubinska drenaža je osmišljena za odvod s područja ne samo kiše i rastopiti vodu, nego i trajno se pojavljuje na plitkoj dubini podzemnih voda. Ako kišnica nije moguće preusmjeriti izvan mjesta, onda se žlijebovi s krovova kuća mogu izrezati u duboku odvodnju. Polazeći od dijagrama, razmotrite ovu nijansu. Izračun ovog tipa konstrukcije mnogo je složeniji. Drenažna cijev bi se trebala odvijati duž cijelog opsega zgrade, ali ne bliže od 3 m od zida. Kao što shvaćate, svrha duboke drenaže je presresti svu podzemnu vodu i spriječiti ih da curu u podrum kuće.

Dakle, s izračunom površinske odvodnje sve je jasno, ali ćemo detaljnije razmotriti izračun duboke drenaže.
Izračun dubine drenaže

Nakon iscrtavanja izgleda duboke drenaže, nužno je nastaviti s važnijim proračunima. Izračun drenaže mora sadržavati ispravnu dubinu njegove ugradnje.

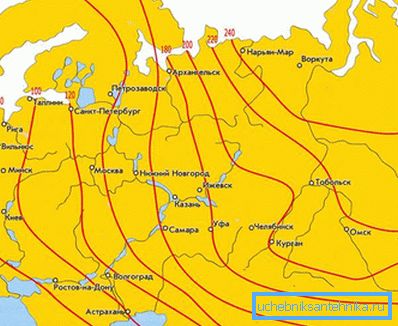

- Prvi faktor koji utječe na dubinu polaganja drenaže jest dubina zamrzavanja tla. Kao što shvaćate, ako se drenaža zimi zale, a tijekom proljetnog odmrzavanja neće moći sakupljati vodu od taline i preusmjeriti ih iz zgrade. Drenažne cijevi koje se isušuju ledom će se vrlo dugo otopiti, što će smanjiti funkcionalnost odvodnje na nulu. Razmotrite činjenicu da snježni pokrov djeluje kao grijač. Dakle, izračunavanje dubine polaganja cijevi uzimamo dubinu smrzavanja tla (za svaku regiju koja je drugačija) i oduzima od nje: za promjer cijevi do 500 mm do 300 mm za cijev od 500 mm i više - 500 mm. Na primjer, dubina zamrzavanja je 1500 mm. Odvodna cijev će se postaviti promjerom od 200 mm. Napravite izračun: 1500 - 300 = 1200. To će biti dubina vaše drenaže.

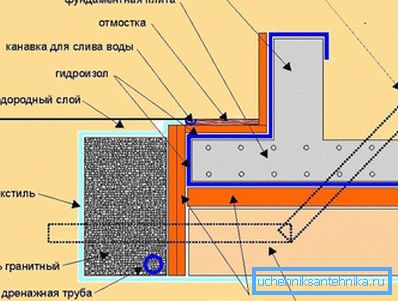

- Drugi faktor koji utječe na dubinu drenaže je dubina temelja zgrade. U ovom izračunu ništa nije komplicirano. Uzima se dubina temelja, a od donjeg jastuka doda se 500 mm. Takva se dubina izračunava za presretanje podzemne vode tijekom proljetne poplave.

Ovdje, na temelju ovih dviju izračuna, uzima se najveća vrijednost, što ukazuje na dubinu drenažne instalacije.
Izračunavanje drenažne padine

Izračunali ste mjesto na kojem će se odvijati drenaža i dubina njegove instalacije. No, kako bi pravilno funkcionirala, cijev mora ležati na nagibu od vrha do ispuštanja. Nagib se izračunava na isti način kao i za površinsku odvodnju i kanalizaciju od 1-2 cm po 1 m linearnom. Za pravilno izračunavanje nagiba cijele autoceste, možete izvesti neke izračune:
- Od gornje točke drenaže (najčešće se nalazi na uglu zgrade) izmjerite duljinu rovova iskopanih duž 2 koji se približavaju na uglu stranica zgrade. Na primjer, jarak 9 metara.
- Sažmite ih i dobivate ukupnu duljinu rova - 18 m. Izmjerite udaljenost od zgrade do najniže točke drenaže, što je sliv vodotoka.
- Na primjer, neka bude 10 m. Suma dva broja: 18 + 10 = 28.
- Imate ukupnu udaljenost od vrha odvoda do najniže točke drenaže, a to je 28 m.
- Ako se izračunava razlika između dvije točke, uzima se 1% udaljenosti, tada je 0,28 m. Drugim riječima, razlika u položaju gornje točke drenaže i niže točke drenaže iznosi 28 cm.
Na temelju tih izračuna slijedite svoj drenažni nagib.
Pa mjesto

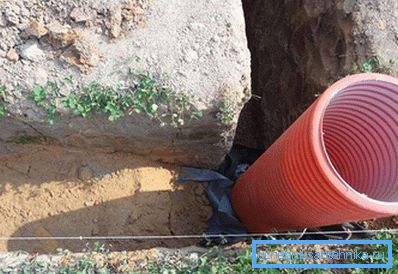

Za održavanje odvodnje potrebno je osigurati pregledne bušotine. Stoga, izračunavajući shemu duboke odvodnje, izračunajte potrebni broj jažica i njihov položaj.

Drenažna bušotina bi trebala biti na zavoju, ali ne više od 20 metara od odvoda i na ravnom dijelu - svakih 30-40 metara. Spremnik dobro smjestite na najnižu točku, uzimajući u obzir prikladan ispust vode u kanjon ili ispumpavanje s odvodnom pumpom.
Nakon pravilnog izvođenja svih proračuna za izgradnju sustava odvodnje, možete biti sigurni u kvalitetu i izdržljivost.
