Kanalizacija u kadi: tehnološki uređaji i načela

Udoban odmor u lijepoj drvenoj kupelji može uništiti bilo koju malu stvar, na primjer, nepropisno uređen kanalizacijski sustav. U ovom slučaju, soba će mirisati neugodna i jedva da će itko uživati. Kako bi kanalizacijski sustav u kadi radio kao švicarski sat, lakše je odmah uzeti u obzir sve pojedinosti ovog poslovanja, nego se u budućnosti baviti brojnim korekcijama.

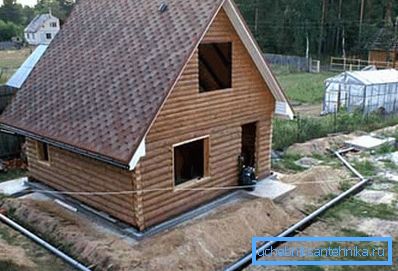

Uređaj za kanalizaciju u kadi

Opća načela kanalizacije

Glavni zadatak kanalizacijskog sustava je ispuštanje i ispuštanje odvoda: bilo centraliziranom sustavu odvodnje, bilo u odvodnu jamu ili kanalizacijsku septičku jamu. Što se tiče kupke, često se otpadna voda ispušta iz WC-a u kanalizacijski sustav, a to treba uzeti u obzir prilikom izrade kanalizacijskog sustava u kadi.

Postoji nekoliko sustava odvodnje:

  • pomoću odvodne bušotine;

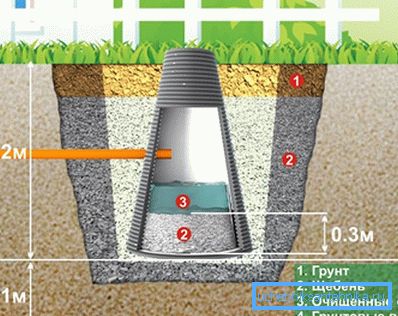

Shematska ilustracija odvodne bušotine
  • pomoću septičkog spremnika;

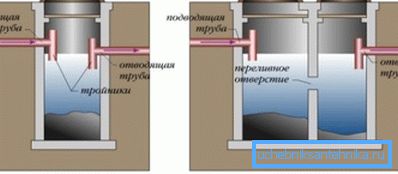

Jedinstvene i dvije komore septičke jame
  • s ispuštanjem otpadnih voda u centralizirani sustav odvodnje.

Prilikom odabira prikladne opcije morate uzeti u obzir količinu otjecanja i tla na dači. Dakle, ako je tlo dobro propušteno vodom, tada možete napraviti najjednostavniju odvodnu kanalizaciju. Inače bi možda najbolje rješenje bilo korištenje jame za međusobno skupljanje vode, a otpadne vode se ispuštaju kroz nagnuti cjevovod.

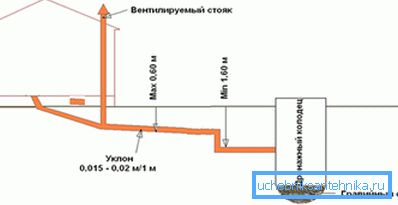

Shema odvodnje u kadi

Na dači se najčešće koriste samo prva dva kanalizacijska sustava, malo je vjerojatno da postoji izvanredan sustav odvodnje izvan grada. Varijanta s septičkim spremnikom može se nazvati univerzalnim rješenjem.

Opća pravila za projektiranje kanalizacije

Što se tiče regulatornih dokumenata, pozornost treba posvetiti prvenstveno SNiP 2.04.03-85, SNiP 2.04.01-85. Svi zahtjevi sadržani u ovim dokumentima utvrđuju najveće dopuštene udaljenosti od septičkog spremnika (odvodni kanal ili prašak za ispuštanje) do stambenih prostorija i vodnih točaka.

Kako napraviti kanalizaciju u normi za kupanje ne govori, informacije sadržane u njemu, bit će korisne samo u fazi planiranja.

Za kanalizacijsku varijantu pomoću septičkog spremnika preporuča se održavanje sljedeće udaljenosti između septičkog spremnika i ostalih konstrukcija:

  • mora se ostaviti na udaljenosti od najmanje 5 m do stambene zgrade;
  • prije ograde koja razdvaja žitne ploče treba biti najmanje 2 metra, a općenito takve stvari kao septička jama bolje se kretati u unutrašnjosti;

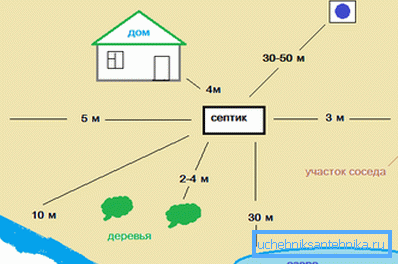

Dijagram pokazuje preporučenu udaljenost do septičkog spremnika
  • Najvažniji kriterij može se smatrati udaljenost do unosa vode, to je veći, to bolje. Ako je zemlja pješčana, onda je bolje imati septičku jamu na udaljenosti od 40-50 metara od njega. U slučaju kohezivnog tla, ta se udaljenost može smanjiti na 25 do 30 metara.

Obratite pažnju! Ako nepoštivanje pravila o postavljanju septičkog spremnika i visokoj razini podzemnih voda, povećava se rizik onečišćenja. Ako se podzemne vode koriste za opskrbu vodom kod kuće, to može utjecati na zdravlje ljudi.

Kanalizacijska tehnologija sa septičkim spremnikom

Redoslijed kanalizacijskog sustava sastoji se od sljedećih faza:

  • planiranje - raspored septičkih jama i jaraka je prikazan u grafikonu grafikona;
  • kopanje jaraka i rupa za ugradnju septičkog spremnika;
  • polaganje cjevovoda;
  • ispitivanje sustava odvodnje;
  • popunjavanje jaraka;
  • ugradnja septičkog spremnika.

Važno je ne miješati se s materijalima - za onaj dio cjevovoda, koji će prolaziti ulicom, morate koristiti plastične cijevi narančaste boje. Dopušteno je koristiti cijevi od lijevanog željeza, ali velika težina ne povećava njihovu popularnost, a cijena cijevi od lijevanog željeza nije toliko mala.

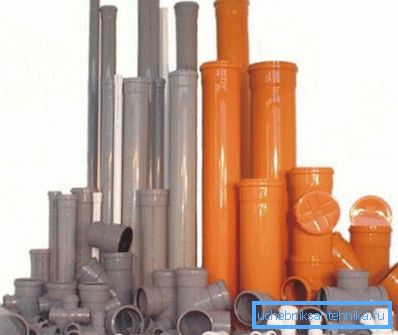

Narančaste cijevi se koriste za polaganje vani, a sive - unutar kupke.

Što se tiče promjera cijevi, onda ako je zadatak sustava isključivo da ispusti vodu iz kupelji, onda je dopuštena cjevovod od 50 mm. Iako je bolje zaustaviti na promjeru od 110 mm, to će vam omogućiti da spojite toalet u sustav.

Pružanje potrebne nagibe

Kanalizacija za kupanje s rukama započinje kopanjem jaraka za polaganje cijevi. Voda kroz cjevovod pomiče gravitacijom, pa je potrebno osigurati dostatan nagib dna jame.

Kada hidraulički proračun uzima u obzir promjer cijevi i brzinu protoka vode. Naravno, nema smisla obavljati izračune svaki put, tako da možete upotrijebiti spremne vrijednosti nagiba ovisno o promjeru cijevi.

Vrijednosti nagiba ovisno o promjeru cijevi

Promjer, mm Nagib, cm / m
50 2.5 - 3.5
110 1.2 - 2.0
150 0,7 - 1,0
200 0,5 - 0,8

Osim toga, potrebno je uzeti u obzir i dubinu zamrzavanja tla, inače će u cijevi nastati blok leda, a protok vode će postati nemoguć.

Karta prikazuje vrijednosti dubine smrzavanja za različite regije post-sovjetskog prostora (srednje vrijednosti se određuju interpolacijom)

Što se tiče dubine jarka, treba slijediti sljedeće preporuke:

  • treba se usredotočiti na razinu tla iza temelja problema;
  • minimalna dubina jarka unutar temelja mora biti približno 50 - 70 cm;
  • kako bi se utvrdilo koja bi trebala biti dubina jame na kraju jarke morate znati njegovu dužinu i padinu.

Nakon završetka iskopa, nagib se provjerava pomoću hidrauličke razine ili razine. Zatim se sloj pijeska debljine 5 cm prelije na dno jarka i zbije (nagib mora ostati).

Polaganje cijevi

Vertikalne sekcije cijevi mogu se učvrstiti tako da ih vezuju na štap koji je utisnut u zemlju. Bolje je uzimati visinu ovih odjeljaka s marginom, a nakon popunjavanja estriha višak se može odrezati.

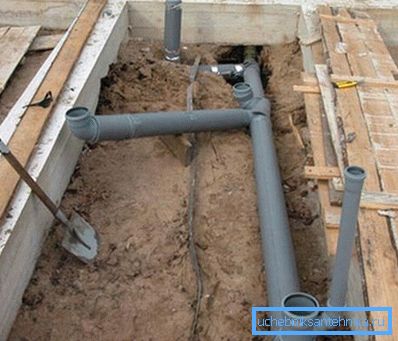

Vertikalni elementi cjevovoda moraju biti čvrsto fiksirani

Kod polaganja cijevi poželjno je dodatno obložiti izolacijskim materijalom od pjene. Zbog toga će drenaža kupke vlastitim rukama postati "otporna na smrzavanje", pa čak i ako dio cjevovoda bude u zoni zamrzavanja tla, odvodnja se neće zamrznuti.

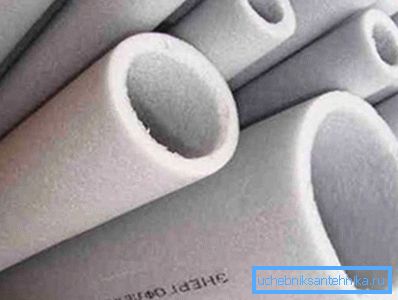

Cijev se može staviti na uobičajenu izolaciju za ventilacijske cijevi

Obratite pažnju! Preporučljivo je dogovoriti šahtove na mjestima okretanja, a barem jedan bunar također treba postaviti na dugačak ravni dio. U slučaju mogućih problema s protokom vode, lakše će se locirati greška.

Nakon instalacije svih dijelova cjevovoda, potrebno je provjeriti nepropusnost spojeva i sukladnost s nagibom. Da biste to učinili, dovoljno je sipati nekoliko litara vode u vertikalni dio cjevovoda, a zatim mjeriti koliko je vode dostigla utičnicu.

Ako su količine gotovo jednake, cjevovod je pravilno postavljen. Nakon toga možete pokopati jarak.

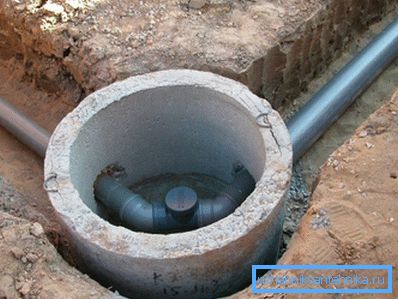

Na fotografiji - šahtova

Uklonite neugodan miris

Bilo koja kanalizacija u kupelji - s vlastitim rukama treba biti opremljena s dobrom ventilacijom. Da biste to učinili, dovoljno je osigurati prozračeno podizanje unutar temelja i izvesti ga izvana kroz krov.

Na mjestima ispuštanja vode (na betonskoj površini u kadi) nužne su vodonepropusne kapke. Zbog utičnice za vodu, ti uređaji ne dopuštaju miris iz kanalizacije da uđe u prostor. Ako zanemarimo ventilacijsku cijev, u cjevovodu će se stvoriti rijetki prostor i povećani tlak će uništiti vodu.

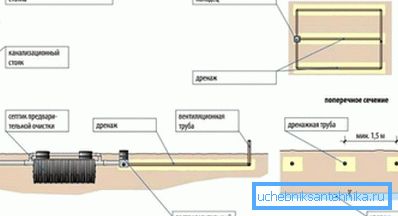

Dijagram prikazuje vertikalni ventilacijski kanal.

Uređaj za septički spremnik

Kupljeni kontejneri nisu jeftini, tako da s malom količinom otpada (do 800 litara na tjedan) možete raditi s domaćom gumom septičkih jama.

Upute za uređaj takvog septičkog spremnika sastoje se od sljedećih stavki:

  • kopanje dna od 2x2 m i dubine od najmanje 2,5 m;
  • na dno jame ulijeva se drenažni jastučić (sloj pijeska 15 cm, a na njemu sloj ruševine - 15 cm);
  • ovisno o tlu i količini otpada, izračunava se potreban broj guma. Za loamy tlo i tjedni iskrcaj do 800 litara, dovoljno je 7 guma, međusobno su složeni, jama je ispunjena s drenažnim prskama na stranama, au sredini se može postaviti okomita drenažna cijev;
Septička jama guma
  • u gornjoj gumi za cijev napravljena je rupa;
  • poklopac septičkog spremnika može biti izrađen od metala ili betona. U njemu morate ostaviti rupu za ventilacijsku cijev.

Obratite pažnju! Ventilacija septičkog spremnika obvezna je, bez pristupa svježem zraku, bakterije ne mogu učinkovito funkcionirati.

Rezultat

Predložena kanalizacija u kadi je učinkovita, jednostavna i jeftina, morat ćete potrošiti novac samo za kupnju cijevi. Izvođenje radova prema ponuđenoj uputi jamči brzi uklanjanje odvoda i odsutnost neugodnog mirisa. Zahvaljujući tome zajamčen je ugodan boravak.

U videu u ovom članku detaljno se raspravlja o pitanju kanalizacije u kadi.
