Metode ugradnje vodotoka

11-05-2018
Vanjska kanalizacija

Podvodne bušotine prema SNiP su podzemne građevine čija je svrha ugradnja opreme za vodoopskrbu. To mogu biti ventili, ventili, mjerni uređaji, ventili za zatvaranje itd. Ove izvedbe mogu imati pravokutni ili zaobljeni oblik.

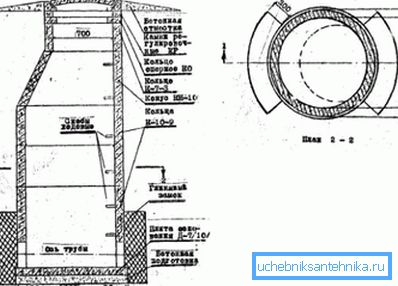

Na slici je shema gradnje željene veličine.

Opće odredbe

Ti su objekti potrebni za instalaciju raznih opreme u njih.

Zahtjevi za ugradnju vanjskih dijelova tehničke komunikacije sadržani su u SNiP br. 2.04.0 / 84.

Općenito, pojedinosti o vodi dobro izgledaju ovako.

  1. Njegova visina od razine odvodnje do poklopca mora biti najmanje 150 cm.
  2. Za mreže s poprečnim presjekom do 400 mm, minimalni razmak od zida strukture do cijevi trebao bi biti 30 cm. Za sekcije od 500/600 mm - to je 50 cm, s promjerom sustava većim od 600 - 70 cm.
  3. Cijevni prirubnici s poprečnim presjekom do 40 cm trebaju biti smješteni, najmanje 0,3 m od zidova. Ako je promjer veći od 40 cm, razmak se povećava na 0,5 m.

Obratite pažnju! Ova uputa poboljšava udobnost instalacije. Ako je veličina prirubnice velika, a za učvršćivanje se koriste debeli vijci, često ih treba zategnuti s dugom polugom.

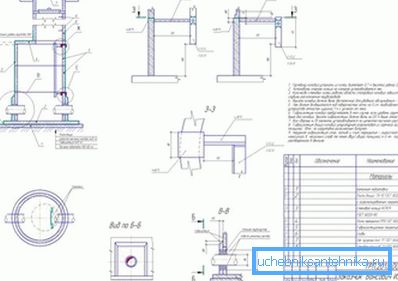

Dizajn crtanja armiranobetonskih bušotina.
  1. Razmak od kraja utora, okrenut prema zidu, za poprečni presjek do 30 cm trebao bi biti od 40 cm, jer je promjer veći od ove vrijednosti -0,5 m.
  2. Gornji dio uvlačivih stalaka utikača treba odvojiti od svih površina od 30 cm. Kolo upravljača s fiksnim tipom šipke zahtijeva 50 cm slobodnog prostora.

Od dna cijevi do razine posteljine treba biti:

  • s njihovim presjekom do 40 cm - 25 centimetara;
  • s promjerom od 50/60-30;
  • s poprečnim presjekom većim od 60-35.

Obratite pažnju! Kako bi prodrla u bušotinu, poželjno je opremiti zid vlastitim čeličnim ili lijevanim željeznim nosačima. Ako to ne učinite, možete koristiti ljestve ili ljestve.

Pokrivači šahtova za vodu i kanalizacijske bušotine ne moraju biti izolirani. Ako se radi o tehničkoj opravdanosti, koriste se izolirani elementi. Na primjer, na području ozbiljnih zima.

Strukture od armiranog betona

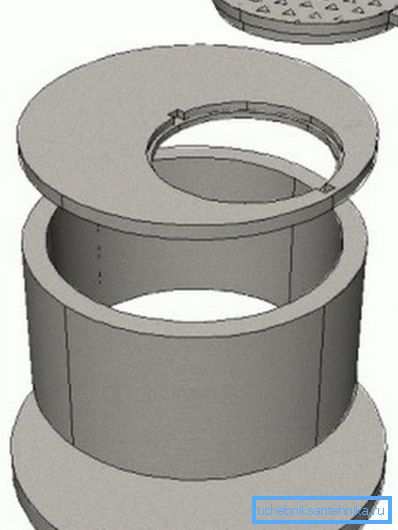

Uređaj je dobro armiranog betona.

Najčešći montažne tvornice bunara armiranog betona.

Ono što čini takvu dobro

Uređaj vode iz betonskih prstenova je sljedeći:

  • cestovna ploča;
  • prsten je komplementaran;
  • vrat;
  • podna ploča;
  • zidni prsten;
  • otvor s poklopcem;
  • dno ploče.

Dimenzije prstena vodokotlića navedene su u tablici.

Označavanje proizvoda Dimenzije u mm Težina u kg Trošak
visina Debljina stijenke Ext. dijametar
COP / 7/1 100 80 700 46 340
COP / 7 / 1.5 150 80 700 68 350
COP / 7/3 350 80 700 140 590
CS-7-5 500 80 700 230 800
COP / 7/6 600 100 700 250 825
COP / 7/9 900 80 700 410 1230
COP / 7/10 1000 80 700 457 1280
COP / 10/5 500 80 1000 320 1105
COP / 10/6 600 80 1000 340 1130
COP / 10/9 900 80 1000 640 1530
COP / 12/10 1000 80 1200 1050 2115
COP / 15/6 600 90 1500 900 2060
COP / 15/9 900 90 1500 1350 2670
COP / 20/6 600 100 2000 1550 3345
COP / 20/9 900 100 2000 2300 4015
COP / 25/9 900 120 2500 2200 16100
KO / 6 70 120 580 60 390

Montaža konstrukcije

Vodonepropusne betonske bušotine najčešće su montirane za stambene zgrade. Za svoje domove također se koriste. Međutim, u većini slučajeva, privatni vlasnici ispunjavaju monolitne kvadratne ili pravokutne strukture (zahtijevaju jednostavnije oplate nego za kružne kolege). Građevinske organizacije koriste sofisticirane metode koristeći gotove tvornice.

Nadalje ukratko o tome kako samostalno postavljanje vodotoka iz armiranog betona.

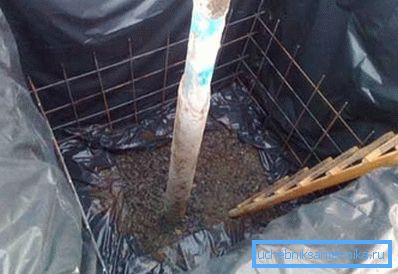

Nezavisni raspored betonske bušotine.
  1. Treba napomenuti da će oplatni uređaj biti kompliciran jer mora imati otvore za mrežne posude i ulaz.
  2. Najprije morate kopati jamu, a zidovi trebaju biti 20 cm šire od veličine budućeg bušotina.
  3. Uz dno jame potrebno je uliti 20 cm šljunka ili pijeska. Ovaj sloj će činiti temelj zidova i služiti kao drenaža.
  4. Zidovi jame moraju biti prekriveni valjanim vodonepropusnim materijalom - plastičnom folijom, vodonepropusnom, krovnom oplatom. Takav pod i tako ne dopušta da se voda iz betona apsorbira u tlo, čime se smanjuje snaga strukture.
  5. Zatim je montiran okvir za pojačanje. Može se izrađivati ​​od valovitih šipki, vezanih s žljebljenom žicom ili tvornicom.
  6. Zatim oplata dobiva off. Materijal za njega može poslužiti kao šperploča otporna na vlagu, ploče, OSB, glatke škriljevca itd.
  7. Tvornica betona M-200 ili samostalno mješovita smjesa izlijeva se u gotovu kutiju u slojevima od po 30 cm. Udjeli otopine: 1 udio cementa, 3 dionica kvarcnog pijeska i 3 dionice šljunka. Svaki od izlivenih slojeva je nabubljen spajanjem.
  8. Kada je beton potpuno suhi, na vrh je postavljena tvornička ploča koja ima kapu i otvor za vodu.

Cigle kolegama

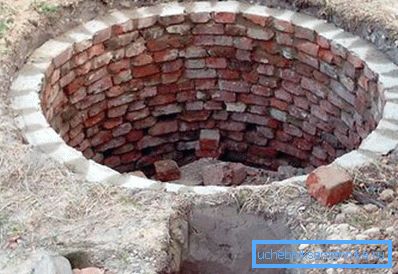

Izgradnja cigle.

Uređaj bunara za vodu iz opeke - više procesa koji zahtijevaju napor. Dimenzije jame za njih trebaju biti veće nego za konkretne kolege. Činjenica je da cigla treba vanjski vodonepropusni materijal, koji je opremljen s nekoliko slojeva grijanog bitumena.

Obratite pažnju! U tom slučaju potrebno je polaganje samo od žute ili crvene keramičke opeke. Silikati se rade na osnovi vapna i brzo se uništavaju u okolišu vlage.

Stavite materijal na pola opeke. Njegovi vodoravni redovi vezani su najmanje 25% duljine elemenata. Kao vezivo koristi smjesu cementno-pijeska u omjeru 1: 3. Debljina zidnih zglobova je 1 / 1,5 cm.

Gotove plastične strukture

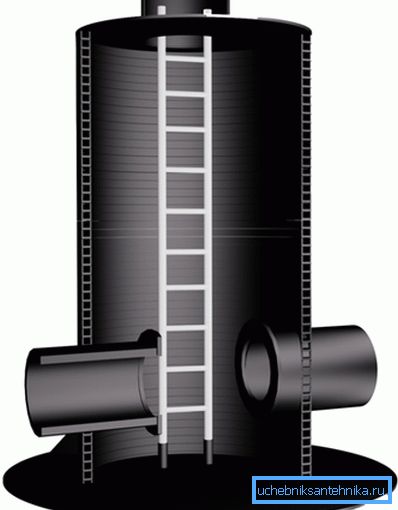

Spremna konstrukcija od plastike.
  1. Plastični objekti omogućavaju puno vremena uštedjeti.
  2. Dizajn vodene bušotine ove vrste sastoji se od guste valovite cijevi izrađene od PE ili PP. Struktura ima grane za posude i brtvene prstene.
  3. Da bi se povećala krutost prstena strukture, izrađena je od dvostrukih zidova.

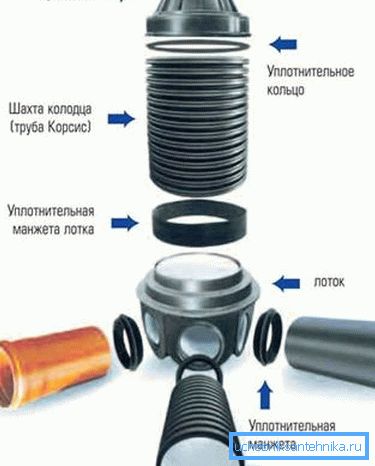

Sklopivi oblik dizajna.
  1. Cijena plastičnih bušotina je vrlo visoka - proizvod od dva metra s dionicom od 0,7 m košta 15/17 tisuća rubalja.

Ugradnja objekata

  1. Jama je kopanje, nešto veće od samog bušotina. Dovoljno će biti 15/20 cm.
  2. Pijesak jastuka padne.
  3. Zatim se struktura spušta u jamu.
  4. Ako struktura ima podvodnu komoru, ona se napuni betonom. Zbog toga dobro neće plutati na vlažnom tlu.
  5. Komunikacije i oprema ugrađuju se u zgradu.
  6. Napunjenost se vrši.

zaključak

Kućište vodovodne mreže ima važnu ulogu. Opremljuju opremu koja regulira i kontrolira rad sustava.

Videozapis u ovom članku pomoći će vam da razumijete njegovu temu.
