Telefonska kanalizacija: značajke konstrukcije i rada

Telefonski kanalizacijski sustavi su podzemni objekti konstruirani uporabom cijevi i bunara. Uređaji su dizajnirani za skriveni i sigurni položaj niske struje ili svjetlovodnih ožičenja. U ovom članku ćemo pogledati koje se vrste komunikacijskih kanala koriste danas, a koje su značajke njihove uporabe.

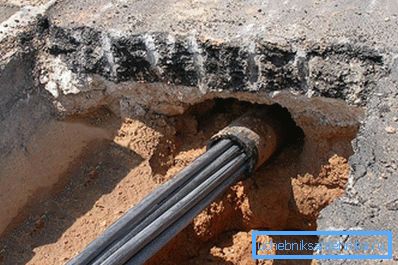

Telefonska cesta u polietilenskim cijevima

Glavne vrste su njihove značajke dizajna.

Izvođenje popravaka prije ugradnje šahtova

Kanalizacijska komunikacija, u skladu s namjenom, podijeljena je u dvije vrste:

  • Glavna kanalizacija - Ovo je složen sustav koji se sastoji od cijevi, bunara i drugih elemenata namijenjenih polaganju kabela za prtljagu.

Gradnja počinje na bušotinama stanice i prolazi glavnim linijama. U tijeku autoceste, na određenoj udaljenosti jedna od druge, postoje inspekcijske bušotine i razvodni ormarići.

Pločice su namijenjene za provjeru integriteta kabela i za njihovu hitnu zamjenu ili popravak. Posebna distribucijska oprema ugrađena je u razvodne ormare, od kojih je glavna linija podijeljena na sekundarne distribucijske vodove.

  • Distribucijska kanalizacija je cjevovod s manjim promjerom poprečnog presjeka od cjevovoda koji se koristi za postavljanje linije. Strukture potječu iz distribucijske opreme i vode izravno krajnjim korisnicima.

Važno: Uobičajeno je postaviti samo prtljažnu liniju u glavnom cjevovodu. U skladu s tim manji je promjer kabela smješten u distribucijskim kanalima. No, ako se različite rute podudaraju, one se mogu postaviti u jedan plinovod.

U skladu s projektnim značajkama komunikacije kanalizacija je podijeljena na:

  • Modifikacije u jednom otvoru u kojima je cjevovod duž cijele duljine jedan kanal;
  • Modulske promjene u kojima se primjenjuju blokovi iz nekoliko cijevi.

Pravila za izgradnju telefonske kanalizacije ukazuju na mogućnost korištenja ne samo betonskih i keramičkih, već i polietilenskih cijevi, čija je cijena manje visoka.

Izbor cijevi određuje se u skladu s geodetskim značajkama regije. Stoga, prije izvođenja građevinskih radova, izradit će se projekt u kojem se, zajedno s parametrima dubine i promjera postavljanja, označava vrsta cijevi u skladu s korištenim materijalima, te tipom i brojem šahtova.

Pravilno dizajniran i izgrađen kanalizacijski sustav omogućuje vam da izvršite zamjenu brtve i instalaciju ožičenja vlastitim rukama. Također možete redovito obavljati mjerenja i održavanje na liniji bez potrebe za otvaranjem površine ceste ili tla.

Osim toga, pravilno oblikovana i konstruirana struktura osigurava optimalnu zaštitu za instalirane ožičenje od elektrokemijskih korozija i mehaničkih oštećenja.

Zahtjevi za građevinske radove

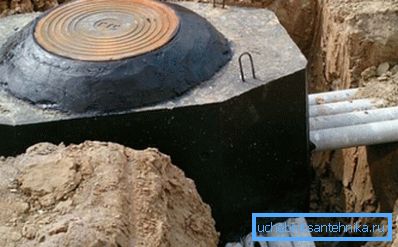

U fotografiji - kutna tipa šahtova

Izgradnja telefonskog kanalizacijskog sustava provodi se u skladu s nizom tehničkih zahtjeva, pravila i propisa (vidi i članak Spajanje perilice rublja na kanalizacijski sustav i vodovod: 5 jednostavnih i neovisnih koraka).

Glavni uvjet za izgradnju telefonskih mreža je dugi operativni život objekata. Usklađenost s ovim zahtjevom određuje izvedba i pouzdanost struktura.

U vezi s pojavom svjetlovodnih mreža, kanalizacijski sustavi izgrađeni su uzevši u obzir mogućnost postavljanja obje vrste mreža. U nekim slučajevima izrađuju se odvojeni cjevovodi, dizajnirani za pojedinačno polaganje optičkih vlakana.

Tijekom projektiranja i naknadne izgradnje kanalizacijskog sustava potrebno je osigurati zaštitu od sljedećih čimbenika:

  • prodor plina ili vode u cjevovode i bušotine;
  • korozivni procesi (elektrokemijska korozija);
  • tektonsku aktivnost i kao posljedicu mehaničkih učinaka i oštećenja mreža;
  • temperaturne efekte.

U skladu s pravilima gradnje, prilikom polaganja podzemne kabelske mreže, neprohodan dio ulice odabran je kvalitetnom cestovnom površinom. Ne preporuča se polaganje cjevovoda ispod križanja kolnika cesta i željeznica gdje se na tlo postavlja znatno mehaničko opterećenje.

Značajke izgradnje uređaja za gledanje

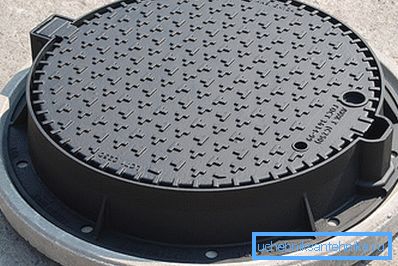

Na fotografiji - otvor (vrsta T) za većinu modernih šahtova

Upute za projektiranje i naknadnu izgradnju komunikacijskih kanala zahtijevaju prisutnost raznih vrsta uređaja za gledanje.

Ispitne bušotine mogu biti sljedeće vrste:

  • kontrolne točke - postavljaju se na ravne dijelove kolosijeka;
  • kutno - ugrađen na plohi rotacije pod kutom većim od 15 °;
  • grananje - instalirano u onim područjima gdje je ruta razvedena u nekoliko različitih smjerova;
  • stanice - instalirani su na dijelove opskrbe ruta na telefonske centrale.

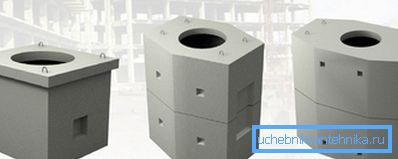

Glavna konfiguracija armiranobetonskih bušotina

U skladu sa zahtjevima za izgradnju telefonske kanalizacije, šahtovi bi se trebali nalaziti na udaljenosti ne više od 150 m. Takvi zahtjevi diktiraju razmatranja jednostavnosti i učinkovitosti prekomjernog ožičenja između bunara tijekom popravka i instalacije.

Ojačani beton može biti montažiran i montažiran. Danas je dopušteno koristiti šahtove izrađene od drugih materijala. Međutim, njihovu upotrebu treba motivirati obilježja lokacije ili karakteristike tla u kojima se mreža produbljuje.

Važno: Kako bi povećali kapacitet kanalizacije, uređaji za pregled koji već upravljaju se ne rekonstruiraju, ali ih nadopunjuju i nove bušotine, koje se nalaze u neposrednoj blizini starih uređaja za gledanje.

Zahtjevi za polaganje kanala

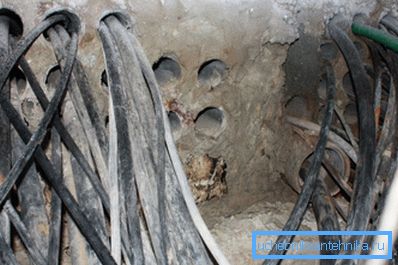

Na slici je primjer distribucije žica u različitim kanalima

Upute za polaganje cijevi moraju zadovoljiti niz zahtjeva, među kojima se primjećuje sljedeće točke:

  • Unutarnja površina korištenih cijevi, bez obzira na vrstu materijala koji se koristi, mora biti glatka.
  • Bez obzira na vrstu cijevi upotrijebljenih, završna konstrukcija ne smije štetno utjecati na ožičenje.
  • Završeni cjevovod treba biti otporan na mehanička opterećenja, promjene temperature i efekte podzemne vode.
  • Pri raspoređivanju distribucijskih mreža treba koristiti polietilenske cijevi s unutarnjim presjekom od 55-58 mm.
  • U rasporedu mreža debla koriste se cijevi od betona ili azbestnog cementa s unutarnjim promjerom poprečnog presjeka od 90-100 mm. U nekim slučajevima mogu se koristiti polietilenskih analoga promjera najmanje 63 mm.

Značajke postavljanja mreže

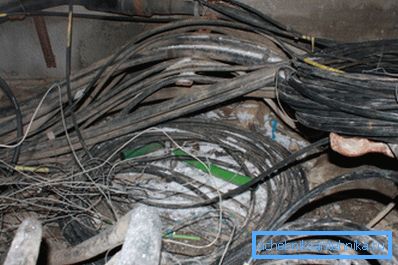

Primjer neprofesionalnog rada s mrežnim vlaknima i koaksijalnim ožičenjima

Kanali se mogu postaviti kabeli za sve vrste komunikacije.

Polaganje se provodi u skladu sa sljedećim zahtjevima:

  • Polaganje se izvodi u slobodnim komunikacijskim kanalima, u kojima ne smije biti smješteno najviše šest žica iste vrste.
  • Komunikacijski kanali u kojima se usmjerava vlakna ne smiju se koristiti za smještaj električnih kabela.
  • Ako je kanal zauzimao električni kabel, polaganje nearmarkiranih optičkih vlakana dopušteno je samo u unaprijed postavljenim polietilenskim cijevima PND-32-T.
  • Oklopljeni kabeli postavljeni su na slobodne i zauzete kanale bez uporabe polietilenskih cijevi.
  • Postavljanje neuređenog provođenja obavlja se u kolektorima malog dijela.
  • Promjeri postavljenih komunikacijskih kabela ne smiju premašiti 75% promjera poprečnog presjeka kanala.

Metode polaganja kabela

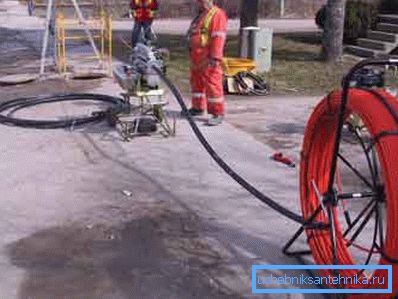

Na fotografiji - korištenje ručnog vitla s čeličnim kabelom

Metode povlačenja kabela ovise o vrsti i težini.

Ovi parametri moraju se uzeti u obzir kod odabira prikladne metode i odgovarajućeg alata.

  • Kabeli s masom većim od 1500 kg / km ručno se izvuku sintetičkim ili čeličnim kabelom;
  • Kabeli s masom ne više od 6000 kg / km izvlače se pomoću ručnog vitla opremljenog čeličnim kablom promjera najmanje 8 mm;
  • Kablovi s masom većim od 6000 kg / km vuče se pomoću stroja i čeličnog užeta promjera najmanje 11,5 mm.

zaključak

Sada znate koja je moderna telefonska linija, kako se gradi i kako se njime upravlja. Više korisnih i informativnih informacija možete pronaći promatranjem videa u ovom članku (pročitajte i članak Polipropilenske kanalizacijske cijevi - inovativno rješenje na području vodoopskrbe).
