Tlačni kanalizacijski uređaj

Kanalizacijski otpad je mreža, čiji su spojevi smeće, crpna stanica i cjevovod koji silom odvozi odvode. Postavljanje priključaka za kanalizaciju koji se spajaju na postojeću mrežu. Da bi napravili uređaj kanalizacijske vodovode, potrebni su određena znanja i vještine.

karakteristike

Kanalizacija je gravitacija i pritisak. Svaki sustav je postavljen na temelju vanjskih uvjeta. Ako vanjski čimbenici ne dopuštaju izgradnju vlastitog kanalizacijskog sustava, tada se gradi pritisak koji ima svoje prednosti:

• Dugi vijek trajanja. Ako uzmemo u obzir lijevanog željeza, PE ili PVC cijevi, koje se često koriste za kanalizaciju, nedavno su proizvedene dovoljno visoke kvalitete.
• Vjerojatnost blokada u cjevovodima je minimizirana. Suvremene crpke opremljene su sječivim rubovima koji razgrađuju tkivo i druge čvrste frakcije koje se nalaze u domaćim otpadnim vodama.
• Usporedna štednja. To vrijedi za sustav otpadnih voda koji ima veliku duljinu i mali promjer.
• Jednostavna pravila rada.
• Relativno jednostavna i brza instalacija. Za instaliranje gotovih KNS-a ne morate obavljati velike zemljane radove. Isto vrijedi i za ugradnju tlačnih cjevovoda, koji se pokreću gotovo paralelno s reljefom zemlje.
• Kompaktni CND. Crpna stanica za kanalizaciju ne zauzima puno prostora, tako da se može postaviti čak iu podrumu kuće.

Tlačna kanalizacija je uređena u sljedećim slučajevima:

• Domaća kanalizacijska cijev za ispuštanje otpadnih voda u privatnoj kući nalazi se ispod točke spajanja, primjerice postojeće kanalizacijske mreže;
• teren duž linije polaganja tlačne kanalizacije ima značajne razlike;
• primijeniti zatvorenu metodu polaganja cjevovoda preko ceste;
• tip tla ili iz drugih razloga isključuju mogućnost dubokog rova;
• tlačna cijev malog promjera.

Projektiranje

Dizajn tlačne kanalizacije može napraviti bilo koju relevantnu organizaciju specijaliziranu za izgradnju. Ako imate potrebna znanja, to se može obaviti samostalno.

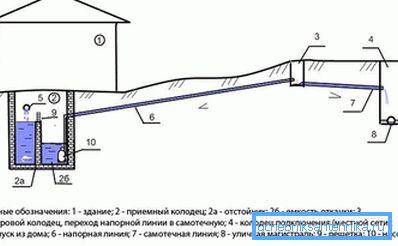

Izrada tlačne kanalizacije započinje istraživanjem geoloških i geodetskih podataka. Iz njih prolazi se bušotina odabrana na mreži postojećeg kanalizacijskog sustava i privlači se put polaganja cjevovoda. Tijekom dizajna određuje se dubina polaganja cjevovoda i njegov promjer, označit će se strukture i spojnice na cesti, odabrat će se crpka, bit će odabrana vrsta i kapacitet. Da biste odabrali crpku, morate napraviti hidraulični proračun i zakazati zajednički rad tlačne cijevi i jedinice. Prilikom odabira crpke potrebno je uzeti u obzir geometrijsku visinu dizanja i gubitak tlaka duž duljine cjevovoda za kanalizaciju. Kod postavljanja cijevi potrebno je uzeti u obzir teren i pokušati ne pretjerano produbiti cjevovod. Da biste to učinili, duž duljine rute morate mijenjati padine. Bušotina mora biti najniža u sustavu. Ako postoji mogućnost, poželjno je ugraditi bunar sa opremom na autocestu, u kojoj će sustav kanaliziranog voda biti pretvoren u gravitacijski protok. Ako reljef dopušta, gravitacijska cijev treba biti što dulje moguća, a tlačni cjevovod treba biti kraći.

Savjet! Često su neki vlasnici susjednih zgrada koji se spremaju na izgradnju kanalizacije zadovoljni zajedničkim prijamnim bušenjem, na koji povezuju svoje interne sustave i iz kojih grade jednu podružnicu pod pritiskom.

Posebne značajke

Crpna stanica je glavna komponenta tlačne kanalizacije. Dizajn KNS uključuje rotor, koji ima rezne rubove. Zahvaljujući njima, čvrste frakcije su drobljene i ne ometaju efluent za slobodno prolaz kroz cjevovod čiji promjer može biti do 110 mm. Svi dijelovi crpke izrađeni su od metala visoke čvrstoće, stoga uređaj ima prilično dug životni vijek. Umjesto cijevi od lijevanog željeza, koje su nedavno korištene u instalaciji tlačne kanalizacije, sve se više koriste polietilen ili polivinil klorid. S promjerom cijevi do 90 mm, takvi proizvodi se isporučuju u zavojnice, što je pogodno za ugradnju.

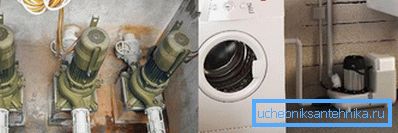

Pumpne stanice mogu se podijeliti u dvije vrste:

• U kući. Takav KNS odvodi otpadnu vodu iz jedne kuće. Oni uključuju pumpu s brusilicom i plastičnim kućištem. U pravilu je takva struktura instalirana u podrumu.
• Eksterijer. Namijenjeni su za ispumpavanje otpada iz nekoliko kuća. Ispuštaju vodu iz spremnika u koju kanalizacija dobiva gravitaciju iz različitih zgrada. Otpadne vode se isporučuju u postrojenje za pročišćavanje otpadnih voda ili na postojeći kanalizacijski sustav.

Ako vam je potrebna veza u kanalizacijski sustav, morate prikupiti potrebni broj dozvola i certifikata, sastaviti ugovor o prijamu odvoda i pozvati posebnu posadu za izgradnju.

Odabir pumpe

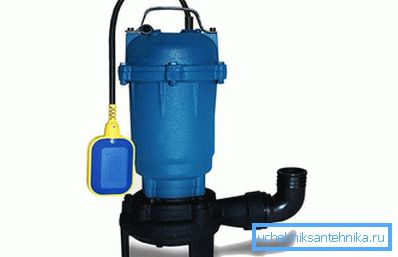

Vrsta pumpe se odabire ovisno o sastavu otpadnih voda. Za odvode ekonomskog podrijetla iz tuš, umivaonik i sudoper, obična pumpa može biti prikladna. Ali budući da se također koriste fekalne nečistoće iz WC školjke, koje također mogu dobiti krute fragmente, pumpa mora biti odabrana s mlinacom. Njegova prisutnost smanjuje promjer tlačne cijevi na 40 mm.

Budući da se velike količine tekućine ispuštaju iz kupki, fontova i bazena, pumpe za njih moraju imati visoku učinkovitost. Osim toga, njihov neprekidan rad trebao bi biti dugotrajno osiguran. Drugi faktor koji treba uzeti u obzir prilikom odabira vrste crpke, trebao bi biti dizajniran za temperature vode do 70? C, koji dolaze iz odvoda perilice suđa i stroja za pranje rublja.

Kod postavljanja crpke postoje određena pravila:

• temperatura signala plus mora uvijek biti na mjestu postavljanja crpke;
• mjesto za postavljanje KNS-a mora se očistiti i imati pristup pristupu;
• na donjoj strani strukture treba postaviti potporni savij s posebnom prirubnicom;
• pritisak cijevi je podržan na koljenu;
• cijev na vrhu bunarića je pričvršćena s nosačem pričvršćenima na zid strukture;
• cjevovod mora biti instaliran u skladu s pravilima - bez izobličenja i naprezanja. Promjer cijevi za ispuštanje mora biti manji od usisa;
• da bi se isključila povratna struja, na tlačnoj cijevi nalaze se kontrolni ventil i ventil;
• za spuštanje i podizanje crpke, koristi lanac fiksiran na jedinici i vodilicu;
• kada pumpa dosegne niži koljeno, dolazi do čvrstog spoja.

Uređaj za montažne uređaje

Kada se dogodi uređaj za kanalizaciju tlačne glave, predgotovljena bušotina je važna veza u konstrukciji. Mora biti instaliran u blizini kuće za primanje otpadnih voda. Dno i zidovi bušotine moraju biti sigurni za vodonepropusnost. Inače, postoji velika vjerojatnost da će kanalizacija propasti u zemlju. Završne površine obično su izrađene od betona, ukrasa ili pečenih opeka. Debljina treba konačno dosegnuti oko 25 cm. Vanjsku stranu zidova može se izolirati slojem bitumena, s unutarnje strane bušotina se žbuka, tj. Šavovi se protrljaju. Često se koristi za izradu betonskih prstenova, koji su složeni na posebnu ploču.

Da bi se crpka mogla raditi dulje, poželjno je organizirati bunar iz dva dijela. Prvi odjeljak skuplja otpadne vode. U drugom, potrebno je instalirati crpku koja će raditi nakon preljeva vode iz prvog odjeljka i dosegne određenu razinu. U tom slučaju, krute frakcije će ostati u prvom odjeljku.

Savjet! Ako je bušotina jednodijelna, tada je ugrađena potopna pumpa za otpadne vode s brusilicom.
