Svrha pisanja ovog članka je sastaviti osnovne zahtjeve za dimenzije i udaljenosti, koje treba slijediti prilikom polaganja drenažnog sustava. Moramo saznati koja je minimalna udaljenost između šahtova kanalizacije, koja je veličina zaštitne zone postrojenja za obradu i što može biti promjer kanalizacijskih cijevi. Idemo.

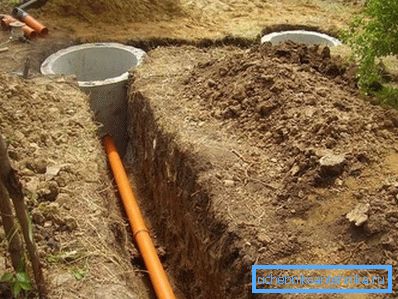

Kanalizacijske bušotine.

Izvori informacija

Glavni izvor informacija za nas bit će SSSR Državni odbor za gradnju, SNiP 2.04.03-85, usvojen 1986. godine. Regulira polaganje vanjskih kanalizacijskih mreža i izgradnju povezanih struktura.

Zanimljivo je: gotovo identično s njim usvojena je SNiP 3.05.04-85, koja opisuje zahtjeve za izgradnju vanjskih vodoopskrbnih i kanalizacijskih mreža. Ako je prvi dokument posvećen uglavnom dizajnu otpadnih sustava, drugi se usredotočuje na korištene materijale i tehnologiju ugradnje.

Morat ćemo prikupiti neke podatke u drugom dokumentu - kodeksu pravila SP 32.13330.2012. Ovo je ažurirana verzija SNiP 2.04.03-85, odobrena 2013. godine, koja ne otkaže njezin učinak, ali uvodi neke dopune tekstu.

bunara

Počnimo sa zahtjevima za lokaciju bušotina. Da biste to učinili, morat ćemo početi ispitivati ​​njihove vrste.

Vrste i svrha

  • Ispitne bušotine služe za kontrolu rada kanalizacijskog sustava i, najvažnije, za čišćenje u slučaju neizbježnih blokada.
  • Rotary - obavlja iste funkcije na mjestima promjene smjera kretanja zaliha. Svaka zavojnica uvijek je mjesto povećanog rizika; pristup do njega potpuno rješava taj problem, omogućujući vam da očistite zalijevanje kada se dogodi.

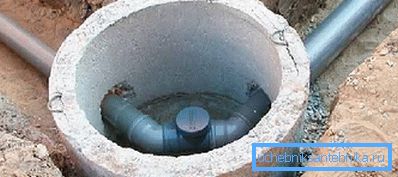

U foto - rotacijskoj kanalizaciji dobro. Na prekretnici postoji revizija za čišćenje začepljenja.
  • Kompenzacija diferencijalnog nagiba. Prekomjerna pristranost nije manje štetna za rad sustava otpada od njegove odsutnosti: pretjerano brzo kretanje otpadnih voda dovodi do činjenice da se čvrste frakcije akumuliraju u cijevi, postupno smanjujući njegovo odstranjivanje.
  • Hubovi su opremljeni na spojevima cjevovoda.

lokacija

Najmanji razmak između šahtova kanalizacije prema SNiP za šahtove određuje se veličinom cijevi koja ih povezuje.

Promjer, mm Najkraća udaljenost, m
150 35
200 - 450 50
500 - 600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
Preko 2000 250 - 300

Nodalne bušotine, kao što je lako pogoditi, opremljene su na svim mjestima povezanim s kanalizacijskim vodovima; rotirajući - gdje cijev mijenja smjer. Osim toga, trebalo bi ih predvidjeti u projektu na mjestima promjene nagiba ili sekcije.

veličina

Dijelom okruglog bušotina ponovno određuje dio cijevi:

  • Do 600 mm do 1 m;
  • 700 mm - 1,25 m;
  • 800 - 1000 mm - 1,5 m;
  • 1200 mm - 2 m.
Dvije najpopularnije veličine bunarića.

Međutim: s dubinom većom od 3 m, najmanji promjer je 1,5 m.

Visina radnog dijela bušotine (od ladice ili polica do poklopca) obično je jednaka 1800 mm. Jasno je da upute nisu uvijek primjenjive: teren može prisiliti povećati ili smanjiti dubinu. Ako je 1,2 metra ili manje, poprečni presjek se povećava s obzirom na gore navedene vrijednosti za 300 mm; dok ne smije biti manja od jednog metra.

Grli nisu izrađeni od 700 mm; kada koristite velike cijevi, trebali bi preskočiti alate za čišćenje.

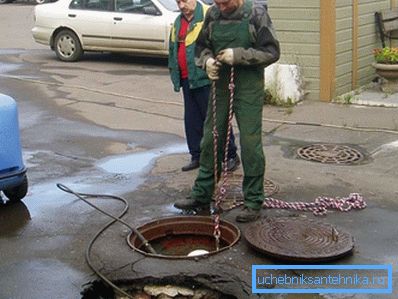

Suženi vrat otežava čišćenje bušotine.

cijevi

Kod postavljanja sustava odvodnje treba se temeljiti na sljedećim najmanjim vrijednostima veličine cijevi:

Objekt Najmanji promjer, mm
Intra četvrt stambene i industrijske mreže 150
Ulica mreže domaće i industrijske uporabe 200
Intra-četvrtina oluja mreže 200
Mreža uličnih oluja 250
Intra četvrt i ulična mreža u naseljima s otpuštanjem od manje od 300 m3 dnevno 150

Osim toga, SNiP regulira padinu cijevi.

To je važno ne samo za vanjske mreže: ove iste vrijednosti treba slijediti prilikom postavljanja unutarnjih kanalizacijskih stanica svojim rukama.

  • Za cijevi od 50 mm optimalni nagib je 0,035 (3,5 cm po linearnom metru).
  • Za 110 - 0.02.
  • 150-0,01.
  • 200 - 0,008.
Optimalna i minimalna dopuštena nagib za najpopularnije veličine.

Zona sanitarne zaštite

Njihovu veličinu određuje i vrsta strukture i njegova izvedba.

struktura Veličina zoni sanitarne zaštite u metrima s kapacitetom, tisuću m3 / dan
Do 0,2 0,2 - 5 5 - 50 50 - 280
Polje filtra 200 300 500 -
Poljoprivredno polje za navodnjavanje 150 200 400 -
Biološki ribnjak 200 200 300 300
Pumpa stanica 15 20 20 30

Što bi trebala biti udaljenost od kanalizacije do podruma vikendice?

Ovdje su parametri koji treba slijediti pri izradi autonomnog kanalizacijskog sustava za privatnu kuću (kapacitet - manje od 15 kubnih metara dnevno).

  • Zona sanitarne zaštite polja podzemne filtracije je 15 metara.
  • Za filtarski rov ili pijesak i šljunčani filter, to je 25 m.
  • Septni spremnik može se graditi 5 metara od temelja, a filter kanu može se graditi na 8.

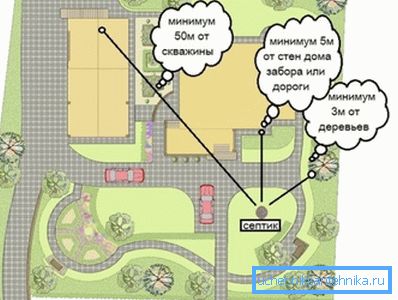

Mjesto septičkog spremnika u vrtu.

Okreće se, dubina

Koji je najmanji radijus okretanja kolektorske cijevi?

  1. Sa svojim poprečnim presjekom do 1200 mm, jednak je promjeru cijevi.
  2. Ako je cijev deblje od 1200 mm, minimalni polumjer okretanja jednak je pet promjera.

Važno: u potonjem slučaju, inspekcijska bušotina treba biti konstruirana na početku i na kraju okretne krivulje.

Koja je minimalna dubina koju možete postaviti na kanalizaciju?

Vrijednost se prvenstveno određuje dubinom zamrzavanja tla i iskustvom rada kanalizacijskih mreža u regiji.

Ako nema radnih podataka, minimalna dubina kanalizacijske cijevi je:

  • S presjekom do 500 mm - 0,3 m iznad dubine zamrzavanja tla;
  • S većim presjekom - 0,5 m iznad razine zamrzavanja.
Najmanja dubina cijevi promjera 0,5 m.

U oba slučaja, udaljenost od vrha cijevi do površine tla ili nula nivoa ne može biti manja od 0,7 m. Cijena prekoračenja ovog pravila je povećana vjerojatnost zamrzavanja cijevi na vrhuncu mraza i oštećenja prolaznim vozilima. Ako je, iz nekog razloga, stanje nepraktično, cijevi se polože u betonsku ladicu i dodatno izoliraju.

zaključak

Nadamo se da će materijali koji se nude čitatelju pomoći u dizajnu i samogradnji. Kao i obično, video u ovom članku sadrži dodatne tematske informacije. Sretno!
