Vanjske kanalizacijske mreže: struktura i regulatorni

Kako sustav otpada radi izvan kuće? Koji materijali se koriste za njegovu izgradnju? Postoje li građevinski kodovi za vanjske kanalizacijske mreže? Pokušajmo to shvatiti.

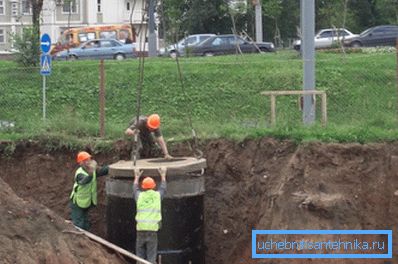

Dobro postavljanje kanalizacije.

Uređaj: upravo o kompliciranom

Prvo, saznajmo kako sve funkcionira.

Nakon napuštanja kanalizacijskog sustava kod kuće, tekuće otpadne vode ulaze u bušotinu. Tipična shema spajanja zidova bušotine s otpuštanjem je izuzetno jednostavna: cijev prolazi kroz rupu u armiranom betonskom prstenu; ulaz je zapečaćen cementom i mortom.

Dno bunara je betonska ladica koja usmjerava odvodne kanale na spojnu cijev između bunara. U pravilu, broj bušotina odgovara broju ulaza u stambenu zgradu. Smjer kretanja otpadnih voda odabran je uzimajući u obzir olakšanje terena.

Kapetan očiglednost sugerira: u nedostatku nagiba ili potrebu da se sila odvodi kako bi se kretali u smjeru uzdizanja terena, kretanje odvoda može se postići promjenom dubine bunara. Osim toga, u nekim su slučajevima pritisci na kanalizacijske lokacije; Fekalne pumpe odgovorne su za oporabu kanalizacije.

Pumping kanalizacijsku stanicu broj 2, grad Lyubertsy.

Kako se kanalizacijski tokovi spajaju, promjer cijevi koji povezuju bušotine se povećava. Sva pražnjenja četvrti ili nekoliko okruga u gradu kombiniraju se u kolektoru - Najveći cjevovod, koji nosi sadržaj u postrojenje za obradu. Tamo, otpadne vode se filtriraju, dezinficiraju i ispuštaju na reljef ili na bilo koje lokalno vodeno tijelo.

Koji materijali se koriste u izgradnji raznih kanalizacijskih objekata?

  • Tradicionalni materijal za zidove bunara - crvena keramička opeka - prije pola stoljeća zamijenjen je armiranim betonskim prstenovima; sada se postupno zamjenjuju polietilenskim i polipropilenskim jažicama.
  • Cijevi su od lijevanog željeza i plastike - polietilen, polipropilen i polivinil klorid. Često se koriste azbestni cement, keramika i armirani beton.
  • Za izradu kolektora koriste se armirano betonske i keramičke cijevi. Pored njih, u mnogim gradovima nalaze se kolektori s lukovima od opeke i monolitnim armiranobetonskim strukturama.

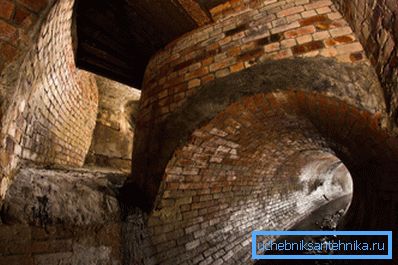

Kolekcionar opeke u Moskvi.

Regulatorni zahtjevi

Moramo proučiti dva dokumenta koji su izravno povezani s temama od interesa za nas.

  1. SNiP na vanjskim vodoopskrbnim i kanalizacijskim mrežama ima broj 3.05.04-85, a pušten je u rad 1986. godine.
  2. Osim toga, postavljanje vanjskih kanalizacijskih mreža regulirano je skupom pravila SP 32.13330.2012. Deklarira se kao ažurirana verzija SNiP 2.04.03-85 izdana istodobno s prethodnom.

Odaberite ključne točke iz teksta.

SNiP 3.05.04-85

Postavljanje vanjskih mreža vodoopskrbe i kanalizacije uz korištenje zvonolikih cijevi na terenu uz padinu izvodi se s orijentacijom prema nagibu utora.

Ravnost dijela kanalizacije između bunarića provjerava se s ogledalom za čišćenje. Vodoravna tolerancija ne prelazi četvrtinu promjera, ili ne više od 5 cm sa svake strane; vertikalna odstupanja nisu dopuštena. Ispitivanje svakog odjeljka provodi se dvaput - prije i poslije punjenja cjevovoda.

Odstupanje gornjeg dijela kanalizacijske cijevi od projektnog položaja ne smije biti duže od 30 milimetara, bez obzira na dužinu mjesta.

Cijev između bušotina mora biti savršeno ravno.

Cijevni elementi su centrirani prilikom polaganja, tako da je širina proreza konstantna.

Tijekom pauze u polaganju krajevi cijevi su prigušeni.

Spojevi sa brtvama utičnice ne mogu se pridružiti zamrznuti.

Cijevi od lijevanog željeza

Spojevi prirubnice cijevi od lijevanog željeza su zapečaćeni kabolom (tarred ili bituminizirana konoplja). Poželjno je zaštititi brtvu s azbestnim cementnim bravama. Osim toga, dopušteni su brtveni spojevi i gumeni o-prsteni.

Dubina ugrađivanja utičnice regulirana je dokumentom.

Promjer cijevi, mm Dubina brtve, mm
Uže-pređe Cabol i azbestna cementna brava zaptivna smesa
65-200 35 30 50
250-400 45 35 60
600-1000 50 40 70

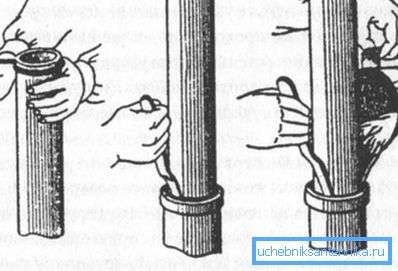

Jurnjava zvono s pečatom cementne brave.

Azbestne cementne cijevi

Veličina razmaka između krajeva priključenih cijevi je:

  • S promjerom do 300 mm do 5 mm.
  • Promjerom od 300 mm do 10 mm.

Prije spajanja spoja za kanalizacijsku cijev trebao bi označiti početni i radni položaj spojke.

Zglobovi azbestno-cementnog dijela s lijevanim željeznim slojem izrađeni su pomoću lijevanih željeznih spojeva.

Cijevi od betona i armiranog betona

Koriste se prvenstveno za olujne kanalizacije.

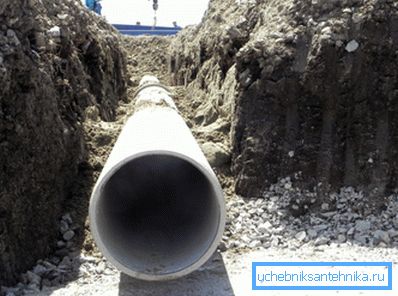

Postavljanje odvodne cijevi s armiranobetonskim cijevima.

Veličina razmaka između završne plohe i površine potiska na priključnici utičnice je:

  • Za kanalizaciju s promjerom do metra - 12-15 mm, preko metar - 18-22.
  • Za kanalizaciju slobodnog protoka promjera 700 mm - 8-12 mm, preko 700 mm - 18-22.
  • Za spajanje spojeva - do 25 mm bez obzira na promjer.
  • Metode brtvenih spojeva slične su onima opisanim za cijevi od lijevanog željeza - s jednim izmjenama: preporuča se uporaba samo polisulfidnih brtvila. Dubina ugrađivanja također je regulirana u ovom slučaju:
Promjer, mm Dubina brtve, mm
Uže-pređe Cabol s azbestnim cementnim bravama zaptivna smesa
100-150 25 25 35
200-250 40 40 40
400-600 50 50 50
800-1600 55 55 70
2400 70 70 95

Imajte na umu: za odvodne cijevi, utičnica se može potpuno zabrtviti cementnom ocjenom B7.5. Prilikom pripreme otopine vlastitim rukama potrebno je 5,24 dijela pijeska za 1 dio cementa.

keramika

Razmak između krajeva promjera do 300 mm je 5-7 mm, s velikim promjerima - 8-10.

Odvodna cijev za keramičku cijev.

Može se upotrijebiti za brtvljenje utičnica:

  • Već smo poznati kabol sa zaključavanjem napravljenim od cementnog morta razreda B7.5.
  • Asfaltna mastika (pri temperaturama manjoj od 40 ° C).
  • Polisulfidne brtvila.

Upute za odabir dubine pečata su ovdje:

Promjer, mm Dubina brtve, mm
Uže-pređe Kabolka s bravom Mastika, brtvilo
160-300 30 30 40
350-600 30 38 45

plastika

Posljednjih godina, plastični kanalizacijski sustavi uglavnom su prisiljavali na konkurentska rješenja kako bi napravili mjesta. Glavni razlog njegove popularnosti je cijena: recimo da su PVC cijevi jeftinije od lijevanog željeza 3-5 puta.

Upute za ugradnju u SNiP odnose se na cijevi od polietilena i polivinil klorida.

  • Spojevi polietilenskih cjevovoda izrađuju se metodom kontakta za zavarivanje kontakata ili utičnicom. Istodobno se različite vrste polietilena (HDPE i LDPE) ne mogu međusobno povezati.

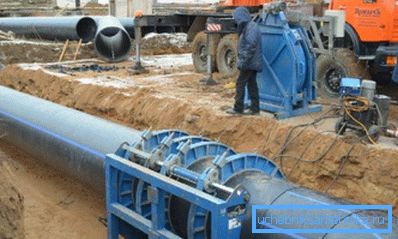

Zavarivanje HDPE cijevi.
  • Izgradnja vanjskih vodoopskrbnih i kanalizacijskih mreža pomoću polietilenskih cijevi i spojeva može se provesti na temperaturama koje nisu niže od + 10 ° C. Kod hladnoće, zavarivanje se provodi u toploj prostoriji (na primjer, u mobilnom šatoru koji se grije s dizalicom topline).
  • Mjesto zavarivanja mora biti zaštićeno od prašine i kontakta sa snijegom ili kišom.
  • PVC cijevi povezane ljepilom ili pomoću gumenih brtvila. Za lijepljenje upotrijebljenog gipk-127 ljepila. Mjesto lijepljenja ne smije biti podvrgnuto mehaničkom stresu 15 minuta; hidraulički testovi se provode najranije u danu.

Važna točka: temperatura na kojoj se obavlja vezivanje je također ograničena. Trebao bi biti +5 do +35 stupnja.

test

Kako se ispituju otvorene vode i kanalizacijske mreže?

Tlačni cjevovodi se hidraulički ispituju pumpanjem vode. Međutim, ako postoje tehničke poteškoće s njegovim podnošenjem, neki cjevovodi mogu se testirati zrakom.

U kojim slučajevima su dopuštena pneumatska ispitivanja?

  • S radnim tlakom azbestnog cementa, armiranog betona i cijevi od lijevanog željeza do 5 atmosfera.

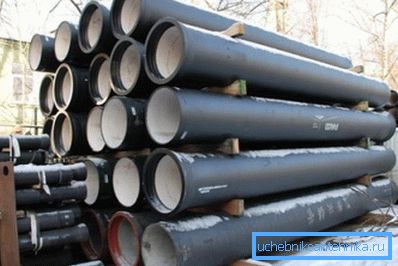

U tlačnim cijevima od lijevanog željeza.
  • S radnim tlakom podzemnih čeličnih cijevi do 16 atmosfere, iznad zemlje - do 3. Međutim, polaganje kanalizacije s čeličnim cijevima je najrjeđi izuzetak.

Naputak: jedan tlak od 1 atmosfere (1 kg / cm2) podiže vodeni stup na visinu od 10 metara. Na taj način, zrak može biti testiran tlačnim kanalizacijom s visinskom razlikom do 50 metara.

Ispitivanja se izvode u dvije faze:

  1. Nakon spajanja sa svim zglobovima i djelomično ispunjavanjem tlom (do pola vertikalnog promjera). S tim u svezi mora biti dostupan za pregled.
  2. Nakon završnog ispunjavanja, ponavlja se test - već u nazočnosti kupca i predstavnika operativne organizacije.

Što je s nenaplačnim cjevovodima, koji uglavnom uključuju kanalizaciju?

Ako bi pojednostavnili formulacije navedene u dokumentu, ispitivanje curenja može se provesti na dva načina:

  1. Na niskim razinama podzemnih voda (na suhim tlima) cjevovod se napuni vodom. Njegova razina ne smije pasti za vrijeme ispitivanja.
  2. Kada je visoka podzemna voda, naprotiv, nedostatak vode u cijevima će pokazati nepropusnost.

Kao što je dogovoreno s kupcem, testiranje cjevovoda može biti selektivno.

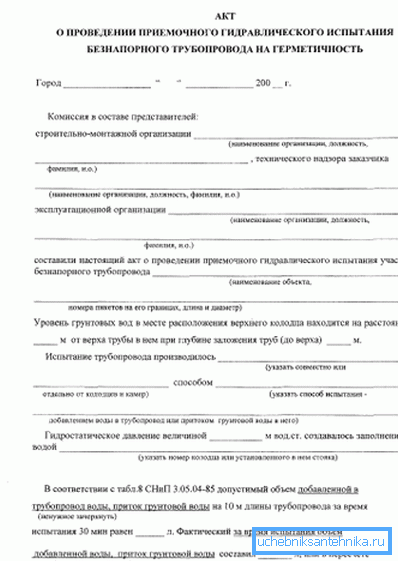

Testni certifikat.

SP 32.13330.2012

Koji zahtjevi moraju zadovoljiti vanjsku kanalizacijsku mrežu prema SP 32.13330.2012?

Prilikom projektiranja kanalizacijskog sustava treba razmotriti mogućnost korištenja obrađenog otpadnog voda za vodoopskrbu proizvodnje i navodnjavanje poljoprivrednog zemljišta ili uređenje okoliša.

Prilikom spajanja na kanalizacijsku mrežu poduzeća izvan njihovog teritorija, izgrađuju se kontrolne bušotine.

U nekim slučajevima potrebno je osigurati ugradnju mjerača otpada:

  • Ako poduzeće nema centraliziranu vodu ili se isporučuje s vodom iz više izvora;

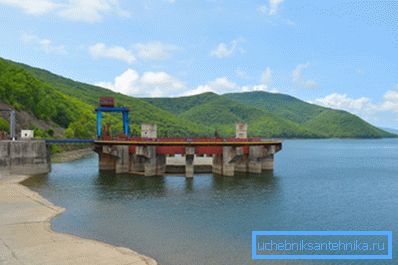

Mnoga poduzeća imaju vlastiti unos vode.
  • Ako proizvodni proces podrazumijeva neravnotežu između potrošnje vode i ispuštanja vode više od pet posto.

Dopušteno je kombinirati odvode nekoliko poduzeća, ali tek nakon što prođu kontrolne bušotine.

Stupanj obrade otpadnih voda uređen je općinskim službama. U slučaju nepoštivanja otpadnih voda s tim zahtjevima, rad na njihovom prethodnom postupku dodjeljuje se poduzeću.

Odvodnja s nekih područja ne smije se ispuštati u olujne kanalizacije bez prethodnog čišćenja.

Popis uključuje:

  • Industrijske zone poduzeća;
  • carpool;
  • Benzinske postaje;
  • Gradilišta;
  • Autobusne stanice i parkirališta;
  • Trgovački centri;
  • Skladišta.

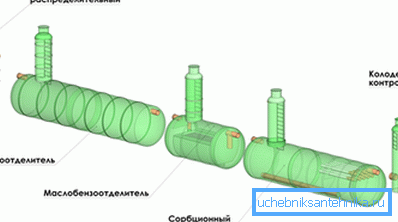

Shema lokalnih postrojenja za obradu.

Kako bi se osiguralo nesmetano odvijanje dokumenta otpadnih voda, preporučuje se niz mjera:

  1. Umnožavanje izvora energije u tlačnim područjima. Kao pričuvni izvor može se koristiti kao autonomna elektrana ili baterija.
  2. Umnožavanje komunikacija i uređaja zaobići linije za rješavanje problema salvo ispuštanja.
  3. Spremnik spremnika uređaja, opet ispunjen salvo iscjedakom i ispumpavan kasnije u normalnom načinu rada.
  4. Odjeljivanje kanalizacijskih sustava s mogućnošću odlaganja odlomaka radi popravka ili održavanja.

Najmanji promjeri cijevi za gravitacijsku odvodnju određeni su servisiranim objektom:

Objekt Najmanji promjer, mm
Ulica mreže za kućnu otpadnu vodu 200
Intra tromjesečna mreža za kućnu otpadnu vodu 150
Storm ulica mreža 250
Oluja Intra mreže 200
Ulica mreže u naseljima s dnevnom potrošnjom vode manjim od 300 m3 150
Industrijska mreža 150

Smanjeni promjer olučne vode donosi vrlo predvidljive posljedice.

zaključak

Nadamo se da će informacije i regulatorne reference biti korisne čitatelju. Kao i obično, u ovom članku videozapisa možete pronaći dodatne materijale na vanjskoj kanalizaciji. Sretno!
