Vanjski kanalizacija: kako brzo i jeftino izgraditi pouzdani

Sustav uklanjanja otpadnih voda iz privatne stambene zgrade, za razliku od stana, sastoji se od tri glavna elementa. Jedan od njih je otvorena kanalizacija. Unatoč očitoj jednostavnosti, uputa za polaganje vanjskog plinovoda ima mnoge nijanse i značajke, što će biti obrađeno u nastavku.

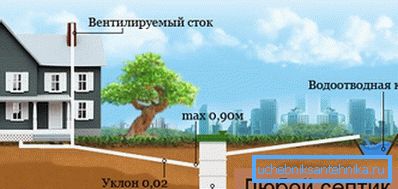

Vanjski kanalizacijski sustav - nužan element sustava odvodnje prljave vode

Materijali koji se koriste

Prije početka instalacije vanjskog kanalizacijskog sustava potrebno je utvrditi materijal iz kojeg se izrađuju potrebne kanalizacijske cijevi, spojnice i fitinzi.

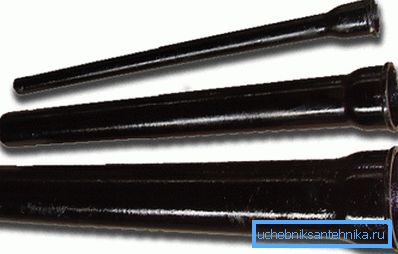

Fotografije od lijevanog željeza cijevi za kanalizaciju

Trenutno se primjenjuje:

  • od lijevanog željeza - cijevi se prilično puno vagaju, imaju grubu unutarnju površinu koja doprinosi stvaranju blokade kanalizacije, a za ugradnju je potrebna uporaba specijalizirane tehničke opreme;
  • beton - masovne konstrukcije, koje se rijetko koriste za izgradnju pojedinih vanjskih kanalizacijskih mreža;
  • keramika - Dobar izbor, ali proizvodi su previše krhki i mogu biti oštećeni u procesu polaganja;
  • azbestni cement - cijevi od toga su također prilično krhke i praktički nisu nedavno korištene zbog pojave suvremenijih materijala;
  • plastika;
  • GRP.

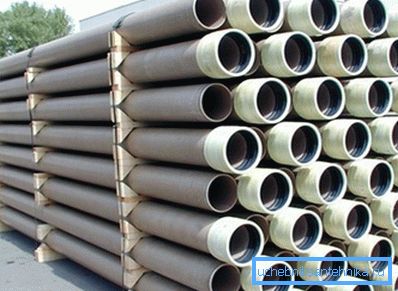

Cijevi od stakloplastike

Plastika je osobito popularna.

Takve cijevi i spojnice:

  • imaju malu težinu;
  • imaju dobru snagu;
  • otporan na kemikalije;
  • za instalaciju ne zahtijeva posebnu opremu;
  • glatka unutarnja površina sprječava začepljenje;
  • materijal je u stanju izdržati niske temperature okoline.

Što se tiče staklenih vlakana, vanjska kanalizacija ovog materijala je također moguća, ali cijena takvih dijelova bit će mnogo veća.

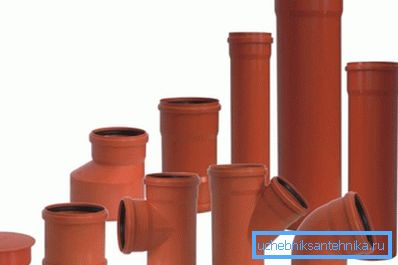

Materijal za polaganje vanjske kanalizacije

Postoji nekoliko vrsta plastičnih cijevi:

  • polipropilen;
  • polietilen;
  • polietilen klorid - najbolja opcija, jer može izdržati nisku temperaturu okolnog zraka i visoki protok tekućine kroz njih.

Savjet! Za ugradnju kanalizacijskog cjevovoda koji spaja unutarnju kanalizaciju sa septičkom jarmom, dovoljno je koristiti plastične proizvode promjera 110 mm. U slučaju kada cijev bude izložena vanjskim opterećenjima, nabavite dvoslojne valovite dijelove.

Procjena troškova nabavljenih materijala i usluga ugradnje bit će vrlo korisna. Neke od njegovih radova mogu se obavljati samostalno, što će vam uštedjeti novac.

Postupak montaže

Zahtjevi regulatornih dokumenata

Prilikom stvaranja razmatrane inženjerske mreže potrebno je pridržavati se određenih standarda utvrđenih relevantnim dokumentima. SNiP na vanjski vodoopskrbu i kanalizaciju zgrada imaju broj 3.02.01-87.

Razmotriti osnovne zahtjeve gore navedenih pravila:

  1. Širina cijevi rova ​​treba biti prikladna za polaganje. Najmanja udaljenost između bočne stijenke iskopa i cjevovoda je 20 cm (za cijevi veličine do 220 mm) i 35 cm za velike dijelove.
  2. Dno jame trebao bi biti ravno, nema područja zamrznutog tla, kamenja i čvrstih ukrasa, koje će biti postavljene kanalizacijske cijevi. Sva takva mjesta trebala bi biti posuti labavom tlu.
  3. Za raspored jastuka potrebno je koristiti pijesak ili lomljen kamen s udjelom od najviše 20 mm. Debljina sloja - 15-20 cm Na mjestima oblikovanih dijelova treba napraviti jamu koja će omogućiti točno postavljanje cijevi.
  4. Istražena tla može se upotrijebiti za punjenje cijevi u slučaju da ne sadrži kamenje i druge elemente koji mogu uništiti plastiku. Također, tlo bi trebalo biti prikladno za zbijanje. U suprotnom je potrebno nanijeti pijesak.
  5. Potrebno je složiti svaki sloj debljine do 10 cm.

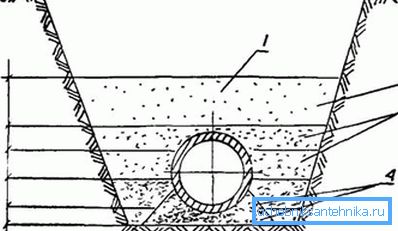

Shema ispune kanalizacijskih cijevi

Vanjska kanalizacija prema SNiP-u popunjava se prema sljedećoj shemi (vidi ilustraciju):

  1. Područje gdje je tamping zabranjeno.
  2. Postavite u gornji dio gdje je pečat moguć ručno.
  3. Prostor koji zahtijeva pažljivi slaganje po sloju po sloju.
  4. Jastučić zbijen posebnim ručnim alatima.

Postupak montaže

Vanjska kanalizacija može se polagati vlastitim rukama. Ne morate imati posebna znanja i posebne vještine.

Podijelimo opis rada na dizajnu sustava u nekoliko faza:

  1. Dno prethodno iskopanog jarka ispunjen je slojem pijeska debljine od 150 do 200 mm, koji se pažljivo prigušuje ručno (bez uporabe posebnih strojeva).
Priprema kanala
  1. PVC cijevi i narančasti elementi se koriste za instalaciju cjevovoda. Sve krajeve i utičnice treba temeljito očistiti od prljavštine i prašine.
  2. Rad bi trebao početi od podruma kuće i postupno se preseliti u spremište ili septička jama. Ako se izvuče unutarnja kanalizacijska cijev, dovoljno je samo staviti utičnicu vanjskog dijela na kraj. U suprotnom, morate bušiti rupu, postaviti spojnu cijev i popraviti ga s cementnim mortom ili brtvilom.
Započnite posao od osnutka kuće
  1. Za povezivanje elemenata zajedno, dovoljno je umetnuti glatki kraj jednog od njih u utičnicu drugog. Zbog čvrstoće osigurat će se gumena brtva. Može se podmazivati ​​za pouzdanost silikonskim ili tekućim sapunom.

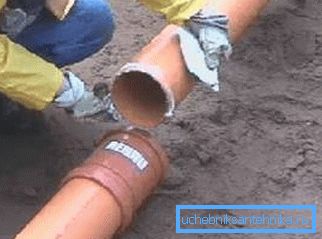

Silikona se koristi za dodatnu nepropusnost.
  1. Pričvršćen na izlaznu cijev postavljen je na pijesak jastuk. Zapamtite da za uobičajeni rad sustava treba poštivati ​​nagib od 2 cm po metru cjevovoda.

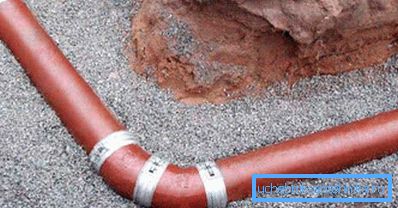

Cijev se uklapa u jastuk
  1. Ako je potrebno mijenjati smjer kretanja kanalizacijske cijevi, koriste se zavoji. Provjerite glatke krivulje (15, 30 ili 45 stupnjeva).

Obratite pažnju! Ako duljina drenažnog sustava prelazi 12 metara, potrebno je opremiti inspekcijske jažice kroz koje se čisti vanjski kanalizacijski sustav. Najmanja duljina između njih je 15 metara ili za svakih 90 stupnjeva okretaja.

  1. Za razliku od unutarnjeg sustava odvodnje, spajanje treba provesti usko, budući da vanjski sustav ne podliježe velikoj toplinskoj ekspanziji.
  2. Ujedinjeni i položeni na dno nagnute cijevi izliveni su na stranu pijeska s međupoložnim ručnim manevrima. Gornji sloj koji pokriva cijev ne treba zbijati.
  3. Za izolaciju sustava, možete koristiti pjenasti polietilen. To će izbjeći zamrzavanje kanalizacije zimi bez dovoljnog produbljivanja plinovoda.

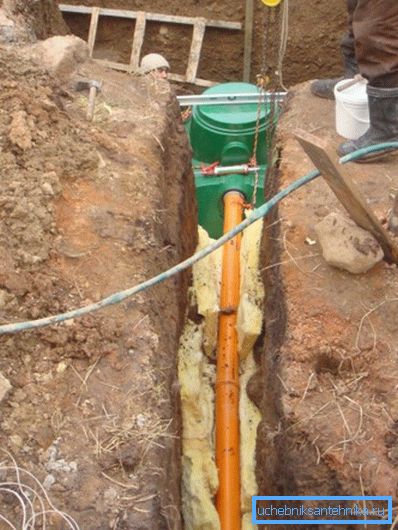

Cjevovod može biti dodatno izoliran.
  1. S gornje strane cijev je prekrivena slojem pijeska debljine do 15 cm, a zatim se u valovanju postavlja električni kabel u valovanju koji je potreban za napajanje septičkog spremnika ili biološke stanice za čišćenje, nakon čega se iskopano tlo izlije na pijesak.
Postavljena cijev je prekrivena pijeskom.
  1. Ne zaboravite da će se s vremenom skratiti rov, jer je bolje slanjati tlo s brežuljkom.

Izgradnja odvodnog cjevovoda

Cijev s promjerom od 160 mm, također postavljen u rovu, koristi se za uklanjanje čišćenog kanala.

Bit rada je kako slijedi:

  1. Na dnu prethodno iskopanog rova ​​složio se pješčani jastuk. Zatim se pijesak zapljusne.
  2. Cijevi su međusobno povezane i položene na pripremljenu bazu. Imajte na umu da je također potrebno promatrati nagib koji dopušta toku vode pod utjecajem gravitacije.
  3. Kraj plinovoda prikazan je u posebnom jaraku.
  4. Posljednja faza je punjenje cijevi s pijeskom, koja se zatim prekriva prethodno iskopanom tlom.

Obratite pažnju! Voda se može otpustiti samo iz biološke stanice za obradu. Samo osigurava tekuću filtraciju do 95%, što sprečava onečišćenje okoliša.

Korisni savjeti

U projektiranju i izgradnji vanjske kanalizacije razmotrite sljedeće nijanse:

  • broj zavoja cjevovoda, kao i spojevi različitih elemenata i oblikovani dijelovi moraju biti minimalni;
  • cijevni priključci trebaju biti usmjereni prema strujanju vode;
  • spojnice i utičnice ne mogu se skratiti;
  • Preporuča se pričvrstiti vodoravni kabel za upravljanje nagibom cijevi u rovu.
Nakon završetka rada, ništa neće ometati krajobrazni dizajn parcele.

Kako bi izbjegli stvaranje leda u kanalizacijskom sustavu, preporučuje se zagrijavanje cijevi. Za to, kao što je već spomenuto, koristi se pjena. No, možete koristiti i druge materijale, uključujući grijanje električnog kabela (potrebno kada je kanalizacijski sustav položen iznad dubine zamrzavanja tla).

zaključak

Vanjska otpadna voda je vrlo važan element sustava odvodnje prljave vode. Kršenje u svom radu dovodi do neoperabilnosti cijele mreže, a ponekad i za uklanjanje problema vrlo je teško. Stoga pažljivo i pažljivo pristupite provedbi svih gore opisanih vrsta rada. Detaljnije o postavljanju kanalizacijskih sustava moguće je naučiti iz videa u ovom članku.
