Zašto trebate kabelsku kanalicu i kako je položen

Za jednostavnog čovjeka na ulici, poput kabelske kanalizacije zvuči prilično čudno. Zapravo, riječ "kanalizacija" znači samo tunele namijenjene polaganju kabela. Dalje, pažljivo ćemo pogledati zašto koriste takve kanalizacije i kako se to izvodi.

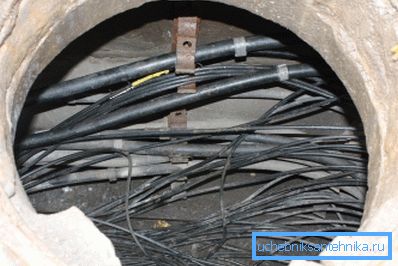

Kanalizacija s kabelima postavljenim u njega

Što je kanalizacija za kablove i zašto je to potrebno

Budući da nije teško pogoditi od imena, kanalizacijski sustav za kablove nalazi se pod zemljom.

Ovo rješenje omogućuje vam uklanjanje iz urbanog krajolika:

  • Telefonske linije;
  • Električne žice;
  • Svjetlovodni kabeli itd.

Među prednostima postavljanja komunikacije u posebnom kanalizacijskom sustavu, mogu se istaknuti sljedeće točke:

  1. Kanalizacija štiti žice od:
  • izloženost vlazi;
  • kapi temperature;
  • elektromagnetski učinci;
  • jaki vjetrovi vjetra, udari munje i drugi prirodni fenomeni.
  1. Omogućuje pristup komunikacijama u bilo kojem trenutku, što može biti potrebno provjeriti, popravljati ili zamijeniti mrežu.
  2. Omogućuje vam instaliranje novih linija, bez kršenja cjelovitosti površine ceste.
  3. Omogućuje vam postavljanje opsežne komunikacijske mreže, bez obzira na lokaciju tlačnih struktura i promjene u reljefu.
  4. Moguće je postaviti žice ne samo horizontalno nego i vertikalno, na primjer, u visokim zgradama. I po potrebi možete postaviti mrežu čak i pod vodom.

Naravno, kanalizacijski sustav za kabele sastoji se ne samo od tunela, već i od brojnih drugih elemenata, poput promatranja i kutnih bušotina, sakupljača itd. Ovi elementi nisu samo dizajnirani za provođenje revizije i popravaka već i za odvajanje vode iz sustava slučajne vode.

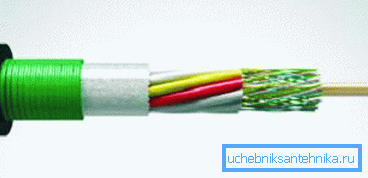

Optički kabel za polaganje u kanalizaciju

Kanalizacijski uređaj

Pripremni rad

Kanalizacijski sustav počinje s izračunima i projektom. Najvažnije je razbiti stazu na takav način da je količina posla minimalna. Zahvaljujući ovom pristupu, cijena će se smanjiti, a proces polaganja komunikacija također će se ubrzati (vidi i članak Telefonski vod: značajke konstrukcije i rada).

Rute, ako je moguće, trebaju biti što ravnije, međutim potrebno je zaobići sve vrste podzemnih građevina, područja s usko postavljenom podzemnom vodom i vapnenačkim tlima. Dakle, dizajn bi trebao biti isključivo stručnjaci.

Također u fazi projektiranja odlučuje se o materijalima iz kojih će se proizvesti tuneli.

Mogu biti:

  • beton;
  • Azbest beton;
  • plastike;
  • polietilen;
  • Keramičke.

Obratite pažnju! Komunikacijske mreže u kabelskim kanalima položene su u cijevi od azbestnog cementa ili betona. Njihov promjer je obično 100 mm.

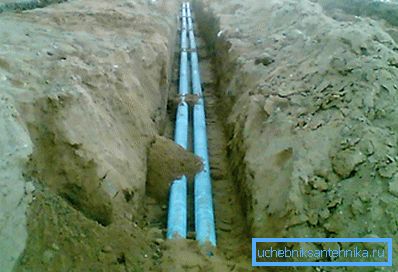

U foto - azbestnom cementnom ispustu

Može se postaviti ne samo pojedinačne cijevi nego i uravnoteženi paketi.

Budući da kvaliteta prijenosa često ovisi o električnoj homogenosti mreže, u fazi projektiranja grupiranje postavljenih žica izvodi se prema:

  • Značajke dizajna;
  • Vrijednost radne sposobnosti;
  • Duljina dimenzije;
  • Otpor valova i neki drugi parametri.

Kabelske kanale komunikacije preko SNiP-a svakih 15-20 kilometara rute moraju biti opremljene kabelskim platformama, čiji je glavni uvjet ravna i suha površina, čak i tijekom razdoblja taljenja, poplave rijeka i jesenskih kiša.

Osim toga, kao što je gore spomenuto, na križanjima mreža ugrađeni su grotli koji omogućuju pristup kanalizacijskom sustavu. Treba napomenuti da su bušotine posebne i tipične. Mogu se izrađivati ​​od raznih građevinskih materijala, na primjer, opeke ili armiranog betona.

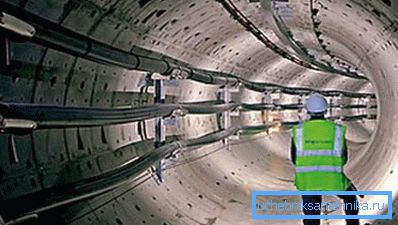

Ispuštanje telefona

Udaljenost između bušotina ne smije prelaziti 150 metara. U slučaju okretanja rute za više od 15 stupnjeva, kutna bušotina mora biti postavljena pod kutem rotacije.

Obratite pažnju! Mreža treba biti smještena ispod razine zamrzavanja tla. Ako iz bilo kojeg razloga nije moguće ispuniti ovaj uvjet, u kanalizaciju se postavlja grijaći kabel.

To je samoregulirajuća traka koja se nalazi izvan cijevi i povezana je s električnom energijom. Upute za spajanje grijaćih kabela su izuzetno jednostavne.

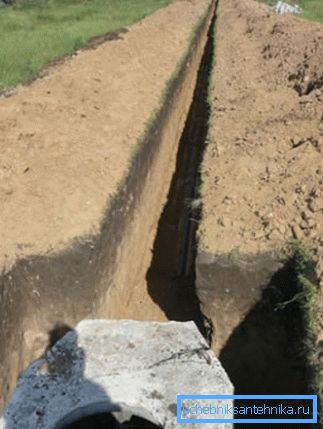

Kabelski provodni jarak

Značajke gradnje

Izgradnja kabelskog kanala i električne mreže obavlja se kopanjem rova.

To uzima u obzir dva glavna pokazatelja:

  • Širina rova;
  • Dužina.

Ako ruta prolazi ispod cesta, tunel se iskopava i odmah ojača. Da ubrzam proces izgradnje, radim paralelno. Na primjer, specijalna oprema se bavi iskapanjem rova, a građevinski timovi odmah grade tunel vlastitim rukama.

Obratite pažnju! Kabliranje se može izvesti pri temperaturi okoline nižoj od -20 stupnjeva Celzijusa. Ako je kabel postavljen u polietilenske cijevi, zabranjeno je raditi na temperaturama ispod -10 stupnjeva.

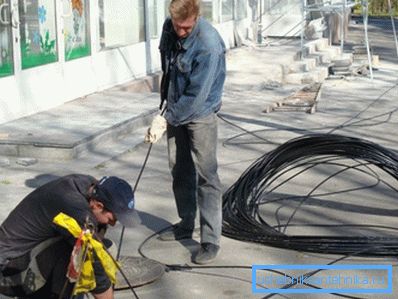

Ručno usmjeravanje kabela

Što se tiče same trake, postoje neki zahtjevi koji ovise o težini kabela:

Težina kabela, kg / km Sredstva napetosti Pogled na element za povlačenje
Do 1500 Rad se izvodi ručno Čelična užad ili čelična žica od 3 mm
Do 6000 Ručno vitlo ili kabelski stroj Čelični užad diam8.0-0 mm
Od 6000 i više Žičara Žica od čelične žice promjera 11-12 mm

Ovdje su, možda, sve glavne karakteristike polaganja kabelskog kanala.

zaključak

Kabelske kanale su sjajan način zaštite komunikacije i prijenosa snage od nepovoljnih okolnih uvjeta. Osim toga, oni pojednostavljuju proces postavljanja mreža u urbanim sredinama, ali istodobno postoje i brojni zahtjevi za njihovim uređajem (vidi i članak Spajanje perilice rublja i kanalizacije: 5 jednostavnih i nezavisnih koraka).

Stoga, za obavljanje ovog posla trebali bi biti kvalificirani stručnjaci koji posjeduju potrebnu opremu. S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
