Deflektor za prozračivanje: uređaj, načelo rada, instalacija

Deflektor za prozračivanje je jednostavan uređaj koji omogućuje povećanje učinkovitosti sustava unutar 20%. Želimo razgovarati o načelu rada, svojstvima i vrstama tih uređaja, kao i da se usredotočite na način ugradnje ventilatora s vlastitim rukama.

Provalice ventilacijskih sustava

Uređaj i načelo rada

Prije svega, potrebno je utvrditi što je deflektor u ventilaciji, jer opseg snažno utječe na dizajn uređaja. U opskrbnim i ispušnim sustavima prirodne ventilacije, deflektor se postavlja na vrh ispušnog kanala kako bi se povećala potisak zbog stvaranja područja smanjenog tlaka.

Načelo rada uređaja temelji se na Bernoullijevom zakonu, od kojih je jedna posljedica učinak razrjeđivanja zraka u struji s različitim presjekom. Što je veća brzina protoka, to je vidljiviji pad tlaka.

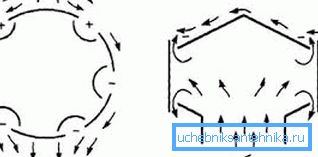

Obratite pažnju! Dakle, vidimo da zbog energije vjetra puše cijev, relativni vakuum se stvara na području vrha, što uzrokuje da zračne mase unutar cijevi budu usmjerene prema gore, stvarajući dodatni potisak.

Ako uzmemo u obzir uređaj za deflektor ventilacije, vidjet ćemo nekoliko glavnih dijelova (TsAGI varijanta):

1. difuzor. To je komad cijevi u obliku krnjeg konusa, koji se nosi uskom stranom na cijevi. Povećava tlak u cijevi na vrhu, čime se povećava razlika tlaka i djelovanje izbacivanja ispušnog zraka strujanjem vjetra;
2. Kišobran ili kapa. Služi za zaštitu kanala od oborina, otpadaka i drugih strana objekata;
3. Vanjski cilindar ili kućište. Prekida protok vjetra, stvarajući unutar područja niskog tlaka.

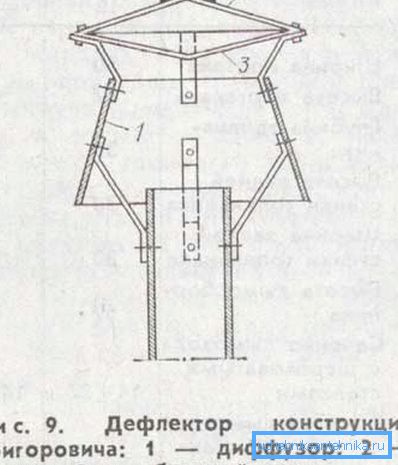

U verziji izgradnje Grigorovicha vidjet ćemo nešto drugačiju sliku.

Struktura uređaja obuhvaća sljedeće čvorove:

1. difuzor. Ovdje vidimo isti skraćeni konus, ali noseći na cijevi s širokom stranom, a dio ove strane prelazi dio vrha. Taj se detalj naziva i "staklo", u kojem slučaju glava cijevi će biti "donja stakla";
2. Kišobran ili kapa. Izvršava zaštitnu funkciju, kao u prethodnom primjeru;
3. Obrnuti konus. Postavlja se ispod kapulja s gornjim dijelom prema dolje i služi za sprečavanje nakupljanja zraka ispod kišobrana, kao i stvaranje, zajedno s difuzorom, sužavajući protok vjetra preko završne kape.

Obratite pažnju! U Grigorovich varijanti, vidimo da izbacivanje dolazi u dva smjera: u smjeru obrnutog konusa iu smjeru široke strane difuzora. Brzina protoka u obrnutom stožcu povećava se zbog suženja kanala što dovodi do povećanja razlike u tlaku.

vrsta

Odabir ventila za ventilaciju trebao bi se temeljiti na slobodno dostupnim sortama i vremenskim uvjetima na vašem području.

Razmislite o najčešćim modelima:

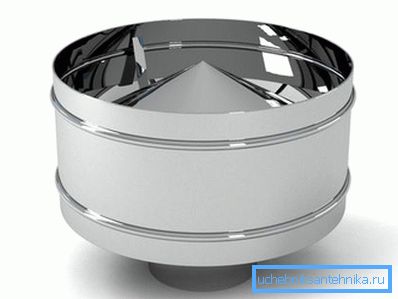

• Dizajn Središnjeg aerohidrodinamičkog instituta (TsAGI) jedna je od najpopularnijih sorti. Značajke dizajna koje smo prethodno raspravljali;
• Model Grigorovich. Ovo je možda najčešći tip deflektora u našoj zemlji i inozemstvu. Dizajn se također raspravlja u prethodnom poglavlju;
• Oblik otvorene ploče. Također je vrlo uobičajena i popularna zbog jednostavnog uređaja i učinkovitog rada;
• Rotacijski modeli. To su složeni uređaji s rotirajućim dijelom i poseban sustav noža koji podržavaju ovu rotaciju. Značajka je veća cijena i učinkovitost;

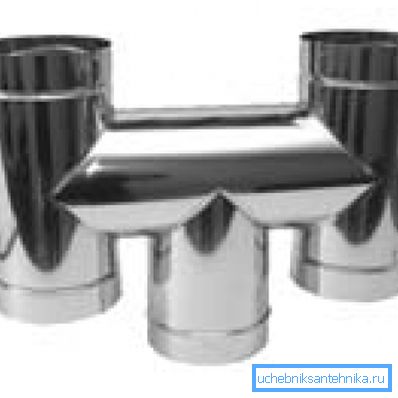

• Modeli u obliku slova H. Oni se razlikuju po prisutnosti dva deflektora odjednom na jednom vrhu;
• Odbojnici, tračevi. To su rotirajuće mlaznice s kobilicom koja okreće strukturu u smjeru vjetra, tako da njezini tokovi padaju u sustav rupe i lopatice, uzrokujući učinak izbacivanja plina iz kanala.

Obratite pažnju! U pravilu se na krovu prikazuje ispušna cijev. To stvara razliku u gravitacijskim vrijednostima tlaka zraka, a također dozvoljava instalaciju deflektora u otvorenom prostoru vjetra.

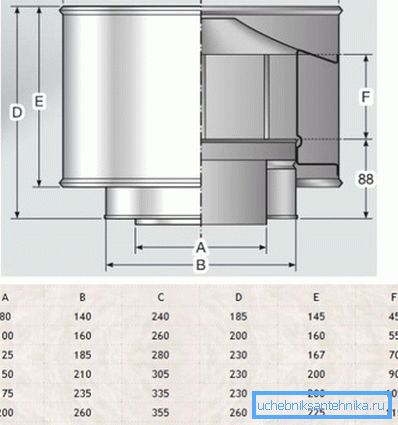

Uz koncept aparata, trebat će nam dimenzije presjeka kanala i cilindara ili njihov omjer. Izračun deflektora za ventilaciju provodi se na temelju tih omjera ili se izvodi od nule za određeni uređaj.

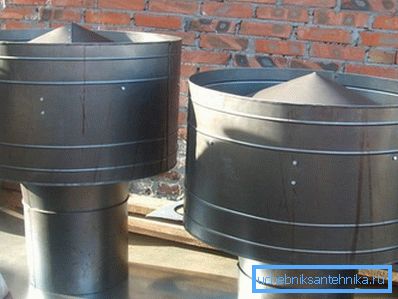

Ako govorimo o materijalima, u većini slučajeva svi modeli su izrađeni od dvije vrste sirovina: metal ili plastika. Najčešće se koriste pocinčani čelik, kositar, nehrđajući čelik i aluminij.

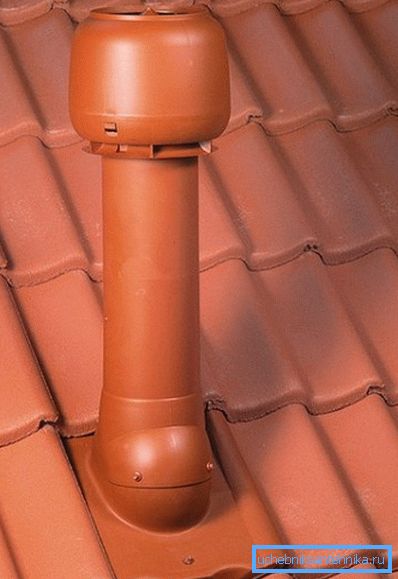

Plastični otvor za odzračivanje ima nižu cijenu, razne boje, ali se boji visokih temperatura i brzo dolazi u zapuštenost.

montiranje

Za one koji su kupili deflektor, naše upute za postavljanje:

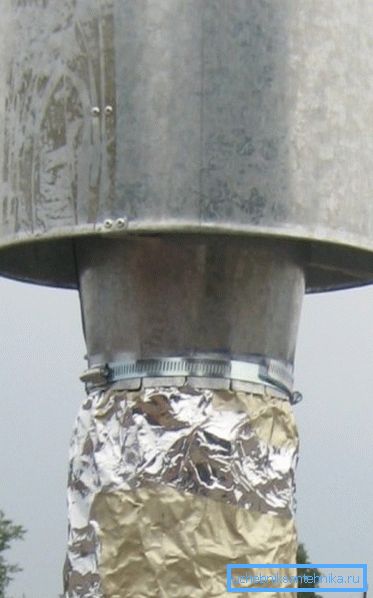

1. U većini modela, uređaj ima donju mlaznicu koja se nosi na cijevi i učvršćuje se pomoću stezaljki, vijaka ili zakovica. Čep - najlakši način za montiranje;

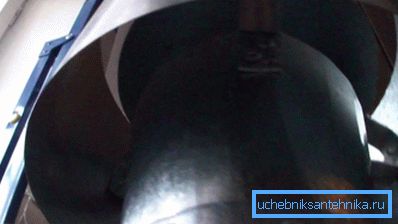

1. Diferencijal na donjoj cijevi pričvršćen je na nosače navojem. Obično se radi o 3 ili 4 zagrada, koji su pričvršćeni na kraj mlaznice s maticama, a suprotni krajevi divergirajućih nosača umetnuti su u rupice na difuzor i također su učvršćene s maticama;

1. U gornjem dijelu kućišta ugrađenog kućišta difuzora za poklopac. To mogu biti vijčani držači ili vijci s vijcima. Na postove je pričvršćena kapa s ili bez preokrenutnog konusa.

Obratite pažnju! Promjer kišobrana mora premašiti promjer izlaza difuzora, jer će inače kruta kiša pasti unutar kanala.

zaključak

Korištenje deflektora omogućuje povećanje ispušnih ventilacijskih ventila i zaštitu od vjetra. Također je moguće povećati ukupnu učinkovitost sustava i zaštititi ga od obrnutog potiska.

Videozapis u ovom članku pomoći će vam da bolje razumijete pravila uređaja i instalaciju ovog dizajna.
