Dizajn grijanja i ventilacije - ekonomično grijanje i

Mikroklima u svakoj sobi je određeni optimalni skup parametara u kojima se osoba osjeća ugodno i može raditi produktivno. To uglavnom utječu na takve parametre kao što su: vlažnost, temperatura zraka, sastav zraka. A ispunjenje glavnog dijela zadatka održavanja stabilnosti mikroklime leži na sustavima ventilacije i grijanja, pa se problem dizajna treba posvetiti posebnoj pozornosti.

Krug za ventilaciju i krug grijanja

Ima li smisla kombinirati sustave grijanja i ventilacije?

Većina ljudi u našoj zemlji navikla je na tradicionalno vodeno grijanje, a pitanje kombiniranja ventilacije i grijanja se ne smatra niti ozbiljno, već uzalud. Uostalom, dizajn ventilacijskog sustava i grijanja kao cjeline omogućit će maksimalnu uporabu sposobnosti zračnih kanala, neće stati u stanju mirovanja u hladnoj sezoni.

Osim toga, sustav za grijanje zraka ima nekoliko prednosti u odnosu na tradicionalnu, pri čemu se voda koristi kao nositelj topline.

Korištenje zraka kao rashladnog sredstva omogućuje vam:

  • produljiti vijek trajanja sustava (trajnost sustava grijanja zraka doseže 40 godina);
  • smanjiti vrijeme zagrijavanja prostorije;

Obratite pažnju! U slučaju vodenog sustava, trebate čekati dok radijator ne otpušta dovoljno topline, potrebno je nekoliko sati. Sustav zraka opskrbljuje sobu s prethodno zagrijavanim zrakom, samo trebate čekati da se miješa s hladnim zrakom. Potrajat će samo 20-30 minuta.

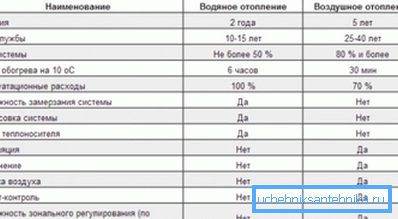

Usporedba tipova sustava grijanja

Opće odredbe o projektiranju sustava ventilacije i klimatizacije

Bez obzira na dizajn grijanja, ventilacije i klimatizacije malih vila ili visokogradnje, rezultat rada mora biti 2 dokumenta:

  • tekstni dio - u objašnjenju dizajner ukazuje na opća tehnička rješenja usvojena u projektu. Konkretno, proračun opravdava usvojeni dio zračnih kanala, moć klimatizacijskog sustava i sustava grijanja. Ako će se sustav ugraditi u industrijsko poduzeće, potrebno je naznačiti načine zaštite zračnih kanala od agresivnih medija;
  • grafički dijelovi crteža trebaju sadržavati shemu grijanja, klimatizacije i ventilacijske mreže. U slučaju kombinacije ventilacije i grijanja zraka, rad je pomalo pojednostavljen.

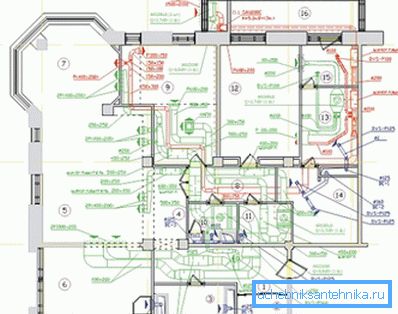

Ventilacija kućnog kata

Što se tiče crteža, treba napomenuti da se moraju provoditi u skladu s GOST 21.602-79, jednostavna skica ručno na grafu papira je neprihvatljiva.

Obratite pažnju! Ako projektirate ventilaciju i grijanje male kuće vlastitim rukama, naravno, možete to učiniti bez GOST-a, a glavna stvar je da zaposlenici razumiju sve. U drugim slučajevima, strogo pridržavanje standarda je obavezno.

Pravila za crtanje crteža

Crtež mora sadržavati ne samo shematski prikaz samog projiciranog sustava, već i plan kuće, u suprotnom neće biti moguće procijeniti je li kanal ispravno položen, na primjer.

Što se tiče dizajna sustava višekatnih zgrada, općenito je potrebno:

  • nacrtati na A1 ploču tlocrt zgrade;
  • brojiti prostorije, a numeriranje se provodi u skladu sa zahtjevima GOST 21.602-2003, koji je usvojen umjesto sovjetskog regulatornog dokumenta GOST 21.602-79. Što se tiče numeriranja prostorija, broj bi trebao biti smješten u krug, brojčavanje se izvodi počevši od lijevog dijela crteža, prvi broj koji se koristi za označavanje broja poda, a svi ostali su u stvari broj prostorija;
  • zatim, na istom planu, neophodno je dimenzionirati ograđene strukture, to je osnova za naknadni izračun gubitaka topline;
  • ako će se koristiti grijanje vode, odabrat će se mjesto za lociranje čvora, na svakom će se katu prikazati raspored cijevi i naznačiti lokacije radijatora;

Obratite pažnju! GOST na radnim nacrtima grijanja i ventilacije daje jasan popis dopuštenih simbola. Kreativnost u ovome predmetu neprihvatljiva je, a primjeri nekih zapisa bit će razmatrani u nastavku.

  • isto vrijedi i za prikaz na pločama zračnih kanala i klimatizacijskih sustava.

Prihvaćene konvencije u crtežima

Općenito, dizajn ventilacijskog sustava počinje s činjenicom da podovi ukazuju na njihov dizajn. Nakon toga, potrebno je dati rezove u svim prostorijama u kojima se provodi ventilacija.

Na tim rezovima potrebno je prikazati položaj projektiranja ventilacijskih rešetki (visina njihovog položaja i dimenzije), osim toga potrebno je prikazati:

  • ventilacijski kanali i mine (prikazane u isprekidanim linijama);
  • označite usta ventilacijskog vratila i središta prozora;
  • Izvedeni rezovi i tlocrti zgrade služe kao osnova za crtanje aksonometrijske projekcije ventilacijskog sustava.

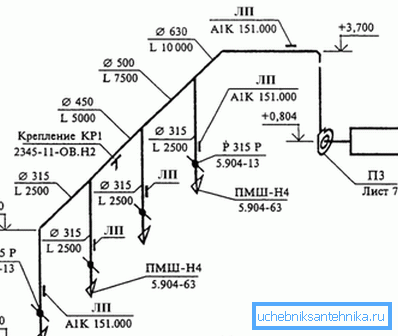

Axonometrijska projekcija ventilacije na podu

Obratite pažnju! Ista se uputa odnosi i na dizajn sustava grijanja zraka, u kombinaciji s ventilacijskim sustavom prostorije.

Pri izradi crteža primjenjuju se sljedeća pravila:

  • svaki element sustava ventilacije i grijanja mora biti označen i pričvršćen na serijski broj (unutar iste marke). Na primjer, usisni sustav s prirodnom cirkulacijom označen je kao PE, s prisilnim P, zračna zavjesa na crtežu označena slovom U, a jedinice za grijanje mogu se identificirati slovom A.

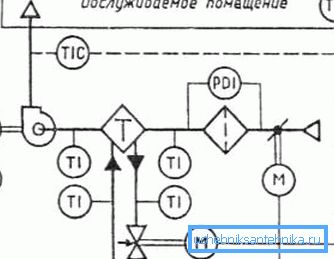

Tehnološka shema ventilacijskog sustava

GOST dizajnerski nacrti grijanja i ventilacije nisu ograničeni na samo jedan dokument iz 2003.

Označavanje nekih elemenata sustava ventilacije i grijanja daje se u posebnim standardima:

  • kod obilježavanja kanala i pribora na listi treba slijediti preporuke GOST-a 21.206-93;
  • GOST 21.205-93 treba koristiti kada je na crtežu potrebno prikazati element poput izolacije cjevovoda, umetanja amortizacije, potpore i drugih specifičnih elemenata. Ista norma upotrebljava se za označavanje smjera protoka zraka, spremnika, cijevnih priključaka i tako dalje;
Legende primjeri
  • GOST 21.112-93 posvećen simbolima opreme za podizanje i transport.

Obratite pažnju! Prilikom prikaza simbola ove vrste na crtežu mora se uzeti u obzir skala.

Opći vodič za dizajn

Sustav ventilacije u kombinaciji sa sustavom grijanja funkcionira prema sljedećem principu:

  • toplinski zrak se dovodi kroz dovodni kanal u prostorije kuće;
  • kroz ispušnu cijev, zrak izlazi iz prostorije, svježi zrak se miješa sa ulice, a mješavina zraka se vraća u grijaću jedinicu;
  • nakon ponovljenog postupka.

Obratite pažnju! Takvi sustavi nužno opremljeni filtarskim sustavom, često postoji funkcija dodatne vlage. Klizni zrak zahtijeva dodatno čišćenje, jer se ne zamjenjuje svježe.

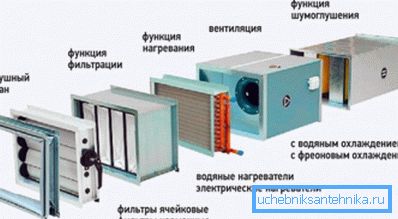

Filtar je obvezni element svakog ventilacijskog sustava.

U privatnoj gradnji u svakom slučaju, dizajn grijanja, ventilacije i klimatizacije pojedinačno, ali možete formulirati nekoliko univerzalnih pravila:

  • Kanal za dovod zraka je povoljno smješten između podova. Posebno ova mogućnost je pogodna za tehnologiju konstrukcije okvira, cijevi neće zauzimati jedan centimetar slobodnog prostora prostorije. S ovim plasmanom na 2. katu toplinski zrak će strujati s razine poda, a na 1. - od stropova;

Obratite pažnju! Treba imati na umu da će toplinski zrak proći s rešetke za opskrbu, pa je nepoželjno staviti ih izravno iznad sofe, fotelja itd. Istodobno, nepoželjno je postaviti ih preko zavjesa - malo je vjerojatno da će svatko biti zadovoljan gledanjem zavjesa koje neprestano mašu.

  • ako je ojačani betonski podovi, bolje je staviti zračne kanale u kutove zidova. Tada se mogu lako prikriti pomoću višeslojnog stropova.

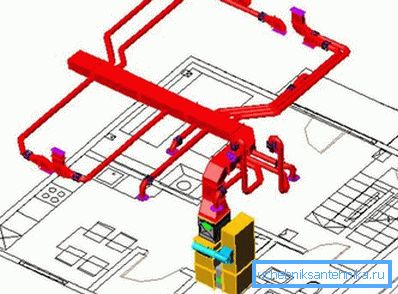

3D model kanala koji opskrbljuje toplom zrakom

Postoje neke značajke u vezi s postavljanjem povratnog i ispušnog kanala.

Dakle, pravilno oblikovanje sustava grijanja i ventilacije zahtijeva:

  • zrak je ušao u ispušnu cijev na donjem katu - na razini poda. Činjenica je da ovdje grijani zrak ulazi u sobe odozgo, stoga je ograda blizu poda pridonijela ujednačenom zagrijavanju prostorije;

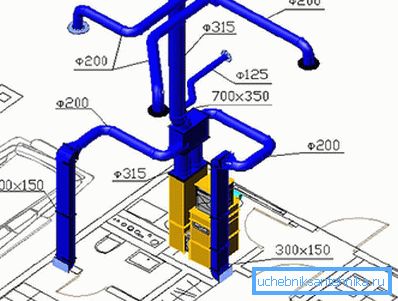

Kanal za zrak za usisavanje zraka za hlađenje
  • na drugoj i kasnijoj etaži, ograda bi trebala biti približna stropu - toplim zrakom se diže i akumulira u ovoj zoni, koja ne vrijedi za osobu;
  • na ovom kanalu je smisleno postaviti prigušivač za regulaciju protoka zraka, a zimi to će pomoći uštedjeti na računima za struju;
  • Posebnu pozornost treba posvetiti zvučnoj izolaciji zračnih kanala u područjima koja se nalaze pored instalacije grijanja. Može imati smisla koristiti fleksibilne kanale za zrak u tim područjima ili koristiti vanjsku izolaciju buke;
  • u ljeto grijanje neće raditi, tako da ispušna ventilacija mora imati krovnu utičnicu, u toploj sezoni, zagađeni zrak će biti uklonjen kroz njega;
  • miješanje svježeg zraka s ulice može se obaviti preko zidnih ventila.

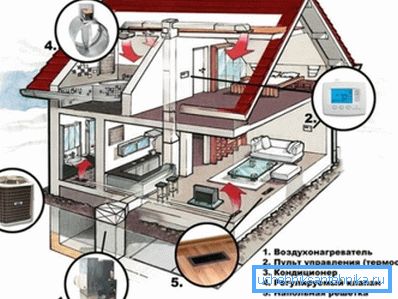

Ovako izgleda sustav.

U odvojeno, trebate spomenuti izvor topline. Naravno, možete koristiti instalaciju, radeći na struju, ali takvi sustavi teško se mogu nazvati ekonomičnima, a ovisnost o električnoj energiji za domove nije najbolja opcija.

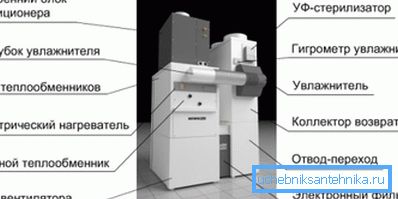

Na fotografiji - ventilacijska jedinica

Stoga se često koriste instalacije u kojima je grijaći element spojen na uobičajeni kotao za grijanje (bez obzira na kotao s električnim ili kruta gorivom). Trošak rada takvih sustava je oko 20-30% niži u usporedbi s konvencionalnim grijanjem vode.

Obratite pažnju! Osim toga, kotao se može istovremeno koristiti i za opskrbu toplom vodom i, na primjer, "topli podovi".

Kotao za vodu ne koristi se samo za grijanje

Jednostavan izračun zračnog sustava grijanja u kombinaciji sa svježom ventilacijom zraka

Ovde, naravno, mnogo ovisi o načinu na koji se organizira cirkulacija zraka. Ako se, na primjer, koristi samo djelomična reciklaža, to će uštedjeti malo na struju, jer grijač ne mora trošiti energiju na zagrijavanje zraka na temperaturi jednakoj onoj izvana.

S druge strane, mogućnost parcijalne reciklaže nije uvijek prihvatljiva samo s higijenskog gledišta, jer će dio zagađenog zraka i dalje ostati u sobi. No nula recikliranja, osobito u hladnoj sezoni, puno će koštati vlasnike, ali će zrak biti zajamčen da bude čist.

Izračun grijanja zraka u kombinaciji s ventilacijom provodi se pod pretpostavkom da se temperatura prostorije mora održavati. Priljev ne bi trebao patiti od toga, odnosno učestalost zamjene zraka u sobi također treba biti konstantna vrijednost.

Protok zraka treba biti otprilike jednak ispušnom sustavu

Kao uzorak dobiva se vrlo pojednostavljena verzija izračuna, ali je pogodna, na primjer, za privatnu gradnju.

Cijeli se proračun može podijeliti u 3 jednostavna koraka:

  1. Potrebno je utvrditi gubitak topline u sobi. Kako bi se pojednostavio proračun, to je poželjno da koristite online kalkulator, ona će uzeti u obzir nijanse kao što su vrste stakla instaliran u stanu, klimatskoj zoni, itd ručni izračun, mnogi početnici imaju poteškoća s tim ..;

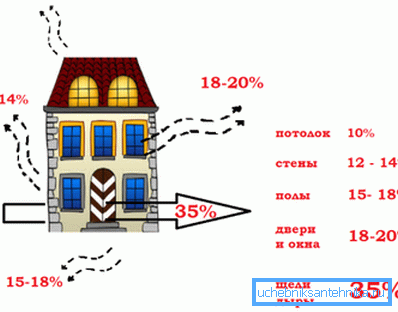

Glavni izvori gubitka topline

Obratite pažnju! Točnost ove stavke ovisi o sposobnosti grijača da održi željenu temperaturu u stanu. Ako je, primjerice, rezultat podcijenjen, tada se grijač jednostavno ne može nositi i možete zaboraviti na udobnost.

  1. Tada morate postaviti temperaturu koja će se održavati u sobi i izlazne temperature (na izlazu grijalice) i odrediti protok zraka pod navedenim uvjetima. Izračun se provodi prema formuli

G = Qp / [s • (tg-tv)],

u ovoj formuli se koristi sljedeća notacija:

  • Top - gubitak topline, izračunat u prethodnoj fazi, W;
  • c je toplinski kapacitet zraka, J / (kg • K), referentna vrijednost je 1005;
  • tg i tv - temperatura grijalice i temperature u sobi, C.
  1. Određena potrošnjom topline, koja će morati potrošiti na zagrijavanje ovog zraka, koristi se formula

Qn = G • c • (Tv-tn),

gdje tn je temperatura vanjskog zraka ,?

Primjer izračuna

Kao primjer, obavimo jednostavan proračun u kojem je zadatak obaviti izračun grijanja i ventilacije, pod uvjetom da rade zajedno.

Prihvaćaju se sljedeći početni podaci:

  • dvostruko ostakljeni prozori ugrađuju se u prostoriju, a površina stakla u postotku iznosi 20% zida;
  • usvojena vanjska temperatura -30 ° C;
  • u sobi postoji samo jedan zid;
  • sobni prostor - 20 m2;
  • kuća bi trebala stalno održavati temperaturu na +20 ° C, temperatura napajanja +50 ° C;

Izračun se obavlja prema preporučenoj metodi:

  • gubitak topline za takav slučaj je 2,26 kW;
  • protok zraka za takav slučaj trebao bi biti G = 2260 / (1005 (50-20)) = 0,075 kg / s;
  • toplina za grijanje će trebati Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Već na temelju tih podataka možete odabrati uređaj za grijanje prema karakteristikama putovnice.

sažimanje

Projektiranje ventilacijskog sustava samo na prvi pogled može se činiti jednostavnim - položiti nekoliko cijevi i dovesti ih na krov. U stvari, sve je mnogo kompliciranije, au slučaju kada ventilacija u kombinaciji s klima grijanje, kompleksnost problema će samo povećati, jer je potrebno da se osigura ne samo uklanjanje prljavog zraka, ali i kako bi se postigla stabilnu temperaturu u sobama.

Video u ovom članku je teorijski, u kojem stručnjaci daju odgovore na nekoliko općih pitanja.
