Dizajn ventilacijskih sustava - glavne značajke ovog tipa
Kao što je poznato, mikroklima u kući i drugim prostorijama u velikoj mjeri ovisi o učinkovitosti i učinkovitosti razmjene zraka. Budući da su ugradnja i dizajn ventilacijskih sustava i klima uređaja vrlo skupi, ima smisla upoznati se s glavnim značajkama izrade takvih projekata, to će uštedjeti mnogo novca i omogućiti vam da izbjegnete najčešće pogreške.
Vrste ventilacije u privatnim zgradama
Budući da projektiranje i izračun ventilacijskih sustava na industrijskim i drugim velikim objektima zahtijeva duboko znanje na ovom području i složena istraživanja, ovo djelo treba obavljati isključivo stručnjaci. Ono što ljulja privatne kuće, onda napraviti jednostavan projekt o snagama čak i onima koji nemaju znanje na ovom području.

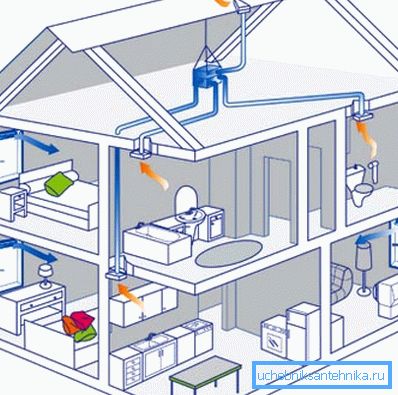

U malim stambenim zgradama provode se 2 glavne vrste sustava, detaljno ćemo razmotriti svaki od njih:
| Prirodna ventilacija | Njegove glavne prednosti su jednostavnost i niske cijene, jer ne trebate dodatnu opremu, čija cijena je prilično impresivna, osim toga, takve komunikacije ne zahtijevaju redovito održavanje. Nedostaci uključuju loše funkcionalnosti u zgradama s debelim zidovima, prostorije s velikim prostorom i složenost projekta u već izgrađenim zgradama. |
| Prisilna ventilacija | Ova je opcija naprednija jer kretanje zraka pruža ventilator ili cijeli sustav ubrizgavanja. Od prednosti možemo istaknuti mogućnost prilagodbe razmjene zraka, prisutnosti filtara, temperature i vlage u prostorijama. Nedostaci su znatan trošak i složenost projekta vlastitim rukama |
Dizajn i dizajn
Kao što je gore navedeno, projektiranje i ugradnja ventilacijskih sustava na vlastitu moguću je samo na malim objektima, gdje je složenost komunikacija niska, a vjerojatnost pogrešaka je minimalna. Razmislite o čimbenicima koji su temeljni u svakoj fazi.
dizajn
Prije svega, morate odlučiti o vrsti sustava koji će se provesti.
Što se tiče prirodnih mogućnosti, mogu se identificirati sljedeći važni čimbenici:
- Maksimalna udaljenost od ulaza do izlaza u sustavu ne smije biti veća od 6 metara, što osigurava potrebnu vuču i jamči visoku učinkovitost sustava.
- Ulazi bi trebali osigurati potrebni protok zraka (kako to izračunati, malo ćemo promatrati).
- Izlazni kolektor mora se nalaziti ne manje od 1 metra od površine krova, inače potisak može varirati pod utjecajem vjetra.
Obratite pažnju! Zapamtite dva jednostavna pravila: u sustavu prirodne ventilacije treba postojati minimalan broj zavoja, a duljina kanala treba biti što kraća. To osigurava visoku učinkovitost sustava.

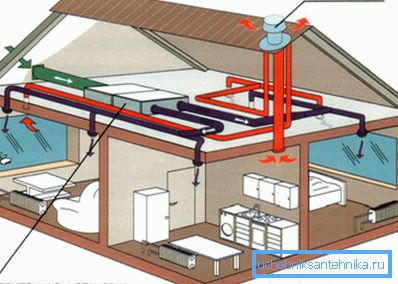

S obzirom na komunikaciju s prisilnim cirkulacijom zraka, važno je zapamtiti da se projekt ventilacijskih sustava provodi uzimajući u obzir sljedeće uvjete:
- Prije svega, određuje se koji će se elementi sastojati od sustava, a to je vrlo presudan stupanj u kojem je točnost važna, jer je stjecanje suvišnih elemenata, kao što je njihov nedostatak, u procesu rada krajnje nepoželjno.

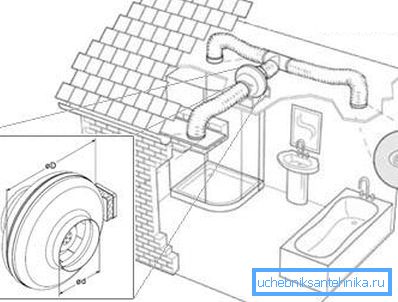

- Zatim morate odrediti gdje će se nalaziti ti ili drugi elementi sustava, najbolje je napraviti plan za svaku sobu i odrediti koji će se čvorovi točno nalaziti u njemu.
- Najbolje je da projekt ventilacije uključite u opći plan zgrade, tako da je puno lakše provesti instalaciju, jer se kanali za zrak mogu nalaziti u šupljinama zidova i međuprostornih pregrada. Osim toga, u početku će se osigurati rupe za određene elemente i njihove točke pričvršćivanja, što će uvelike pojednostaviti rad kasnije.
- Posebna pozornost treba posvetiti takvim prostorima kao što su kuhinja, kupaonica, kupaonica, ostava, kotlovnica - potrebna je kvalitetna ventilacija i povećana razmjena zraka (na primjer, u prostorijama s visokom vlagom volumen razmjene zraka na sat trebao bi biti tri puta veći nego u dnevnim boravcima ).

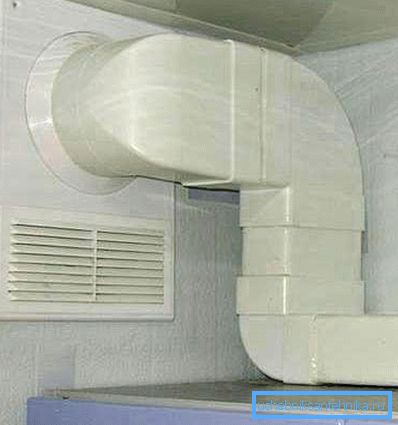

Obratite pažnju! Kako bi se pojednostavio rad montaže i montaže, ponekad je preporučljivo koristiti ne okrugle, već četvrtaste ili pravokutne cijevi, mnogo je prikladnije staviti ih u šupljine, a vanjski način polaganja takvih komunikacija izgleda mnogo bolje.
Projektiranje
Za početak rada morate imati plan izgradnje s parametrima svih soba i njihove svrhe. Količina potrebnog zraka izračunava se pojedinačno za svaku sobu i mjeri se u kubnim metrima po satu.
Postoje dvije glavne metode izračuna potrebne izmjene zraka za sobu, razmotrit ćemo značajke svake od njih:
- Možete upotrijebiti faktor mnoštva koji se množi volumenom određene prostorije. To znači da se duljina prostorije množi sa širinom i visinom, a rezultat je volumen u kubičnim metara. Za dnevne sobe koeficijent je 1, odnosno količina zračne razmjene po satu jednaka je volumenu, za kupaonice i tehničke prostorije, koeficijent je 3.
- Druga mogućnost izračuna je uporaba standarda za potrošnju zraka po osobi. Za spavaonice, ova brojka iznosi 20 kubnih metara na sat, a za ostale dnevne sobe - 40, za kućanstvo, za kupaonice i za kuhinje - 60. To jest, u dnevnom boravku kuće u kojoj trajno žive 4 osobe, volumen razmjene zraka bi trebao biti 160 kubnih metara sat, ova jednostavna pouka pomoći će izračunima brzo i precizno.

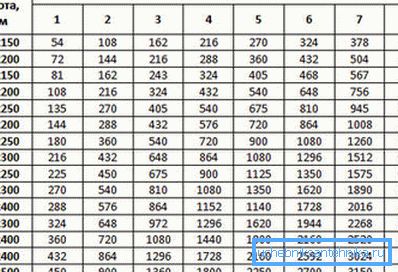

Također je vrlo važno odabrati veličinu zračnih kanala, posebno ako se projekt ventilacijskog sustava provodi samostalno. Ispod je tablica kojom možete odrediti volumen razmjene zraka, ovisno o brzini protoka.
Obratite pažnju! Zapamtite da minimalni dopušteni promjer kanala prirodne razmjene zraka ne smije biti manji od 10 cm, za obvezne sustave - ne manje od 6 cm.
zaključak
U svakom slučaju najbolje rješenje bi bilo dogovoriti se o završenom projektu i rezultatima izračuna stručnjaka. Videozapis u ovom članku pomoći će vam da bolje razumijete neke od značajki navedenih djela.
