Fleksibilni kanali za prozračivanje zraka: značajke uređaja

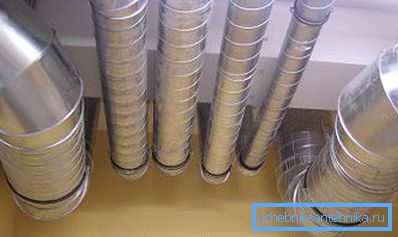

U ovom članku ćemo govoriti o tome što su fleksibilni kanali za prozračivanje, kako i od onoga što su napravljeni i koje su značajke njihove uporabe. Tema članka je od velikog interesa jer, uz rad u industrijskim sustavima, koriste se fleksibilni ventilacijski kanali prilikom instalacije ekstrakata kućanstva u kuhinji.

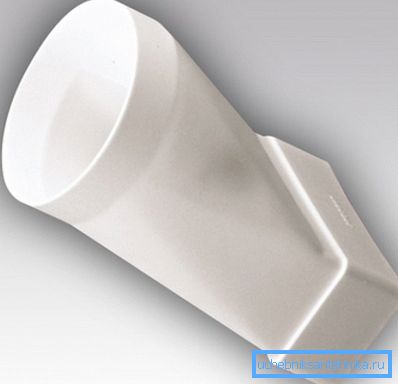

Unatoč činjenici da na tržištu postoji širok raspon krutih okruglih i pravokutnih kanala, potreba za fleksibilnim cijevima ne postaje manje relevantna. Razlog popularnosti je taj da tvrdi kanal na nekim neugodnim dijelovima površine ne može biti instaliran.

Opet, na nekim površinama s velikim brojem ispupčenih sekcija, stavljanje krute strukture s velikim brojem zglobova jednostavno je neprofitabilno. Korištenje više slavina može zamijeniti kupnju fleksibilne cijevi, koju karakterizira visoka čvrstoća i pouzdanost pogona.

Glavne vrste

Trenutno se izrađuju fleksibilni metalni i plastični kanali za ventilaciju. Obje kategorije proizvoda koriste se u izgradnji domaćih ispušnih ventilacijskih sustava. Detaljnije razmotrite značajke uređaja tih vrsta.

Plastični kanali izrađeni su od slijedećih vrsta polimernih materijala:

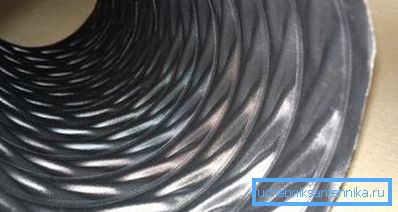

• Polivinil klorid (PVC) s armiranjem čelične spirale koristi se za proizvodnju kanala s relativno glatkom unutarnjom površinom.

Fleksibilni PVC kanali izrađuju se ekstruzijom na potpuno automatiziranoj opremi i stoga je cijena gotovog proizvoda relativno niska.

PVC kanali nisu otporni na abraziju, ali su istodobno potpuno transparentni i stoga su najbolji izbor za napuhavanje u industriji drva. Promjer PVC proizvoda ograničen je na veličinu od 16 do 200 mm.

Važno: Značajni nedostatak polivinil kloridnih kanala za zrak je niska otpornost na niske temperature, pa se ne mogu koristiti u usisnim sustavima kombiniranim s grijanjem. Štoviše, takvi proizvodi, kada temperatura padne ispod + 5 °, gube bivšu fleksibilnost i postaju krhki.

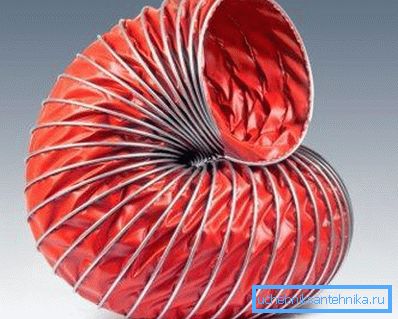

• Viniuretan s ojačanjem čelične spirale koristi se za proizvodnju zračnih kanala prema načelu zavarivanja polimerne vrpce zajedno s metalnom spiralom.

Prednost takvih kanala je velika otpornost na mehaničke deformacije i izuzetno niski stupanj buke. Ova vrsta ventilacijskog kanala je najfleksibilnija. Na primjer, proizvod se može vezati u čvor bez ugrožavanja njegovog integriteta.

Zbog visoke čvrstoće i raznolikosti veličina, ti fleksibilni kanali za zrak mogu se koristiti i za izgradnju ventilacije i za spajanje klimatizacijskih sustava.

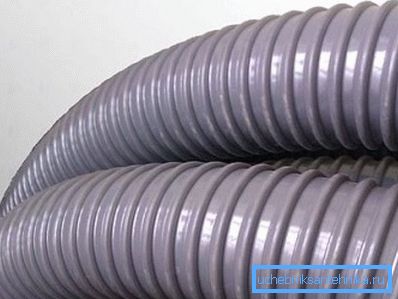

• Kanali za prozračivanje od poliolefina ili poliuretana (PU) s armiranom spiralnom armaturom pokazuju prosječnu čvrstoću. Proizvodi se mogu koristiti u uređaju domaćih ekstrakata. Značajan nedostatak takvih proizvoda je niska aerodinamičnost unutarnje površine rebara.

Važno: Zbog nedostatka glatkoće unutarnjih zidova, zračni kanali napravljeni korištenjem tih materijala vjerojatnije su blokirani od njihovih kolega s glatkom unutarnjom površinom.

Metalni proizvodi prikazani su u slijedećim kategorijama:

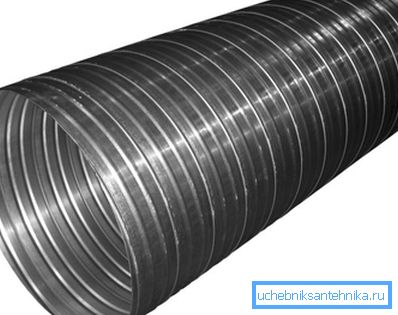

• Čelični kanali za ventilaciju izrađeni su od čeličnog lima, izrezani u trake. Traka je oblikovana u spiralu, nakon čega je iz komadiće proizvedena jednodjelna cijev.

Takve se dizajne odlikuju velikom težinom s velikom snagom. Za veću izdržljivost, čelik je pocinčan prije početka proizvodnog rada.

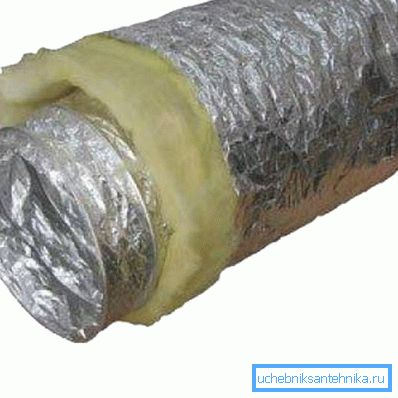

• Aluminijski zračni kanali za ventilaciju također izrađen od metalne trake, od koje se formira okrugla cijev. Rezultirajuća rebra su međusobno povezana sklopivom bravom.

Takvi se proizvodi mogu savijati gotovo pod pravim kutem, bez oštećenja stezanja. Štoviše, aluminijski proizvodi, kao i njihovi čelični dijelovi, učinkovito se koriste u temperaturnom području od -30 ° C do + 300 ° C.

Važno: Fleksibilni metalni kanali nisu najbolje rješenje za višestruku upotrebu. Ako je ventilacijski kanal instaliran i ima potrebni oblik, poželjno je da ga kasnije ne ispravite.

Rad fleksibilnih ventilacijskih kanala

U skladu s TU 36 736 93 za metalne ventilacijske kanale, ti proizvodi se koriste u različitim industrijskim područjima, u uređenju stambenih i javnih zgrada, itd.

Suvremene tehnologije omogućuju proizvodnju takvih cijevi ne samo fleksibilno nego i doista hermetično. Unatoč povećanoj funkcionalnosti i potražnji, cijena fleksibilnih kanala nije mnogo veća od troškova krutih analoga.

Važan uvjet koji osigurava učinkovitost rada ovih proizvoda je točnost instalacijskog rada. Štoviše, učinkovitost rada zračnih kanala može se osigurati pravodobnim čišćenjem unutrašnje šupljine od blokada.

Razmislite o značajkama instalacije fleksibilnih kanala.

Značajke instalacijskog rada

Spajanje metalnih kanala za ventilaciju prilikom zakretanja, kako bi se postigla optimalna napetost, trebali biste upotrijebiti krute klupe s podesivim kutom rotacije. Koljeno je čvrsto montirano na nosive konstrukcije i zbog toga je moguće osigurati potrebnu napetost kanala na neizravnim dijelovima linije.

Ova tehnologija ugradnje pruža prednosti kao što su:

• Smanjenje otpora unutarnje površine kanala zbog činjenice da je unutarnji rukav dobro zategnut.
• Mogućnost podešavanja kuta zavoja u rasponu od 90-180 stupnjeva;
• Održavanje potrebnog stupnja pokretljivosti ventilacijskog kanala tijekom rada sustava.
• Pouzdanost pričvršćivanja savitljivog kanala prilikom skretanja.
• Niska vjerojatnost prekida fleksibilnog ventilacijskog kanala na prekretnim mjestima.

Važno: Korištenje fleksibilnih kanala podložno je nizu ograničenja, uključujući neprihvatljivost montaže u vertikalnim uspone, čija je visina veća od 6 metara. Osim toga, fleksibilni se kanali ne smiju koristiti bez uzimanja u obzir takvih parametara kao što su otpor topline, značajke dizajna itd.

Instalacijski priručnik pretpostavlja pridržavanje sljedećih zahtjeva:

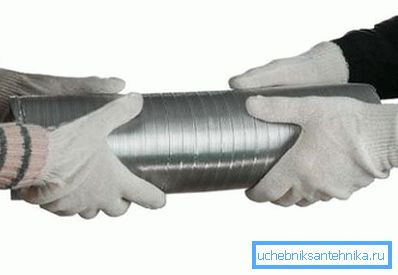

• Pri pokretanju instalacijskog postupka, potrebno je potpuno rastaviti unutarnji rukavac rukava kako bi se uklonili zavoji i gubici pritiska.
• Prekomjerne fleksibilne cijevi su odsječene. Ne postavljajte ventilacijski sustav, ostavljajući dodatnu duljinu kanala u rezervat.
• Suspendirane zagrade odabiru se uzimajući u obzir dovoljnu širinu u kojoj vanjski promjer košuljice (ljuske) ne mijenja svoj oblik.
• Za prolaz zidnih konstrukcija svakako ćemo upotrijebiti metalne rukavice ili adaptere koji će osigurati sigurnost savitljivog kanala tijekom instalacije i kasnijeg rada.

Postupak ugradnje izvodi se na sljedeći način:

• Fleksibilni, temperaturni otporni kanali za ventilaciju rezani su u rastegnutom stanju metalnim škarama, a spiralni dio ih ugrize škare. Kada radite s plastičnim kanalima, polimerna ljuska se izrezati oštrim nožem, dok se spiralica ugrize pomoću kliješta.
• Spajanje se vrši pomoću spojke tipa bradavica, aluminijske samoljepljive trake ili mastika. Unos kanala u mlaznicu mora biti najmanje 50 mm
• Priključak za dodatnu čvrstoću popravlja najlonski ili metalni kravata.
• Ugradnja polukrutih kanala vrši se pričvršćenjem na prirubnice i pričvršćivanjem vijcima.
• Na kraju rada provjeravamo nepropusnost spojeva.

zaključak

Sada znate što su PVC ventili za ventilaciju i njihove metalne kolege. Kao rezultat toga, moći ćete odabrati one modifikacije ventilacijskih kanala koje će zadovoljiti potrebe korištene sheme razmjene zraka.
