Ispitivanje ventilacije: ispitne vrijednosti i regulatorni

Kakav je test ventilacijskog sustava? Koji su parametri procijenjeni? Postoje li regulatorni dokumenti koji uređuju raspored ventilacijskih sustava i postupak njihove provjere?

Pokušajmo odgovoriti na ta pitanja.

U procesu ispitivanja.

Popis dokumenata

Iz prilično opsežnog popisa dokumenata vezanih uz ventilaciju, moramo ispitati dvije glavne.

  • U SNiP 3.05.01-85 definiraju se opći zahtjevi za ventilaciju uređaja.
  • U GOST 12.3.018-79 opisana tehnologija, koja su aerodinamična ispitivanja ventilacijskih sustava.

Važno: akt sveobuhvatnog ispitivanja ventilacijskih sustava izdaje se na temelju mjerenja stvarnih performansi sustava i vizualnog pregleda s provjerom parametara ventilacijske opreme s navedenim.

Prema rezultatima ispitivanja, vlasniku je izdana ventilacijska putovnica.

Zašto je to potrebno?

  • Putovnica je dokument koji službeno registrira opremu koju ste kupili - čak i ako u vrijeme kupnje nije imao potvrde o usklađenosti s ruskim standardima.
  • Pored toga, dokument će poslužiti kao težak argument u svim sporovima s nadzornicima. U slučaju požara, dima i drugih problema, vlasnik će uvijek biti u mogućnosti dokazati da nisu uzrokovani nedosljedom strukture i izvedbe ventilacijskog sustava s trenutnim standardima.

Obratimo se zahtjevima regulatornih dokumenata.

zahtjevi

SNiP 3.05.01-85

Kanali za zrak, u kojima je moguće nanositi rosište, postavljeni su konstantnim nagibom na drenažu od 1 - 1,5 cm po metru duljine. Uzdužne šavove takvih kutije nalaze se samo u gornjem dijelu (pročitajte i članak "Ispitivanje ventilacije" za pravovremeno otkrivanje problema i onečišćenje).

Brtve između prirubnica mogu se produžiti samo izvan prirubnice.

Kutija za ventilaciju s priključcima prirubnice između njih.

Materijal za brtvljenje također je reguliran.

  1. Pri temperaturi zraka do 70 ° C, možete koristiti gumenu pjenu, pjenaste gume, debele gumene brtve ili mastiks polimerne kabele.
  2. Na temperaturama iznad 70 ° C upotrebljavaju se azbestni karton ili azbest.

Nuance: za proizvodnju, čija tehnologija podrazumijeva onečišćenje zraka kiselim dimovima, koristi se samo guma otporna na kiseline.

Gerlen (traka za brtvljenje od materijala od gume), brtvene mastike i štipaljke koje se mogu zagrijati mogu se koristiti za brtvljenje zglobova utora.

Svi vijci moraju biti zategnuti na prirubnici. Matice moraju biti na jednoj strani prirubnice; s horizontalnim rasporedom, matice se obično nalaze na dnu. Uputa je povezana s besprijekornom sigurnošću: vijak je teži od matice, a ako se ispusti s velike visine, može uzrokovati ozbiljnije ozljede.

Ispitivanje ventilacijskih sustava, između ostaloga, uključuje vizualnu provjeru visine kanala. Što bi to trebalo biti?

Vrsta kanala Maksimalni razmak između točaka pričvršćenja (vješalice ili nosači), m
Bez nabega s najvećom veličinom do 400 mm 4
Bez nabiranja najveće veličine preko 400 mm 3
Flankiran s najvećom veličinom do 2000 mm 6
vertikala 4

Nuance: kada je visina stropa u zgradi do 4 metra preporuča se popraviti okomite ventilacijske osovine u stropu.

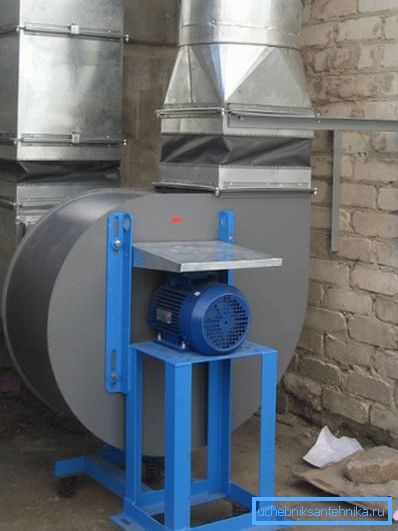

Kanali za zrak su povezani s ventilatorima s fleksibilnim umetcima koji sprječavaju prijenos vibracija.

Umetci ispred zračnih kanala eliminiraju prijenos vibracija.

Radijalni ventilatori trebali bi se postaviti na antivibracijske baze na sidrama. Sami izolatori vibracija, kada se postavljaju na pod ili temelje, ne zahtijevaju pričvršćivanje, ali ih je potrebno pričvrstiti na metalne konstrukcije.

Sjeci ventilatora i električnih motora trebaju biti strogo koaksijalni ili paralelni (ovisno o načinu prijenosa zakretnog momenta).

Svi potencijalno opasni elementi ventilacijskog sustava (spojke, remeni, otvoreni usisni sapnici) prekriveni su zaštitnim pokrovima i mrežama.

GOST 12.3.018-79

Kako se prema dokumentu obavljaju aerodinamički testovi ventilacijskih sustava?

Mjerne točke

  • Za mjerenje tlaka i brzine protoka odabiru se dijelovi koji se ne nalaze niže od 6 hidrauličnih promjera nakon točke za zaustavljanje protoka (okret, ventil, rešetka itd.), A ne manje od 2 hidraulička promjera. Trošak nepoštivanja ovog pravila ozbiljno je izobličenje rezultata mjerenja zbog turbulencije.

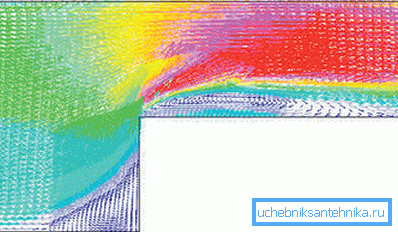

Turbulencija protoka pri promjeni promjera.

Referenca: za hidraulični promjer okruglog kanala koji je jednak unutarnjem promjeru. Za pravokutan, izračunava se kao 2AB / (A + B), gdje su A i B strane unutarnjeg dijela kanala.

  • Dopušteno je postaviti mjernu točku (mjerni dio) na mjestu iznenadnog sužavanja ili širenja kanala. Štoviše, njegovo područje se uzima jednako najmanjem području poprečnog presjeka u konstrikciji.

oprema

Koja oprema se koristi za pojedinačna ispitivanja sustava ventilacije i klimatizacije?

  1. Za mjerenje dinamičkog tlaka u struji pri brzini većoj od 5 m / s, a statički tlak u neprekidnom strujanju koristi se kombinirani tlačni prijamnik.
  2. Za puni tlak prijemnik je potreban, kako to ime implicira, za mjerenje ukupnog tlaka u brzim (preko 5 m / s) tokova.
  3. Za mjerenje pada tlaka koriste se diferencijalni manometar i manometar.
Elektronički mjerač diferencijalnog tlaka.
  1. Anemometar (termo-anemometar) - za mjerenje brzine spora (do 5 m / s) protok zraka.
  2. Barometar - za mjerenje tlaka okoliša. To je neophodno kako bi se procijenio protok zraka u slučaju rada ventilacije.
  3. Merkurski termometar ili termoelement - za mjerenje temperature zraka.
  4. Psychrometer - za mjerenje razine vlage.

Nuance: kod mjerenja izvedenih u prašnjavim potocima, projektiranje uređaja trebalo bi osigurati njihovo jednostavno čišćenje - vlastitim rukama, četkom ili sa strujom komprimiranog zraka iz kompresora.

Ispitivanje naloga

Ispitivanja se provode najkasnije 15 minuta nakon početka ventilacije; Tijekom tog vremena stabiliziraju se svi osnovni parametri tlaka, brzine, temperature i vlage.

Što se točno mjeri?

  1. Tlak zraka u sobi.
  2. Temperatura u kanalu.
  3. Temperatura u sobi.
  4. Dinamički tlak protoka.

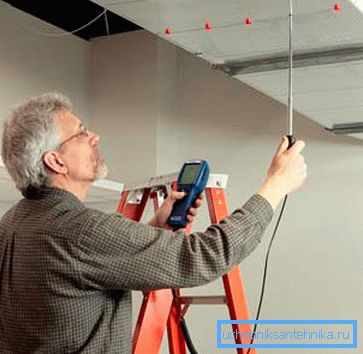

U foto - mjerenju parametara protoka zraka u kanalu.
  1. Statički tlak na istoj točki protoka.
  2. Ukupni pritisak na istoj točki.
  3. Vrijeme kada je anemometar u ravnini izmjerenog poprečnog presjeka protoka i promjene u njegovim očitanjima

sigurnosni

Postoji samo jedan uvjet koji se odnosi na sigurnost: proces mjerenja ne smije dovesti do formiranja opasnih ili eksplozivnih koncentracija plina.

dokumentiranje

Na temelju mjerenja i njihove obrade sastavlja se protokol aerodinamičkih ispitivanja ventilacije, gdje se unose svi parametri. Pored mjerenja snimanja, akt individualnog ispitivanja ventilacijske opreme uključuje rezultate vizualnog pregleda i verifikacije stvarnih značajki opreme s navedenim.

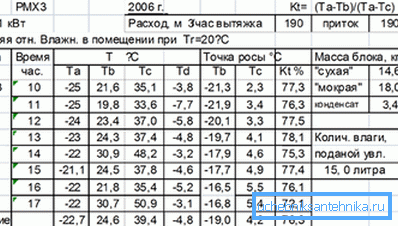

Izvadak iz aerodinamičkog ispitnog protokola.

Da biste bili aktivni:

  • Za navijačicu - tip, promjer rotora, brzinu protoka i ukupni tlak protoka, okretaje i promjer remenice.
  • Za električni motor - tipa, snage, brzine, metode prijenosa zakretnog momenta i promjera remenice.
  • Za klima uređaje i grijače - tipa, shemu cirkulacije rashladnog sredstva, njegovom tipu i rezultatima ispitivanja radnim tlakom.
  • Za filtre - propusnost, postotak hvatanja i pad tlaka.
  • Za ovlaživače - tip, protok zraka, tlak pred raspršivačem, okretaji i promjer kotača prskalice i snage motora.

Čin provjere ventilacijskog sustava, uz poštivanje svih tehničkih zahtjeva i odstupanje stvarnih karakteristika iz projekta za najviše 10%, služi kao osnova za izdavanje ventilacijske putovnice.

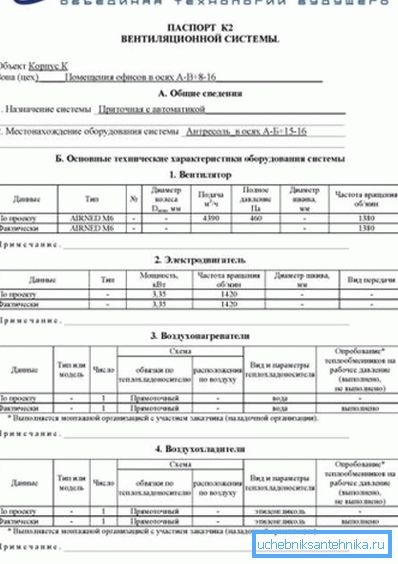

Uzorak sustav provjetravanja putovnica.

zaključak

Nadamo se da bismo mogli odgovoriti na pitanja koja su se nakupila u čitatelju u području regulatornih zahtjeva i postupaka ispitivanja (vidi i članak "Automatizacija ventilacije: funkcije, mogućnosti, sposobnosti").

Kao i uvijek, video u ovom članku nudi dodatne informacije. Sretno!
