Izrada ispušne ventilacije: osnovna pravila i preporuke

Učinkovita ventilacija je neophodna za svaku zgradu, bilo da je riječ o industrijskom kompleksu, zemljištu ili stanu u visokoj zgradi. Preliminarni projekt omogućuje vam izbjegavanje mogućih tehničkih grešaka u procesu izvođenja radova na instalaciji, kako bi ih ekonomski i učinkovitije obavljali. U ovom članku razmatramo glavna načela projektiranja ventilacijskih sustava.

Shema ispušne ventilacije kućice za odmor

Opće odredbe

Zašto je zgrada uopće ventilacija? Razmotrimo se s tim pitanjem kako bismo u potpunosti iskusili značenje potpunog ventilacijskog sustava:

imenovanje

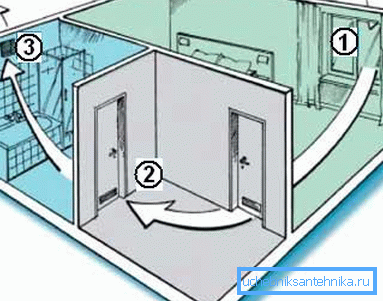

Kretanje zraka u stanu
  1. Zamjena zračnih masa. Ako to nije učinjeno, onda se u zatvorenoj sobi nakupljaju:
    • ugljični dioksid, koji je produkt ljudskog disanja;
    • ugljični monoksid koji dolazi iz uređaja za grijanje i peći i predstavlja najveću prijetnju zdravlju stanovnika; (Vidi također članak Gofra za ventilaciju: značajke.)
    Posljedice trovanja ugljičnim monoksidom
      • neugodni mirisi koji najčešće dolaze iz WC-a i prate postupak kuhanja;
      • prašine, patogena i mogućih izlučevina unutarnjih predmeta.

      Zrak s takvim sastavom je neugodan i čak je opasan za ljudsku potrošnju, što može dovesti do pojave mnogih bolesti.

      1. Uklanjanje vlage. Pravovremeno i učinkovito sušenje zidova, podova, stropova i komada namještaja pomaže u sprječavanju pojave gljivica, plijesni i razvoju trulih procesa.
      Posljedice slabe ventilacije u kući

      Savjet: pored rasporeda ventilacijskog sustava u mjestima oblikovanja plijesni, preporuča se primjena posebnih antiseptika. To će uvelike povećati učinkovitost problema.

      vrste

      Postoje dvije glavne opcije za provođenje ventilacije u privatnoj kući ili stanu:

      ime opis
      prirodni To se provodi zbog razlika u temperaturi i tlaku izvan i unutar zgrade. U ovom slučaju vrlo je važno oblikovati optimalnu veličinu i položaj ventilacijskih kanala.
      obavezan To je prirodno, što je poboljšano upotrebom ventilatora, filtara i uređaja za grijanje. Vrlo je važna opskrba električnom strujom i ispušna ventilacija.

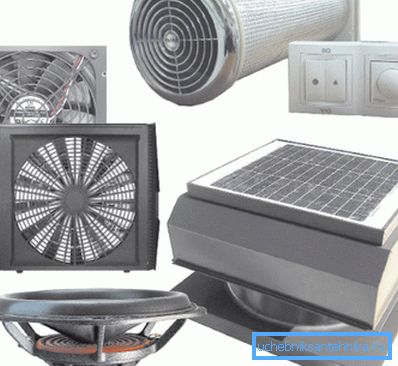

      Fotografije opreme koja obavlja prisilnu ventilaciju

      Za mala stanovanja obično je dovoljan prirodni sustav, čije se nape nalaze u kupaonici i, naravno, u kuhinji. Ali za prostranu privatnu kuću s više od jednog kata trebate složeniju organizaciju ventilacije s idejnim dizajnom. (Vidi također članak Krovna ventilacija: značajke.)

      Izrada projekta

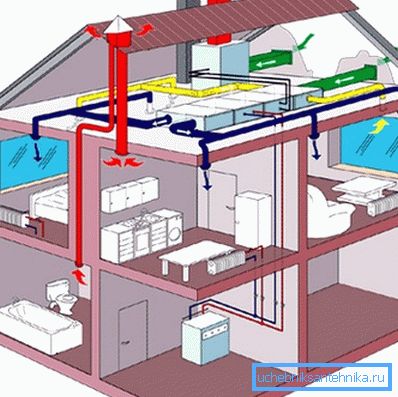

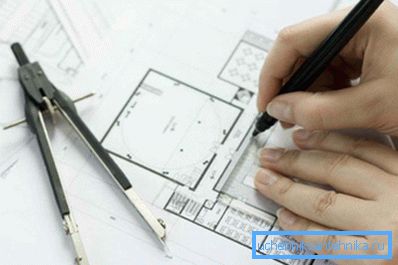

      Grafički dizajniran projekt ispušne ventilacije

      Možete sami izraditi dizajn ili dopustiti stručnjacima da to učine. U svakom slučaju, vrijedno je upoznavanje s osnovnim načelima takvog zadatka.

      Savjet: Preporučuje se izvršiti projekt ventilacijskog sustava prije početka gradnje kuće To će vam omogućiti postizanje veće učinkovitosti i postavljanje ventilacijskih kanala u dizajn prostorija, koji će izgledati više estetski ugodan nego maskiranje u već izgrađenoj zgradi.

      Tehnički zadatak

      Izrada ispušne ventilacije započinje pripremom tehničkih specifikacija, koja bi trebala uzeti u obzir:

      • broj svih soba;
      • područje svake sobe;
      • arhitektura cijele zgrade;
      • funkcije koje obavlja svaka soba;
      • broj i mjesto svih dodatnih predmeta koji imaju značajan utjecaj na kretanje zračnih masa: kupaonice, klima uređaji, peći, kamini i druge slične inženjerske strukture.
      Obratite pozornost na kamin pri postavljanju otvora za ispuštanje.

      Izračunavanje

      Pogledajmo sada kako izračunati ispušnu ventilaciju. Da bismo to učinili, moramo pronaći prihvatljivu snagu sustava mjerenu brojem kubičnih metara zraka po satu koji su prošli kroz njega, za svaku sobu pojedinačno i zgradu u cjelini.

      Ovaj indikator ovisi o sljedećem dva parametra:

      1. Tečaj zračne luke jednokrevetne sobe. Ova vrijednost nema dimenziju i određuje intenzitet zamjene zračnih masa ovisno o funkcionalnoj namjeni prostorije. Na primjer, za stambene površine jednaka je 1, ali ne manje od 30 m.3/ h po osobi, a za onečišćenu WC i kuhinju - 1,5, ali ne manje od 60 m3/ h Dakle, proračun ispušne ventilacije izvodi se pomoću formule:

      L = nV, gdje

      L je potreban indeks snage, n je normalizirana stopa izmjene zraka, V je obujam prostorije.

      Na primjer, podnijeti dnevni boravak od 6 do 4 m, a visina stropa od 2,5 m: 1 60 = 60 m3/ h

      Dnevni boravak od 24 m2
      1. Maksimalni broj ljudi u isto vrijeme. Dizajn ventilacije također ovisi o tome koliko se ljudi može okupiti u sobi, a upute za pronalaženje takvog odnosa su kako slijedi:

      L = N, LN, gdje

      L je potreban indeks snage, N je najveći broj ljudi koji se istodobno mogu nalaziti u prostoriji, LN - normalizirana potrošnja zraka od jedne osobe ovisno o funkcionalnosti prostorije. Prema SNiP-u, zadnji parametar može imati sljedeće vrijednosti:

      Vrsta sobe Standardna potrošnja zraka u ventilacijskom području Regulacijska potrošnja zraka u neuređenom području
      proizvodnja 30 60
      općinski 40 60
      stambeni 30 60

      To znači da ako uzmete ventilirani dnevni boravak u kući u kojoj žive 3 osobe, dobivamo: 3 = 30 = 90 m3/ h Budući da ova vrijednost premašuje, a koja smo dobili u prethodnom primjeru, koristeći stopu razmjene zraka, uzimamo ga kao osnovu za daljnje izračune.

      Nakon svih potrebnih proračuna, obično se javlja da:

      1. Za apartmane višekratnih zgrada potrebna je ventilacija kapaciteta od 100 do 500 m3/ h

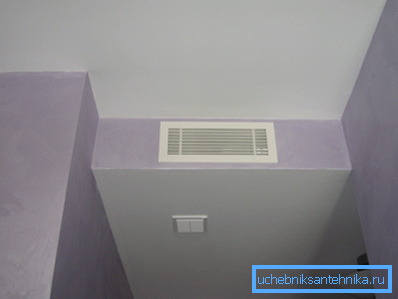

      Ispušni otvor u stanu
      1. Za privatne kuće - od 1000 do 2500 m3/ h

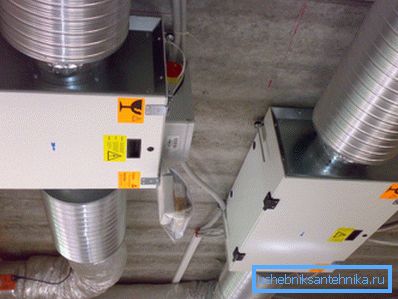

      Prisilno provjetravanje zraka i ispuhivanje vikendice u zemlji
      1. Za industrijske zgrade - od 1000 do 15000 m3/ h Izračun ispušne ventilacije industrijskih objekata je najsloženiji i opsežniji.
      Tvornica ventilacijskog sustava

      Značajke izvedbe ventilacije za prostorije površine veće od 1000 m2

      Što je projekt složeniji i što veći broj čvorova uključuje, to je veća cijena. To treba uzeti u obzir prilikom naručivanja od strane stručnjaka.

      Također morate voditi brigu o prisutnosti takvih elemenata kao što su:

      1. Ventilacijska komora. To je posebno predviđena zasebna prostorija, koja sadrži sve potrebne uređaje za provedbu učinkovite prisilne ventilacije. Temperatura u njemu bi trebala biti otprilike na istoj razini tijekom cijele godine.

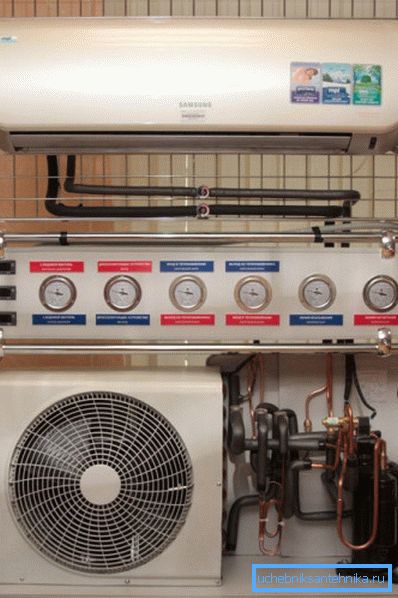

      Privatna kuća Ventkamera
      1. Visoka kvaliteta izolacije. Ako tijekom dana zvukovi koji proizlaze iz ventilacijskog sustava mogu biti prihvatljivi za vas, tada noću, kada vlada tišina, može izazvati ogromne neugodnosti.
      Zvučna izolacija ventilacijskog kanala - ključ za dobar san
      1. Kada koristite bojler kao grijaći element, također ćete morati napajati vodu i voditi brigu o vodonepropusnosti prostora.

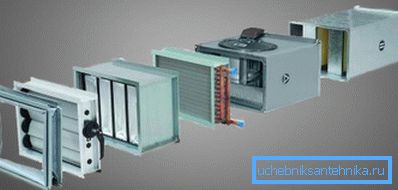

      Protočna ventilacija s grijačem vode

      zaključak

      Razmatrali smo kako izračunati ispušnu ventilaciju, kao i značajke njegovog dizajna. Kapacitet se mjeri u broju dopuštenih kubičnih metara zraka po satu, na što utječe funkcionalna svrha prostorije i najveći broj ljudi u prostoriji istodobno.

      Neki izračuni mogu se obavljati samostalno, ali za zgrade s velikim površinama bolje je upisati pomoć stručnjaka, budući da se greške zbog neiskustva mogu skupocjenima koštati od plaćanja za njihov rad.

      Izrada sustava kućnog kina ventilacije

      Video u ovom članku predstavit će vam dodatnu količinu materijala koji su izravno povezani s navedenom temom. Preliminarni dizajn pomoći će Vam u stvaranju učinkovitije ventilacije.
