Izrada ventilacije u privatnoj kući: procesne značajke

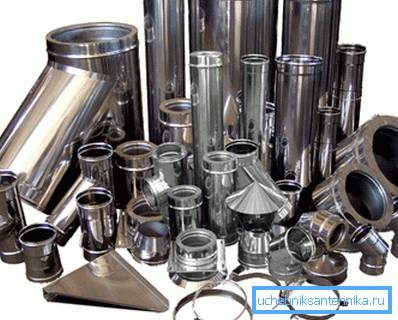

Za privatne i višekatne stambene zgrade, industrijske i javne zgrade, škole, vrtiće i medicinske ustanove, proizvodnja ventilacijskog sustava odvija se na istom principu i iz istih materijala kada je u pitanju metal. Glavni dio tih konstrukcija sastoji se od kanala za zrak, koji su izrađeni na posebnim strojevima uglavnom od pocinčanog čeličnog lima i aluminijskih legura (takve cijevi se također mogu proizvesti u malim količinama na zanatski način).

Pored krutih cijevi, oni također izrađuju valovite cijevi, kao i napajanje i ispuštanje kišobrana, utora i kutnih okova za zavoje. Sve ovo ispod, i pomoći - video u ovom članku.

ventilacija

Napomena. Ventilacijski sustavi mogu biti ulazni, ispušni i ispušni usisni, od kojih svaki može biti prirodan ili mehanički (prisilni). Osim toga, sustavi usisa i ispušnih plinova mogu biti opće ili lokalne svrhe. Druga je mogućnost najčešće korištena u proizvodnji jer je cijena energenata u ovom slučaju znatno niža.

Strojni alati

Tubeformer 2020 je spiralni navijeni mlin švicarske tvrtke SPIRO (cijena odgovara kvaliteti proizvoda) za proizvodnju velikih zračnih kanala kako za potrebe razmjene zraka tako i za proizvodnju školjke poliuretanske pjene za mine i mostove.

Raspon poprečnih presjeka proizvedenih cijevi kreće se od 80 mm do 2000 mm, a debljina stijenke od 0,4 do 2,0 mm, ali duljina proizvoda nije ograničena. Stroj troši 11kW, 3380V i 50 Hz struje.

Tubeformer 1602 PRO je spiralna mlin od švicarske tvrtke SPIRO za proizvodnju velikih ventilacijskih kanala kako za potrebe razmjene zraka tako i za proizvodnju školjke poliuretanske pjene za mine i mostove.

Raspon presjeka proizvedenih cijevi kreće se od 80 mm do 1600 mm, a debljina stijenke od 0,4 do 1,5 mm, ali duljina proizvoda nije ograničena. Stroj troši 15kW, 3380V i 50 Hz struje.

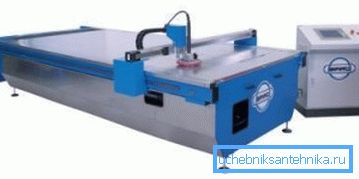

Plasmacutter Florett je plazma rezna mašina sa širokim rasponom lima proizvedenih od strane SPIRO-a i opremljen je računalnim programom kontrole koji je prilagođen vlastitim rukama kako bi osigurao trodimenzionalno modeliranje dijelova, posebice ispušnih kišobrana, utora i različitih (okrugli, ovalni, pravokutni) elementi.

Radna površina ovog modela iznosi 30001500 mm, na zajedničkoj površini od 39902140 mm, poprečno, brzinom kretanja od 40 mm / min i točnosti rezanja do 0,5 mm. U isto vrijeme AC Servo 4000I, 50 / 60Hz i 2.5kVA, te plazma 60A, 230 / 400V, 3 faze 11kVA, ukupne težine 780kg.

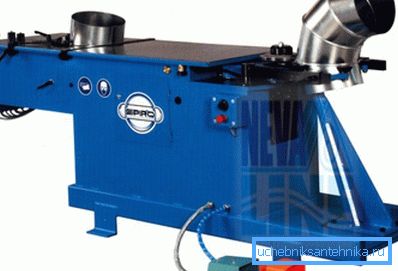

Gorelocker COMBI T, kao i na slici gore, je stroj za proizvodnju segmentnih zavoja i drugih elemenata koje je proizvela švicarska tvrtka SPIRO i na tom je području prepoznata kao lider među proizvođačima takve opreme.

Izlazni promjer je od 125 mm do 1250 mm sa debljinom stjenke od 0.4 mm do 1.5 mm za crni čelik, od 0.4 mm do 1.0 mm za nehrđajući čelik, od 0.4 mm do 1.5 mm za aluminija i od 0.4 mm do 1.25 mm za bakar. Parametri napajanja 5 kVA / 400V / 50Hz, 3 faze.

Stitchwelder 1000/1270/1540 su visokokvalitetni strojevi za zavarivanje šavova tvrtke švicarske tvrtke SPIRO i koriste se za zavarivanje cijevi bez oštećenja prednjeg dijela obrađenog metala. To omogućuje neprilagođivanje hermetičkim slikarskim proizvodima.

Ovisno o modifikaciji jedinice 1000/1270/1540, duljina varova može biti 50/1000 / 50-1270 / 50-1500 mm, preklapanje 6/8/8 mm, s debljinom metala od 0,4-1,0 mm, promjer praznine 75-1000 mm. Promjer bakrene žice sa okruglim presjekom za zavarivanje je 2,0 mm, a brzina zavarivanja zavarivanja je od 3 m / min do 1212 m / min (upute za odabir načina rada su spojene).

Okrugli i pravokutni dio

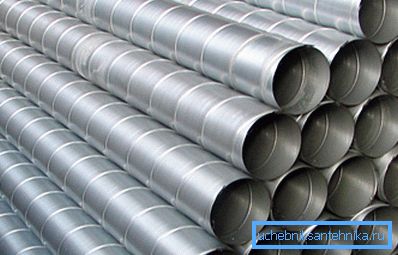

• U industrijskim poduzećima, u pravilu je kružni dio ventilacije koji se koristi - proizvodnja ventilacijskih kanala ovog dijela smanjuje aerodinamičku otpornost pri transportu zraka u kanalima, a isto tako i vrlo važan značajno smanjuje razinu buke. Izolacija takvih proizvoda uopće nije potrošena ili je minimalna, što u oba slučaja štedi proračun poduzeća ili organizacije. Da bi upravljali cijelim sustavom, ne trebamo previše moćne motore za obožavatelje, pa se tako i gospodarski učinak promatra s ove strane.
• Gustoća spojeva takvih ventilacijskih kanala je vrlo visoka, što osigurava minimalnu propuštanja zraka, stoga smanjuje gubitak topline. Ako tvrtka koja proizvodi takvu opremu ima kompletan set svih strojeva (ovaj članak navodi samo one glavne), tada možete naručiti sustav bilo koje složenosti.

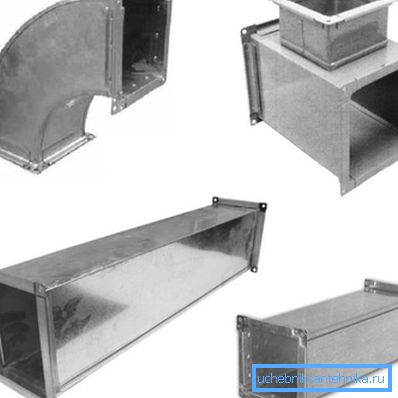

• Glavna prednost pravokutnika preko kruga je njegova manja visina s istim područjem presjeka, stoga proizvodi s kvadratnom sekcijom najčešće se koriste za ugradnju u niske prostorije. Pored toga, pravokutnik se lakše smjestiti u manji dekorativni okvir.

Napomena. Za ugradnju ventilacije u privatnoj kući obično se koriste pravokutni zračni kanali, iako neki elementi mogu biti kružni, na primjer, povezivanje kuhinjske nape s prozorom ventilacije.

zaključak

Zaključno, možemo reći nekoliko riječi o proizvodnji rešetki ventilacije. Mogu biti krute i podesive, s jednim ili dva reda louversa ili roleta. Izrađena od plastičnog, pocinčanog čelika i aluminijskih legura.
