Kako odabrati ventilator za sustav prisilnog ventilacije

Da bi pravilno opremili u vašem domu sustav prisilne ventilacije s prisilnom cirkulacijom zraka, prvo trebate odabrati najprikladniji ventil aksijalnog, centrifugalnog ili kanala za sve potrebne parametre, što je najvažniji operativni mehanizam ovog sustava.

Prilikom odabira ovog uređaja potrebno je uzeti u obzir veliki broj različitih vanjskih čimbenika, kao što su: ukupni volumen prozračenog stambenog prostora, oblika, materijala i poprečnog presjeka zračnog kanala, minimalnu i maksimalnu temperaturu zračnog zraka, ukupnu duljinu ventilacijskog sustava, kao i neke druge važne pokazatelji.

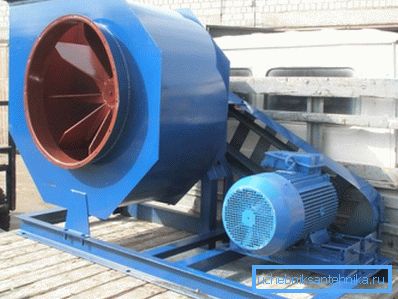

Ventilator zraka visokih performansi centrifugalnog tipa.

Pregled domaćih obožavatelja

Kako bi pomogao čitatelju odabrati najprikladniju opciju za sebe, ovaj će članak prikazati različite tipove električnih ventilatora dizajniranih za uporabu u domaćim sustavima ventilacije, kao i njihove glavne karakteristike i kratak pregled glavnih prednosti i nedostataka određenog modela.

Istodobno, ovaj se članak može smatrati kompletnom uputom za odabir ventilatora za ispuh ili puhalo za sustav kućnog ventila s prisilnim cirkulacijom zraka.

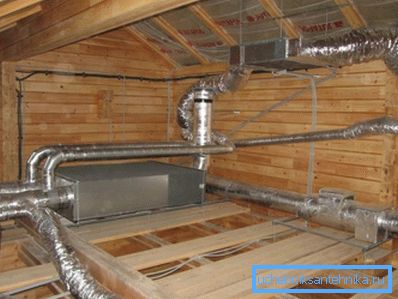

Ventilacijski sustav moderne stambene zgrade.

Svrha i glavne funkcije

Uobičajeno funkcioniranje domaćeg ventilacijskog sustava s prirodnom cirkulacijom zraka postaje moguće zbog blagog pada atmosferskog tlaka na području između ulaza dovodnog kanala zraka i izlaza ispušnog kanala.

Istodobno za normalan rad takvih sustava, istodobno moraju biti ispunjeni sljedeći uvjeti:

  1. Da bi se osigurala potrebna razlika u atmosferskom tlaku i, prema tome, prirodni potisak u sustavu, potrebno je da se utičnica nalazi na visini od najmanje 4 metra iznad, u odnosu na razinu ulaznog otvora.
  2. Kako bi se osiguralo potreban kapacitet, pri maloj brzini zraka, potrebno je koristiti zračne kanale velikog poprečnog presjeka.
  3. Oblik poprečnog presjeka ventilacijskih kanala treba biti što je bliži obodu, a njihova unutarnja površina mora biti ravnomjerna i glatka kako ne bi stvorila turbulentnu turbulenciju protoka zraka.

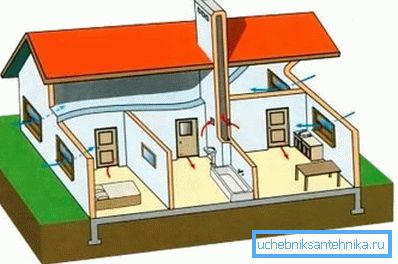

Shema prirodne ventilacije u stambenoj zgradi.

Kada je krug ventilacijskog sustava uključen električni ventilator, pridržavanje gore navedenih uvjeta nije potrebno zbog sljedećih razloga:

  1. Razlika tlaka zraka između ispušnih i ispušnih puteva je osigurana radom impellera ventilatora, stoga visinska razlika u ovom slučaju nema temeljno značenje.
  2. U sustavima prisilne ventilacije, brzina protoka zraka je znatno veća, tako da kanali za zrak čak i mali dio imaju veći protok.
  3. Ventilatori za ubrizgavanje ili ispuštanje omogućuju da se u sustavu stvori veći pad tlaka nego u slučaju prirodnog vučnog proklizavanja, stoga se u većini slučajeva može zanemariti otpornost unutarnjih površina i turbulentnih okretaja.

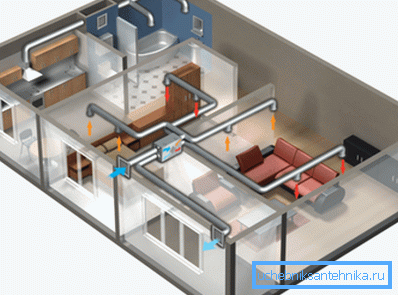

Fotografija prikazuje shemu prisilne ventilacije stambenog prostora.

Obratite pažnju! Maksimalna brzina strujanja zraka u prirodnim sustavima ventilacije iznosi 1 m / s, dok u sustavima s injektiranjem prisilnog zraka ili ispumpavanjem zraka njegov protok može kretati brzinom od najmanje 3 m / s.

Vrste kućanskih obožavatelja

Gotovo svi domaći ventilatori upravljaju električnim motorom, ali mnogi se modeli razlikuju u snazi ​​motora, brzini, performansi, maksimalnom radnom tlaku, vrsti impelera koji se koristi, opskrbi zrakom, veličini, težini i mnogim drugim tehničkim parametrima.

Na osnovu načela opskrbe zrakom i tipa impelera koji se koristi, svi postojeći modeli mogu se podijeliti u nekoliko tipova.

  1. Najjednostavniji, ali ujedno i najčešći modeli koji se najčešće koriste u svakodnevnom životu, aksijalni su električni ventilatori.

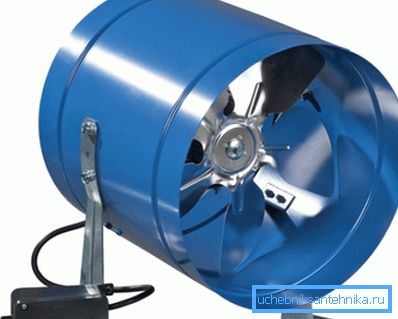

Uređaj s aksijalnom shemom dovoda zraka.
  1. Modeli s kružnim centrifugalnim krugom za ubrizgavanje zraka, koji mogu stvoriti veći tlak i razvijanje veće brzine kretanja protoka zraka smatraju se produktivnijima.
  2. Jedna od sorti takvih modela je sustav s dijametralnim rasporedom lopatica, ali zbog težak dizajn, praktički se ne koristi u svakodnevnom životu.
  3. Za ugradnju unutar kanala koriste ventilatori kanala, koji su male veličine i relativno niska razina buke.

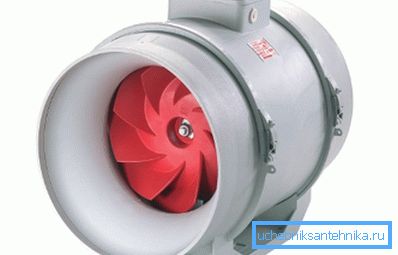

Raznolikost domaćeg ventilatora.

Aksijalni obožavatelji

Aksijalno, ili drugim riječima, aksijalni ventilator dobio je ovo ime jer je tijekom rada smjer kretanja protoka zraka smješten na istoj osi s ravninom radnog rotora.

Ova shema se naširoko koristi u kućanskim sustavima ventilacije, s obzirom da ima sljedeće prednosti:

  1. Elektromotori Takvi uređaji, u pravilu, imaju malu potrošnju energije, dakle, prilično su ekonomični i mogu dugo raditi bez zaustavljanja.
  2. Aksijalni obožavatelji kućanstva nije u stanju razviti visoki tlak, ali istodobno je njihova snaga dovoljna da stalno mijenja cijelu količinu zraka u sobi. Ovakav način rada omogućuje vam jednoliku razmjenu zraka tijekom cijelog radnog vremena, a istodobno vam omogućuje da se riješite dima i neugodnog mirisa, kao i izbjegavate pojavu skica.
  3. Aksijalni krug ubrizgavanja zrak ima najjednostavniji dizajn, koji je prolazni zračni kanal s impelerom koji se nalazi u njemu i pokretnim električnim motorom, pa je cijena tih uređaja znatno niža od troška drugih složenijih modela.

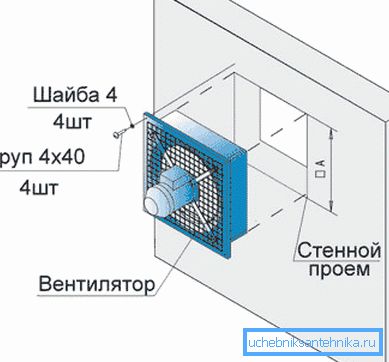

Shema ugradnje aksijalnog napa u otvor za zid.

Savjet! Još jedna prednost aksijalnih ventilatora je najniža razina buke, među ostalim sličnim uređajima, tako da se najčešće koriste kao ispušni ventili za prozračivanje kuhinje, kupaonice, kupaonice, kupaonice i drugih domaćih prostorija.

Ventilator ispušnih i tlačnih centrifugalnih tipova

Za rad složenih ventilacijskih sustava s velikim brojem zračnih kanala i raznih pomoćnih uređaja, kao i velikim duljinama glavnog kanala za ubrizgavanje i ispušnih zrakoplova, potrebni su industrijski ventilatori visokih performansi koji mogu u kratkom vremenu pomicati veliku količinu zračnih masa.

Najčešće se za rješavanje takvih problema koriste uređaji s centrifugalnim sustavom za kretanje zraka čiji je princip djelovanja sljedeći:

  1. Radno tijelo stroja je vanjski metalni kućište od nehrđajućeg ili pocinčanog čelika, unutar kojeg je rotirajući bubanj montiran na kugličnim ležajevima.
  2. Zidovi bubnja sadrže veliki broj radijalno montiranih noževa koji tijekom rotacije rotiraju protok zraka, čime se daje rotacijsko kretanje.
  3. Kao rezultat rotacije, pod djelovanjem centrifugalne sile, zračne čestice se bacaju iz središta rotirajućeg bubnja na unutarnju stranu metalnog kućišta, nakon čega se, komprimiranjem u zatvorenom prostoru, usmjeravaju prema izlazu izlaznog puta.

Industrijski radijalni ventilatori, u pravilu, pokreću snažni električni motori koji rade u stalnom ili cikličkom načinu, a aktivirani su ručno ili kada se aktiviraju senzori automatskog sustava kontrole klime.

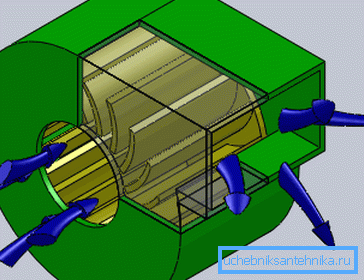

Načelo rada centrifugalnog kompresora.

Obratite pažnju! Centrifugalni električni ventilatori mogu jednako učinkovito djelovati i za napajanje, a ne za uklanjanje zraka, stoga, ovisno o vrsti spoja, mogu se koristiti u sustavima opskrbe i ispušne ventilacije.

Obožavatelji kanala

Uređaji za kanale prvenstveno su namijenjeni za ugradbu unutar zračnog kanala, kao i kod raskida glavne crte koja opskrbljuje ili odzračuje zrak kao samostalni ili pomoćni upravljački mehanizam za dovod i ispušnu ventilaciju.

Među glavnim razlikovnim karakteristikama ventilatora su sljedeće karakteristike izvedbe:

  1. Najčešće se izrađuju prema aksijalnoj shemi, stoga se razlikuju po njihovoj kompaktnoj veličini i niskoj razini buke.
  2. Takvi uređaji mogu se jednostavno postaviti vlastitim rukama kako u projektiranim tako iu postojećim sustavima za ventilaciju.
  3. Trenutno postoji veliki izbor različitih modela koji se razlikuju po veličini, formi, izvedbi i drugim tehničkim parametrima, tako da odabir odgovarajućeg uređaja neće biti teško.

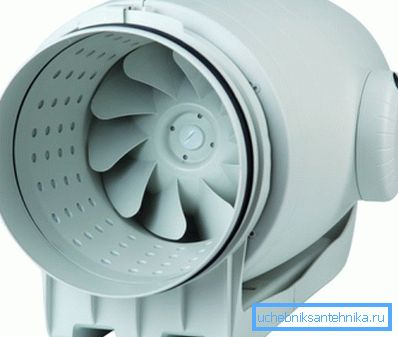

Kompresor kanala centrifugalnog tipa sa smanjenom razinom buke.

Savjet! Čak i kad se ugrađuju u zatvorenom prostoru, prednost se daje uređajima od plastike, nehrđajućeg čelika ili drugih materijala otpornih na koroziju, budući da je vodena para uvijek prisutna u atmosferskom zraku, a sustavi ventilacije i klimatizacije imaju povećanu tendenciju kondenzacije.

Multizone uređaji

U centraliziranom sustavu za uklanjanje dima, kao iu sustavu ventilacije i klimatizacije u privatnom stambenom objektu, prikladno je koristiti višenamjenski uređaj, koji je centrifugalni ventilator visokih performansi instaliran u tehničkoj prostoriji, na primjer, u podrumu ili u potkrovlju.

Njegova glavna značajka je da na kućištu postoji nekoliko spojnih prirubnica za spajanje ispušnih ili odvodnih kanala, od kojih svaki može samostalno služiti razne stambene ili komunalne prostorije.

Stoga, jedan uređaj u potpunosti može osigurati rad sustava opskrbe i ispušne ventilacije cijele stambene zgrade.

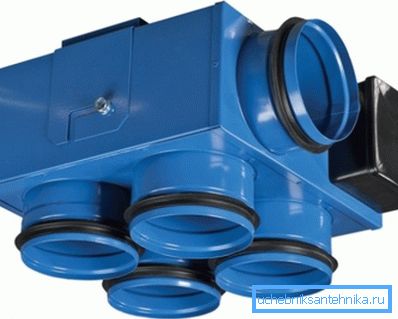

Ulazne i izlazne mlaznice centrifugalnog ventilatora s više zona.

Savjeti i trikovi

Da bi se pravi izbor domaćih navijača, ovisno o njegovoj svrsi i provedbi određenih zadataka, treba slijediti sljedeća pravila:

  1. Za učinkovitu ventilaciju kupaonica i sanitarnih objekata, potrebno je odabrati uređaj s aksijalnim tipom s nominalnim kapacitetom od najmanje 30 m / h.
  2. Za ugradnju u prostorije visoke vlažnosti, na primjer u tušu ili u kadi, morate osigurati da razina zaštite nije manja od IP.

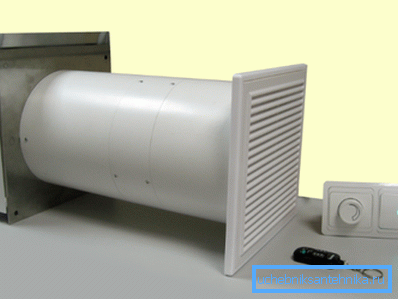

Kompaktan uređaj za ventilaciju s daljinskim upravljačem.
  1. Jednostavno je odrediti optimalnu izvedbu kuhinjskog poklopca množenjem njezinog ukupnog volumena za 10 godina. Na primjer, kuhinja veličine 4 x 3 m sa visinom stropa od 2.8 m 33,6 m, izvedba ispušnog ventilatora mora biti najmanje 330 m ? / sat
  2. Kapacitet ispušnih plinova za stambene prostore određen je sličnom shemom, ali u ovom slučaju, ukupni volumen prostorije ne smije se množiti s 10, već s 3.
  3. Ako je potrebno, brzo grijanje prostora, možete koristiti grijače električnog ventilatora za kuću u kojoj je instaliran električni grijaći element ispred rotora kompresora zraka.

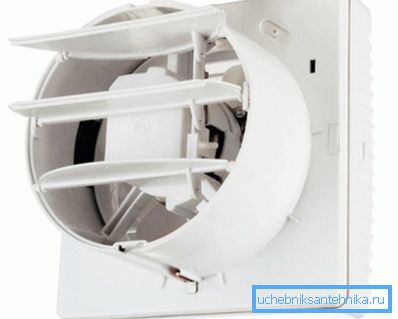

Otvoreni ventil za provjetravanje.

Savjet! Da bi se spriječio neželjeni ulaz hladnog atmosferskog zraka iz ulice u sobu, svi ventilatori kućanstva trebaju biti opremljeni kontrolnim ventilom.

zaključak

Nakon što pročitamo ovaj članak, možemo zaključiti da je najbolja opcija za kuhinju, kupaonicu i WC, kao i za stambene prostorije u stanu ili maloj privatnoj kući konvencionalni aksijalni ventilator koji je ugrađen u prozorčić otvaranja prozora ili na ventilacijskoj rešetki zajedničkog vertikalnog uspona.

Da biste dobili vizualnu ideju o tome kako to učiniti sami, možete gledati videozapis u ovom članku ili čitati slične materijale na našoj web stranici.
