Korpus za ventilaciju: odaberite i instalirajte sebe

U ovom ćemo članku govoriti o tome što čini aluminijsko valovlje za ventilaciju i slične proizvode iz drugih materijala. Osim toga, razmotrimo koje su značajke odabira ovih struktura. Pa i, naravno, dajemo niz praktičnih preporuka za ugradnju ventilacijskih rebara.

Opće informacije

Ventilacijska valovita cijev je bitan element za povezivanje modernih napa. Nema sumnje da ventilirani valoviti prsten ne izgleda tako uredan kao posebna plastična kutija.

Činjenica je da je okrugli rukav teško prikriti u zidu ili pokriti sa svim ukrasnim elementima. No, unatoč tim teškoćama, u nekim slučajevima, valoviti crijevo jednostavno je nezamjenjiv.

Na primjer, valovita cijev za ventilaciju koristi se na teško dostupnim mjestima gdje je, zbog višestrukih zavoja i zavoja, teško ugraditi običnu plastičnu kutiju.

Glavne vrste zračnih kanala i njihova klasifikacija

Trenutačno su zračni kanali dizajnirani za pričvršćivanje kapuljaju sljedećim izmjenama.

1. Plastična ili metalna cijev (tvrdi okvir) s savršeno glatkom unutarnjom površinom. Nedostatak unutarnjeg olakšanja osigurava bezzračnu rad ventilacijske opreme. Glatka vanjska površina, zauzvrat, osigurava estetiku izgleda spojnog elementa.

Jedini značajan nedostatak takvih konstrukcija je mali stupanj fleksibilnosti, a time i nemogućnost korištenja na zidovima i stropovima s kompleksnim površinskim reljefom.

Preporučljivo je koristiti plastične kanale za zrak kada se mogu pokriti spuštenim stropom, ukrasnim pločama i drugim zaštitnim strukturama. Cijena plastičnog kanala je visoka u usporedbi s metalnim kolegama.

1. Valovita aluminijska cijev za ventilaciju je relevantnija i najpopularnija opcija, jer ima brojne prednosti, među kojima imamo na umu sljedeće:

• visoka otpornost na trošenje;
• otpornost na mehaničke deformacije;
• jednostavnost instalacijskog rada;
• nizak stupanj opterećenja na podu zgrade
• apsolutnu nepropusnost, usprkos mobilnosti zglobova;
• otpornost na povišene temperature (do + 250 ° C) i kao posljedica mogućnosti korištenja ispušnih plinova u autonomnim sustavima grijanja;
• univerzalnost korištenja, kao valovitost s istim uspjehom djeluje u prostorijama javnih, stambenih i tehničkih namjena;
• razumnu cijenu i, kao rezultat toga, atraktivni trošak gotovog ventilacijskog sustava u cjelini.

Međutim, uz očite prednosti, postoje barem očiti nedostaci među kojima su:

• niska razina krutosti ventilacijskog kanala u cjelini;
• niski intenzitet protoka zraka zbog nedovoljne aerodinamike unutarnje površine zidova;
• teškoće dijagnosticiranja oštećenja ili blokada, kao i poteškoća čišćenja i dezinfekcije ventilacijskih kanala;
• Zbog brojnih strukturnih značajki, fleksibilni aluminijski kanali ne mogu se koristiti u visokoučinkovite ventilacijske sustave.

Mogućnosti građenja

Fleksibilni kanali za zrak su strukturno višeslojni proizvod od aluminija i sloj poliestera. Element za ojačanje dizajna je spirala od čelika. Spirala ne samo da postavlja potrebni stupanj krutosti na proizvod, nego također omogućuje promjenu smjera cijevi na zavojima u obliku karakteristične harmonike.

Aluminijski zračni kanali iznutra mogu biti glatki ili valoviti.

• Modifikacije glatke unutarnje površine karakterizirane su povećanim aerodinamičkim svojstvima.. Stoga je poželjno instalirati takve modifikacije zračnih kanala na dugo-rute putove.

Značajni nedostatak modifikacija glatkom unutarnjom površinom zidova je složenija instalacija.

• Valoviti aluminijski zračni kanali karakterizirani su manjom aerodinamičnosti, ali, unatoč tom nedostatku, mogu se postaviti na bilo koji željeni smjer, što uvelike pojednostavljuje instalaciju.

Značajke odabira

Što tražiti pri izboru valovitog kanala za ventilaciju? Budući da je tehnologija ugradnje i rada ovih spojnih elemenata ista, bez obzira na marku proizvođača, usredotočimo se na promjer poprečnog presjeka.

Kao rezultat toga, kako bi se napravio pravi izbor, potrebno je voditi parametre izlaza opreme koju namjeravate povezati kroz savitljivi kanal.

Ako instrukcija za crtanje uključuje korištenje rebara određenog promjera, to je taj promjer koji treba koristiti, jer će nepodudarnost između stvarnih dimenzija i naznačenih dimenzija dovesti do nemogućnosti montaže ili nedovoljne nepropusnosti veze.

Standardni promjeri industrijski izrađenih aluminijskih rebara su sljedeći:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

U pravilu navedene veličine su dovoljne za instalaciju svih industrijski proizvedenih ekstrakata i druge opreme koja se mora priključiti na ventilacijski sustav.

Važno: Kod kupovine kanala za domaći ispušni sustav, imajte na umu da ventilacijski kanal s velikim brojem pravokutnih kutova i dužinom od preko 2 metra negativno utječe na rad sustava. Rješenje ovog problema može biti stjecanje manjeg kanala manjeg promjera, koji se može pričvrstiti na poklopac kroz adapter.

Izbor prema prisutnosti izolacije

Cijena fleksibilnih aluminijskih kanala ovisi uglavnom o prisutnosti međusloja izolacije. Izmjene bez izolacije ugrađuju se i rade u sustavu prisilne ventilacije, gdje nema posebnih zahtjeva za razinu buke i požarne sigurnosti.

Modifikacije s izolacijskim slojem reda veličine su skuplje od konvencionalnih kolegija, ali, unatoč višoj cijeni, jamče niz značajnih prednosti, uključujući: nisku razinu buke, visoku otpornost na visoke temperature.

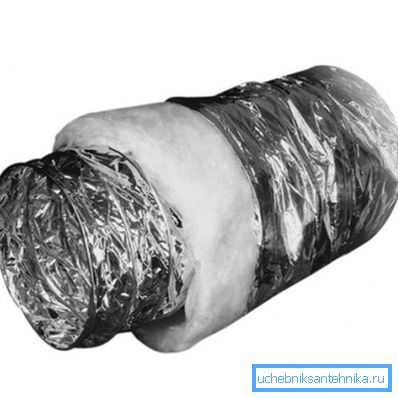

Sloj mineralne vune se koristi kao izolacija u takvim konstrukcijama. Kao rezultat toga, dizajn izoliranih modifikacija je sendvič koji se sastoji od aluminijskog sloja, pamučnog sloja i aluminijskog sloja.

Višeslojne strukture naširoko se koriste u slučajevima gdje je autocesta položena kroz prostorije gdje je visoka razina buke neprihvatljiva.

Instalacijski rad

Prilikom montaže u kuhinji, valoviti ventilacijski prsten je skriven u jednom od zidnih ormara. Još jedna dobra opcija je mjesto cijevi u prostoru iznad kuhinjskog seta.

Za instalaciju nisu potrebni posebni adapteri jer je cijev fleksibilna i prolazi kroz sve kuteve bez ikakvog napora.

Ručni priručnik za instalaciju ne predstavlja ništa teško:

• Isprva smo ispružili dovod zraka kako bismo imali manje buke kada je gotov sustav u pogonu.
• Pričvrstite cijev na cijev ispušnog sustava, pomoću posebnog stezaljka. Slično tome, valovi su fiksirani na ispušnoj rupi.
• Ako je ispušni uređaj s okruglim dijelom pričvršćen izravno na valove. Ako je rupica pravokutna, kupite poseban adapter ili kanal s pravokutnim oblikom poprečnog presjeka.

Važno: Uporaba adaptera smanjuje performanse sustava. Preporučljivo je odmah kupiti zračni kanal istog oblika i veličine kao i na ispušnom otvoru, kako ne bi žrtvovali performanse, a ne za rad s kapuljačom u poboljšanom načinu rada.

• Na kraju ventila, preporuča se ugradnja rešetkastih rešetki kako bi se spriječilo prodiranje raznih insekata i prljavštine izvana. Međutim, tijekom rada, ovaj rešetka mora se redovito čistiti kako bi se spriječilo blokiranje i propadanje performansi sustava.

zaključak

Razgovarali smo o glavnim vrstama zračnih kanala koji se koriste u uređaju ventilacijskih sustava kućanstva. Štoviše, razmatrali smo značajke odabira i ugradnje fleksibilnih rebara.

Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
