Krovna ventilacija je jednostavan, ali važan korak u

03-02-2018
Ventilacija

Za stanovnike gradskih stanova, pitanje ventilacije nije tako teško kao za vlasnike privatnih kuća. Pored ventilacije samih soba, treba prisustvovati i ventilaciji u potkrovlju u kući, a protok zraka treba kružiti kroz krov. Srećom, nije tako teško raditi ovaj posao, tako da je, na primjer, ventiliranje krova izrađenih od ploče ili mekanih pločica na svačijem ramenu.

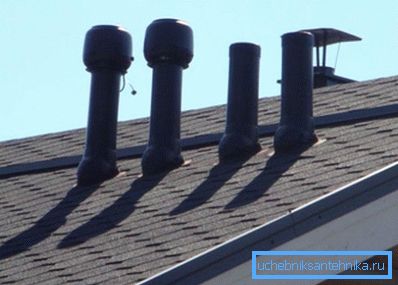

Ventilacijski otvori

Opće informacije o ventilaciji

Problem ventilacije može se podijeliti u tri glavne komponente.

Trebate:

  • kako bi se osigurala normalna cirkulacija zračnih masa u cijeloj kući (uključujući i podrum). Neugodni mirisi ne bi trebali stagnirati u sobama;
  • učiniti potkrovlje prostora. Mikroklima u potkrovlju je također vrlo važno, iako je ova soba nestambena (s izuzetkom penthouses), ali njegovo stanje utječe na trajnost krova;

Obratite pažnju! Strukturno, krov podsjeća na kolač (film s preprekama, sloj izolacije, vodonepropusnost i sam krovni materijal), pa je potrebno osigurati cirkulaciju zraka između pojedinih slojeva ove "kolače". Na izlazu bi trebao dobiti ventilirani krov.

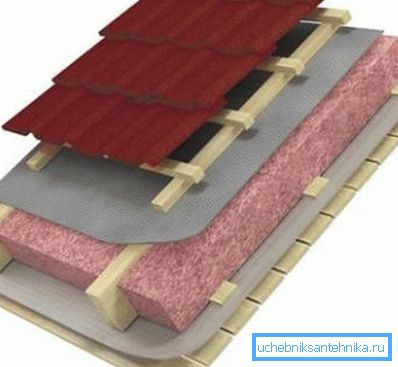

Struktura krova nalikuje pita

U tom slučaju, morat ćete obavljati takve vrste posla kao:

  • uvesti zračne kanale u kuću;
  • dovedi ih na krov. Da bi se to postiglo, cijevi moraju biti položene kroz preklapanje između podova, potkrovlja i samog krova;

Obratite pažnju! Zona posebne pozornosti je izlaz ventilacije na krov. Ako ubuduće činite bezbrižno, može proći.

  • postavite zaštitne elemente iznad cijevi.

Što se tiče ventilacijskog krova, kretanje protoka zraka je osigurano u fazi postavljanja krova. Detaljnije ovo pitanje je razmatrano u nastavku.

Vodič za odzračivanje na krovu

Prije početka rada, neće biti suvišno planirati postavljanje kanala na krov.

U ovom slučaju, potrebno je nastaviti s praktičnim razmatranjima:

  • Najbolja opcija je ona u kojoj prolaz kroz krov ventilacije se provodi kroz greben. Istina, s obzirom na učestalost sljemenskih sustava, ovaj pristup nije uvijek moguć;
  • ako se koristi sustav rešetkastih zraka, ventilacijska cijev treba biti smještena što je moguće bliže grebenu krova. To rješenje ima 2 prednosti odjednom: prvo, zimi snijeg neće akumulirati u blizini cijevi, drugo, čak i uz malu nadmorsku visinu iznad površine krova, visina kanala će biti veća nego kada se pomakne do ruba. To će stvoriti veću vuču u sustavu;
  • kada su prozračni otvori na krovu, trebali bi biti postavljeni tako da se nalaze između grednih greda i letvica (ako se koristi neprekidna letvica).

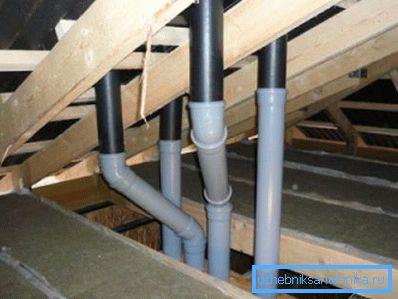

Na fotografiji - primjer uspješnog postavljanja ventilacije, cijevi prolaze između letvica i ne odstupaju se od greda.

Obratite pažnju! Ako se u proračunu pojavila pogreška u izračunima, kanal se uvijek može lagano pomaknuti na stranu uz pomoć jednostavne ventilacijske patke.

Ugradnja prolaznog elementa

Kako bi se osiguralo da ventilacijska cijev koja prolazi kroz krov ne uzrokuje curenje u budućnosti, bolje je koristiti kupljene prolazne elemente.

U tom slučaju, upute za kanal na krovu izgledat će ovako:

  • Prvo, oblikovani položaj prolaznog elementa označen je na krovu;
  • onda morate napraviti prolaznu rupu na krovu kako biste preskočili ventilacijsku cijev. S hidroizolacijskim i izolacijskim problemima neće se pojaviti, ali za metalne krovove moraju raditi brusilice;

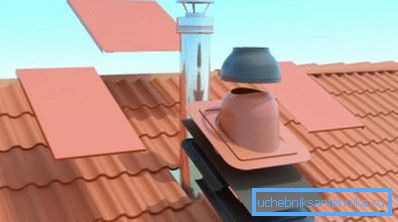

Izgleda kao prolazni element
  • cijev se prikazuje na krovu;
  • pričvršćuje se montaža prolaznog elementa, označavaju se mjesta vijaka za pričvršćivanje elementa, ispod njih su bušene rupice;
  • Brtvilo se nanosi na dno brtve, a brtva se lijepi na krov (neki proizvođači preporučuju vijak umjesto brtvila);

Obratite pažnju! Da bi brtvilo bolje držalo brtvu na krov, njegova površina ne ometa čišćenje i odmašćivanje.

  • tada je sam element ugrađen i pričvršćen vijcima.

Posljednja faza može se smatrati instalacijom zaštitne kapice iznad cijevi. Ako se slijede ove preporuke, kvaliteta posla koji se obavlja rukom neće se razlikovati od profesionalaca.

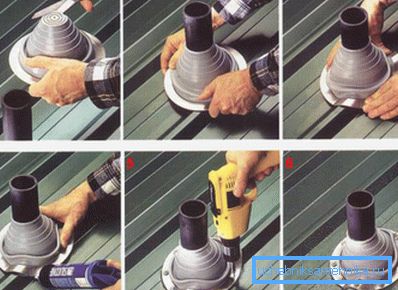

Instalacijska shema prolaznog elementa na metalnom krovu

O visini ventilacijskih cijevi

U kućama se najčešće koristi prirodna ventilacija, tj. Da se zrak kreće uslijed pada tlaka na ulazu i izlazu njihove cijevi, pa je visina kanala od velike važnosti. Neispravno odabrana visina ventilacijske cijevi iznad krova može negirati učinkovitost ventilacijskog sustava.

Obratite pažnju! U nekim slučajevima, dostiže točku da u jednom od kanala zrak počinje kretati u suprotnom smjeru, tj. Postaje ne iscrpljujući, nego dovodi zrak.

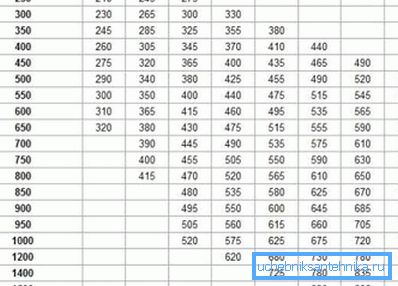

Tablica za izbor visine cijevi ovisno o području presjeka (lijevi stupac i gornja linija su parametri cijevi)

Prilikom postavljanja cijevi treba slijediti ove preporuke:

  • ako se izlazna točka nalazi u blizini grebena (unutar 1,5 m), tada se cijev za zrak mora barem 0,5 podići iznad grebena;
  • ako se ventilacijska cijev na krovu ukloni s grebena na udaljenosti od 1,5 do 3,0 m, njezina minimalna visina mora biti veća od 0,5 m;
  • na ravnim krovovima, visina kanala iznad površine krova je nepoželjna da se manje od 0,5 m.

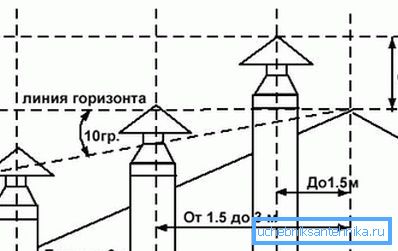

Shema za određivanje minimalne visine cijevi iznad krova

Povećajte učinkovitost ventilacije

Ljeti, kad temperatura raste izvan, učinkovitost prirodne ventilacije smanjuje. U kombinaciji s nepovoljnim smjerom vjetra to može dovesti do potpune blokade ventilacijskog sustava. Da bi se ventilacija na krovu privatne kuće nastavila raditi, na vrhu cijevi ugrađuju se elementi kao što su deflektori.

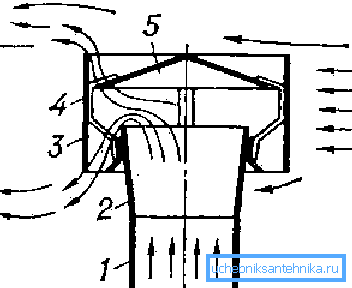

Oblik rada deflektora

Iznutra, ovaj koristan dodatak izgleda poput male mlaznice na kanalu i sastoji se od sljedećih elemenata:

  • kišobran;
  • difuzora;
  • donji cilindar.

Unatoč jednostavnosti dizajna, postoji 6 vrsta deflektora, ali načelo rada svake od njih je gotovo jednako. Tijekom vjetra na području blizu izlaza ventilacijskog kanala, stvara se područje smanjenog tlaka.

Zbog rijetkosti, nacrt se povećava, u nekim slučajevima učinkovitost ventilacije povećava za 20-30%. Budući da je cijena takvog uređaja minimalna, a instalacija je jednostavna, možete pronaći deflektor na gotovo bilo kojem krovu.

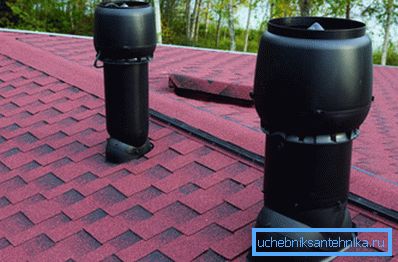

Deflektor je opremljen s obje ventilacijske cijevi.

Ventilirani krov

Pored ventilacije prostorija, pozornost treba posvetiti ventilaciji samog krovnog pita, inače su zajamčeni plijesni i vlažnost u potkrovlju. Posebnu pažnju treba obratiti na ventilaciju potkrovlja, jer je u ovom slučaju potkrovlje stambeni prostor, što znači da se zahtjevi za prozračivanjem povećavaju.

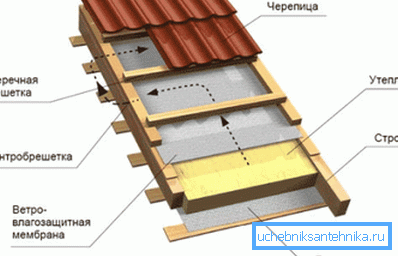

Optimalna struktura krova potkrovlja

Krov je prozračen kroz otvore između pojedinih elemenata krovne kuke.

Ovisno o broju takvih praznina, sustavi se mogu razlikovati:

  • 1 jaz između samog krovnog materijala i vodonepropusnog filma;
  • 2 otvora za prozračivanje - jaz između filma i izolacije dodaje se jazu između krovnog materijala i vodenog prozora, tj. Ne dolaze u dodir jedni s drugima.

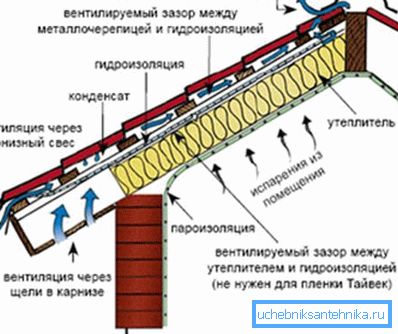

Ventilacijska shema s 2 provjetravanja

Proces ventilacije je sljedeći:

  • zrak se uzima na dnu krova;
  • zrak prolazi kroz cijelu ravninu nagiba kroz provjetravanje i odstranjuje se kroz aeratorsku rupu.
Radna shema aeratornog grebena

Aerator - uređaj koji se koristi za dobro prozračivanje krova. Može biti kontinuirana (grebena inačica), ili točka-poput - obično poznat kao ventilacija gljiva na krovu.

Ventiliranje gljiva

Verzija grebena postavljena je duž cijele dužine grebena i osigurava normalnu cirkulaciju zraka kroz krov. Točka se može koristiti, na primjer, kako bi se uklonile zone ustajanja. U pravilu, aeratori za točku proizvode se u obliku slatkih gljiva ili malih pločica, pa je jednostavno odabir opcije prikladne za bilo koji krov.

Također, gljive za ventilaciju na krovu mogu se postaviti na izlazu kanala kako bi se zaštitilo od ostataka koji ulaze u cijev. Što se tiče broja aeratera na krovu, ovdje sve ovisi, prvo, o njegovoj veličini, a drugo, o klimatskim uvjetima. Preporuke stručnjaka se razlikuju, neke savjetuju da se pridržavaju norma 1 aerator / 60 m2 krovovi, ostali - 1 aerator / 150 m2.

Ovo je instalirana aeratorska točka.

Na kraju

Pravilna krovna ventilacija nije jako teška, ali važan korak u izgradnji kuće. Nepomoćna ventilacija uzrokuje stalan osjećaj nelagode i vlažnosti, koji će pored raspoloženja stanovnika utjecati i na trajnost kuće u cjelini. Da ne biste došli do ovog ekstrema, dovoljno je samo slijediti savjete navedene u ovom članku.

Video u ovom članku detaljno prikazuje primjer postavljanja prolaznog elementa na metalni krov.
