Lokalna ventilacija: vrste i proračun

Takva definicija, budući da lokalna ventilacija automatski označava njegov opseg primjene - one se odvojeno uzimaju u malim radnim područjima u proizvodnji, pa čak iu našem svakodnevnom životu. Takvi ispušni uređaji postavljeni su iznad radnih stolova, gdje je moguće emitirati plinove, iznad kovačkih klesara i raznih peći, au svakodnevnom životu takva oprema možete upoznati s pećima za kuhanje (plin ili električni). No, takve se jedinice mogu razlikovati jedna od druge u smjeru protoka zraka, a mi ćemo pričati o tome, kao i pokazati video u ovom članku.

Ventilacija na tlu

Napomena. Ako se na nekom mjestu u zatvorenom prostoru nalaze emisije štetnih plinova i taj se problem može riješiti uz pomoć opće ventilacije, onda su često instalirani lokalni ventilacijski sustavi. Njihova prednost u učinkovitosti - takav uređaj zahtijeva manje energije, a osim toga, lokalno rješenje problema ne dopušta da se plinovi šire izvan radnog mjesta.

vrste

• Najvažnija razlika između vrsta ventilacije za lokalnu uporabu je, kao što je već navedeno, kretanje protoka zraka, stoga može biti bilo svježeg zraka ili ispušnog zraka..
• Opcija ispuha koristi se u slučajevima kada je nemoguće spriječiti širenje štetnih ili neugodnih mirisnih tvari s lokalnog mjesta u prostoriji. Bit ove operacije je uhvatiti te iste tvari pomoću kretanja protoka zraka i bacajući ih u otvoreni prostor, tj. Na ulici. U takvim situacijama govorimo o nevidljivim plinovima, dimu i prašini, zagađujući obližnji prostor.
• Kod kuće, ova vrsta ventilacije svima je poznata kao kuhinjska napa. i oni koji su morali rastavljati takvu jedinicu vlastitim rukama mogli su vidjeti jednog ili više obožavatelja. Njihove lopatice su okrenute na takav način da se tijekom rotacije čini da sisaju zrak, pogotovo ako diže na mjesto s toplim strujom.

• Ali lokalna ventilacija se koristi u obliku zračnog tuša., gdje se hladniji protok zraka usmjerava na bilo koji dio ili na lokalno radno mjesto i zbog toga se također naziva i puhanje. Također, u nekim tvornicama u vrućim radionicama stvaraju se prave oaze, koje predstavljaju kabine od 2 do 2,5 m, u koje se ubrizgava hladni zrak, što omogućuje značajnu uštedu energije u usporedbi s time da se cijela radionica mora ohladiti.
• Ali strujanje zraka nije uvijek hladno, također može biti toplo ili čak vruće., na primjer, takve zračne barijere se stvaraju na peći, što u praksi izgleda poput zaslona kroz koju se vrućina peći ne širi (sličan, ali slabiji učinak dolazi kod grijaćeg radijatora smještenog ispod prozora). Za kovače i pepeo raznih tipova, agresivni usmjereni protok zraka pomaže u održavanju sagorijevanja ili, pri većim brzinama, povećava intenzitet.

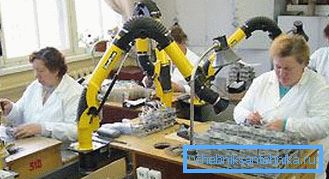

Napomena. Oba ispuha i usisna ventilacija mogu biti dvije vrste - pojedinačne ili središnje. U prvom slučaju, sustav se nalazi iznad jednog lokalnog radnog mjesta i ima prilično usku opseg obrade. U drugom slučaju sustav se može nalaziti iznad grupe radnih mjesta.

Izračun za lokalne ispušne sustave

Općenito, izračun lokalne ventilacije ispušta se pomoću formule i uzimajući u obzir mnoge parametre same prostorije, temperaturu zraka, štetnost, snagu motora i tako dalje, iako se to odnosi samo na proizvodnju, a to nije uvijek slučaj. Ali, ako se radi o izračunima, onda ćemo biti zainteresirani za ispušni kišobran - upravo to treba uzeti u obzir prije svega, tako da sve štetne supstancije idu prema njemu, a ne blizu.

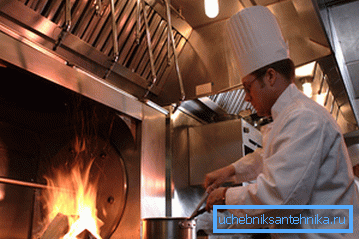

Kišobran je najprikladniji uređaj za lokalni ispušni sustav, osobito za kovačke kosti, pećnice za kuhanje, otvorene štednjake, vruće kupke i tako dalje - toplinski zrak podiže se pod samom kupolom, gdje ulazi u ventilacioni kanal. Naravno, kišobran, kao što to zahtijeva upute, treba biti što je moguće bliže izvoru, u svakom slučaju.

Početna vrijednost brzine protoka u radnom otvaranju ovog kišobrana smatra se vrijednostom od 0,15 do 1,25 m / s. Brzina je izravno proporcionalna količini toksičnih plinova i području preklapanja - što je više plinova i manja kupola, to je intenzivnije usisavanje.

Kapacitet jedinice (m3 / h) ili obujam ispušnog zraka izračunava se pomoću formule L = 360abv - ovdje simboli a i b označavaju obod radnog otvora u metrima i simbol v u brzini protoka zraka (m / s) u ovom otvoru.

Odvojeni izračuni također su potrebni za zavarivanje stolova i površinskih instalacija, budući da je takvo mjesto nemoguće objesiti kišobran (to će jednostavno ometati) pa se ovamo, ovisno o potrebi, postavljaju u obliku lijevka ili proreznih podizača dužine od 250 mm do 350 mm. U takvim situacijama koristi se druga formula za izračunavanje, koja izgleda kao L = ko3vI, ovdje je vrijednost ko koeficijent usisavanja utora ili lijevka (utor 12, lijevak - 13.2), a simbol I označava struju zavarivanja u amperi ( A).

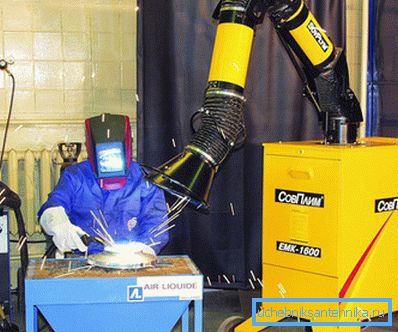

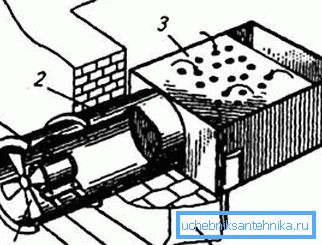

Za radno mjesto zavarivača ova vrsta ventilacije može se obavljati drugačije, iako prema istom načelu, na primjer, može biti cijev s kišobranom spojenim na stranu, ali također može biti u obliku rešetke na radnom stolu, gdje se plinovi usisavaju suprotnoj strani. Druga je opcija najpovoljnija za osobu koja radi tamo, jer u ovom slučaju praktički ne udahnjuje štetne plinove. Kapacitet jedinice za crpljenje zraka (m3 / h) trebao bi biti izračunat brojem elektroda koje je moguće koristiti za sat vremena, kao i prisustvom štetnih tvari u njima.

Od brušenja, brušenja i poliranja kotača, koji se ugrađuju na odgovarajuće strojeve, kada se koriste, puno prašine emitira, pa je ispušna ventilacija na tim strojevima potrebna za očuvanje zdravlja radnika. Za uklanjanje prašine i sitnih čestica abrazivnih materijala koji su pušteni tijekom rada, krug je prekriven kućištem, koji je zauzvrat povezan s dovodom zraka, a na kraju je ispušni ventilator određenog kapaciteta. Vrlo je važno da je zračni kanal usmjeren paralelno s linijom kretanja prašine i abraziva, tj. Da se taj otpad oslobađa naprijed, bez prepreka.

Što je brži protok zraka kroz kanal, učinkovitiji će zaštitni pokrov biti. No, to se povećava čak i ako se na prednjem dijelu kućišta montira poseban vizir koji ne dopušta da se podigne prašina i abrazivne čestice (troškovi ventilacije neće se znatno povećati od instalacije vizira).

Potreba za određenom snagom ventilacije (kapacitet u m3 / h) izravno ovisi o promjeru kruga. Ovdje se koristi formula L = 1000DA - vrijednost D je promjer kruga, a vrijednost A je koeficijent ovisno o njegovom promjeru. Dakle, ako je D = 0,25 m, onda je koeficijent 2, ako je D = 0,6 m, tada će koeficijent biti 1,8, i tako dalje. Između tih vrijednosti možete pronaći aritmetički prosjek.

zaključak

Nećete trebati izračuni kod kuće, bilo da se radi o izvlačiću iznad kuhališta ili u kućnoj radionici iznad vašeg radnog mjesta. Ako se gotove jedinice prodaju za kuhinje, onda se lokalna ventilacija obično montira samostalno u radionici, a njegova snaga se obično određuje testiranjem.
