Montaža ventilacije plinskog kotla u privatnim kućama

Bilo koja oprema za grijanje ne može se raditi bez dobre izmjene zraka. Posebno je važno provjetravanje plinskog kotla u privatnoj kući. Ovdje nema sitnica jer se radi o životu i zdravlju ljudi. Nepravilna instalacija može dovesti do primanja ugljičnog monoksida u stambeni prostor koji je smrtonosan i nema boju, bez mirisa, sa svim posljedicama koje nastaju.

Nekoliko riječi o dokumentima

Prikupljanje dozvola nije bilo ugodno iskustvo. No, kao što je dobro poznato, sve norme i pravila napisane su na temelju stvarnih pogrešaka, pa njihovo nepoštivanje može dovesti do velikih problema, a novčana kazna je najopasnija stvar koja se može dogoditi.

Instalacija plinske opreme u stambenim područjima regulirana je s nekoliko dokumenata. Prvo, to je SNiP 42-01-2002. Što se tiče ventilacije kotlovnica i pećnih soba u privatnim kućama, ti zahtjevi su navedeni u SNiP 11-35-76.

Savjet: Postoji još jedan koristan dokument zove opskrba plinom, na temelju SNiP 2.04.08-87. Trenutačno više nije službeno valjan, ali sadrži mnogo korisnih informacija, osim toga, na osnovi toga, razvijeni su postojeći standardi.

Izdvajamo i zahtjevi za dogovor

Prije kupnje samog kotla i druge opreme za distribuciju plina potrebno je utvrditi mjesto instalacije. Možda je najvažnije ovdje organizacija dobre razmjene zraka.

zahtjevi

U prostorijama s opremom za distribuciju plina u kojima ne postoji stalni profesionalni nadzor, prema normama, usvajaju se sljedeći propisi za ugradnju ventilacije.

• Za izolirane kotlove koji se nalaze u stambenim zgradama potrebno je najmanje 3 puta izvršiti kompletnu razmjenu zraka za 1 sat.. Štoviše, važno je napomenuti da su ti podaci izvedeni bez uzimanja u obzir protoka zraka u kotlu.
• Prema zahtjevima, visina stropa u kotlovnici trebala bi biti 6m. No, u privatnoj stambenoj izgradnji praktički je nestvarno, dakle, za svaki metar spuštanja strop, razmjena zraka u sobi bi trebala biti povećana za 25%.
• U pravilu, takav broj ciklusa razmjene zraka u maloj prostoriji vrlo je teško pružiti na prirodan način, stoga bi u većini slučajeva trebalo instalirati umjetni priljev.

Važno: ove preporuke vrijedi i za sustave plina i na kruto gorivo. Postoji samo mala razlika u instalaciji.

Izračun parametara sustava

Kompetentno izvedeni proračuni ključ su za dugi i siguran rad opreme. Profesionalni projekti su prilično složeni, uključuju računovodstvo svih parametara. No, za privatne stambene izgradnje često se ispostavlja da je suvišno, sve se svodi na nekoliko formula s kojima možete izračunati osnovne podatke vlastitim rukama.

Da biste doznali koji se promjer kanala treba osigurati prirodna razmjena zraka, trebate imati sljedeće podatke.

1. Prije svega, to je volumen same prostorije, koji se mjeri u kubičnim metara.
2. Također je potrebno razmotriti brzinu kojom će se zrak kretati u cijevi, za prirodnu ventilaciju ovaj parametar je 1 m / s.
3. A posljednja komponenta je jednaka stopa povećanja broja ciklusa razmjene zraka, ovisno o tome koliko je niža visina stropa u odnosu na referentni 6m.

Zatim, radi jasnoće, razmislimo o izračunu kanala na određenom primjeru.

• Pretpostavimo da soba ima širinu od 4, duljinu od 3 m, a visina stropova je 2,7 m. Pomnožite podatke i dobijte volumen od 32,4 m.
• Što se tiče faktora tečaja zraka, izračunat ćemo to kako slijedi: (6m - 2.7m) x 0.25 (smanjenje postotka) +3 (broj ciklusa za 6m) = 3.8.
• Sada možemo izračunati koliko bi zrak trebalo izaći iz ove prostorije s prirodnom ventilacijom za 1 sat: 32.4m? x 3,8 = 123m?
• Pomoću ovih podataka izračunavamo dionice kanala za prirodnu izmjenu zraka. Da biste to učinili, podijelite 123m?, U 3600 (broj sekundi u satu). Dobivamo da se ventilacija prostorije s plinskim kotlom mora provesti kroz kanal 0,034 m?

Kao što možete vidjeti, upute su vrlo jednostavne. Često se provode ventilacijske cijevi za kotlove za plin, jer je njihova cijena znatno niža. Stručnjaci preporučuju PVC kanalizacijske cijevi. Za gore navedeni primjer, to će biti presjek od 204 mm.

Često je neprikladno i nepraktično montirati zračne kanale velikih dionica. U takvim slučajevima ugrađeni su standardni kanali s poprečnim presjekom od 100-150 mm i postavljeni na prisilni tlak. Najjednostavniji način je montirati navijačima usisne i ispušne iste snage. Ovisno o opsegu snage odabrane opreme.

Važno: izračun je izrađen za jedan kanal, ali u sobi ima 2 ulaza i ispušnih plinova. Oba kanala moraju biti istog promjera, u ovom slučaju 204 mm.

Preporuke za instalaciju

Vlasnik mora sam odlučiti o prisilnoj ili prirodnoj ventilaciji, temeljenom na karakteristikama njegove opreme i parametrima određene prostorije. Pokazali smo kako provesti najjednostavnije izračune, a zatim nastaviti s instalacijom samog sustava. Postoje i ograničenja i pravila.

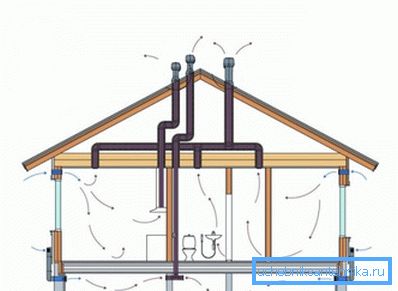

Kao što znate, kanali za zrak mogu se postaviti vodoravno ili okomito. Što se tiče horizontalne instalacije, vrijedi samo za sustave s prisilnim ubrizgavanjem. Osim toga, oni moraju biti ravni, bez ikakvih pukotina ili okreta. Duljina linije ovisi o parametrima i snazi ​​opreme.

Vertikalni kanali mogu se koristiti i za umjetnu i prirodnu ventilaciju. Minimalna dužina ravnog vertikalnog kanala mora biti najmanje 3 m. Inače, može doći do prekida s prirodnim opterećenjem.

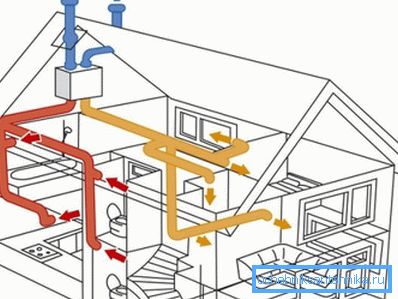

Stručnjaci preporučuju instaliranje kombiniranog sustava, u slučaju neuspjeha prisilne ventilacije, možete smanjiti opterećenje na opremi. Kao rezultat toga, sustav će moći raditi s prirodnom razmjenom zraka.

Bez obzira koji sustav želite, količina zraka uklonjena iz prostorije mora biti jednaka priljevu. Ne biste se trebali oslanjati samo na ventilator za napajanje, također trebate instalirati umjetno ubrizgavanje na kapuljaču.

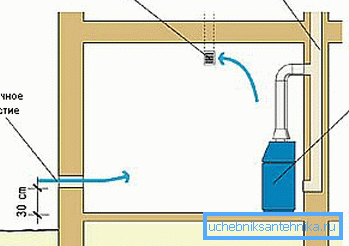

Položaj priliva i ispuha određuje se ovisno o tome gdje se kotao nalazi. Ali priljev se uvijek vrši izravno u blizini kotla ili iza jedinice.

Kućište treba postaviti u gornji dio prostorije, po mogućnosti što je moguće bliže stropu ili izravno u stropu. Istodobno, udaljenost između ulaznih i ispušnih kanala treba biti što je dulje moguće. Idealno, dijametralno suprotno.

Za snažne jedinice ugrađene u vikendice s velikim kvadratom i nekoliko etaža, njihova ventilacijska utičnica trebala bi biti zasebno opremljena. U pravilu, ima prisilno pražnjenje, postavlja se na vanjski zid zgrade i ide iznad grebena krova.

Na videozapisu u ovom članku možete vidjeti detalje instalacije.

zaključak

Iako instalacija ventilacijskog sustava u privatnoj kući nije osobito teška i može se obaviti ručno, izračun treba uzeti ozbiljno. Ako niste sigurni u svoje sposobnosti, trebali biste to povjeriti profesionalcima.
