Pocinčana čelična ventilacija je univerzalno rješenje.

17-08-2018
Ventilacija

Osoba se suočava s pitanjem pravilne organizacije ventilacije, kako kod izgradnje male kuće u zemlji, tako i kod postavljanja industrijskih radionica i prilikom uređenja poslovnih zgrada. Za svaki slučaj možete odabrati najbolju moguću ventilaciju, ali upotreba pocinčanih čeličnih kanala može se smatrati univerzalnim rješenjem u svakoj situaciji.

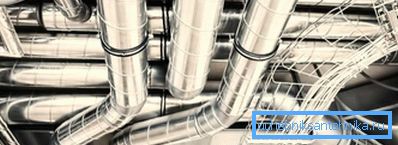

Pocinčani kanali za zrak - izvrsna opcija za sustav ventilacije

O prednostima galvanizacije

Općenito, ventilacijske cijevi mogu biti izrađene od takvih materijala:

  • plastična - cijena ovog rješenja je minimalna, no opseg je ograničen na privatnu gradnju;

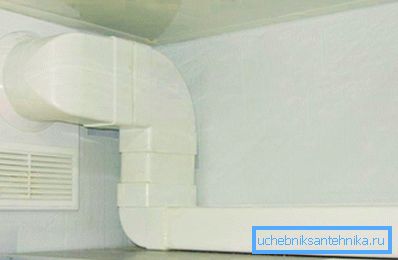

Plastična ventilacija obično se koristi u privatnoj konstrukciji.
  • aluminij - oni su otporni na koroziju, ali aluminij je prilično otporan metal, tako da takvi ventilacijski kanali ne podnose moguća opterećenja;
  • od pocinčanog čelika - praktički nemaju nedostataka;
  • od otpadnih materijala. Na primjer, cijev za zrak može se graditi čak i od običnih debelih, dobro postavljenih dasaka.

Obratite pažnju! Ventilacijske otvore mogu se preporučiti samo za ventilaciju zgrade, npr. Podruma ili podruma u zemlji.

Pocinčane ventilacijske kanale mogu se koristiti s gotovo bez ograničenja. Oni će se lako nositi s transportom vrućeg zraka ili pare agresivnih tvari. Osim toga, čelik je u stanju izdržati visoke temperature, uz održavanje dovoljne snage.

Plastično je potpuno nesposobno izdržati dugotrajnu izloženost povišenoj temperaturi i ne može se suprotstaviti učincima kemijskih tvari. Jedina prednost ovog materijala može se nazvati malom težinom i lakoćom instalacije.

Pocinčane čelične ventilacijske cijevi mogu izdržati:

  • temperatura oko 80 ° C - bez vremenskog ograničenja;

Obratite pažnju! Za sigurnost osoblja, zračni vodovi koji prevoze vrući zrak obično su opremljeni s izolacijskim slojem.

  • kratko vrijeme, temperatura zraka može porasti na + 200 ° C. čak iu slučaju požara u poduzeću, sustav ventilacije neće dopustiti pušenju teritorija;
  • pocinčane cijevi za ventilaciju ne zahtijevaju dodatnu zaštitu od vlage. Tanki sloj cinčane prevlake sprječava koroziju.

Obratite pažnju! Čak i ako je integritet sloja cinka ugrožen, na primjer, ako je umetnut vijak, čelik ostaje zaštićen. Činjenica je da čelik i cink tvore galvanski par, a kao posljedica kemijske reakcije, tanak oksidni film prekriva rez.

Metode proizvodnje pocinčanih kanala

Tehnologija izravno ovisi o obliku poprečnog presjeka cijevi.

Ventilacijske cijevi mogu biti:

  • okrugli dio - optimalne aerodinamičke karakteristike;

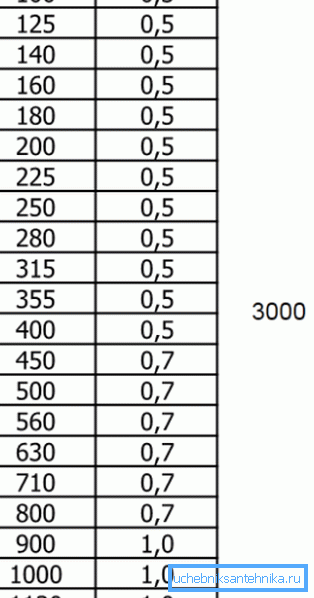

Veličina okruglog cijevi (spiralno rana)
  • kvadratnog ili pravokutnog dijela - Aerodinamika je nešto gore, ali profilna cijev lakše je ugraditi zbog ravnih površina.

Sirovina za proizvodnju pocinčanog zračnog kanala je tanka pocinčana čelična ploča. U pravilu, debljina lima ne prelazi 1,0 mm, što osigurava ravnotežu između prihvatljive težine i dovoljno visoke čvrstoće.

Proizvodnja ventilacije iz galvanizacije izvodi se jednim od 2 metode:

  • u slučaju kružnog dijela koristi se tehnologija sa spiralnom rupom ili jednostavno valjanje proizvoda od lima s kasnijim preklapanjem rubova;
  • Samo jedna tehnologija koristi se za kanale profila - pocinčani list prolazi kroz niz valjaka koji mu daju željeni oblik. Zatim su spojeni rubovi budućeg ventilacijskog kanala.

Spiralna valovita tehnologija

Razlikuje se iznimno visokom učinkovitošću, za jednu minutu stroj obrađuje otprilike 60 m trake. Proizvodnja pocinčane ventilacije s ovom tehnologijom sastoji se u činjenici da stroj jednostavno savijanje čelične trake tako da se dobije kružna odsječka.

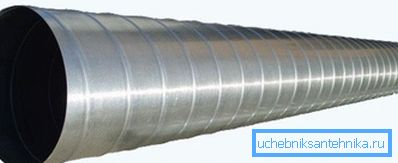

Šava izrađena od traka za namatanje je jasno vidljiva.

Istodobno, susjedne zavojnice se preklapaju, zbog jakog napona, rub trake lagano je deformiran i postiže se nepropusnost veze.

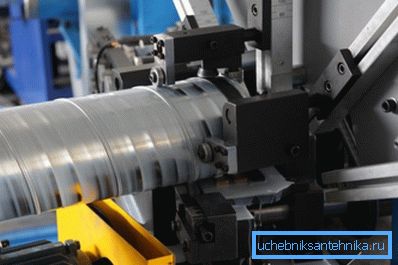

Ulomak tijeka rada možete vidjeti kako valjci valjciraju metal radi veće nepropusnosti

Pored visokih performansi, cijevi koje proizvodi ova tehnologija odlikuju visoka krutost. Vijak zglob ima ulogu učvršćivača, tako da u jednakim uvjetima takvi kanali će izdržati veće opterećenje od ravnog šava.

Uzdužne cijevi

Pocinčane ventilacijske cijevi koje je proizvela ova tehnologija praktički se ne razlikuju od tehničkih pokazatelja izvedenih spiralnim namotavanjem. Je li to malo manje rigidno.

Cijeli postupak se može podijeliti u tri faze:

  • izrezati traku potrebne duljine;
  • prolazi kroz niz valjaka;
  • Susjedni rubovi metala povezani su.

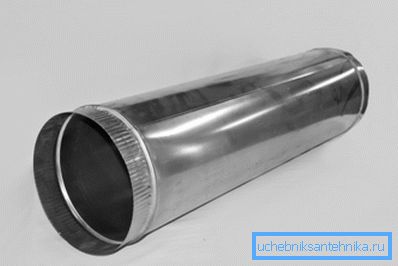

Površina uzdužne cijevi je glatka

Što se tiče cjevovoda profila, vrlo često na krajevima sekcije sve je spremno za naknadnu priključnicu prirubnice. Ista tehnologija koristi se za proizvodnju ventilacijskih kanala od pocinčanog čelika.

Elementi pocinčane ventilacije

Prilikom postavljanja ventilacijskog sustava, ne samo da će biti potrebni pocinčani ventilacijski kanali, već i brojni oblikovani elementi. Na primjer, dodiruje se u različitim kutovima rotacije, utikača, rešetki, čajeva itd. Bez tih elemenata, instalacija je jednostavno nemoguća.

mirozov

Ovo je jedna od najčešćih oblika oblikovanih elemenata, koji se koriste u slučajevima kada je potrebno osigurati glatku rotaciju kanala. Glavna karakteristika povlačenja je kut rotacije, jesu li dostupne opcije koje omogućuju zakretanje kuta od 15? do 90?.

Obratite pažnju! Pocinčana ventilacija će raditi mnogo gori ako se kanal mnogo puta okreće pod velikim kutom. To smanjuje protok zraka.

Što se tiče proizvodnje slavina, koristi se traka s promjenjivom širinom. Zbog nejednake širine kad je savijen, njegova širina prstena je drugačija. Teoretski je moguće dobiti bilo koji kut povlačenja iz više od ovih prstenova i cijeli čep sastoji se od podešavanja širine trake, ali zbog praktičnosti oni se proizvode u 15 ° koraka.

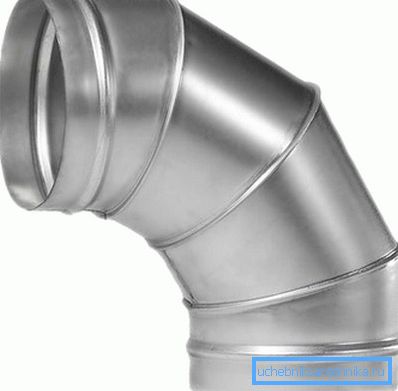

Može se vidjeti da je slavina sastavljena od odvojenih odjeljaka.

Kutija za ventilaciju

Strogo govoreći, ventilacijski kanal je samo vertikalni pravokutni ili kvadratni kanal u kojemu se postavljaju manji dijelovi. Ovisno o radnim uvjetima, mogu se koristiti plastične, aluminijske ili pocinčane ventilacijske kutije.

Ako mentalno izrezete ovu konstrukciju, promatrač neće vidjeti 1, već 3 kanala. Najveći - zajednički ventilacijski kanal i 2 manja - osiguravaju uklanjanje neugodnih mirisa iz stražnjeg stana. U pravilu se u kuhinji koristi 1 tap, a 1 u kupaonici ili WC-u.

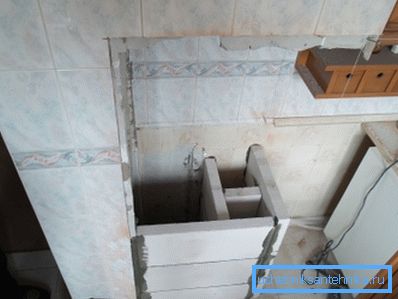

Slika prikazuje odvajanje unutarnjeg prostora ventilacijskog kanala

S obzirom na malu površinu kuhinja i kupaonice većine stanova, mnogi ljudi misle o tome kako minimizirati područje kutije i učiniti ga nevidljivim. Pocinčane ventilacijske kutije mogu pomoći u tome.

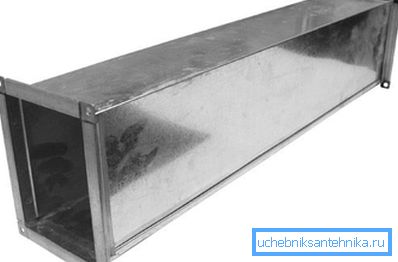

Pocinčana kutija

Obratite pažnju! Stanovnici višekatnih zgrada često su pogrešni, s obzirom na ventilacijsku kutiju kao svoju imovinu, i rušenja. Ako se radi o suđenju na sudu, graditelji će morati vratiti uništene vlastitim rukama.

Ostali elementi

Pored zavoja, kod ugradnje ventilacije, možda vam je potrebna oblika u obliku:

  • prijelazi ili patke - služe za pomicanje kanala. Usporedno s pomakom smanjujući promjer, možete podesiti brzinu protoka zraka;

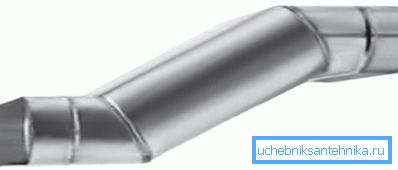

Primjer pocinčane patke sa smanjenim promjerom
  • utikači - koriste se, ako je potrebno, da blokiraju slobodni kraj cijevi;
  • ventili za zatvaranje - regulacijski uređaji;
  • protupožarne zaklopke;
  • križevi i čvorovi - koriste se za stvaranje složenih čvorova ventilacijske mreže;
Takvi elementi su potrebni za stvaranje kompleksnog ventilacijskog sustava.
  • Bradavice - koristi se kod postavljanja cijevi;
  • Pocinčane rešetke za ventilaciju čelika - koristi se za zaštitu kukaca, malih životinja i otpadaka iz ventilacijskog kanala od ulaska u prostoriju.

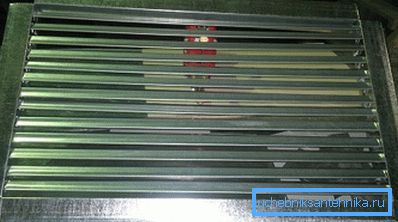

Pocinčani roštilj

O tehnologiji ugradnje

Što se tiče montaže kanala na zidove ili strop, možete raditi s uobičajenim stezaljkama ili čak objesiti cijev na metalnu traku. U industrijskim zgradama za montažu kanala u zid vsturovaetsya nosač, a cijev počiva na njemu.

Obratite pažnju! Ako je brzina zraka visoka, onda pričvršćivanje kanala s kopčama za crijevo ili metalnom trakom neće osigurati dovoljnu krutost. Cijev će zveckati, pa vam je potrebna sigurnija prianjanja.

Posebnu pozornost treba posvetiti čvrstoći spojeva pojedinih odjeljaka.

Veza se može napraviti na nekoliko načina:

  • bradavica. Sam bradavica - dio cijevi nešto manjeg promjera, jednostavno se umetne u cijev i trud se okrene. Upute za izradu spojnice izgledaju isto, a jedina je razlika u tome što je promjer spojnice veći od promjera kanala;

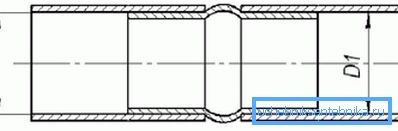

Dijagram veze bradavica
  • prirubnicom - čvrstoća spojeva postiže se jednostavnim pritezanjem vijaka;

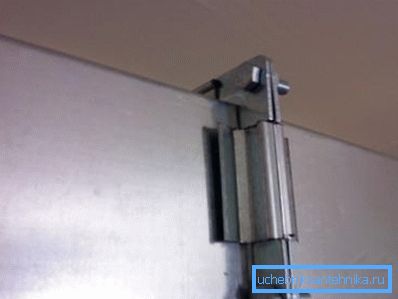

Slika prikazuje primjer priključka na prirubnicu.
  • rebated - pouzdano spajanje osigurava zajedničko deformiranje metala različitih dijelova cijevi.
Skretanje dijagrama uređaja za povezivanje

Na kraju

Ventilacija je jamstvo normalnog funkcioniranja bilo koje građevine, industrijske radionice i ugodnog dnevnog boravka u seoskom domu. Trenutno postoji mnogo materijala za proizvodnju zračnih kanala, svaki od njih je dobar na svoj način. Ovaj se članak fokusira na pocinčanu ventilaciju, možda se ovaj materijal može nazvati optimalnim za kanale.

Video u ovom članku opisuje proces proizvodnje pocinčanih ventilacijskih cijevi.
