Prirodna ventilacija zida s usisnim ventilima i vanjskom

Ponekad je potrebno stvoriti u kući za stanovanje ili kuću jednostavni sustav razmjene zraka koji može funkcionirati u normalnim uvjetima. Najjednostavnija je mogućnost ventilirati kroz zid pomoću posebnih ventila koji rade u jednom smjeru i vanjske cijevi. Ova se metoda dopušta koristiti samo za sobe s normalnim radom.

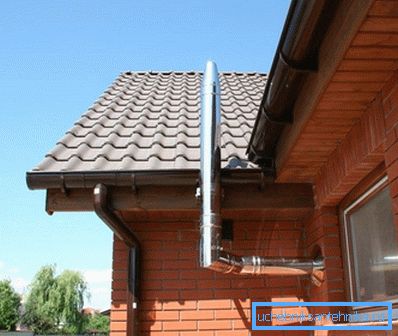

Slika prikazuje ventilacijsku cijev u bočnoj ravnini.

Prednosti i nedostaci metode

Odlučiti o stvaranju takvog sustava razmjene zraka, potrebno je razmotriti sve prednosti i nedostatke, tada će izbor biti najlakši. Ipak, zaključci se trebaju donijeti na temelju postojećih uvjeta, jer je riječ o alternativnoj verziji konvencionalne mreže u jednostavnijoj verziji.

Brojanje zasluga

Najvažnija prednost organizacije takve razmjene zraka je relativno niska cijena. Svi potrebni elementi su vrlo jeftini, tako da možete izbjeći visoke troškove.

Dolje su navedene druge pozitivne osobine ventilacije ove vrste:

  • Glavni elementi sustava su mali, stoga se ne krši estetska obilježja prostorija.
  • Tijekom instalacije nema potrebe za smanjenjem nepropusnosti krovnog pokrova, jer kod montaže cijevi ne nastaju otvori na krovu.
  • Sposobnost da se instalacijski rad s vlastitim rukama je odličan način za spremanje financijskih sredstava.
  • Zbog nepostojanja složenih elemenata, vrijeme instalacije se značajno smanjuje..
Izgleda kao ulazni ventil u zidu.

Negativne točke

  • Ovisnost operacije na vremenske uvjete i druge čimbenike donekle smanjuje učinkovitost, ali to se rješava ugradnjom ventilatora.
  • Potreba za bušenjem na nekoliko mjesta na neki način komplicira rad.
  • U slučaju loše instalacije može doći do problema s vodonepropusnošću.

NAPOMENA! Kada je ventilacija kroz zid u privatnoj kući uređena pomoću ventila za usisavanje i vanjske cijevi, skup alata ovisit će o materijalu koji se koristi za izgradnju zgrade.

Izrađeni izračuni

Čak i takav jednostavan sustav ventilacije mora biti pažljivo izračunat, jer kako bi se sobama omogućilo svjež zrak, potrebno je znati broj elemenata koji se koriste za priljev radne okoline i kapacitet ispušnih plinova.

Zatim ćemo razmotriti kako izvršiti preliminarne izračune na tom području primjerom stambene strukture od 69 m s visinom stropa od 250 cm.

  1. Prvi korak je odrediti približni volumen cijelog stana. Da biste to učinili, umnožite duljinu, širinu i visinu. Rezultat bi trebao biti: 6x9x2.5 = 135 cu. m.
  2. Na temelju dobivenih podataka možete izračunati broj ulaznih ventila. Na primjer, ako je širina pojasa elemenata 40 kubnih metara. m / sat, a zatim odlazi: 135/40 = 3,375 - 4 komada.

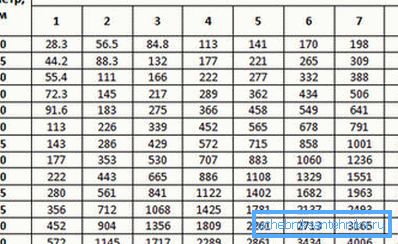

Pomoćni stol za odabir promjera ispušne cijevi.

Odgovor! Za kvalitativno ažuriranje zraka u predstavljenom objektu, morat ćete instalirati samo 4 ventila. Na temelju gore navedenih izračuna određuje se promjer ispušne cijevi.

Ulazni uređaji

U vezi s nastupom suvremenih materijala, strukture su počele biti hermetičnije, što je dovelo do pojave još jednog problema povezanog sa smanjenjem unosa zraka.

Ako se ranije kuće i stanovi mogu ventilirati bez dodatnog priljeva, sada se situacija promijenila. Posebno je teško disati u stanu ako se kao osnovni materijal koristi plastika.

O funkcionalnosti

Gotovi proizvodi za unos zraka s ulice mogu potpuno spriječiti prodiranje prašine, insekata i svih vrsta zvukova. Nakon instalacije u prostorijama ne dolazi do nacrta. Uređaj za usisavanje nalikuje principu reduktora zraka koji usporava brzinu protoka.

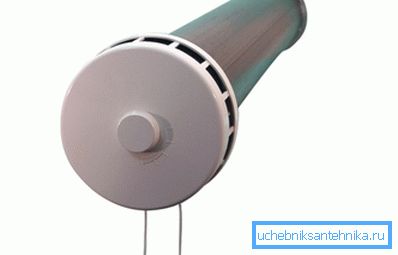

Ovo je ventil za protok zraka.

Vrlo je jednostavno upravljati ulaznim ventilom jer je opremljen prikladnom ručkom i za zatvaranje kanala. Njegov vidljivi dio savršeno se uklapa u unutrašnjost sobe. Biti izvana, ne pokvariti dojam fasade zgrade. Tijekom operacije ne mora trošiti financijska sredstva.

Pojedinosti o proizvodima uređaja

Element s kapacitetom zraka je mala plastična cijev, promjer koji može široko varirati. Unutra je izolacija, sprječavajući prodiranje zvukova.

U nastavku se poziva da se upoznate sa strukturom proizvoda ove vrste.

  • Plastični kanal je osnovna komponenta, jer kroz njega dolazi zrak u prostoriju.
  • Gumb za podešavanje nalazi se iznutra. Pomoću nje možete blokirati kanal.
  • Filtarski element omogućuje pročišćavanje ulaznih struja od čestica prašine.
  • Unutarnji dio vrha, opremljen ventilacijskim poklopcem, glavni je graničnik.
  • O-prsten je dizajniran za poboljšanje brtvljenja između elemenata proizvoda.
  • Izolacijski materijal pruža mogućnost zaštite interijera od zvuka i drugih učinaka.
  • Vanjska rešetka štiti strukturu od oborina.
  • Mreža za komarce u njoj vam omogućuje da u potpunosti spriječite ulazak insekata.

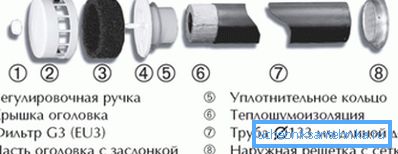

Prikazani su glavni dijelovi proizvoda.

Upozorenje! Duljina plastičnog rukavca može varirati između 40-100 cm u koracima od 10 cm, pri odabiru debljine stijenke treba zaokružiti na ove vrijednosti. Prekomjerni dio jednostavno se uklanja.

Instalacijski rad

Prije svega, odabrano je mjesto za instalaciju elementa na bočnoj plohi koja graniči sa ulicom. Funkcionalna glava treba imati izravan pristup, inače će biti problematično kontrolirati. Najbolja opcija je instalirati u blizini radijatora tako da ulazni zrak ima vremena zagrijati.

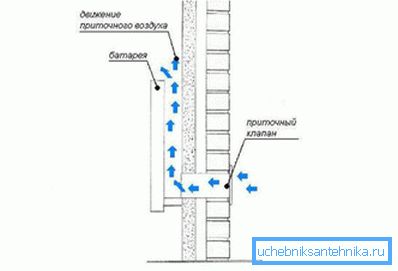

Pokazuje jednu od instalacijskih opcija.

Nakon odabira prihvatljivog mjesta, prijeđite izravno na izradu rupa. Ako su zidovi drveni, onda koristite uobičajenu bušilicu i svrdlo. U drugim se slučajevima dijamantno bušenje provodi s posebnim alatom. Prilikom otvaranja uređaja preporučljivo je napraviti manju pristranost prema ulici za odvod kondenzata.

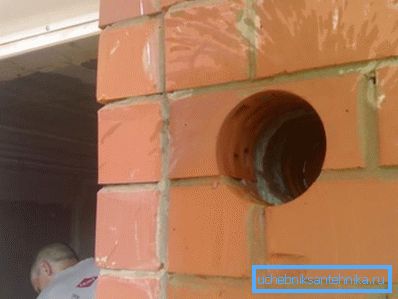

Oko ove rupa morat će to učiniti.

Plastični rukavac potrebne veličine se umetne u završnu rupu. Vanjska je ventilacijska rešetka s vanjske strane umetnuta funkcionalna vrh. Pri fiksiranju elemenata koriste se mali vijci s kojima struktura dobiva krutost.

Ugradnja ispušne cijevi

Kada je postavljena ispušna ventilacija kroz zid do ulice, moguće je smanjiti naporan rad jer nema potrebe za dodirivanjem stropova i krova. Osim toga, duljina cijevi se može smanjiti pomicanjem od dijela hrpta.

Slijedi postupak sastavljanja sustava.

  1. Na površinu zida nanosi se preliminarna oznaka kako bi se lakše izrezali rupu. Preporuča se postavljanje otvora u neposrednoj blizini stropa kako bi se povećala vučna sila.
  2. Uz pomoć posebnog alata je uredan rez. Nakon toga umetnite kutni element u njega. Na unutrašnjosti je ugrađen kontrolni ventil za zaštitu od vanjskih utjecaja.
  3. Od ulice do utvrđenog kuta nalazi se sljedeći fragment - ravna cijev. Fiksirano je s posebnim stezaljkama. Na vrhu se instalira deflektor koji sprječava ulazak oborina u unutrašnjost.

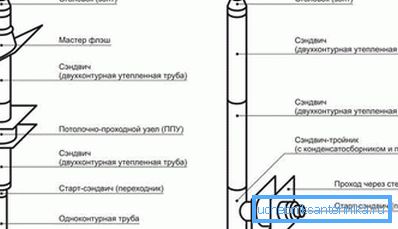

S desne je dijagram sklopa kroz zid.

Obratite pažnju! Prilikom montaže ispušnog kanala preporučuje se brtvljenje na zglobovima, inače neće biti moguće postići najučinkovitiji ispust ispušnog zraka.

O internoj cirkulaciji

Za prolaz potoka iz jedne prostorije u drugi, koriste se posebni rešetke. Postavljanje na vrata ili ugradnja u zid, možete postići slobodno kretanje zračnih masa. To je neophodno u slučajevima kada želite preskočiti dovod zraka u napa.

Da biste umetnuli element u vrata ili zid, treba napraviti rez koji odgovara dimenzijama radnog dijela. Nakon što uklonite nepotrebni fragment, trebate umetnuti glavni okvir izravno u otvor. Učvršćivanje se vrši vijcima koji su zatvoreni prednjom pločom.

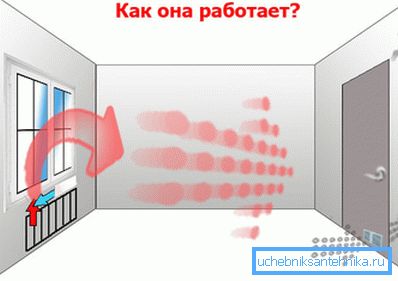

Shema ventilacije kroz vrata.

Dodatne informacije

  • Ventilacijska cijev mora stršati tako da kut između grebena i gornjeg dijela ne prelazi 10 stupnjeva, inače će se stupanj potiska znatno smanjiti.
  • U unutarnjem dijelu kanala, kao i na udaljenosti od pet centimetara od njih, ne smiju se postavljati kabeli, plinovodi i drugi elementi komunikacijskih sustava.
  • Prolaz treba provesti u napa, čak i sa zatvorenim unutarnjim vratima, a ne u svim slučajevima, morate postaviti rešetke. Dovoljno je ostaviti jaz ispod širine od 1,5-2 cm.
  • Prevelika slaba ventilacija životnog prostora ne dopušta visoku razinu zaštite okoliša, naročito ako su u procesu dorade korišteni materijali koji se temelje na plastici, formaldehidnim smolama itd.
U skladu s ovim načelom određuje se visina ugradnje ispušne cijevi.

nalazi

Ova uputa daje predodžbu o tome kako se provjetravanje u stanu ne provodi kroz krov, već izravno kroz zid. Ovom se opcijom pojednostavljuje rad na uređaju, ali i mogućnost spremanja sirovina jer se duljina izlazne cijevi može značajno smanjiti. Videozapis u ovom članku odražava dodatne informacije.
