Prisilna ventilacija sami: značajke uređaja i pojedinosti o

Visoka kvaliteta razmjene zraka preduvjet je za ugodan boravak u sobi, tako da se sustav ventilacije izvodi u fazi izgradnje kuće. Ali što ako to funkcionira neefikasno, na primjer, u procesu njezina dizajna, napravljene pogreške ili su propušteni kanali za zrak?

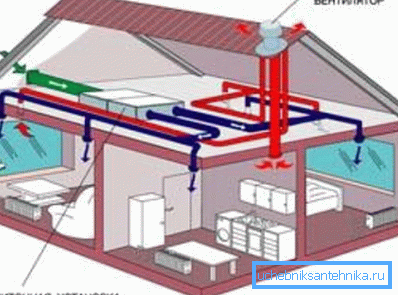

Krovna ventilacija

Opće informacije

Načelo rada ventilacije tipa napajanja vrlo je jednostavno - protok zraka u prostoriju se prisilno provodi uz pomoć ventilatora. Ispuh u ovom slučaju izvodi se na prirodan način povećavajući pritisak u sobi.

Međutim, unatoč takvoj jednostavnosti, uređaj prisilne ventilacije može biti prilično složen, pogotovo ako se planira kao glavni. U tom slučaju, sustav treba osigurati učinkovitu razmjenu zraka, koja utječe na sve zračne mase u prostorijama kuće ili stana.

No, ako je sustav ispravno izveden, ima niz prednosti:

  • Pruža konstantan protok svježeg zraka u prostoriju.
  • Svi strukturni elementi izrađeni su od ekološki prihvatljivih materijala.
  • Prisilni zrak koji se isporučuje u prostoriju filtrira se.

Složenost instalacije i troškovi opreme ovise o volumenu prostorije koja se mora provjetravati.

Činjenica je da svježi zrak može biti isporučen na dva načina:

  • Uz pomoć ulaznih mjesta za zrak koji se nalaze u svakoj sobi zasebno.
  • Pomoću zračnih kanala ujedinjene u jednu strukturu.

Ako je potrebno povećati razmjenu zraka u jednoj prostoriji ili poboljšati učinkovitost postojeće ventilacije, tada se može koristiti shema točke. Takva ventilacija je lako učiniti sami.

Ako je sustav opskrbe planiran kao glavni, na primjer, pri izgradnji kuće onda je puno teže provesti. Štoviše, glavna poteškoća koju domaćin može naići je izračun svježeg zraka u prostoriji i razvoj plana ožičenja zračnih kanala. Zato je ovaj posao bolje povjeriti stručnjake.

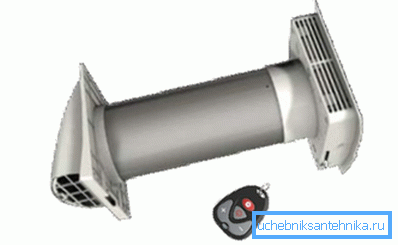

Ventilator za usis zraka iz točke

Savjet! Najučinkovitiji sustav je provjetravanje zraka, kada je prisiljen ne samo protok zraka već i ispušni zrak. U tom slučaju, dolazni zrak se može grijati pomoću izmjenjivača topline, koji će uštedjeti pri zagrijavanju prostorije.

Dijagram ventilacijskog sustava dovoda zraka pomoću kanala za zrak

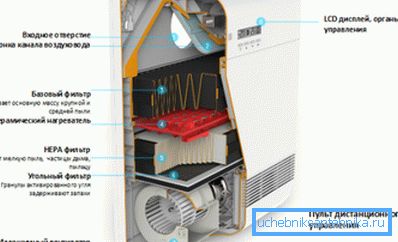

Ventilacijski uređaj za svježi zrak

Elementi sustava

Ako ste ipak odlučili sami izvesti dizajn usisne ventilacije, najprije morate shvatiti koji su se elementi sastoje. Dakle, sustav koji može osigurati razmjenu zraka na svim dijelovima kuće ili stana, obično se sastoji od sljedećih čvorova:

Usisne rešetke zraka Spriječiti ostatke, male glodavce, itd. Od ulaska u ventilacijske kanale.
Filteri za zrak Ti elementi mogu imati drugačiju konfiguraciju i poprečni presjek, ali njihova je jedina svrha očistiti ulazne zračne mase od prašine i drugih nečistoća.
Zračni ventili Dizajniran za podešavanje volumena ulaznog zraka, kao i sprečavanje protoka hladnog zraka kad je sustav isključen.
obožavatelji Oni predstavljaju glavni element sustava, jer pružaju usmjereni protok protoka zraka u mrežu napajanja zraka.
Apsorberi zvuka Osigurajte smanjenje aerodinamične buke koju stvara strujanje zraka kad se ventilator radi.
Kanali za zrak i sve vrste pribora Omogućuju vam kombiniranje sustava u jednu mrežu i osigurati isporuku strujanja zraka u sve prostorije kuće ili stana.
Grijači zraka Osigurajte grijani ulazni zrak u prostoriju, što je važno zimi.
Ventili za gas Pruža izjednačenje tlaka pri prijelazu kanala.
Distributeri zraka Dizajniran za ujednačeno dovod zraka u prostorijama iz zračnih kanala.
elektronika Upravlja glavnim radnim parametrima i automatski podešava načine ventilacije.

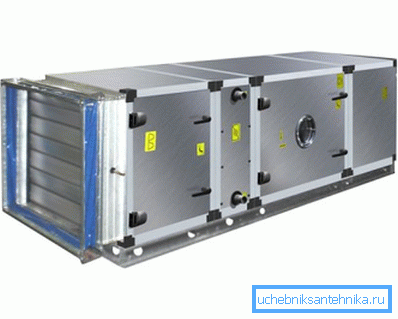

Ventilacijska komora

Ulazne komore

Ventilacijski sustav ne mora biti sastavljen od pojedinačnih elemenata jer je moguće koristiti posebnu komoru za ulaz.

Ovi su uređaji glavni elementi mreže ujedinjeni u jednom paketu:

  • ventilator;
  • Zračni grijač;
  • Filtar zraka;
  • Automatizacijski čvor.

Takvu jedinicu treba povezati samo uz pomoć kanala za zrak do ulaza i izlaza ventilacijskog kanala. Na taj način najlakši način da se osigura protok zraka s danim parametrima u sobi.

Među glavnim prednostima ovog dizajna su sljedeće točke:

  • Uređaj ima kompaktnu veličinu.
  • Ugradnja ventilacije ne zahtjeva puno vremena i truda.
  • Mnogi načini rada sustava, uključujući prisutnost zagrijanog zraka.
  • Kontrola osnovnih parametara provodi se pomoću senzora.

Nedostaci takvog uređaja su samo prilično visoke cijene.

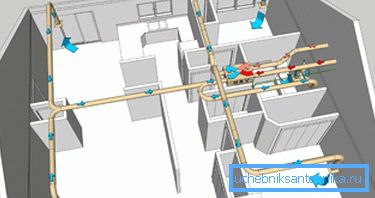

Primjer projekta ventilacije kuće

Značajke dizajna i proračuna sustava

Kao što je gore već spomenuto, instalacija samog ventilacijskog ventila nije težak, međutim, posebnu pozornost treba posvetiti proračunu i konstrukciji sustava. Štoviše, projekt se može provesti i za kuću u izgradnji i već izgrađenoj.

U svakom slučaju, shema se razvija ovisno o sljedećim tehničkim značajkama strukture:

  • Ukupna površina;
  • Imenovanja svake sobe;
  • Procijenjeni parametri potrebne razmjene zraka, itd.

Obratite pažnju! Pri projektiranju nove kuće, shema svježeg zraka mora biti uključena u opći projekt izgradnje komunikacije s oznakama mjesta ventilacijske opreme i zračnih kanala.

Kalkulacija ventilacije smanjuje se na određivanje osnovnih parametara sustava u cjelini, kao i potrebne karakteristike njegovih pojedinačnih elemenata, koji su odgovorni za izvođenje sustava.

Ovi parametri uključuju:

  • Ukupni učinak sustava;
  • Snaga ventilatora;
  • Dopuštena razina buke u mreži i protoku zraka;
  • Odsječak zračnih kanala i materijala od kojeg su izrađeni;
  • Snaga i vrsta grijalice.

Svi proračuni za ventilaciju moraju se izvoditi prema SNiP 2.04.05-91.

Misted prozor označava loše razmjene zraka u sobi

Ugradnja ventilacijskog tipa

Najčešće je potreba za neovisnom instalacijom sustava u apartmanima i kućama, kada opća ventilacija nije dovoljna za učinkovitu razmjenu zraka. To se u pravilu događa nakon instalacije plastičnih prozora.

Nedostatak razmjene zraka može se identificirati sljedećim značajkama:

  • Javlja se redovito zamagljivanje prozora;
  • Ušišni mirisi ustrajati;
  • Na zidovima ima plijesni itd.

Naravno, svi ti znakovi mogu se pojaviti ako je ukupni sustav ventilacije izvan reda. Stoga najprije morate provjeriti postoji li potisak u kanalima zraka. Ako postoji trakcija, problem se može riješiti instaliranjem dodatne opreme.

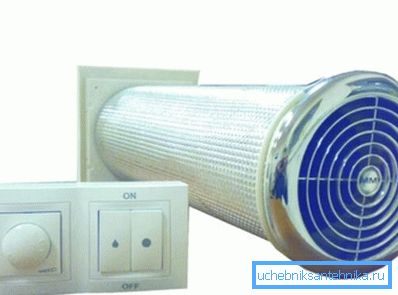

Ventilator za unos

Ugradnja ventilatora

Najjednostavniji način za uređenje ventilacije, kao što je gore već spomenuto, je instaliranje vanjskih ulaznih mjesta u prostoriji. Najčešće za ove namjene koristite posebne ventilatore koji su ugrađeni u zid.

Ova je opcija izvrsna ako trebate poboljšati razmjenu zraka, na primjer, u kuhinji ili drugoj prostoriji. Takav ventilator može biti tako jednostavan, tj. uključeno i isključeno ručno i automatski, opremljeno senzorima za praćenje vlažnosti, temperature itd.

Instalacijske upute za uređaj su kako slijedi:

  • Prvo morate odlučiti o lokaciji uređaja. U pravilu, ventilator je ugrađen u razmak između baterija.
  • Zatim se u zidu izbuši rupica potrebnog promjera.
  • Zatim se cijev za uređaj umetne u rupu. Njena duljina treba odgovarati debljini stjenke ležaja.
  • Mora se popuniti prostor između cijevi i zida.
  • Nakon toga je ugrađena zaštitna rešetka, koja je uključena u komplet uređaja.
  • Posljednja faza je ugradnja interijera. Rad se mora izvršiti strogo prema uputama proizvođača.

Takav sustav može značajno poboljšati razmjenu zraka u zasebnoj sobi, međutim, ako trebate povećati protok zraka u drugim prostorijama, tada će jedan ventilator biti mali.

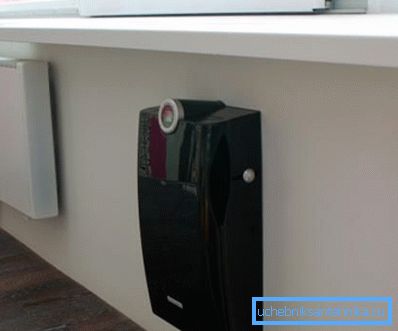

U jedinici za obradu foto - zraka

Ugradnja klima uređaja

Kako bi se osigurao protok zraka u više prostorija, posebno rješenje je posebna ventilacijska jedinica. Princip njegova djelovanja je sličan gore navedenom uređaju, međutim, moć je mnogo veća.

Osim toga, instalacija ima i neke druge prednosti:

  • Pruža kvalitetno čišćenje zraka.
  • Održava određenu temperaturu u prostoriji zagrijavanjem protoka zraka.
  • Kontrola načina rada je daljinski upravljač.

Takav sustav ulazne ventilacije s vlastitim rukama postavljen je na isti princip kao i usisni ventilator - cijevni kanal za zrak postavljen je u zid, na koji je sama instalacija spojena. U pravilu je uređaj pričvršćen na zid.

Ventilacijska jedinica

Što se tiče složenijih sustava, bolje ih je posvetiti stručnjacima, tako da manje pogreške mogu dovesti do neučinkovitosti sustava i gubitka sredstava.

zaključak

Dobava ventilacija je odličan način za povećanje učinkovitosti postojećeg sustava razmjene zraka. Štoviše, provedba najjednostavnijih, ali istovremeno, vrlo učinkovitih shema uopće nije teško bez pomoći stručnjaka.

S videozapisa u ovom članku možete saznati dodatne informacije o ovoj temi.
