Procijenjena ventilacija: regulatorne reference i uzorci

08-10-2018
Ventilacija

Što može biti procjena za ugradnju ventilacije? Koje norme potrošnje pomoćnih materijala i troškova čovjekova vremena trebaju temeljiti? Postoje li standardi za te troškove? U našem ćemo članku pokušati odgovoriti na ova pitanja.

Svaki posao počinje s dokumentacijom i proračunom.

Popis radova

Za početak ćemo odlučiti što se radi može biti uključeno u procjenu.

glavni

  1. Izrada projekta i priprema projektne dokumentacije.

Napomena: Projekt mora biti opravdan računalima koji potvrđuju njegovu izvedbu i nedostatak redundancije u izvedbi projektiranog sustava. Očigledno je da je kupac zainteresiran ne samo u učinkovitosti već i u spremanju vlastitih sredstava.

  1. Ako je potrebno - rastavljanje starog ventilacijskog sustava, djelomična demontaža pregrade, osovine za bušenje u stropovima.
  2. Ugradnja zračnih kanala, usisavanja zraka i opskrbe kišobrana i rešetki.
  3. Ugradnja ventilatora, filtara, grijača, klimatizacijskih sustava i tako dalje
  4. Zasebna stavka je procjena za puštanje u pogon ventilacije.
Fotografija bilježi postupak uklanjanja pogrešaka i pokretanja sustava klimatizacije.

pomoćni

Osim stvarne ugradnje i demontaže, izvođač će:

  • Prijevoz materijala i opreme.
  • Učitavanje i istovar (uključujući korištenje tehnologije čiji se rad plaća zasebno).
  • Izgradnja privremenih mjesta, šuma itd.
  • U nedostatku u trenutku početka rada stabilna opskrba energijom - isporuka gradilišta s vlastitom proizvodnjom električne energije.

Regulatorni dokumenti

Dva su dokaza korisna prilikom izrade procjene:

  1. Državne norme procjene elemenata (GESN), odjeljak 20. Omogućavaju procjenu potrebe resursa (isti sati rada, trajanje opreme, broj zakovica itd.).

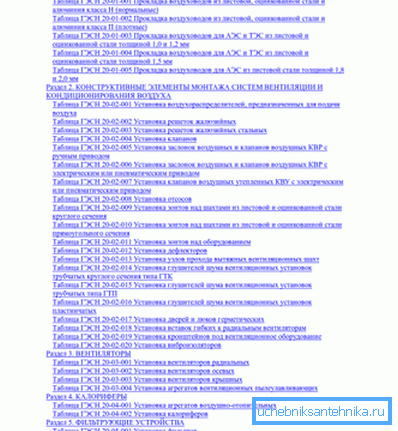

Ulomak sadržaja GESN.
  1. Federalni jedinični cjenik (PER), odjeljak 20. To uključuje procjenu troškova svakog rada koji se obavlja tijekom instalacije ili demontaže. Cijene su savjetodavne po prirodi.

Napomena: Uz PFR postoje i teritorijske jedinice (TER), koje su prilagođene specifičnim lokalnim uvjetima (logistika, uvjeti na cesti, sezonske temperature itd.). Kao opravdanje za proračun može se koristiti kao FER i TER.

TER standarda za Krasnodarski teritorij.

Dajemo kratke izvatke iz oba dokumenta.

GESN

Prema ovom dokumentu potrebni su sljedeći resursi za postavljanje zračnog kanala ukupne površine zida od 100 m2 s debljinom stjenke od 0,5 mm i promjera do 200 mm:

vrsta Broj
Radno vrijeme 167,86 sati rada
Troškovi rada machinists 1,3 sati rada
Ručno vrijeme rada vitla s snagom vuče do 2 tone 0,39 strojnih sati
Radno vrijeme rada zavarivača 1,79 sati automobila
Radno vrijeme kamiona s kapacitetom dizanja do 5 tona 0,78 strojnih sati
Trajanje dizalice s kapacitetom do 10 tona 0,52 strojnog sata
Potrošnja metala za zidove kanala 100 m2
Potrošnja građevinskih vijaka, podizača i matica 0,015 t
Potrošnja elektrode za zavarivanje 0,00045 t
Brtvljenje mastične potrošnje 0,00501 t
Potrošnja azbestnog kabela 0,00089 t
Potrošnja gumene brtve 8 kg

FER

No, procijenjeni troškovi, na temelju kojih se sastavlja lokalna procjena za prozračivanje, potječu iz federalnih jedinica za 2001. godinu. Ista zračna cijev s debljinom stjenke od 0,5 mm, s površinom od 100 m2 i promjerom do 200 mm poslužit će kao model.

Kategorija troškova Vrijednost i jedinice
Ukupni izravni troškovi 2050, 56 rubalja
Naknada radnika 1467 rubalja
Rad stroja 134,14 rubalja
Naknada strojara 7,02 rubalja
Troškovi za nestalih materijala 449,2 rubalja

Razjasniti: materijali uključeni u projekt su zasebna stavka izdataka. Nerazvrstani materijali su, na primjer, zamjena maske za zavarivač s slučajnim slomljenim staklom ili prekinutim prirubnicom podesivog ključa tijekom spojnice. Budući da se većina instalacijskih radova obavlja ručno, uz pomoć ručnih alata, ljudski faktor bit će glavna stavka neprijavljenih troškova.

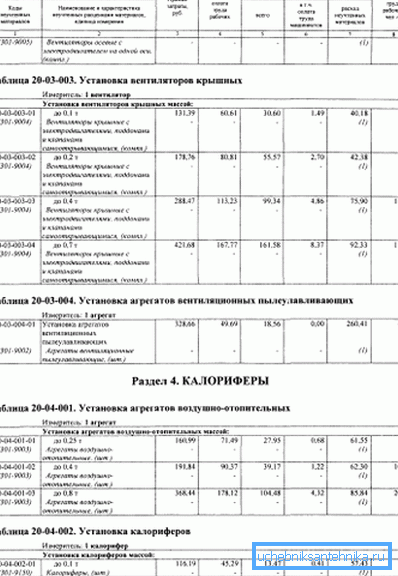

Stranica FER 2001-20.

uzorak

Nadamo se da su upute za proračun u općim uvjetima razumljive čitatelju. Sada ispitajte uzorak. Primjer je procjena ventilacijske naprave koju je sastavila moskovska tvrtka Smeta-Moskva; zbog ograničenog opsega našeg materijala, predstavljamo samo kratki izvod iz teksta.

Broj mjesta Opravdanje (kod i broj regulatornog dokumenta) Stavka izdataka Broj Ukupni trošak plaćanja, rublje Trošak rada strojeva, rubalja Trošak rada radnika, radno vrijeme
1 TER 20-06-002-01 Ugradnja tipičnih opskrbnih komora kapaciteta do 10.000 m3 / sat bez sustava navodnjavanja 1 1.045,98 155,29 50.27
2 TER 20-03-001-02 Ugradnja radijalnog ventilatora težine do 0,12 tona 1 180,28 21 10.35
3 TER 20-02-019-01 Ugradnja nosača ventilacijske opreme (100 kg proizvoda) 0,08 1.316,68 16.05 0.55
4 TER 20-02-003-10 Ugradnja rešetkastih rešetaka s regulacijom ventila od čelika 150x150 mm 15 36,1 8.38 18,45
5 TER 20-01-001-02 Postavljanje aluminijskih ili pocinčanih kanala za zrak s debljinom od 0,5 mm i opsegom do 600 mm (100 m2 površine) 0025 3.123,92 216 4.83
6 TER 20-01-001-03 Postavljanje aluminijskih ili pocinčanih kanala za zrak s debljinom od 0,5 mm i opsegom od 800, 1000 mm (100 m2 površine) 0.36 2.890,74 172,91 63.63
7 SPV-300-9066-1 Pocinčani čelični kanali za zrak s debljinom od 0,5 mm (m2) 38.5 9799

Još jedan uzorak vrlo pojednostavljenih procjena.

zaključak

Nadamo se da će naš materijal pomoći čitatelju da se orijentira u pripremi procjena. Kao i obično, u priloženom videozapisu možete pronaći dodatne informacije u ovom članku. Sretno!
