Projekt ventilacije: razvojne faze

Kako napraviti tipičan projekt ventilacije za različite prostore? Koje su norme za razmjenu zraka? Kako se izračunava sekcija kanala?

Pokušajmo odgovoriti na ta i neka druga pitanja.

Zašto vam je potrebna

No, zapravo: zašto pokušati napraviti projekt vlastitim rukama kada je masa stručnjaka spremna ponuditi odgovarajuću uslugu? Glavni i najočigledniji motiv je ekonomija. Približni trošak projekta ventilacije za malu kafić s površinom od 100 četvornih metara iznosi oko 15.000 rubalja, što izgleda prilično nepromijenjeno u odnosu na pozadinu trajnog nedostatka sredstava u fazi promocije poslovanja.

Osim toga: samorazumijevanje sustava ventilacije traje manje vremena. Organizacija profila može potrošiti na pripremu radnog nacrta do mjesec dana. U međuvremenu, kao što znate, vrijeme je novac: često ne prelazi više od nekoliko tjedana između početka završnog rada i recepcije prvog posjetitelja.

Faze velikog puta

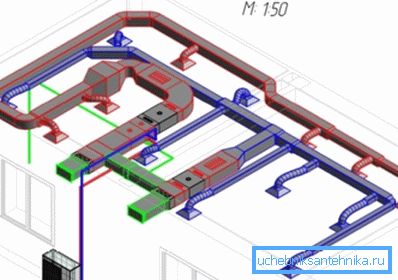

Lako je pokupiti pribor s asortimanom lokalnih trgovina. Također je lako nacrtati skicu s naznakom veličine svakoga tko nije preskočio pouke za crtež u školi.

Glavni su zadaci svedeni na kalkulacije.

Što mislimo?

1. Produktivnost zrakom.
2. Odsječak zračnih kanala.
3. Kapacitet distributera zraka za ulaznu ventilaciju.

Imajte na umu: prozračivanje s jednim ispušnim kanalom prihvatljivo je rješenje za stan ili privatnu kuću malog prostora. Na javnim mjestima potrebno je svjež zrak.

1. Potreba za tlakom koji su stvorili navijači.
2. Potreba za grijanjem topline i klimatizaciji.

U ovom redoslijedu i krenite dalje.

produktivnost

Procjenjuje se na dva načina:

1. Prema kubičnom kapacitetu prostorije i mnoštvu razmjene zraka, što ovisi o njegovoj pripadnosti jednom ili drugom funkcionalnom tipu.
2. Prema broju posjetitelja.

Za javnu instituciju moramo napraviti oba izračuna, a zatim odabrati veći broj vrijednosti.

Izračunavanje učestalosti razmjene zraka

Formula izračuna je L = n * V, gdje je n tečaj zračnog prometa, a V je ukupni volumen u kubičnim metara. Glasnoća, kao što je poznato, izračunava se kao proizvod površine i visine.

Koji je parametar n? Ovisi o vrsti sobe.

Napomena: U nekim slučajevima, trenutni SNiP ne ukazuje na mnoštvo, već izravnu potrebu za razmjenom zraka za sobu, sanitarnu opremu, štednjak itd.

Stoga, za zloglasnu zonu caffe-a od 100 m2 sa visinom stropa od 3,5 metra s dvije plinske peći i jednim WC-om za dvije WC-ove, približna potreba za razmjenom zraka bit će 2x100x3.5 + (100 * 2) + (50 * 2) = 1000 m3 / sat vremena

Izračun po broju posjetitelja

Ovdje se izračunavanje smanjuje na umnožavanje maksimalnog broja posjetitelja i potrebe za zrakom jedne osobe (pretpostavlja se da je 60 m3 / sat za budnu i 30 m3 / sat za spavač). Dakle, s maksimalnom popunjenosti kafića od 20 osoba (osoblje i posjetitelji) vrijedi početi od 20 * 60 = 1200 m3 / sat. Budući da je ta vrijednost veća, u budućnosti je vrijedno odbijanja.

odjeljak

Izračunava se kao S = L * 2,778 / V, gdje:

• S je područje presjeka kanala.
• L - protok zraka.
• V - protok zraka.
• 2.778 - koeficijent koordiniranja vrijednosti, omogućujući dobivanje rezultata u kvadratnom centimetru.

Jasno je da povećanje brzine protoka će smanjiti poprečni presjek, uz održavanje performansi. Međutim, cijena prekomjene cijena je povećana buka; zato je obično ograničeno na vrijednosti od 3-4 m / s.

Za naš slučaj, pri brzini protoka od 4 m / s, minimalni presjek kanala bit će 1200 * 2.7878 / 4 = 833 cm2. Jednostavno korištenje formule kružnog područja daje nam promjer od 33 centimetara (zaokružen stvarnom veličinom cijevi - 350 mm).

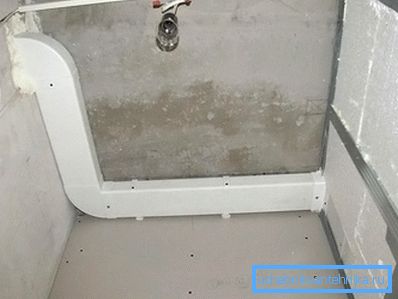

Napomena: u praksi se pravokutni zračni kanali češće koriste za prikrivene brtve. Njihov presjek jednak je proizvodu strana: na primjer, veličina 250x355 mm pogodna je za naš slučaj.

Distributeri zraka

Ovdje nema univerzalnih formula: proizvodi su odabrani iz kataloga u skladu s graničnim uvjetima.

Što točno?

• Dimenzije.
• Redoviti protok zraka.
• Dugi raspon pri protoku od 0,5 m / s (veća brzina se percipira kao nacrt i dovodi do nelagode za posjetitelje).
• Razina buke. Za stambene prostore, najviša dopuštena razina buke ventilacije obično iznosi 25 dB, za javna mjesta - 35 dB.

Savjet: mora postojati statička komora pod tlakom ili adapter ispred rešetke za razdjeljivanje zraka, što uzrokuje da se tok skreće pod pravim kutom. Inače, zrak će se rasporediti neravnomjerno po svom području, što će uzrokovati povećanje buke ili pad propusnosti.

tlak

Ovisnost potrebnog tlaka na prostoru ventilacijske prostorije je linearna: s povećanjem površine, duljina zračnih kanala povećava se.

Loša vijest za dizajner je da je točan izračun otpora ventilacije vrlo kompliciran, jer ovisi o težini varijabli:

• Promjer cijevi.
• Broj veza i zavoja.
• Prisutnost filtara i grijača.

Dobra je vijest da će prekomjerni tlak ventilatora pri fiksnoj izvedbi samo dovesti do blagog povećanja potrošnje energije.

Zato se obično koristi pojednostavljena procjena ovog parametra:

• Za sobe površine od 50-150 m2, 75-100 Pa se smatraju normom.
• S površinom od 150-350 m2 vrijedi usredotočiti na 100-150 Pa.

Toplinska snaga

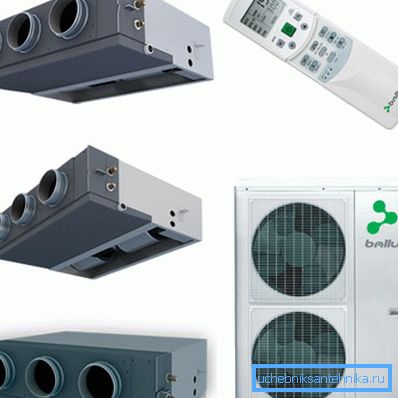

Često se radi o nacrtu ventilacije koji uključuje izračunavanje snage sustava grijanja i klimatizacije.

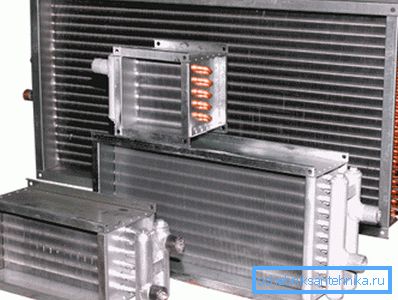

Budući da se toplinski kapacitet zraka mijenja vrlo neznatno s promjenama temperature, potreba za toplinskom snagom grijalice ili vodenog klima uređaja određuje se samo pomoću ventilacijskog kapaciteta i temperaturne delte između svježeg zraka i ulice.

Termička snaga se izračunava formulom P = Dt * L * 0,336, gdje:

1. P je toplinska snaga u vatima.
2. Dt je razlika temperature između ulice i priljeva u stupnjevima.

Savjet: Norma temperature dovodnog zraka za zimu iznosi + 18 ° C.

1. L - protok zraka u m3 / sat.
2. 0,336 je toplinski kapacitet zraka u W * h / m3 * s.

Dakle, pri vanjskoj temperaturi od -15 Ω i priljevom od 1200 m3 / sat, potreba za toplinskim kapacitetom grijača bit će 33 * 1200 * 0.336 = 13305 W.

zaključak

Nadamo se da će informacije koje čitatelju pružiti biti korisne. Dodatne informacije o nacrtu projekta za sobu bit će ponuđene u videu u ovom članku. Sretno!
