Projektiranje ventilacije: kako odabrati opremu i izračunati

Ugodna mikroklima u kući ili stanu u velikoj mjeri ovisi o pravilnom funkcioniranju sustava svježeg priljeva i uklanjanju zagađenog zraka. A učinkovitost njenog rada izravno je povezana s kvalitetom projektiranja ventilacije i klimatizacije prostora.

Detaljna pokrivenost ovog izdanja posvećena je materijalu u nastavku.

Vrste ventilacijskih sustava

S obzirom na visoke troškove projektiranja ventilacije i klimatizacije, mnogi obrtnici odbacuju usluge specijaliziranih arhitektonskih ureda i inženjerskih tvrtki, pripremajući potrebnu dokumentaciju vlastitim rukama.

Ovaj proces je prilično naporan i zahtijeva prisutnost određenih teorijskih znanja.

Osim toga, svakako uzmite u obzir sljedeće čimbenike:

• pod prostor;
• njihove funkcionalne svrhe;
• zemljopisno mjesto i klimatske značajke;
• način rada postrojenja.

Osim toga, u sustavima opskrbe zrakom privatne kućice potrebno je predvidjeti ugradnju postrojenja za filtriranje, kao i ventilacijske osovine, koji mogu biti dio građevinske konstrukcije.

Ako govorimo o dizajnu ventilacije za:

• industrijske građevine (radionica, radionica);
• točke javnog ugostiteljstva (restoran, kantina);
• poslovni prostori (skladišta, trgovački kompleksi) -

- ovdje, pored učinkovitosti, morate uzeti u obzir i mnoge dodatne zahtjeve - požar, sanitarni, tehnološki i tako dalje. U tom slučaju, preporuča se unajmiti stručnjaka.

Prema SNiP 2.04.05-91 postoji nekoliko vrsta sustava za pružanje prostora čistim zrakom:

• s prirodnim zračnim snagama;
• s prisilnom organizacijom kretanja protoka zraka;
• kombinirane sheme.

Obratite pažnju! U dizajnu, osim tehničkih parametara, potrebno je uzeti u obzir ekonomsku komponentu, tj. Koja će biti trošak rada ventilacijskog sustava. Ako prirodna ventilacija ne uzrokuje troškove, obožavatelji, grijači i rekuperatori, koji su dio mehaničkog sustava, troše električnu energiju, što povećava račune komunalnih usluga.

Dizajn prirodne ventilacije

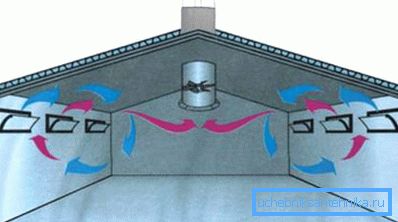

Ova metoda pružanja soba čistim zrakom od davnina je korištena i ostaje popularna. U tom slučaju, kretanje zraka organizirano je zbog razlike temperature i tlaka izvan kuće (apartmana) i unutar prostora.

Zrak koji je zagađen ljudskim otpadnim proizvodima izvlači se kroz izlazne kanale i usisava prolazom kroz prozore, otvore za zrak, pukotine i pore u zidovima.

Učinkovitost takve ventilacije utječe:

• smjer vjetra;
• temperatura okoline;
• atmosferski tlak.

Međutim, ako je dimnjak odigrao ulogu ispuha i dovoljna količina zraka prošla kroz praznine između trupaca, onda moderne tehnologije konstrukcije osiguravaju gotovo potpunu nepropusnost unutrašnjosti. Dakle, potrebno je projektirati i instalirati dodatne kanale za dovod zraka i ispušnih plinova. Tek tada će prirodna ventilacija učinkovito raditi.

Prednosti i nedostaci

Prije nego što pažljivije pogledamo projektiranje ventilacije s prirodnim nacrtom, ponovno se zadržavamo na svojim pro i kontraima.

Značajke dizajna kanala opskrbe

Projektiranje i proračun ventilacije mora započeti s ulaznim sustavom. Kako bi se zrak najčešće zamijenio, nužno je osigurati kretanje dolaznog zraka brzinom od 0,2 metra u sekundi. Za to se koriste posebni usisni ventili.

Obratite pažnju! Mnogi početnuti majstori zanemaruju instalaciju ove opreme, oslanjajući se na činjenicu da će njegovu ulogu uspješno ispuniti prozori i ventilacijski otvori. Ovaj je pristup u osnovi pogrešan. Prvo, gubitak topline se tako povećava, drugo, zvučna izolacija je poremećena, i treće, velika količina prašine s ulice uđe u sobu.

Prilikom izrade kanala za dovod zraka valja imati na umu da postoje dvije vrste ventila:

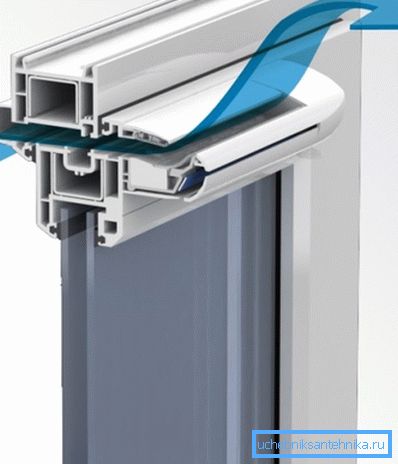

1. prozor. Ugrađeni su izravno u okvir prozora (mora se napraviti rupe u njemu). Dopuštaju dovoljnu količinu vanjskog zraka, smanjujući brzinu dolaznog toka. Ako je temperatura preniska izvan prozora, mogu se zatvoriti preklopima.
2. zid. Ugrađen u zid između prozorske ploče i radijatora. Dizajn omogućuje prisustvo filtra i prigušivača. Pored toga, ulazni protok zraka će se zagrijati. Cjevovod zraka može biti opremljen automatskim prigušivačem koji regulira intenzitet unosa zraka, ovisno o vanjskim uvjetima (temperatura i vlažnost).

Zvuci rasporeda ispušnih kanala

Upute za projektiranje prirodne ventilacije, uz ulazne kanale, zahtijevaju prisutnost ispušnih kanala.

Prilikom izrade projekta sami, treba uzeti u obzir takve značajke:

• izlazne rupe moraju biti smještene u sanitarnoj sobi i kuhinji, jer to je mjesto gdje je zrak najviše onečišćen i navlažen;
• kraj dimnjaka u kolibi mora se podići iznad krova do visine od više od 0,7 metara, inače diferencijalni tlak neće biti dovoljan za pojavu vuče;
• gornji izrez ispušnog kanala treba biti zaštićen kišom koji sprečava ulazak oborina i stranih predmeta;
• Bolje je napraviti ventilacijski kanal od nehrđajućih cijevi, umjesto cigle, budući da njihova glatka unutarnja površina doprinosi izgledu dobre plastike i ne stvara otpor protoku zraka.

Projektiranje kombinirane ventilacije

Unatoč činjenici da je prirodni sustav priljeva i uklanjanja zraka jeftiniji, preporučljivo je odabrati projekt kombinirane ventilacije.

U tom slučaju standardni krug se pojačava na pravim mjestima s električnom opremom, što povećava brzinu strujanja zraka.

Ulaz u ovom slučaju je također organiziran pomoću prozorskih ili prozorskih ventila, a ispušni kanal je opremljen ventilatorom.

Evo nekoliko načina na koje možete organizirati učinkovitu shemu kombinirane ventilacije:

1. U malom stanu ili zemljištu, dovoljno je ugraditi ventilatore na svakom od ventilacijskih mjesta. Osim toga, potrebno je električno izvlačenje iznad peći. Ventilatori mogu biti spojeni na istu električnu liniju sa svjetlom i istodobno uključeni. Također možete instalirati senzore pokreta. Velika minus takvog rješenja je nedostatak prirodne izmjene zraka, tj. Napa će raditi samo kad je oprema uključena.
2. Ventilator je ugrađen u zajednički kanal za zrak, gdje se isporučuju kanali za vodu koji vode iz kuhinje i sanitarnog bloka. Najčešće, u ovom slučaju, cijeli sustav je montiran u potkrovlju, a ventilacijske rešetke - na stropu. Važno je pažljivo izračunati poprečni presjek kanala i snagu instaliranih ventilatora. Svi potrebni parametri navedeni su u pripadajućoj dokumentaciji za opremu.

U nekim slučajevima moguće je instalirati ventilatore na ulazne kanale. Oni se razlikuju od ispuha u tome što mogu zagrijati hladan zrak koji ulazi s ulice. Zahvaljujući ovoj opremi, u prostorijama se stvara povišeni tlak, koji "istiskuje" zagađeni zrak u izlazne kanale za zrak.

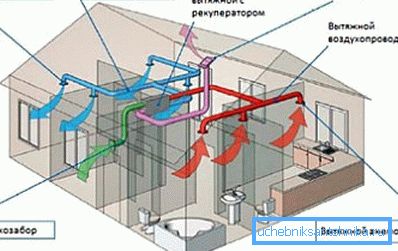

Mehanička ventilacija

Ako područje vašeg doma prelazi 300 četvornih metara. metara, preporučljivo je razmotriti dizajn i ugradnju integriranog automatiziranog ventilacijskog sustava. Najučinkovitiji je, međutim, samo stručnjaci koji bi trebali biti uključeni u njegov razvoj i instalaciju.

Potrebno je uzeti u obzir mnoge značajke:

• broj i veličina zračnih kanala, shemu njihove distribucije u kući, položaj ulaznih i izlaznih otvora;

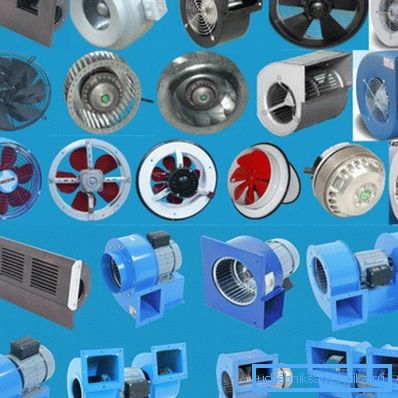

• snaga korištenih obožavatelja;
• potreba za instaliranjem filtera, rekuperatora, stabilizatora vlage i tako dalje.

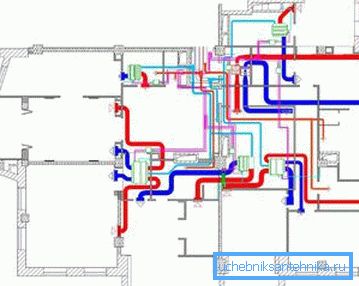

Najčešće se projekt takvog sustava provodi zajedno s pripremanjem nacrta samog stambenog objekta.

Glavna prednost automatskog sustava dovoda i ispuha je potpuno automatski rad. Posebna elektronika samostalno regulira brzinu, volumen i temperaturu protoka zraka na temelju podataka dobivenih od vanjskih senzora.

Drugi plus je prisutnost rekuperatora. Ovaj uređaj zagrijava ulazni protok zraka na trošak izlaznog zraka (bez dopuštajući da se miješaju), što može značajno smanjiti troškove grijanja prostora u hladnoj sezoni. Također je moguće instalirati jednu jedinicu za kondicioniranje, koja stvara ugodnu mikroklimu u svim sobama bez korištenja zasebnih split sustava.

Temeljna ventilacija

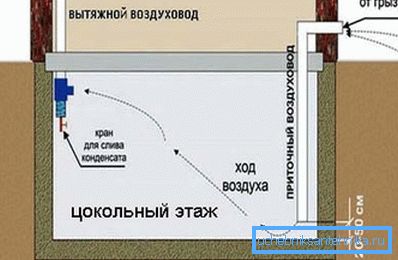

Ako sami planirate sustav kućnog ventilacijskog sustava, nemojte zaboraviti na podrum i podrum.

U pravilu, na ovoj razini postoje mnogi pomoćni prostori:

• radionice
• saune,
• mogućnost pranja rublja
• skladišta,
• bazena i tako dalje.

Svi oni zahtijevaju učinkovitu ventilaciju, inače će povećana razina vlažnosti dovesti do formiranja plijesni i gljivica na zidovima, što će nepovoljno utjecati na mikroklima ne samo podruma nego i cijele stambene zgrade kao cjeline.

zaključak

Nakon što ste pročitali gore navedene informacije, dobit ćete ideju o nijansama projektiranja i ugradnje različitih vrsta ventilacijskih sustava.

Video u ovom članku također je posvećen tome kako naučiti kako dizajnirati ventilaciju vašeg vlastitog apartmana ili vikendice.
