Prozračivanje bez dima: glavna svojstva i značajke uređaja

22-03-2018
Ventilacija

U ovom ćemo članku govoriti o tome što čini sustav za ventilaciju bez dima, prema kriterijima koji su izračunati i koje su značajke njegovog uređaja.

Vjerojatno nema jednog građevinskog objekta koji bi bio potpuno zaštićen od neovlaštenog paljenja. Kako bi se brzo i učinkovito uklonilo dim iz prostorije u slučaju požara i ograničilo širenje produkata izgaranja, koristi se dimni sustav ventilacije.

Protupožarna ventilacija u akciji

Značajke aplikacije

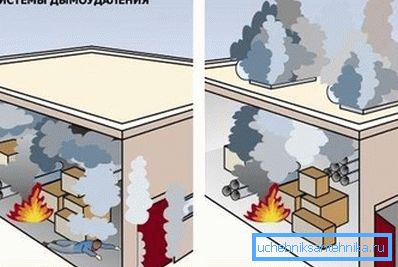

Ilustracija potrebe za učinkovito uklanjanje dima

Standardni sustav protu dimne ventilacije koristi se za isporučivanje zraka izvan objekta na stubište, osovine dizala i predvorje kako bi se spriječilo širenje proizvoda izgaranja kroz ove prostorije (vidi i članak Ventilacija za metalne pločice - namjena i ugradnja).

Pravilno dizajniran usisni sustav može učinkovito ukloniti dim i ugljični monoksid i iz soba koje se izravno servisirati u slučaju požara, kao i od pomoćnih prostorija, kao što su dvorane, hodnici itd. Kao rezultat toga, ljudi mogu relativno sigurno napustiti sobu gdje je otkrivena vatra.

Uređaji zaduženi za uklanjanje dima, sukladno zahtjevima za zaštitu od požara, obvezni su za ugradnju u objekte kao što su:

  • zatvoreno podzemno i nadzemno parkiralište;
  • proizvodnih radionica i skladišta;
  • sobe s trajnom mnoštvom ljudi;
  • trgovačke sobe i paviljoni;
  • kazališta i kina;
  • izgradnja atrija iznad 28 m;
  • prolaza;
  • hodnici duljine preko 15 m koji nemaju prirodno svjetlo (prema SNiP 41-01-2003)
  • čekaonice u zračnim lukama na željezničkim postajama itd.

Među dodatnim funkcijama sustava za uklanjanje dima, imamo na umu sljedeće:

  • stvaranje optimalnih radnih uvjeta za osoblje odgovorno za održavanje posebne opreme koja radi u kontinuiranom ciklusu;
  • pružanje uvjeta potrebnih za djelotvorno djelovanje vatrogasnih brigada prilikom gašenja požara i tijekom operacija spašavanja;
  • osiguravajući uvjete nužne za potpuno funkcioniranje brojne tehnološke opreme visoke preciznosti.

Mogućnosti građenja

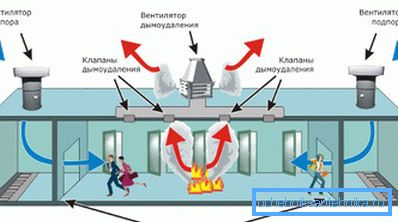

Shema djelovanja opskrbe i ispušne opreme

Dizajn ventilacije protiv dima provodi se uzimajući u obzir osobitosti ventilacijske opreme dizajnirane za rad s plinovima koji se griju na visoke temperature. Osim toga, projektiranje i izgradnja takvih sustava provodi se na temelju potrebe da se osigura koordinira rad svih elemenata uključenih u ventilacijske sustave.

Za funkcioniranje učinkovitog sustava uklanjanja dima, kao što su:

  • ventilatori, posebno projektirani i proizvedeni s očekivanjem da rade u posebno teškim radnim uvjetima;
  • ventilacijski kanali (razdjelnici, kanali za prozračivanje i rudnici) proizvedeni u skladu s normama otpornosti na vatru;
  • otvorene i zatvorene protupožarne zaklopke, uključujući modifikacije dima i požara;
  • dim i plin vatrootporna vrata i zasloni.

Važno: Izrada sustava ventilacije dimnih plinova u hodnicima stambenih i javnih zgrada obavlja se odvojeno od ostalih sustava koji se koriste za zaštitu prostora.

Izračun sustava za uklanjanje dima

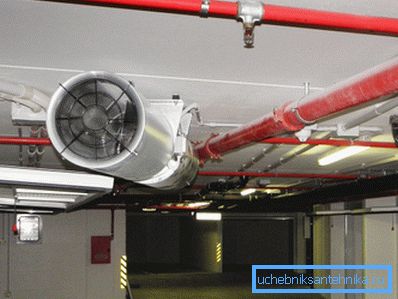

Na fotografiji - ventilator na ispušnom kanalu

Upute za uporabu dimnih ispušnih sustava omogućuju ispuštanje proizvoda izgaranja iz dimnih zona. U standardima vremena SSSR-a, područje takvih zona procijenjeno je na 1500 m? Vrijeme proteklo i uklanjanje dima prema SNiP 41-01-2003 omogućuje dimnu zonu s površinom do 3000 m?

Projektiranje vlastitim sustavima za objekte za površine čija je površina veća od 3000 m, dimna zona mora biti podijeljena na više zona s površinom od najviše 3000 m, kako je propisano odgovarajućim standardima.

Izračun osnovnih parametara ventilacije zidova bez dima provodi se u skladu sa zahtjevima iz MDS 41-1.99 "Preporuke za zaštitu od pušenja u požarima".

Važno: Osim ovih standarda, uzimaju se u obzir značajke bijega, njihova duljina, istodobni broj ljudi koji mogu iskoristiti prednosti tih putova tijekom evakuacije itd.

Izračun ventilacije bez dima ima jednu svrhu, to jest određivanje brzine protoka (količine) dovodnog zraka koji je dovoljan da puši iznad i da ne pada ispod visine gornje zone hodnika tijekom cijelog vremena potrebnog za evakuiranje ljudi.

Što trebate obratiti posebnu pažnju na takve izračune?

  • Uzimamo u obzir mogućnost požara u prostorijama koje se ne nalaze u jednom, nego u svakom odjeljku požara zgrade.
  • Uzimamo u obzir činjenicu da je u prosjeku ispušni sustav za uklanjanje dima karakteriziran kapacitetom do nekoliko tisuća kubičnih metara na sat. Istovremeno, protok u sustavu za zaštitu od dima svježeg zraka može doseći desetke tisuća kubičnih metara na sat.
  • Uzimamo u obzir činjenicu da maksimalna brzina strujanja zraka u zračnim kanalima bez dima iznosi 11 m / s, dok se preporučena brzina kreće od 9 do 11 m / s.

Preporuke za odabir opreme

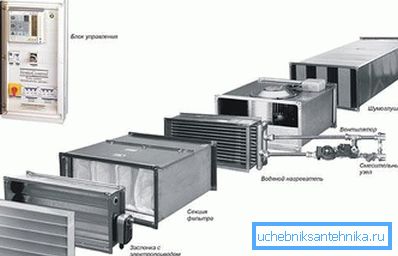

Moderni remover za dim
  • Pri odabiru i kupnji opreme za zaštitu od dima, uštede su neprikladne. Činjenica je da je cijena takve opreme, čak iu najskupljoj verziji, red veličine niža od troškova opreme koja se može evakuirati tijekom požara.

Nije potrebno podsjetiti da je ljudski život neprocjenjiv!

  • Odabir obožavatelja za dovršetak sustava prednost nam je posebnim izmjenama koje su dizajnirane za rad s plinovima koji se griju do kritičnih temperatura (do + 600 ° C). U pravilu, posebni krovovi protiv dima ili protupožarni modifikacije su dizajnirani za rad u takvim uvjetima.

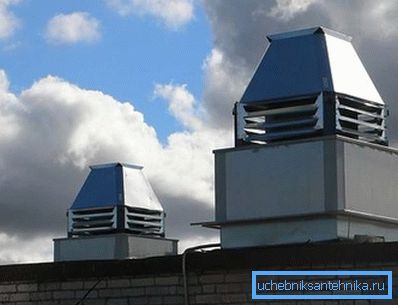

Krovni obožavatelji
  • Instalacija ventilatora protiv dima dopuštena je samo u prostorijama izoliranim od običnih obožavatelja.. Ako nema takvih potreba, oprema se može instalirati na krovu zgrade.
  • U sustavima ventilacije bez dima, korištenje kanala i kanala od nezapaljivih materijala koji odgovaraju klasu "P" (otpornost na požar EI 30, EI 150).
  • Rešetke za uređaj primanja otvora za unos zraka izvana trebaju biti smještene ne manje od 5 metara od mjesta navodnog ispuštanja proizvoda izgaranja iz ventilacijskih sustava.

Značajke organizacije upravljanja sustavom ventilacije dima

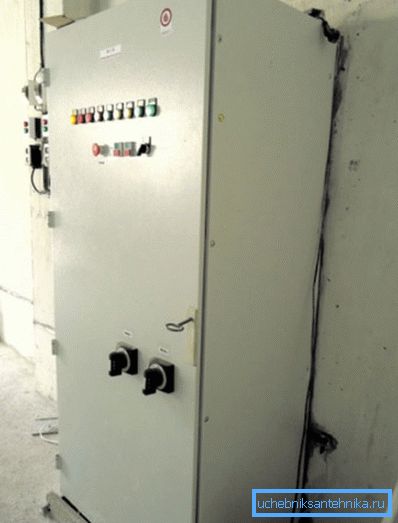

Vatrootporni ormar u industrijskom pogonu

Da bi ispitivanje ventilacije dima bilo uspješno, potrebno je uspostaviti učinkovito upravljanje sustavom.

Moderni sustav ventilacije za kontrolu dima djeluje u dva načina rada:

  • u automatskom načinu rada, ventilacija se pokreće nakon pokretanja požarnog alarma;
  • u udaljenom načinu rada, ventilacija se aktivira pritiskom na gumb na izlazu za nuždu iz poda.

Važno: Sustavi kontrole dimnih plinova trebaju biti dizajnirani na takav način da se kada se ventilatora pokrene tijekom požara, automatski se isključuju opći ventilacijski i klimatizacijski sustavi koji se nalaze i rade u prostoriji u kojoj je nastala požar.

zaključak

Zato smo pregledali opće informacije vezane uz konstrukciju i rad ventilacije dimnih profila (vidi također članak Filtriranje sustava: svrha uređaja, uređaja, proučavanje uzoraka).

Više korisnih informacija pronaći ćete gledanjem videozapisa u ovom članku.
