Prozračivanje podruma detaljno: od proračuna do

Svaki samopoštovanje ljetnikovca, prije ili kasnije, nužno stječe podrum. Ponekad se za njega nalazi podrum u kući, ali češće je neovisna zgrada, zakopana u zemlju. A ako se u kući pokreti zračnih masa mogu osigurati jednostavno otvaranjem prozorskog pojasa, a zatim u podrumu riješiti problem na taj način neće raditi. Moramo projektirati i instalirati kanale za zrak, srećom, ventilacija podruma vlastitim rukama nije osobito složena.

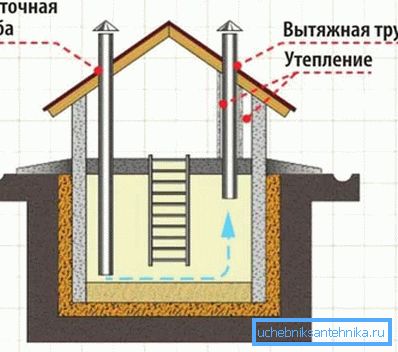

Sustav ventilacije podruma

Trebate li stvarno ventilaciju?

Na prvi pogled, podrum može raditi bez odvojenog ventilacijskog sustava, jer je ova soba nestambena, a koristi se uglavnom za skladištenje i očuvanje usjeva. Cijena tako neozbiljnog stava prema ovom pitanju može biti vrlo visoka.

Nedostatak ventilacije (ili pogreške u svom dizajnu) zajamčeno je da dovodi do neugodnog mirisa i općeg osjećanja nelagode u sobi, ali to je samo pola nevolje. Glavna posljedica će biti izgled plijesni i visoka vlaga.

Plijesan - siguran pratitelj slabe ventilacije

Zavareni sustav ventilacije podruma jamči da će dovesti do pogoršanja povrća i voća koji su bili pohranjeni u njemu. Također može utjecati na očuvanje - metalni pokrovi će brzo hrđati. Stoga je održavanje stalne mikroklime vitalno.

Vrste ventilacijskih sustava

Sve vrste ventilacije mogu se podijeliti u dvije skupine:

  • prirodni - dok je cirkulacija zračnih masa rezultat razlike tlaka na izlazu i ulazu u cjevovod;

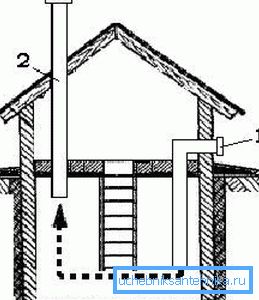

Načelo rada ventilacije s prirodnom cirkulacijom
  • obavezan - U takvim sustavima, ventilatori se koriste za prisilni zrak u prostoriju i njegovu utičnicu.

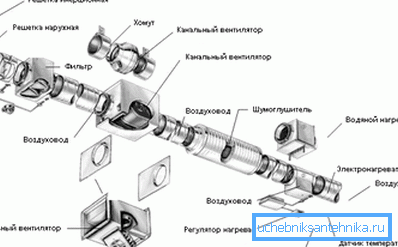

Prisilni ventilacijski krug (pogodniji za dnevni boravak)

U svakoj od tih grupa može se podijeliti u podskupine.

Dakle, u sustavima ventilacije opskrbe i ispuha (s prirodnom cirkulacijom) emitiraju:

  • 2-cijev sheme. U ovom slučaju koriste se 2 odvojenih cjevovoda - jedan se isporučuje, a drugi je ispušni;
  • s prvom cijevi. Ventilacija u podnožju s jednim cijevima je mnogo manje učinkovita od dvostrukog kolektora, stoga se može koristiti samo za ventilaciju malih prostorija.

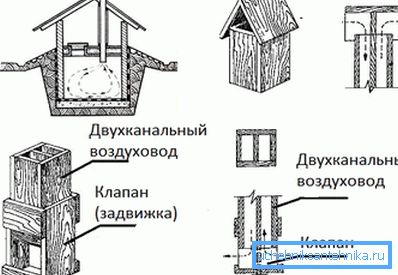

Jednostupanjska ventilacija

Obratite pažnju! U jednostupanjskoj ventilaciji unutarnji prostor kanala podijeljen je s dva dijela. Dakle, strogo govoreći, cijevi su još 2, one su samo u jednom slučaju.

Što se tiče sustava prisilne ventilacije, možemo razlikovati:

  • sustavi koji koriste ventilator za prisilno odvajanje zraka iz prostorije;
  • potpuno automatizirani sustavi kontrole klime. Istodobno kontroliraju vlagu i temperaturu u sobi. Koriste se uglavnom u podrumima, samo u ovom slučaju troškovi instaliranja takvog ventilacijskog sustava mogu se smatrati opravdanim.

Sustavi ventilacije uređaja suptilnosti

Što se tiče ispravnog provođenja ventilacije u podrumu, preporučujemo da počnete s izračunom. Često se ova faza zanemaruje, što može rezultirati da odabrani dio cijevi jednostavno ne može osigurati potrebnu razmjenu zraka. Ostatak instalacijske tehnologije svodi se na ugradnju 2 vertikalne cijevi i provjeru izvedbe ventilacije.

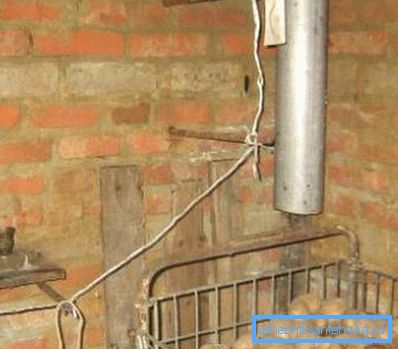

Ventilacijski uređaj se smanjuje na instalaciju 2 cijevi

Jednostavan izračun ventilacije

U ovoj fazi potrebno je, s obzirom na količinu zraka u prostoriji i brzinu kretanja zraka, odrediti dimenzije presjeka kanala.

Upute za izvođenje izračuna izgledaju ovako:

  1. Određen projektiranim protokom zraka, koji će proći kroz kanal.

L = VK,

u ovoj formuli, L je volumen zraka, m3/ sat;

V - volumen prostorije, m3. Kao primjer, postavite glasnoću na 20 m3;

K - pokazuje koliko puta na sat zrak u sobi treba potpuno promijeniti (uzeti unutar 1 ... 4).

Obratite pažnju! Pravilna ventilacija ne bi trebala isušiti voće i povrće. Stoga, pri izračunavanju K, nije potrebno prevelik broj.

U primjeru, L = 20 • 2 = 40 m3/ sat, to jest u sat vremena cijev treba osigurati priljev tog volumena zraka.

  1. Određeno potrebnim područjem presjeka kanala prema formuli

F = L / (S3600),

gdje je F područje cijevi, m2;

S - brzina strujanja zraka, dopušteno u rasponu od 1,0-1,5 m / s.

Za analizirani primjer trebamo F = 40 / (1.0 • 3600) = 0.0111 m2.

  1. Ovisno o tome koji je odjeljak korišten, određuju se dimenzije cijevi. Ako se primjer koristi kvadratni odjeljak, bi li strana cjevovoda bila A = v0,0111 = 0,106 m? 11,0 cm Ako se planira koristiti okrugle cijevi, njihov će promjer biti d = 2 • v (F /?) = 2 • v (0,0111 / 3,14) = 0,119 m? 12,0 cm

Značajke instalacije cijevi za ispušnu ventilaciju

Ako se podrumska ventilacija ispod kuće organizira u skladu s 2-cijevnom shemom, za to možete koristiti i obične PVC cijevi i kućni zrak iz jednostavnih debelih ploča koje su pažljivo postavljene jedna na drugu.

Obratite pažnju! Razlike između pojedinih ploča ozbiljno će smanjiti učinkovitost ventilacije. Za veću čvrstoću iznutra, površina kanala je presvučena rastaljenim bitumenom ili jednostavno obojana u nekoliko slojeva.

Kao što je već navedeno, cirkulacija zraka će se dogoditi zbog razlike temperature i gustoće zraka izvana i iznutra, tako da se kanali trebaju postaviti tako da je taj pad tlaka maksimalan.

Uređaj ventilacije u podrumu preporučuje se u skladu sa sljedećim preporukama:

  • ako je podrum u podrumu, možete to učiniti bez cijevi za dobavu, u kojem slučaju zrak ulazi u podrum kroz rupe u podrumu. Ali za veću učinkovitost, preporučuje se instalirati ulaznu cijev, može se izvesti kroz bazu;

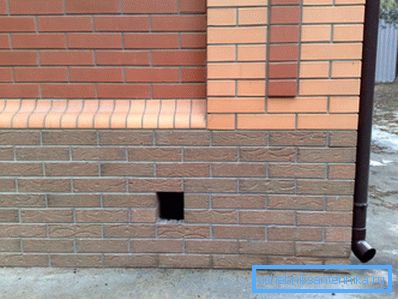

Udahnite u bazi

Obratite pažnju! Izlaz cijevi na ulicu kroz bazu mora biti zatvoren zaštitnom mrežom, što će štititi dovod zraka od malih životinja, insekata i otpadaka. Rešetka neće utjecati na kretanje zraka.

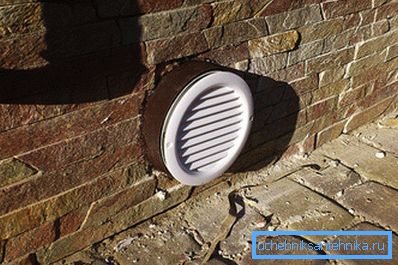

Ulaz na ulaznu cijev zatvoren je zaštitnom rešetkom
  • shema ventilacije podruma osigurava odvajanje usisne i ispušne cijevi u različitim kutovima;
Izgled zračnih kanala
  • kao i za ugradnju cjevovoda, mogu se pričvrstiti na zid sa zagradama ili stezaljkama. Potrebno je izbjeći veliki broj zavoja cijevi, time se smanjuje brzina zraka, a količina prenesenog zraka se smanjuje;
  • kraj usisne cijevi se dovede gotovo do samog poda, udaljenost do poda treba biti oko 20-50 cm;
  • neće biti suvišno instalirati prigušivač u usisni kanal, podešavanje razmaka, lako će se mijenjati učinkovitost ventilacijskog sustava;
Na fotografiji - jedan od mogućnosti zaklopac
  • kraj ispušne cijevi naprotiv se diže gotovo na samu strop, a gornji dio je prikazan na krovu i podignut je 40-50 cm iznad površine krova;
  • tijekom zimskog perioda potrebno je čak i malo smanjiti učinkovitost sustava, potrebno je smanjiti poprečni presjek cijevi, inače je zajamčena penetracija mraza.

U skladu s navedenim pravilima, ventilacija podruma i podruma će raditi učinkovito u bilo kojem vremenu.

Prisilna ventilacija

Ponekad, unatoč svim trikovima, prirodna cirkulacija je slaba. U ovom slučaju, pomoćna ventilacija u podrumu pomoći će. Možete povećati učinkovitost postavljanjem jednostavnog ventilatora u kanalu.

Stoga je potrebno razmotriti sljedeće značajke sustava:

  • bolje je postaviti ventilator u ispušnu cijev;

Obratite pažnju! Ugradnja ventilatora u kanal za usisni zrak ubacit će zrak iz ulice u podrum, s njim će doći puno čestica prašine i prljavštine.

  • budući da je prisutan rizik od vlage, najbolje je napajati ventilator s niskim naponom.

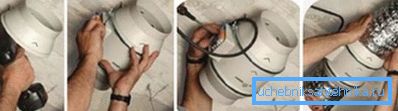

U fotoaparatu ventilator kanala

Kontrola kvalitete i manje trikove

Kada se riješi pitanje kako napraviti ventilaciju u podrumu, trebate provjeriti učinkovitost sustava. Dovoljno je dovesti paljenicu ili svijeću na cijevi. Kada se približava ulaznoj cijevi, plamen se treba saviti u podrum, a na ispušnu cijev treba ga usisati u cijev.

Ako čak i ako su sve preporuke zapažene u sobi, ponekad se opaža vlaga, tada se problem može riješiti jednostavnim postavljanjem kutije vapnom ili suhom piljevinom. Oni će apsorbirati vlagu iz zraka.

Kada je prekomjerna suhoća na podu, možete jednostavno podijeliti mokru piljevinu.

Na kraju

Podrume za prozračivanje - nužna mjera za održavanje stalne mikroklime u sobi. Ako se promatraju preporuke navedene u članku, ventilacija podruma zimi, ljeti i doista u bilo koje doba godine će raditi bez neuspjeha. Kao rezultat, povrće, voće i konzervirana hrana bit će pohranjeni u podrumu već duže vrijeme.

Video u ovom članku pokazuje primjer opskrbe i ispušne ventilacije betonskog podruma.
