Prozračivanje sami: jednostavna rješenja
Predmet ovog članka je instalacija ventilacije vlastitim rukama. Neće biti apstraktnih refleksija i složenih izračuna: ovaj materijal je pokušaj autora da podijeli svoje skromno iskustvo u opremanju ventilacijskog sustava u vlastitoj kući. Započnimo.
prapovijest
Prije nekog vremena autor se preselio u novu kuću. Bila je to jednokatnica s velikim i visokim podrumom, koji je odmah bio postavljen kao domaća teretana i radionica. Kasnije je planirano izgraditi stambeni grijani potkrovlje.
Glavni problem prvog stambenog podu bio je potpuno odsutnost ventilacijskog sustava.
Posljedice, koje su se već vidjele na početku prve zime, bile su vrlo predvidljive:
- Zrak u sobi, unatoč povremenom zraku, brzo postao ustajao i vlažan.
- Prozori s jednostrukim okvirom bili su neprekidno prekriveni kondenzatom, koji je kapao niz staklo i formirao lokve na prozorima.
- Konačno, subjektivno, kuća je bila vrlo hladno. Unatoč činjenici da je termometar pokazao prilično razumno +18 stupnjeva.
Referenca: s povećanjem vlažnosti povećava se toplinski kapacitet i toplinska vodljivost zraka. Zato je u hladnim klimama vrlo teško tolerirati hladnoću i toplinu.
Zadatak je bio očigledan: slijedilo ga je minimalno vrijeme i novac (s kojim je, naravno, nakon kupnje kuće nije bilo tako dobro) pružiti normalnu ventilaciju.
Godinu dana kasnije, tijekom izgradnje potkrovlja, morali smo projektirati i izgraditi još jednu zasebnu ventilacijsku petlju. Budući da svaki od kata ima zaseban ulaz, nije bilo nepoželjno kombinirati zračne kanale.
naselja
Za početak je bilo potrebno procijeniti očekivani učinak ventilacije. Upute za njezin izračun pronađene su u trenutnom SNiP:
Soba | Minimalni kapacitet ventilacije |
Dnevne sobe | 3 m3 / sat po kvadratnom metru |
kuhinja | 60 m2 / sat za kuhinju s električnim štednjakom i 100 m3 / sat za kuhinju s plinskim štednjakom |
Kupaonica, WC, kombinirana kupaonica | 25 m3 / sat |
Alternativna procjena planirane izvedbe temelji se na broju ljudi koji su stalno u sobi. Jedna osoba u stanju buđenja treba imati najmanje 60 m3 / h; za spavanje - 30 m3 / sat.
Brojanje prema prvom algoritmu iznosilo je 240 m3 / sat, prema drugom - 100 (prosječna potrošnja zraka za dvije osobe, temeljena na 8 sati spavanja i 16 sati budnosti).
Uzimajući u obzir specifičnosti izgleda kuće, polazna točka od 120 m3 / h odabrana je kao početna točka.
Prizemlje
Shematski dijagram
Nakon razmišljanja o mogućim rješenjima, izbor autorica bio je usredotočen na ispušnu ventilaciju s prisilnom indukcijom i odvodom zraka u zajednički kanal iz nekoliko prostorija - spavaća soba, kombinirana kupaonica i kuhinja-blagovaonica. Odlučeno je da priljev zraka bude pasivan, a ne s ulice, ali pomalo neuobičajeno - kroz podrum.
Bilo je nekoliko razloga.
- Gotovo spreman ventilacijski kanal po svim prostorijama koje su planirane za prozračivanje, već je postojalo. Graditelji u procesu dorade završili su sa zidom suhozidom utor između vijka, koji je korišten za podupiranje podnih ploča i vanjskog zida. Ostao je samo organizirati odabir zraka iz kanala i izrezati rešetke u nju.
- Prirodna ventilacija nije bila atraktivna zbog nepredvidivog učinka. Jaki vjetrovi koji su karakteristični za područje bi uzrokovali oštro ubrzavanje razmjene zraka; ali u ljetnoj vrućini, uz minimalnu temperaturu delte između ulice i kuće, pada na gotovo nulu. Ventilator kanala, naprotiv, povukao bi 120 m3 / h bez obzira na vanjske uvjete.
- Minimalna cijena komponenata. Nešto dalje, valja istaknuti da ukupni izdaci za kupnju nisu premašili 1.500 rubalja.
- Simbolički troškovi poslovanja. Ovdje je približan odnos između performansi i potrošnje energije ventilatora kanala:
Produktivnost, m3 / sat | Potrošnja energije, W |
100 | 12 |
200 | 25 |
300 | 35 |
Odvojeni komentari zahtijevaju cirkulaciju svježeg zraka kroz podrum.

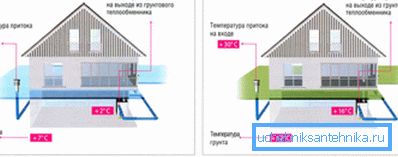

Postoji takva stvar kao geotermalna ventilacija. Glasno ime skriva jednostavnu shemu prema kojoj je, posebno, ventilacija često konstruirana u seoskoj kući s vlastitim rukama: opskrbne cijevi znatne dužine pokopane su u tlu malo ispod razine zamrzavanja.
Referenca: na dubini od jednog metra od razine penetracije mraza, temperatura tla ne ovisi o regiji i je +8 - + 14ê.
Kao rezultat toga usisni zrak ima stabilnu temperaturu, što je malo ovisno o godišnjem dobu i vremenskim uvjetima. Ljeti su kuće relativno hladne, zimi - toplo. I sve to uz minimalnu potrošnju energije: struja se troši samo za transport zraka.
Međutim, u ovom konkretnom slučaju, ispod kuće nalazilo se spremni izvor zraka s konstantnom temperaturom od oko 14 stupnjeva - suhom podrumom površine 75 četvornih metara, udubljenim daleko ispod razine penetracije mraza. Povezivanje s parom kanala s dnevnim boravkom na vrhu bilo je mnogo lakše nego polaganje nekoliko desetaka metara cijevi ispod tla.
Rekao je - učinjeno.
izvršenje
- Od strane ulice kroz vanjski zid, rupa je probila u kanal. Za posao potrebno je bušiti krunom.

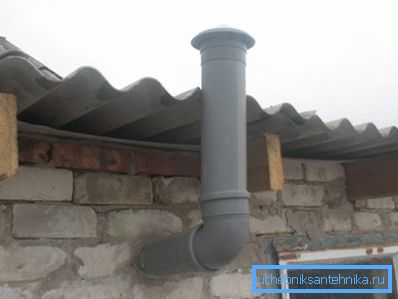

- Skup je pripremljen iz standardne kanalizacijske cijevi s promjerom od 110 milimetara, kutom, kišobranom (deflektorom) i kompenzacijskom cijevi. Potonji je dopustio ugraditi ventilator kanala i popraviti ga, ostavljajući vezu smjenjivom.
- Ispod mjesta ugradnje ventilatora u kanalu je izrezana rupa u koju se odmah instalira plastični luk s poklopcem. U budućnosti će biti korisno za održavanje i / ili zamjenu ventilatora.
- Sklop cijevi, kutak, kišobran i ventilator s priključenom žicom za napajanje umetnut je u rupu na zidu i zapečaćena. Spojena pjena je zapečaćena akrilnim kitom: poliuretanska pjena ne voli ultraljubičasto zračenje i brzo se počinje raspasti u svjetlu.
- Napajanje ventilatora se izvodi iz najbližeg izlaza kroz kabelsku stanicu i otvara se prekidačem.
- Na suhozidu, zatvarajući kanal, ugrađuju se nekoliko ventilacijskih rešetki i izvuče cijev iz poklopca iznad kuhinjske peći.
- U podnim otvorima izabran je za vađenje zraka iz podruma. Zatvoreni su rešetkama s mrežama za zaštitu od insekata.
rezultati
Vlažnost i kondenzacija na prozorima zaboravljena su, poput lošeg sna. Zrak u kući postao je svjež i umjereno sušen.

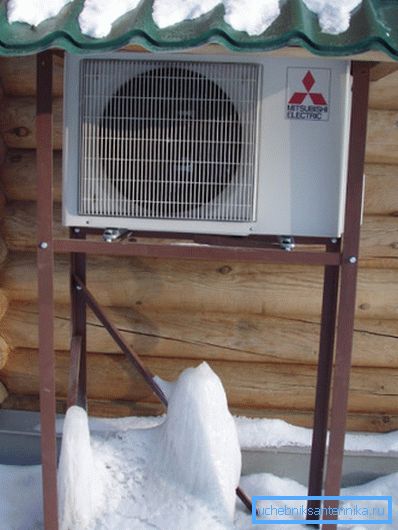

Zbog priljeva toplog zraka zimi, kuća s grijanje isključena potpuno održava temperaturu od +12 stupnjeva. Za održavanje ugodne temperature od + 20-22 stupnja, dovoljno je rada jednog klima uređaja s inverterom s termičkom snagom od oko 3,2 kW.
Nuance: scena - obala Krim. Jasno je da toplinski tok od 3 kilovat neće biti dovoljan bilo gdje na Dalekom Istoku. Osim toga, pretvarači u načinu rada za grijanje ostaju na najbolji način na -25 ° C.
Betonski ventilacijski kanal, ožičen sa suhozidom, djeluje kao vrlo učinkoviti prigušivač. Rad ventilatora u kući nije u načelu zvučni.
potkrovlje
Godinu dana kasnije izgradnja potkrovlja dosegla je točku kada je bilo potrebno opremiti ventilaciju u njemu.
Po analogiji s prvim katom, ventilacija potkrovlja bila je ispražnjena s pasivnim priljevom. Umjesto odzračivanja, u ovom je slučaju korištena kanalizacijska cijev promjera 110 milimetara - jednostavno zato što nije trebalo ići daleko.
U ovom trenutku, sličnost s ventilacijskim sustavom izgrađenim ranije bila je gotova.
- U principu nedostaje namjenski usisni kanal.. Ulaz zraka osigurava propuštanje pokriveno čeličnim limom krovom potkrovlja. Za ovu svrhu ima dovoljno manjih razmaka između listova krovnog materijala.

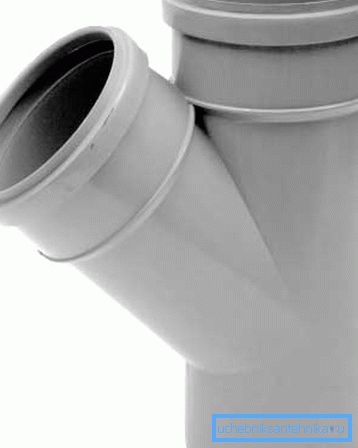

- Na ventilatoru je smješten ventilator ispred ventilatora.. Kroz jednu izlaz, zraka se povlači iz kombinirane kupaonice smještene u sredini potkrovlja; kroz drugi - ostatak prostorije je ventiliran.
- Ventkanal skriven strop gipsa. U stropu kupaonice je montirana usisna rešetka, na koju je jedan dodir čeljusti čvrsto pričvršćen. No, ostatak prostorije prozračuje se izravno kroz prostor iznad stropa: ulaz zraka ide izravno iz njega; iz dnevnih soba zrak ulazi kroz četiri rešetke u potkrovlju.
Usput: to osigurava stalnu ventilaciju tračnica i izolaciju između njih.
Na ulici ventkanal s kišobranom - deflektorom koji je prikazan kroz jedan od njih. Dakle, autor se oslobodio problema zatvaranja izlaza: utor je bio dovoljan da se napuni i gline; od vode i snijega zaštićen je krovnim izbočinama.

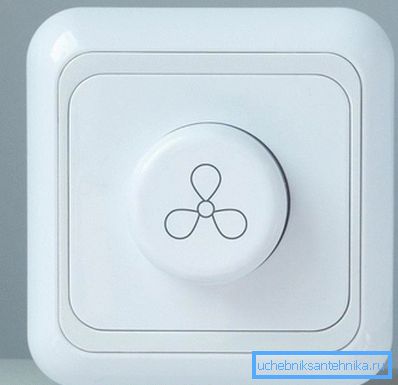

Krug napajanja ventilatora bio je opremljen dimmerom. Omogućuje vam da odaberete između tihi i produktivnih načina ventilacije ovisno o tome koliko je ljudi u potkrovlju.
zaključak
Lako je primijetiti da se izgradnja učinkovitog ventilacijskog sustava pokazala prilično jednostavnom i nije preskupa.
Dodatne tematske informacije, kao i obično, mogu se naći u videu u ovom članku. Sretno!
