Putovnica ventilacijskog sustava: svrha primanja, oblik i

Što je certifikacija ventilacijskih sustava? Koji su uvjeti za ventilaciju prema važećim propisima? Što bi trebalo biti putovnica ventilacijskog sustava za SNiP?

Pokušajmo odgovoriti na ta pitanja.

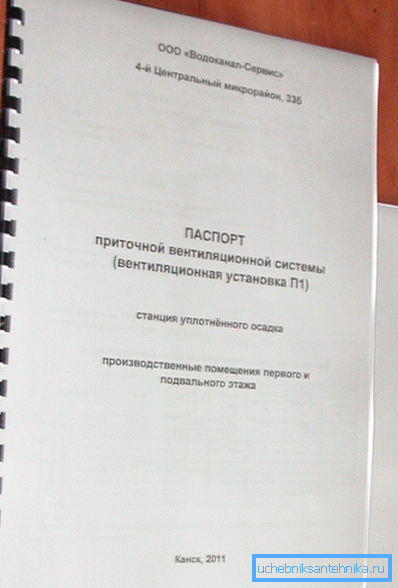

Uzorak dokumenta.

Što je to

Putovnica ventilacijskog sustava je dokument koji utvrđuje zakonsko pravo za puštanje u rad. Potvrđuje da je cijeli ciklus radova - izrada projekta, instalacija opreme i puštanje u pogon - provedeno u potpunosti u skladu s trenutnom regulacijskom i tehničkom dokumentacijom (vidi također članak "Krovna ventilacija" je jednostavan, ali važan korak u poboljšanju kućanstva).

Zašto je to?

  1. Za službenu registraciju kupljene opreme. Čak i ako je jedinica za klimatizaciju ili drugi ventilator kupljen u inozemstvu i nema domaću potvrdu, putovnica za ventilaciju potvrđuje njegovu usklađenost s trenutnim zahtjevima.
  2. Tvrditi o vašem položaju u bilo kakvim sporovima s nadzornim tijelima. Na primjer, u slučaju zgrade dim, vlasnik će uvijek biti u mogućnosti dokazati da nije mogao biti uzrokovan neispravnosti ili nesavršene ventilacijske opreme.

Važno: čak i ako imate sve potvrde za opremu koja je u skladu s nacionalnim GOST-om, dobit ćete putovnicu ventilacijske jedinice samo na temelju niza testova.

Regulatorni zahtjevi

Koje zahtjeve mora sama sustav ventilacije zadovoljiti? Kako izgledaju njezini testovi? Većina podataka o kojima smo zainteresirani može se pronaći u SNiP 3.05.01-85.

Zahtjevi za ventilacijske i klimatizacijske sustave

Kanali za zrak postavljeni su u skladu s projektom, neovisno o tome ima li ugovaratelj opremu za ugradnju na željenu visinu i odabranu tehnologiju. Jednostavno rečeno, objašnjavajući da je kanal ventilacije pomaknut zbog nedostatka skele potrebne visine, nitko ne dira.

Ako zračni kanal prenosi zrak visokom vlagom, ne smije biti uzdužnih šavova u donjem dijelu. Područja na kojima bi mogla pasti rosa polažu se s nagibom do drenaže; nagib mora biti jednak 1 - 1,5 cm po linearnom metru duljine.

Nedostaju uzdužne šavove na dnu kanala.

Kada prirubnici koji spajaju dijelove brtve na prirubnicama, mogu stršati prema van, ali ne i prema unutra. Materijal brtve se regulira ovisno o temperaturnim uvjetima:

Temperatura zraka Brtveni materijali
Do 70 ° C Gumena pjena; porozna ili monolitna guma (debljina 4-5 mm); polimer masivne užadi
Više od 70ê Azbestni kabel; azbest kartona

  Važno: ako uvjeti proizvodnje uključuju transport zraka zasićenih parama kiselina, brtvila se koriste za gumu ili plastiku otpornu na kiseline.

Za beskonačne spojeve, također se pregovara s popisom materijala za brtvljenje ovisno o uvjetima:

uvjeti Primjenjivi materijali
Temperatura do 40˝ Gerlen brtvena traka
Temperatura do 70 ° C s okruglim dijelom kanala Mastični buteprol
Temperatura do 60 ° C s okruglim dijelom kanala Zatezanje prstiju

Svi vijci na prirubnicama moraju biti zategnuti. Matice se nalaze na jednoj strani prirubnice. Uz vertikalnu orijentaciju prirubnice njihov položaj nije reguliran; s horizontalnom orijentacijom preporuča se postavljanje matica na dno.

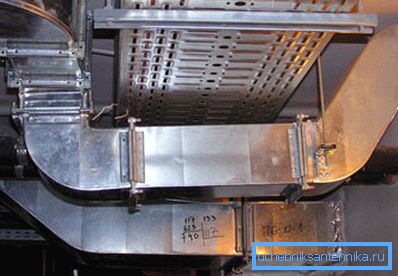

Kutije za povezivanje prirubnica.

Mogu se nalaziti mjesta pričvršćivanja kanala (suspenzije ili nosače):

  • Bez veze bez prirubnice i najveće veličine (promjer ili bočno) manje od 400 mm - s maksimalnim korakom od 4 metra.
  • S priključkom bez prirubnice i najvećom veličinom većom od 400 mm - u koracima od 3 metra.
  • S prirubnicom i najvećom veličinom od 2000 mm - s visinom od 6 metara. U tom slučaju, suspenzije i produžetke ne smiju biti priključene izravno na prirubnicu.
  • Uz vertikalnu orijentaciju kanala - u koracima od ne više od 4 metra.

Nuance: kada je visina poda manja od 4 metra, vertikalni kanal je fiksiran u stropu. Maksimalno dopušteno odstupanje od okomice je 2 mm po linearnom metru.

Kanali za zrak su povezani s ventilatorima s fleksibilnim umetcima, isključujući prijenos vibracija. U pravilu, u toj se kvaliteti koriste rukavice od fiberglasa. Vibracije su umetnute u posljednju instalaciju, neposredno prije testiranja.

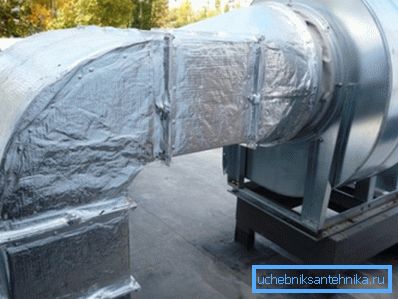

Čahura između ventilatora i kanala eliminira prijenos vibracija.

Prilikom sastavljanja okomitog kanala u obliku zvona, utori moraju biti okrenuti prema gore. Na brtvljenje utičnice koriste se naprave za napuhivanje impregnirane azbestno-cementnim otopinama s kazeinskim ljepilom. Preostale šupljine napunjene su cementom od azbestnog cementa.

Nakon što se mastika očvrsla, spoj je zalijepljen krpom i oslikan uljanom bojom. Radijalni ventilatori su pričvršćeni na temelje i antivibracijske baze s sidrenim vijcima. Istodobno, sami izolatori vibracija nisu pričvršćeni na pod; ali kada su ugrađeni na metalno učvršćivanje potrebno je.

Razmak između usisne mlaznice radijalnog ventilatora i njegovog rotora ne smije prelaziti 1% promjera kotača. Osovina radijalnog ventilatora mora biti strogo vodoravna. Okomita orijentacija potrebna je samo za ventilatore postavljene na krovovima zgrada.

Pri ugradnji ventilatora električni motor i rotor moraju biti strogo poravnati. Kod uporabe zupčanika zupčanika, osovine remenice montirane su paralelno. Motorne klizne letve postavljene su vodoravno, na razini i dodiruju dno cijele ravnine.

Spojevi i pojasevi između električnog motora i radnog dijela ventilatora čuvaju se zaštitnim pokrovima. Zaštićena metalnom rešetkom s veličinom oka od najviše 70 x 70 mm i usisnom mlaznicom ventilatora, koja nije spojena na kanal.

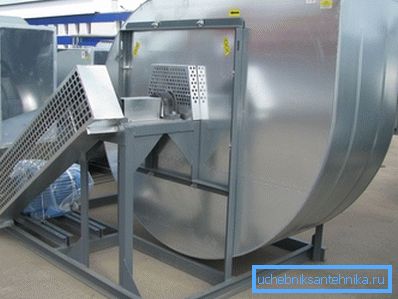

Remen je zaštićen kućištem.

Industrijski grijalice i klima uređaji ugrađeni su strogo vodoravno i postavljeni na gumene brtve; njihova tijela i glavni sklopovi su sastavljeni sa trakom od gume debljine 3-4 milimetara. Uputa je dizajnirana da spriječi prijenos vibracija na zidove zgrade i druge opreme.

Ventili za ventilaciju trebaju se otvoriti i zatvoriti uz minimalan napor, tako da se lako mogu okretati vlastitim rukama, bez poluge i alata. U zatvorenom položaju, ventili ventila moraju se dobro približiti zaustavljanju.

Zahtjevi za ispitivanje

Kao što se sjećamo, certificiranje ventilacijskih sustava podrazumijeva njihovo ispitivanje.

Kako se izvode?

  • Projektiranje i stanje ventilacijskih sustava provjerava se sukladnost s radnim nacrtom i gore navedenim zahtjevima.
  • Provjereno je nepropusno skriveno područje zračnih kanala.
  • Sva oprema s vlastitim pogonom, zaklopkama i ventilima provjerava se u praznom hodu.
  • Za navijače provjerava se sukladnost s deklariranim podacima putovnice (revolucije, protok zraka, generirani tlak).

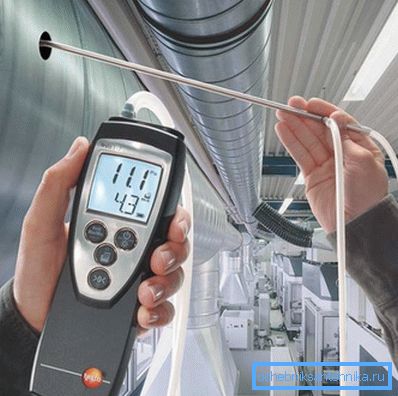

Na fotografiji - mjerenje tlaka i protoka zraka tijekom ispitivanja.
  • Procjenjuje se učinkovitost razmjene zraka u cjelini i njegova usklađenost s projektom. Između ostalog, certificiranje ventilacije zahtijeva provjeru prirodne cirkulacije zraka.
  • Razina buke se mjeri na nekoliko projektnih točaka prostorije.

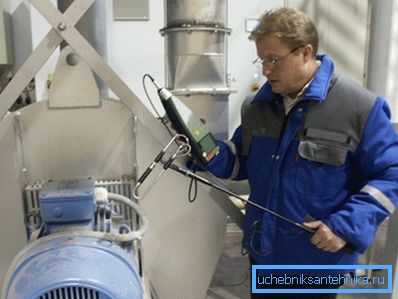

Mjerenje buke.

Maksimalno odstupanje od protoka zraka, koji ne utječe na dobivanje putovnice u sustav ventilacije, može biti + 10%, pod uvjetom da je strujanje zraka u prostoru adekvatno.

oblik

Koji podaci trebaju sadržavati putovnicu za sustav ventilacije? Odgovor se može naći u Dodatku 2 istom SNiP 3.05.01-85.

Opće informacije

  • Objekt i njegovo mjesto.
  • Svrha sustava ventilacije i mjesta opreme.

Karakteristike opreme

Za navijače su naznačeni:

  1. Vrsta.
  2. Promjer rotora.
  3. Protok zraka.
  4. Ukupni pritisak
  5. Frekvencija rotacije
  6. Za uređaje s pogonom remena - promjer remenice.

Za elektromotore:

  1. Vrsta.
  2. Snaga.
  3. Frekvencija rotacije
  4. Vrsta prijenosa.
  5. Promjer kolotura (ako je dostupan).

Za opremu za grijanje i klimatizaciju:

  1. Vrsta.
  2. Kruženje rashladnog sredstva i zraka.
  3. Vrsta rashladne tekućine.
  4. Rezultati ispitivanja izmjenjivača topline za radni tlak.

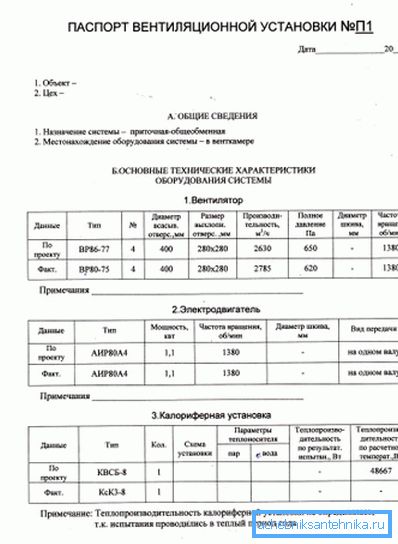

Obrazac putovnice. Prvi dio.

Za filtre:

  1. Protok zraka.
  2. Postotak zarobljavanja.
  3. Otpornost na protok zraka.

Za ovlaživače:

  1. Vrsta.
  2. Protok zraka.
  3. Pritisnite prije prskalice.
  4. Frekvencija rotacije motora i spreja rotora.
  5. Njegov tip i moć.

Pored toga: putovnice se navode dimenzije dijelova kanala, stvarna potrošnja zraka i njegova sukladnost s projektom.

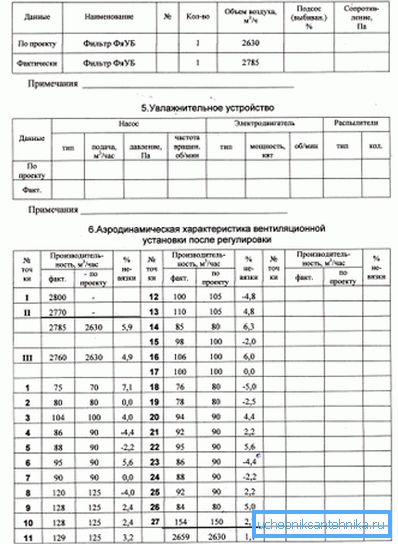

Obrazac putovnice. Drugi dio.

Trošak certifikacije ventilacijskih sustava počinje od 3-4 tisuće rubalja i, iz očitih razloga, snažno ovisi o složenosti sustava. Neke organizacije radije procjenjuju svoj rad na području prozračene sobe. U ovom slučaju, cijena varira od 50 do 100 rubalja po kvadratnom metru.

zaključak

Nadamo se da smo uspjeli odgovoriti na sva pitanja koja su se nakupila u čitaču (također pročitajte članak Ventilacijski ventil - pogledi i značajke).

Kao i uvijek, u ovom članku možete pronaći određenu količinu dodatnih tematskih informacija. Sretno!
