Rad ventilacijskih sustava: tehnički zahtjevi i sigurnosni

Tema ovog članka je pravila rada ventilacijskih sustava. Morat ćemo proučiti postojeće regulatorne dokumente koji propisuju i tehničke aspekte održavanja ventilacije i ograničenja vezana uz sigurnost rada u poduzećima.

Započnimo.

Kao i svaki složeni sustav, ventilacija treba održavati.

predgovor

Zahtjevi za stavljanje u pogon, održavanje ventilacije, redoslijed njegovog uključivanja i isključivanja od sovjetskog doba ostao je pomalo dvosmislena situacija. Svako ministarstvo je donijelo vlastitu regulatornu dokumentaciju s vlastitim pojedinačnim popisom preporuka. Bilo koja opća pravila koja su relevantna za sustav ventilacije jednostavno ne postoje.

Napominjemo: razlog za to nije sklonost službenika da pretjerano birokratiziraju tuđe radove. Slažem se da se zahtjevi za obrambene poslove, proizvodnja otrovnih insekticidnih lijekova i, recimo, za poštu neizbježno razlikuju.

Evo nekoliko primjera industrijskih dokumenata.

  • Ministarstvo komunikacija je 1977. godine odobrilo Upute za rad sustava ventilacije i klimatizacije u komunikacijskim poduzećima.
  • 1997. godine RAO United Energy Systems iz Rusije izdao je model priručnika za rad grijanja i ventilacije termoelektrana.
  • 1983. datira iz preporuka koje je usvojilo Ministarstvo graditeljstva za projektiranje, postavljanje i rad ventilacijskih sustava u izgradnji tunela.

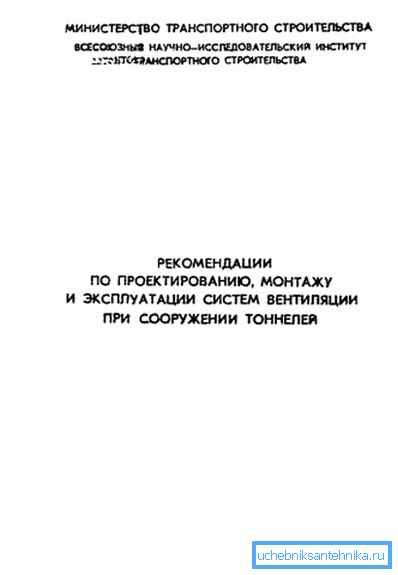

Jedna od bezbrojnih uputa za rad ventilacijskih sustava s specifičnom za industriju.

Cilj naše studije bit će relativno star, koji datira iz 1974. godine i zadržao važnost u naše vrijeme dokumentom nazvanom BCH 316-73. Odabran je zbog toga što su zahtjevi i preporuke navedeni u njoj posve univerzalni: priručnik za uporabu ventilacijskih uređaja industrijskih poduzeća Minmontazhspetsstroy nije vezan za bilo koji visoko specijalizirani proizvodni uvjeti.

Pored operativnih zahtjeva, rješavamo i ograničenja koja se odnose na zaštitu na radu na radu. Iscrpno su opisani u GOST 12.4.021-75 sustavu zaštite na radu. Ventilacijski sustavi: opći zahtjevi.

Unatoč časnoj dobi, standard ostaje relevantan i povremeno se ponovno tiska.

BCH 316-73

Uputstvo za ventilacijske sustave podijeljeno je u nekoliko tematskih odjeljaka. Mi ćemo ih proučiti u istom redoslijedu u kojem su prikazani u dokumentu.

Organizacija operativnih usluga

Odgovornost za stanje i učinkovitost ventilacije dodjeljuje se glavnom inženjeru; Tehničko upravljanje radom i popravkom obavlja glavni inženjer snage (glavni mehaničar) poduzeća.

Usluga održavanja se bavi:

  • Izrada radnih uputa za svako pojedino proizvodno mjesto;
  • Praćenje pridržavanja ovih uputa;
  • Provjera usklađenosti sa stvarnim učinkom standarda projektiranja ventilacije;
  • Praćenje usklađenosti sa sanitarnim standardima (posebice ograničavajuće koncentracije potencijalno štetnih tvari). Za periodične provjere sastava zraka uključeni su zaposlenici kemijskog laboratorija poduzeća ili organizacija trećih strana;
Maksimalna dopuštena koncentracija (MPC) nekih potencijalno opasnih tvari.
  • Izrada tehničke dokumentacije za planirano popravljanje i rekonstrukciju ventilacije;
  • Nadzor tehničkog stanja opreme.

Na popisu osoblja odjela glavnog inženjera elektroenergetskog sustava, osoblja je osobno odgovorna za rad ventilacije. Položaj se određuje brojem jedinica za popravak opreme:

Broj jedinica za popravak ventilacijske opreme u poduzeću Odgovoran položaj
Manje od 600 Ventilatorski brigadir
600-1250 Majstor ventilacije
Više od 1250 Inženjer ventilacije

Uključivanje i isključivanje

Ventilatori za usis i opću izmjenu uključeni su 10-15 minuta prije početka radne smjene. Redoslijed uključivanja mora biti strogo definiran: prvo, uključeno napajanje, a zatim ulaz.

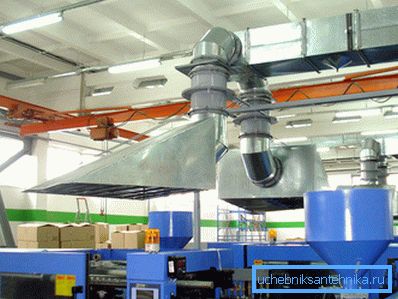

Ventilacija se aktivira prije pomaka.

Isključivanje se izvodi 10-20 minuta nakon završetka smjene obrnutim redoslijedom: poklopac je isključen nakon ispiranja. Ako je tvrtka opremljena jedinicom za grijanje i ventilaciju, a nakon završetka radne smjene, ona se prebacuje iz moda razmjene zraka s ulicom u recirkulacijski način rada.

Lokalni ispušni pokrovi (kišobri za strojeve, zonu zavarivanja itd.) Se uključuju 3-5 minuta prije početka smjene i isključuju se nakon 3-5 minuta nakon završetka. Kada se dovodni zrak zaustavlja dulje vrijeme (za vrijeme popravka ventilacije ili kada je proizvodnja zaustavljena), voda se potpuno ispraznila od grijalica.

Cijena nepridržavanja ovog zahtjeva je velika vjerojatnost odleđivanja kruga zimi.

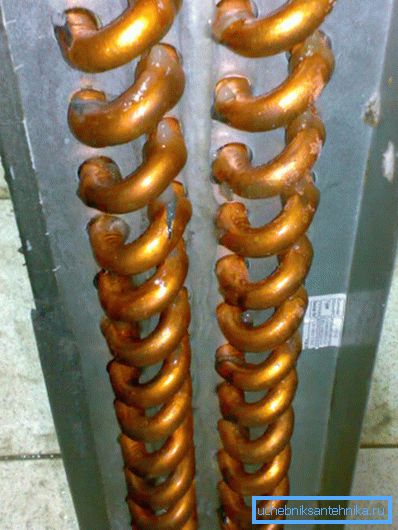

Odvodni grijač. Širenje zamrzavajuće vode prouzročilo je mnogobrojne lomove cijevi, gdje im nedostaje finning.

Važna točka: za odvod kruga, ne samo da biste otvorili otvore na donjem dijelu, već i otvorili otvor na vrhu. Bez propuštanja zraka, rashladna tekućina neizbježno će visjeti u cijevima.

Eksplozija i požarna proizvodnja

  • Sve radove s ventilacijom vrše se samo uz odobrenje nadzornika.
  • Ventilacijske komore provjeravaju ventilacijski radnici barem jednom u svakoj smjeni s obaveznim evidentiranjem rezultata inspekcije u časopisu. Svi nedostaci koji mogu dovesti do akumulacije zapaljivih ili eksplozivnih tvari uklanjaju se odmah nakon njihovog otkrivanja.
  • Zračni kanali, separatori prašine, komore i filtri periodički se čiste od prašine, drugih onečišćenja i zapaljivih predmeta. Vrijeme čišćenja se bilježi u pisanom obliku.

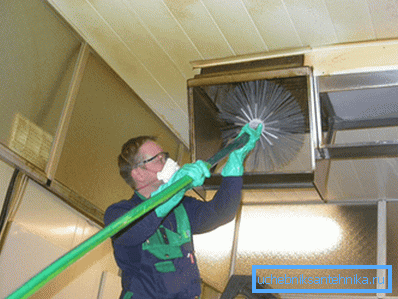

Čišćenje ventilacije.
  • Nije dopušteno skladištenje bilo kojeg materijala i alata u prostorijama ventilacijskih jedinica.
  • Svi radovi na popravcima i rekonstrukciji ventilacije obavljaju se tijekom izvan radnog vremena (po mogućnosti vikendom) nakon čišćenja opreme od zapaljivih i eksplozivnih naslaga. Za popravak je potrebno pisano dopuštenje radionice ili supervizora smjene.
  • Vatrootporni ventili u zidu moraju biti sigurni bez praznina, zapečaćeni mortom. Sami se ventili povremeno čiste i podmazuju ako je potrebno.
  • U slučaju požara, ventilacija se zaustavlja i svi ventili se pomiču u zatvoreni položaj.

obožavatelji

Obožavatelji bi trebali imati glatki i tihi mogući. Neprihvatljivo je snažno vibracije u procesu rada.

Smjer rotacije radijalnih ventilatora mora odgovarati obliku čeljusti.

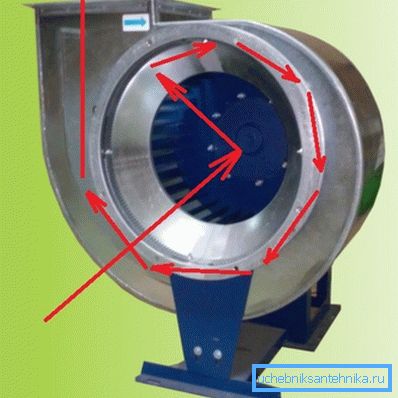

Kretanje zraka tijekom normalnog rada centrifugalnog ventilatora.

Savjet: smjer rotacije zatvorenog rotora lako se određuje slobodnim krajem osi elektromotora.

Lopatice rotora ne bi trebale imati vidljive deformacije koje mogu dovesti do premlaćivanja. Također je zabranjena i povreda balansiranja. Lako je provjeriti ravnotežu vrtnjom impelera nekoliko puta vlastitim rukama: trebalo bi zaustaviti u različitim položajima, a ne samo u početnom položaju.

Rotor se mora slobodno rotirati ručno, bez dodirivanja kućišta. Vijci koji pričvršćuju kućište ventilatora na bazu moraju biti čvrsto zategnuti. Potrebno je prisustvo sigurnosnih matica

Maksimalna dopuštena količina udarca ventilatora ventilatora ovisi o njegovoj veličini:

Broj ventilatora (jednak promjeru rotora u decimetrima) Radijalno premlaćivanje, mm Aksijalno potisak, mm
2 - 6.3 1 2
6.3 - 12.5 2 3
Više od 12.5 3.5 5

Jaz između rotora i usisne mlaznice centrifugalnog ventilatora ne bi smio premašiti 1% promjera. Jaz između rotora i ljuske na aksijalnom ventilatoru ograničen je na 0,5% promjera.

Kako se razmaci između prednjeg diska rotora i usisne mlaznice povećavaju, performanse ventilatora naglo padaju.

Ležajevi moraju biti pregledani i podmazani:

  • Prilikom ulijevanja mineralnog ulja - barem jednom mjesečno.
  • Kod korištenja debelih maziva (masti, itd.) - najmanje svaka 3-4 mjeseca.

Zamjena maziva s ispiranjem kućišta ležaja s benzinom treba provesti:

  • Za mineralno ulje - najmanje svakih šest mjeseci.
  • Za gustu mazivu - barem jednom godišnje.

Važno: temperatura kućišta ležaja ne smije prijeći 70 ° C. Ako se ova vrijednost prekorači, ležaj zahtijeva ispiranje i podmazivanje.

Rotori i kućišta trebaju periodično čišćenje od prašine. Kada se brzo onečišćuje, pokrivači trebaju biti opremljeni šupljinama za čišćenje.

Elektromotori

Kućište motora mora biti uzemljeno.

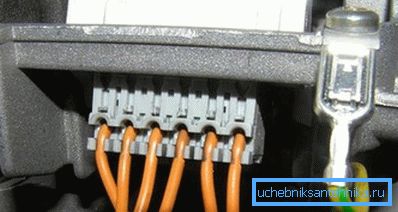

Prizemni terminal u pretincu za pokretanje.

Napajanje motora se odmah zaustavlja pod sljedećim uvjetima:

  • Nesreća vezana uz rad ventilacijske opreme.
  • Jaka vibracija. Najvjerojatnije govori o uništenju ležaja.
  • Otkriven ventilator neuspjeha.
  • Snažno grijanje kućišta motora ili ležajeva.
  • Dim ili vatra iz samog motora ili njegovog startera.

grijači

Povremeno se očišćuje komprimiranim zrakom koji se napaja s autoceste ili cilindra.

U nazočnosti grubih filtera u konture grijača, potrebno je periodično čišćenje i pranje mreža.

Ako dođe do curenja na prirubnicama ili poklopcima, brtvila se moraju zamijeniti. Na radnoj temperaturi do 100 ° C koristi se ploča za brtvljenje koja se kuha u ulju od lanenog ulja, pri temperaturama iznad 100 ° C - paronit (tvrda grijaća guma). Nove brtve prije ugradnje gumirane su s grafitom.

Paronit - materijal za amortiziranje pare i vruće vode.

Kanali za zrak

Stanje vijaka na priključcima prirubnice treba periodično provjeravati. Svi vijci moraju biti potpuno zategnuti; matice moraju biti smještene na jednoj strani prirubnice.

Kanali za zrak koji prenose zrak agresivnim plinovima ili pare moraju se povremeno provjeravati zbog nepropusnosti. Otvori, šahtovi, rupe za čišćenje moraju biti čvrsto zatvorene.

Ako curi curenje, pomakne se i brtva se zamijeni. Pri temperaturama do 70 ° C upotrebljava se porozna ili monolitna guma; na radnoj temperaturi od 70 ° C i više, treba koristiti azbestni kabel ili azbestni karton.

Kartonski azbest glavni je materijal za brtvljenje visokotemperaturnih prirubničkih spojeva zračnih kanala.

GOST 12.4.021-75

U ovom se standardu, kako se sjećamo, sadrži upute za rad ventilacijskih sustava koji se odnose na sigurnost na radu.

Neke njegove točke djelomično dupliciraju prethodni dokument; da ne ponovimo, isključit ćemo ih iz razmatranja.

  • Sobe u kojima se nalazi ventilacijska oprema moraju biti zaključane. Vrata su označena znakovima koji zabranjuju ulazak neovlaštenih osoba.
  • Debljina stijenke zračnih kanala u kontaktu s agresivnim medijima provjerava se barem jednom godišnje.
  • Ventili za usporavanje plamena također se provjeravaju najmanje jednom godišnje. Rezultati inspekcije i provjere bilježe se u putovnici svakog uređaja.
  • Podmazivanje ležaja provodi se samo nakon potpunog zaustavljanja i odzračivanja uređaja.
  • Metode čišćenja zračnih kanala, rotora i kućišta ventilatora, filtara i komora u opasnim i eksplozivnim industrijama trebaju isključiti mogućnost eksplozije ili zapaljenja akumuliranih materijala.

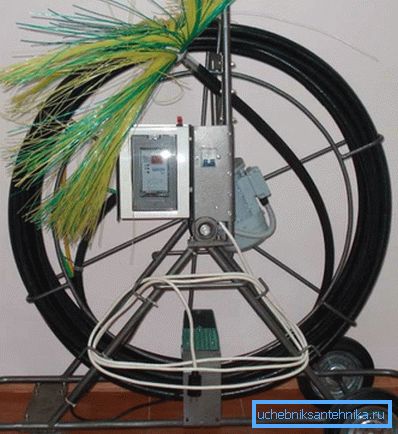

Uređaj za čišćenje kanala za zrak na ovoj fotografiji opremljen je četkom na fleksibilnom vratilu.

zaključak

Nadamo se da će naš kratki pregled postojećih regulatornih dokumenata biti koristan za čitatelja. Kao i obično, u priloženom videu u ovom članku možete pronaći dodatne tematske materijale (vidi također članak "Projekt ventilacije: faze razvoja").

Sretno!
