Razvrstavanje ventilacije i poznavanje ventilacijske opreme

26-06-2018
Ventilacija

Ovaj članak posvećen je vrsti ventilacije i po kojim kriterijima može biti klasificiran. Osim stvarne klasifikacije vrsta, obratit ćemo pozornost na neke vrste ventilacijske opreme, upoznati s njihovim uređajem i funkcijama.

Ventilacijski kanali u poduzeću.

Što je to

Porijeklo riječi ventilacija iz latinskog ventilacijskog zračenja, općenito, daje cjelovitu sliku bit procesa. Pojam u početku znači samo uklanjanje iz prostorije onečišćenog ispušnog zraka i zamjena vanjskim zrakom.

Osim toga: u okviru utvrđene terminologije, ista riječ često označava skupove opreme koja osigurava razmjenu zraka.

Napredak, međutim, ne prestaje: budući da su latinski pojmovi posuđeni modernim europskim jezicima, oprema za prozračivanje naučila je obavljati mnoge dodatne funkcije.

  • Ventilacija je povjerena opskrbom i hlađenjem dovodnog zraka na ugodne temperature.
  • Naučila je regulirati vlažnost atmosfere u sobi, sušenje zraka ili, naprotiv, navlaživanje.
  • Ventilacijsku opremu imalo je funkciju čišćenja zraka od prašine i drugih onečišćenja.

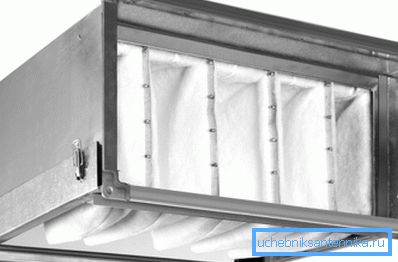

Kutija za filtriranje kanala.

klasifikacija

Dakle, kakvi su znakovi klasificirani moderni ventilacijski sustavi?

Pokretanje kretanja zraka

Može biti prirodno ili prisilno. Prirodna cirkulacija osigurava prvenstveno razlika u gustoći toplog i hladnog zraka. Topla masa zraka naglo se nagnu i pritišću u prihvatnu rešetku ventilacijskog kanala, odakle se uklanjaju na ulicu.

Uz to, može utjecati i na brzinu cirkulacije:

  1. Pad tlaka koji je stvorio vjetar na mjestu dovoda i ispušnih kanala na različitim stranama zgrade.
  2. Vakuum stvoren na ventkanalu u vjetrovitom vremenu pomoću deflektora je poseban oblik s otvorom krova na ulici.
Odvodnik ventilacije.

Glavni nedostatak prirodne ventilacije jest nestabilnost protoka zraka kroz nju, što previše ovisi o temperaturi delte između sobe i ulice, na smjeru i snazi ​​vjetra.

Ventilatori pružaju prisilnu ili mehaničku ventilaciju. Njegova je izvedba vrlo stabilna i neovisna o vanjskim čimbenicima; Štoviše, lako se prilagodite jednostavnim smanjenjem brzine rotora. Cijena dosljednosti je ovisnost o energiji: kad se prekine napajanje, navijači ustanu.

Napomena: učinkovita filtracija, grijanje i klimatizacija moguća su samo kod sustava prisilne ventilacije. U velikoj mjeri, upravo zato što odgovarajući procesi zahtijevaju stabilan protok zraka kroz odgovarajuću opremu.

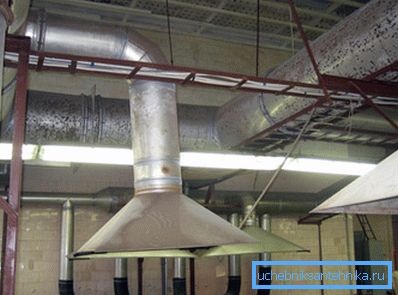

Industrijski prostori su ventilirani samo nasilno.

Smjer protoka zraka

Apartmani u stambenim zgradama poznati su svima nama ventilaciji ispušnih kućanstva, namijenjeni za uklanjanje ispušnog zraka (obično kroz kupaonicu i kuhinju).

Protok zraka u ovom slučaju je pasivan. U sovjetskim stanovima, to je provedeno kroz nekonsolidirane okvire prozora i vrata; U modernim kućama, plastični prozori su sve opremljeni usisnim ventilima.

Takva shema ima prilično neugodnu osobinu: zrak se ubrizgava u stan, čija temperatura i vlažnost određuju samo vrijeme i sezona. Za stanovnike stanova, za završnu obradu materijala i namještaja, iznenadne promjene temperature i vlage nisu tako korisne.

Ulaz, ili, kako se to ponekad zove, povratna ventilacija omogućuje vam da obavite same aktivnosti koje smo prethodno spomenuli - da osuši ili navlaži zrak, promijeni temperaturu u jednom ili drugom smjeru i filtrira zagađenje.

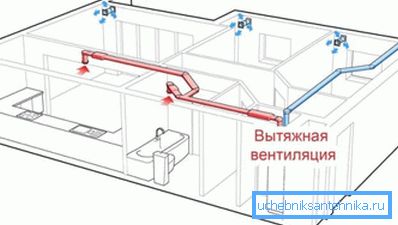

Dostupni su i ulaz i ispuh.

imenovanje

Koje funkcije mogu izvoditi ventilacijske sustave?

Vrsta sustava do odredišta funkcije
Opća ventilacija radionice, zgrade ili odjeljka Izrada istih parametara okoliša u cijelom prostoru prostorije.
Lokalna ventilacija Nabavite čiste ili uklonite zagađeni zrak izravno na mjestu bilo kojeg posla. Tipičan primjer lokalnog uređaja za ispuhivanje je kuhinjska napa.
Ventilacija u slučaju nužde u proizvodnji Zamjena prisilne zrake na proizvodnim mjestima gdje se može osloboditi velika količina štetnih tvari. Takozvana je takozvana ventilacija plina koja se koristi nakon rada sustava za gašenje plina.

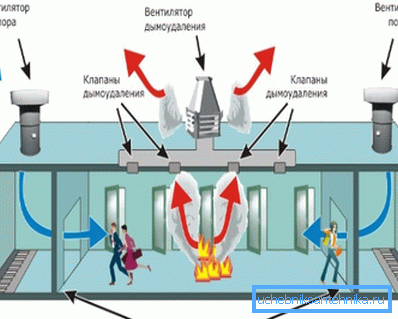

Vatra (dim) ventilacija Pruža ubrzano ispumpavanje proizvoda izgaranja u slučaju požara; istodobno isporučuje veliku količinu čistog zraka na putove evakuacije (osobito na osovine dizala i koridore). Iz očitih razloga, PVC ili polipropilenska ventilacija se ne koristi u tom svojstvu: materijal kanala je čelik s debljinom od 1,2 mm.
Radni sustav ventilacije ispušnih plinova.

Prisutnost zračnih kanala

Kanali za zrak (ventilacijski kanali) za transport čistog ili ispušnog zraka nazivaju se kanalizacijska ventilacija. Ventilacijski sustav bez kanala je shema u kojoj se zrak ispušta ili ubrizgava izravno kroz zid ili strop zgrade - pomoću ventilatora ili prirodno.

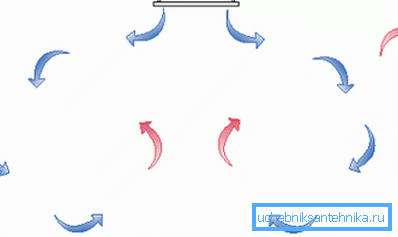

Kruženje zraka s ventilacijom bez kanala.

oprema

Sada se upoznajemo s nekim vrstama uređaja koji se koriste u ventilacijskim sustavima.

obožavatelji

Aksijalni ventilator je impeler smješten na osovini motora koji prevodi protok zraka duž vlastite osi rotacije. Tipični primjeri aksijalnog ventilatora su rashladni sustav procesora bilo kojeg modernog stolnog računala ili ispušnog ventila u ventilacijskom kanalu u kuhinji.

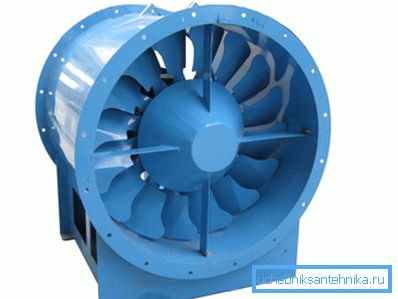

Aksijalni industrijski ventilator.

Usput: kod ugradnje ispušnih ventilacija vlastitim rukama, bolje je odabrati model ventilatora ili ventilatora s kliznim ležajem, a ne valjanja. Upute su povezane s manje buke u ovoj vrsti ležajeva.

Prednost aksijalne sheme je relativno visoka učinkovitost. Nedostatak je relativno mali tlak stvoren na izlazu.

Radijalno se predvidljivo naziva ventilator, prisiljavajući da se protok zraka pomiče duž radijusa rotora. Rotor se okreće u kućištu; Većina gubitaka uzrokovana je trenjem zraka na unutarnjem zidu kućišta uređaja. Međutim, zbog minimalnog razmaka između kotača i čekića, ova shema pruža mnogo veći izlazni tlak nego prethodni.

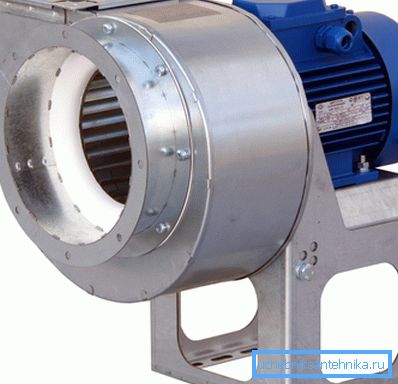

Radijalni (centrifugalni) VTs 14-46 ventilator.

prigušivač

Očito je da komforna ventilacija mora proizvesti najmanje zvukove. Međutim, produktivni navijači iz nekog razloga ne žele spin tiho. Logičku proturječnost prevladava instalacijom prigušivača nakon ulaznog ventilatora - kontejnera s razvijenim unutarnjim perajama, prekrivenim materijalom koji apsorbira buku (stakloplastike, porozne gume itd.).

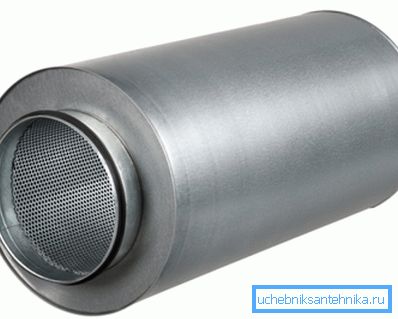

Cjevasti prigušivač.

povratnik

Ovo je uobičajeno ime za uređaje koji izvršavaju izmjenu topline između ispušnih i usisnih kanala. Oni omogućuju vrlo značajne uštede na grijanju i klimatizaciji.

Postoje tri koncepta rada izmjenjivača topline.

  1. Izmjenjivač topline ploča osigurava unakrsno kretanje neizmirljivih tokova iz susjednih kanala s velikim brojem uobičajenih zidova.. Shema je izuzetno jednostavna i neovisna o energiji. Jedini nedostatak je zamrzavanje izmjenjivača topline pri niskim temperaturama; Problem se rješava privremenim otvaranjem zaobilaznice za dovod zraka, nakon čega topli tok ispušnog kanala brzo upija led.
Shema pločastog izmjenjivača topline.
  1. U rotacijskom uređaju kotač s razvijenim perajama rotira oko osi koja se nalazi na granici strujanja. Prednost rješenja je izravnavanje vlažnosti zraka za dovod zraka zbog prijenosa kondenzata na rubove rotora. Nedostaci - složenost dizajna, energetska ovisnost i djelomično miješanje struja, što dovodi do prijenosa mirisa među njima.

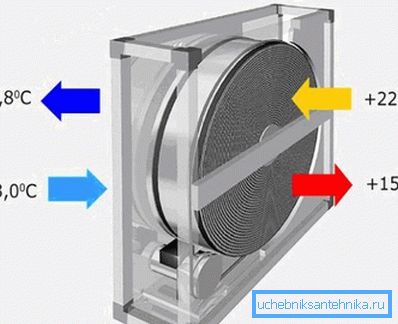

Rotacijski izmjenjivač topline.
  1. Jedinica s međuklimenskim rashladnim sredstvom zapravo je smještena u ventilatorski krug dvaju konvektora i cirkulacijske crpke, svojevrsnog minijaturnog sustava grijanja bez kotao. Nedostaci sheme - složenost, visoka cijena i niska učinkovitost. Njegova uporaba je opravdana samo u onim slučajevima kada arhitektonska obilježja zgrade čine potrebnim za širenje priljeva i ekstrakciju na znatnu udaljenost.

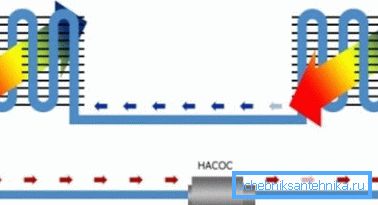

Toplina se prenosi vodom ili antifrizom.

Grijanje, klima uređaj

Kao što je već spomenuto, ventilacijski uređaj često uključuje uređaje za podešavanje temperature ulaznog toka. Zračni grijač je električni ili grijač vode; u većini slučajeva, hladnjak je konvencionalni kanalni klima uređaj s vanjskim blokom postavljenim na krov ili pročelje.

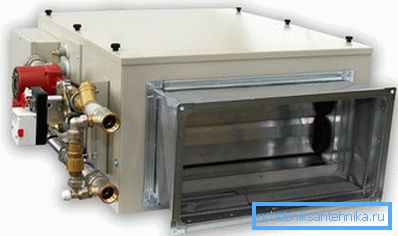

U jedinici za upravljanje fotografskim zrakom s ugrađenim grijačem vode.

Plenum komora

Ovo je jednostavno učvršćenje za ulazni kanal, koji omogućuje raspršivanje zraka preko cijelog rešetkastog prostora. To je kutija malog volumena, u kojem se turbulentni tok pretvara u laminarno.

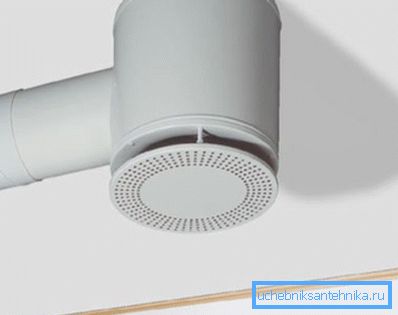

Statička tlačna komora s difuzorom.

Prigušivač vatre

Njihova je funkcija blokirati širenje plamena kroz opću izmjenu ventilacije u slučaju požara, kako bi se osiguralo učinkovito uklanjanje dima i pritjecanje svježeg zraka na putove evakuacije. Po početnom položaju poklopca, oni su podijeljeni u normalno otvorene, normalno zatvorene i dvostupanjske ventile.

Ventil se može pokretati pomoću opruge ili solenoida. Zamrljiva zasun, elektromagnetska brava ili isti solenoid koji drži ventil od zatvaranja ili otvaranja može djelovati kao bravica.

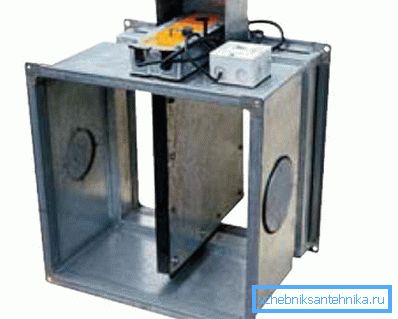

Normalno otvaranje prigušnice.

zaključak

Nadamo se da će naš pomalo površni uvid u vrste ventilacijskih sustava i opreme zadovoljiti čitateljsku znatiželju.

Kao i obično, video u ovom članku će mu ponuditi dodatni materijal. Sretno!
