Shiber za ventilaciju: uređaj, svrha korištenja, alternative

Kakva vrsta čvora je prolazna vrata? Za što se koristi? Što se sastoji od vrata i kako se uklapa u ventilacijski kanal?

Što ga može zamijeniti? Pokušajmo odgovoriti na ta pitanja.

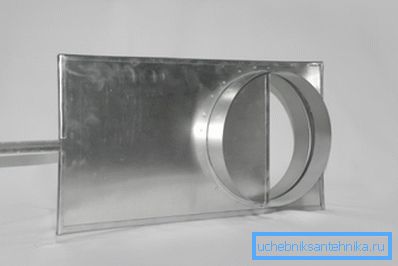

Naš junak.

Što je to

Prije nas je najjednostavniji ventil za podešavanje i zatvaranje ventilacijskog kanala. To je ravni ventil debljine od oko milimetra, napravljen u pravilu od pocinčanog čeličnog lima.

Ventil, ovisno o veličini vrata, može se pomicati duž dvije vrste vodilica:

  • S malom veličinom kanala (do oko 250 mm) - u džepu utora.
Shiber s džepom utora.
  • U kanalima s većim kapacitetom, ventil je fiksiran parom uglova. Takve vodiče lakše je čistiti od prljavštine; štoviše, stvaraju nešto manje otpora prilikom otvaranja i zatvaranja ventila.

Napomena: bez obzira na vrstu vodilica, ventil ne blokira čvrsto i ne osigurava potpunu odsutnost istjecanja iz otvorenog položaja. Kao rezultat toga, vrata se ne mogu koristiti kao ventil za vatru ili ventilaciju u slučaju nužde.

klasifikacija

Koji su ventili za ventilaciju ventilacijskih sustava? Koji znakovi mogu biti klasificirani?

Oblik kanala

Tipični industrijski kanali imaju okrugli oblik. Razlog je jednostavan: okrugli dio ima maksimalnu površinu s minimalnim opsegom. Kao rezultat toga, pri fiksnoj debljini stijenke, cijena po metru kanala s određenim protokom je minimalna.

Nešto manje korištene pravokutne kutije.

Za koga?

  • U tom je slučaju puno lakše instalirati grijače koji pružaju zagrijani zrak. Većina ih je kvadratnog ili pravokutnog oblika: proizvodnja grijača vode ispod kružnog poprečnog presjeka jednostavno nije tehnološki.
  • Pravokutni kanal lakše je sakriti iza lažnog stropa ili lažnog zida. S istim dijelom kao i krug, ona može zauzeti manje prostora za pohranu.

Kao što možda mislite, ventili za vrata su proizvedeni za kanale za zrak obje vrste. U prvom slučaju, oni su postavljeni na utičnice sa njihovom naknadnom zbijanju; u drugom se koriste flani veze.

Pravokutna vrata za ugradnju prirubnice.

Kut prema osi kanala

Tipični ventil za zatvaranje zatvara kanal, rezanje pod kutom od 90 stupnjeva do uzdužne osi. Čak i uz relativno niske protoke zraka, djelomično zatvoreni ventil, uzrokujući turbulenciju, postaje izvor jakih buka. Zato se ne koristi za podešavanje unakrsnog kanala.

U sustavima pneumatskog transporta, međutim, često postoji potreba za djelomičnim ograničavanjem prohodnosti kanala. U tom slučaju koristi se kosa vrata, koja se presijecaju kroz tok pod kutom od 45 stupnjeva.

Njegov oblik vam omogućuje da ubijete dvije ptice jednim kamenom:

  • Razina buke značajno je smanjena zbog manje turbulencije na prepreci.
Prilikom zakretanja s kosim vratima, dolazi do manje turbulencije.
  • Preciznije podešavanje kapaciteta kanala postaje moguće: odstupanje ventila fiksnom količinom znači manju postotnu promjenu u sekciji uživo.

montiranje

Kako postaviti ventilacijski otvor vrata vlastitim rukama? Preciznije, što zapečati vezu? Upute su prilično predvidljive u SNiP 3.05.01-85 Unutarnjim sanitarnim i tehničkim sustavima.

Bezuljni priključak

Uvjeti rada Primjenjivi materijali

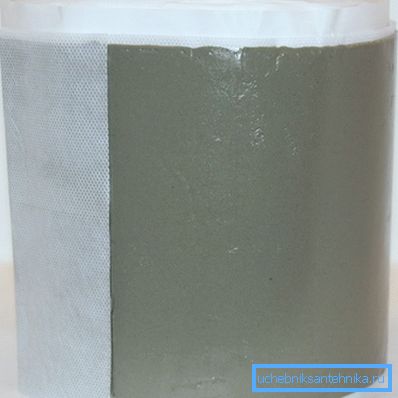

Temperatura do 40 stupnjeva Gerlen brtvena traka
Temperatura do 70 stupnjeva s okruglim dijelom kanala Mastični buteprol
Temperatura do 60 stupnjeva s okruglim dijelom kanala Stezaljke, stezaljka za zagrijavanje
vrpca

Osim toga, prakticira se brtvljenje spojeva utičnica sa silikonskim brtvilima. SNiP ne zabranjuje njihovu upotrebu: nakon popisa preporučenih materijala, navodi se mogućnost korištenja metoda brtvljenja koja nisu uključena u ovaj popis.

 Priključak prirubnice

Uvjeti rada Primjenjivi materijali
Prijevoz zraka s temperaturama do 70 stupnjeva Pjena od gume, polimerni mastiksni konop, razne vrste gume (uključujući porozne)
Prijevoz zraka s temperaturama iznad 70 stupnjeva Azbest kartona, azbestni kabel
Prijevoz kisele pare Guma otporna na kiseline

Za priključke prirubnice, SNiP posebno određuje neke značajke sklopa.

  • Suspenzija ili nosač koji pričvršćuje cijev za zrak ne smije pasti na prirubnicu.
  • Svi vijci moraju biti smješteni na jednoj strani prirubnice.
Vijci se nalaze na jednoj strani priključka prirubnice.
  • Ako je prirubnica horizontalna, vijci trebaju biti na njoj, matice bi trebale biti na dnu.

Komentar: ova se preporuka odnosi na uobičajenu sigurnost. Vijak i matica teže kad pada s visine stanju prouzročiti ozbiljne ozljede.

alternative

To uključuje brojne zaklopke i ventile, koji se razlikuju kako u funkcijama i u uređaju.

Vatrogasni ventili su dizajnirani da odmah zaustave prirodnu ili prisilnu ventilaciju u slučaju požara, kao i, naprotiv, za masivnu opskrbu zrakom putovima evakuacije ljudi.

Ovisno o početnom položaju, izdvojeni su ventili:

  • Normalno otvoreno;
  • Normalno zatvoreno;
  • Dvostruka akcija.

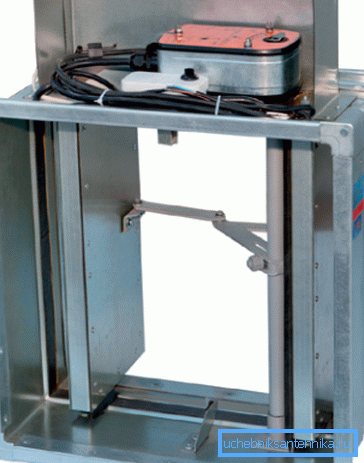

U fotografiji - normalno otvori vatreni ventil.

Može se koristiti ventil za pokretanje:

  1. Kombinacije elektromagnetskog i povratnog udara. Solenoid može otvoriti ventil; zatvoriti ga; držite u otvorenom i zatvorenom položaju, suprotstavljajući povratnu oprugu; odgovoran za rad brave, otpustite ventil.
  2. Zakrivljiva bravica zajedno s oprugom. Ventili s takvom shemom rada su jeftini, ali sposobni su samo za jednu aktivnost.
  3. Servo s motorom i mjenjačem.

Osim toga, umjesto kosih vrata, naširoko se koriste ventilski prigušnici s ručnim ili elektromehaničkim aktuatorima.

Prigušni ventil.

zaključak

Pretpostavit ćemo da je došlo do poznanstva s novom vrstom ventilacijske opreme. Kao i obično, video u ovom članku nudi čitatelju dodatne informacije o temama.

Sretno!
