Spojnice za ventilaciju - vrste i metode

04-03-2018
Ventilacija

Organiziranje sustava ventilacije prostorija u kući ili stanu, možemo koristiti tri opcije za kanale za zrak - krute, polu-fleksibilne i fleksibilne. Izrađene su od metala, plastike i polimera. Za montažu na zid ili strop, razvijeni su posebni zatvarači za ventilaciju, koji će danas biti naš članak.

Osim toga, pokazat ćemo jasan primjer kako se sve to treba dogoditi.

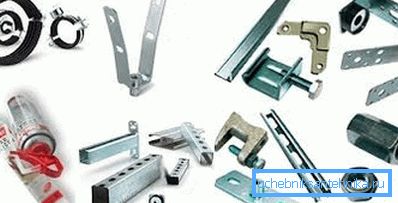

Ventilacijski hardver vam omogućuje da osiguraš ventkanal

Pričvršćivanje kanala

Ventilacijski kanali mogu se učvrstiti na različite načine u horizontalnoj i vertikalnoj ravnini. Vrlo rijetko se ugrađuju u nagnutom položaju.

Za pričvršćivanje koristite posebne elemente pričvršćenja. Metode njihove ugradnje ovise o obliku i dimenzijama zračnog kanala.

vodoravan

Kod ugradnje ventilacijskih kanala na zidove ili stupce od opeke (armiranog betona), metalni nosači se koriste u obliku kvadrata. Ugrađeni su u površinu pomoću kutnih obloga.

Nosači na izbočenom dijelu imaju otvor za suspenziju zračnog kanala.

Dimenzije ploče koja izlazi iz zida i duljina ugradnje u površinu ovise o dimenzijama kanala.

  1. Kanali za ventilaciju pričvršćeni su na armiranobetonsku kolonu s uglovima, potporama, letvama od lima. Na kolonu je pričvršćena čelična ploča s čeljustima, nakon čega se na nju treba pričvrstiti kut i opružni nosač.
  2. Cjevovod zraka je pričvršćen na betonsku ploču uz pomoć nosača, na metalni stup sa stezaljkama i poprečnim nosačima.
  3. Zračne cijevi su pričvršćene za I-grede s nosačima od čeličnog ili željezne trake.

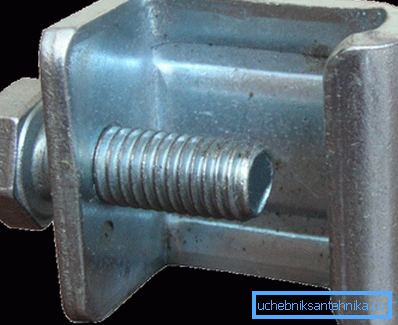

Stezaljka - pouzdani pričvrsni element za ventilaciju

vertikala

Okrugli kanal zraka u poprečnom presjeku do 1 m priključen je na zid od opeke uz pomoć potpore koja se sastoji od:

  • metalna konzola;
  • posebne obloge;
  • stezaljke - od čelika i od ugla.

Okrugle zračne cijevi pričvršćene su na armiranobetonsku kolonu s nosačem koji se sastoji od konzola zavarenih na metalnu ploču i 2 polovine stezaljki. Potonja se pričvršćuju nakon što je dovršena montaža ventilacijskog kanala.

Savjet: kada nije moguće popraviti ventilaciju na zid ili stup, može se postaviti pomoću krova.

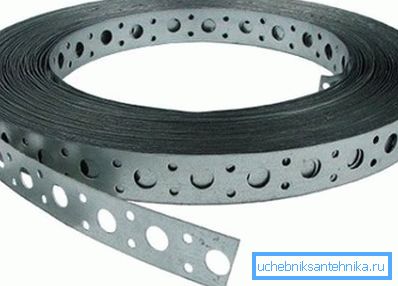

U foto - bušenoj vrpci za suspenziju ventilacijske kutije

Instalacija ventilacije

Upute u nastavku će vam reći kako sve ispravno raditi:

vodoravan
  1. Pregledajte područje na kojem će proći kanal.
  2. Ugradite pričvršćivače na zidove i stupove.
  3. Instalirajte dizala na oznake i pomaknite detalje o zračnom kanalu.
  4. Montirajte pojedinačne elemente u blokove i pričvrstite stezaljkama na kojima će se suspenzija provesti.
  5. Ugradite kanale za zrak pomoću prirubnica.
  6. Prijeđite na montažu i pričvršćivanje cijelog ventilacijskog sustava na unaprijed pripremljene elemente na zidovima i stupovima.
  7. Provjerite instalaciju i priključak ventilacijskog dijela na postojeće blokove u zgradi.
  8. Uklonite pribor i provjerite rad sklopljenog sustava.
vertikala
  1. Označite područja na kojima će biti potrebno postaviti pričvrsne elemente.
  2. Instalirajte ih i vodite do dijelova budućeg kanala.
  3. Pričvrstite držač, podignite i blokirajte sustav na vanjsku stijenku prije početka postupka.
  4. Skupite konstrukciju sa strijama od odvojenih dijelova.
  5. Ugradite poseban kišobran i podignite sastavljeni dio.
  6. Poravnajte se s oznakama strija i učvrstite u željenom položaju.
  7. Spojite se s već instaliranim dijelovima i osigurajte sve.

Savjet: kada je potrebno ugraditi ventilaciju ispod spuštenog stropnog sustava, spustite veze zračnog kanala prije postavljanja, zatim pričvrstite razdjelnike zraka za montažu stropova.

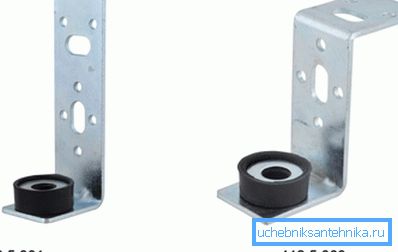

Zatezni elementi L i Z za pravokutne ventilacijske kanale

Metode pričvršćivanja zračnog kanala

Ugradnja ventilacije može se provesti na sljedeći način:

  1. Nanesite u obliku slova L, čija je cijena vrlo povoljna. Pričvrstite elemente zračnog kanala na njega vijcima ili vijcima.
  2. Moguće je pričvrstiti pravokutni zračni kanal s vijcima ili vijcima pomoću nosača u obliku slova Z.
  3. Montaža pomoću klinova i profila:
  • ventilacija mora biti odmaknuta od poprečnog presjeka;
  • dijelovi s navojem smanjuju bočno pomicanje.

Često koristite gumeni profil, koji dodatno pruža zvučnu izolaciju zračnog kanala.

  1. Za pričvršćivanje cijevi kružnog poprečnog presjeka možete koristiti bušenu vrpcu. To bi trebalo biti učinjeno uz pomoć petlje ili pričvršćivanja vijka u zahvatnom području. Nedostatak ove metode nije neophodna krutost.

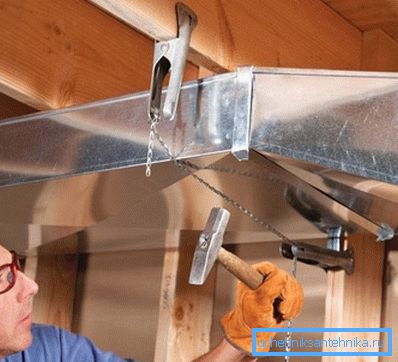

Pričvršćivanje zračnih kanala na strop vlastitim rukama

Savjet: za cijevi promjera manjeg od 200 mm, možete smanjiti razinu buke zračnog kanala, ako istodobno koristite i stezaljku kao i bušena vrpca.

  1. Koristite za montažu vijaka i stezaljke.
  2. Ponekad možete koristiti sidro za izduženje mjedi, koje se mora umetnuti u prethodno izrađenu rupu i zategnuti klin.

Savjet: ako kanale nije moguće pričvrstiti na strop, upotrijebite za montažu metalne grede sa stezaljkom, pri čemu je pričvršćena klin.

Nanesite sljedeće vijke za ventilaciju, materijale i pribora:

  • zagrade različitih oblika;
  • Profili;
  • Križna glava;
Upotreba križnih glava
  • klinovi;
  • bušena vrpca;
  • spojnice crijeva;
  • hvataljke;
  • prijenosnik za podizanje;
  • čelični uglovi;
  • željezo;
  • metalne letvice.

zaključak

Pouzdana montaža ventilacijskog sustava može jamčiti samo ispravna pričvrsna mjesta. Da biste to učinili, upotrijebite različite uređaje, dijelove i materijale. Ovaj je članak detaljno opisao kako se svi trebaju koristiti ako je potrebno.

Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
