Stambena ventilacija: sheme i regulatorni zahtjevi

Kako se provodi ventilacija u stambenoj zgradi - stanu ili privatnom? Što kažu postojeće građevinske šifre o tome? Koji se standardi protoka zraka treba slijediti kada sami oblikuju?

Kako provesti razmjenu zraka u privatnoj kući? Pokušajmo to shvatiti.

Regulatorni zahtjevi

Počnimo s proučavanjem postojećih propisa. Stvarni SNiP za ventilaciju stambenih zgrada - 2.04.05-91 Grijanje, ventilacija i klimatizacija i 2.08.01-89 Stambene zgrade.

Radi praktičnosti čitatelja dajemo ključne zahtjeve dokumenata zajedno.

temperatura

Za dnevni boravak određuje se temperatura najhladnijih pet dana godišnje.

• Sa svojom vrijednošću iznad -31ê u sobama potrebno je podržati najmanje + 18ê.
• Kada je temperatura najhladnijeg petodnevnog tjedna ispod -31 ° C, zahtjevi su nešto veći: sobe moraju biti barem 20 ° C.

U kutnim sobama s barem dva zajednička zida s ulicom, cijene su 2 stupnja veće - +20 i + 22, odnosno.

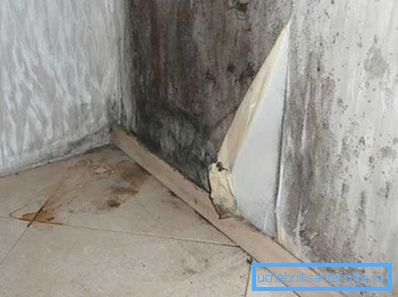

Korisno: varijabilnost zahtjeva uvjetovana je činjenicom da na niskim temperaturama i povećanom gubitku topline, točka rosišta (točka debljine ograđene strukture, gdje počinje kondenzacija vodene pare) pomiče prema unutarnjoj površini. Navedene temperature isključuju zamrzavanje zida.

Za kupaonice, minimalna temperatura je + 18C, za kupaonice i tuševe - +24.

Razmjena zraka

Koje su norme ventilacije stambenih prostora (točnije, stopa razmjene zraka u njima)?

Dodatni zahtjevi

Koji drugi zahtjevi i preporuke mogu se naći u SNiP-u o grijanju i ventilaciji stambenih zgrada?

• Ventilacijska shema može omogućiti razmjenu zraka između odvojenih prostorija. Jednostavno rečeno, možete organizirati napa u kuhinji i protok zraka - u spavaćoj sobi. Zapravo, dokument navodi preporuku: izlazna ventilacija treba biti osigurana u kuhinjama, kupaonicama, kupaonicama, WC-ima i sušilicama.

• Ventilacija stana treba biti povezana s općom ventilacijskom kanalom ne manje od 2 metra od stropne razine. Uputa je osmišljena kako bi se smanjila vjerojatnost prevrtanja u vjetrovito vrijeme.
• Kada se koriste zasebne sobe u stambenoj zgradi za javnu upotrebu, dobivaju se vlastiti ventilacijski sustav, koji nije povezan s kućom.
• Na najhladnijim petodnevnim temperaturama ispod -40 ° C za tri kata i više zgrade, dopuštena je oprema prisilne ventilacije s sustavima grijanja.
• Plinski kotlovi i stupovi s ispuštanjem proizvoda izgaranja u opću ventilaciju mogu se ugraditi samo u zgradama ne više od pet katova. Kotao na kruta goriva i grijači vode mogu se instalirati na sve samo u jednokatnim i dvokatnim zgradama.
• Preporučuje se da se dobavni zrak isporučuje u prostoriju s trajnim boravkom ljudi. Što nam zapravo vodi do već spomenute sheme: protok zraka kroz dnevne sobe i ispušni plin kroz kuhinju i kupaonicu.

Kako to radi

Stoga smo proučavali osnovne uvjete za ventilaciju stambenih prostora. A kako je ventilacija u stambenim zgradama i privatnim kućama?

Stanogradnja

tradicija

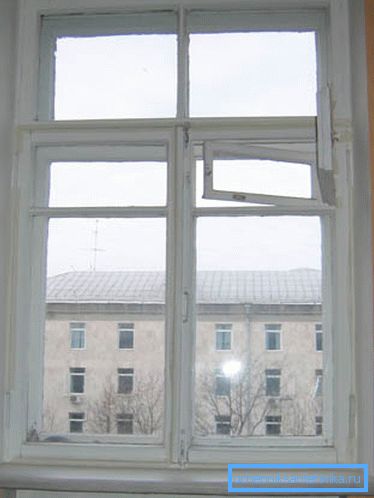

Shema tradicionalnog za Rusiju i cijeli post-sovjetski prostor je prirodna ventilacija, koja koristi razliku gustoće između toplog i hladnog zraka za razmjenu zraka. Toplo se prisiljava na gornji dio prostorije i od tamo do ventilacijskog kanala; priliv hladenja u kuæama sovjetske konstrukcije osigurali su otvori za prozračivanje i labave okvire koji se slažu.

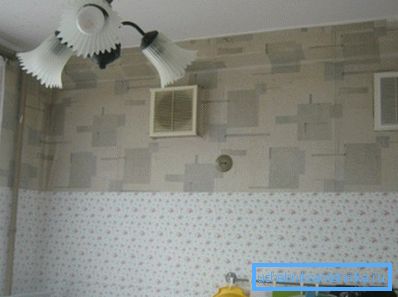

Ispušna ventilacija bila je opremljena prema već spomenutoj shemi: u kupaonicama, WC-ima i kuhinjama. Sobe su bile prozračene svježim zrakom.

Budući da je vlastiti vertikalni kanal za ventilaciju za svaki apartman luksuz koji nije dopušten u visokim zgradama, ventilacijski sustavi pojedinih stanova počeli su se kombinirati vertikalnim osovinama.

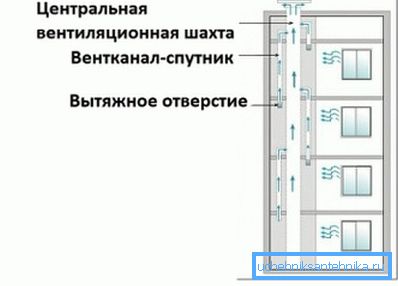

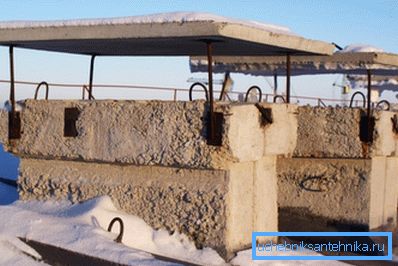

Mine su bile ujedinjene vodoravnim kanalom, koji je vodio do krova i opremljen s kišobranom kako bi ga zaštitio od oborina; izlaz na svaki apartman bio je opremljen kratkim vertikalnim kanalom - satelitom koji je spriječio razmjenu zraka između apartmana.

Koje su prednosti takve sheme:

• Jednostavnost gradnje, a time i minimalni troškovi ulaganja.

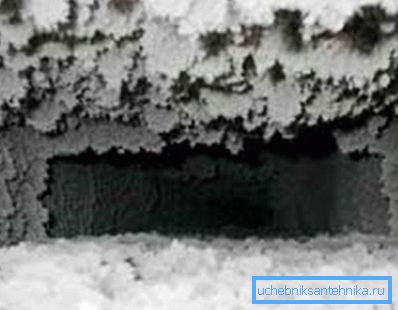

• Minimalni operativni troškovi. U biti, oni se smanjuju samo na rijetko čišćenje začepljenih ventilacijskih kanala. Uzrok začepljenja je čađa od plinskih peći i, rijetko, kršenja tijekom gradnje.

• Protok svježeg zraka u prostoriju izravno s ulice, bez potrebe za bilo kakvom međufaznom obradom.

Naravno, nije bilo bez nedostataka.

• Na gornjim katovima tlak koji osigurava rad ventilacije je minimalan. Odavde - česti slučajevi zloglasnog prevrata potiska u vjetrovito vrijeme.
• Dugački kanal s grubim zidovima (tradicionalni materijali rudnika i grane u stanu - cigla i beton) osiguravaju visok aerodinamički otpor, čime se smanjuje učinkovitost ventilacije.
• Kanali često propuštaju: cementni mort koristi se za povezivanje njihovih elemenata. Istjecanje zraka dodatno smanjuje vuču.

modernost

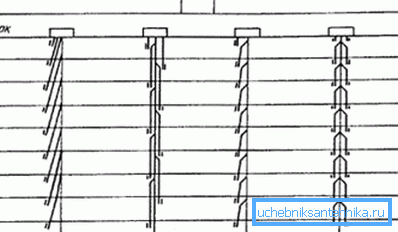

U posljednje vrijeme, s izgradnjom novih zgrada, sve više se provodi shema s toplom tavanom. Kako izgleda?

Horizontalni kanali koji povezuju nekoliko rudnika su stvar prošlosti. Umjesto toga, cijeli potkrovlje pretvorio se u statičku tlačnu komoru.

Važno: zbog stabilizacije visoke temperature u potkrovlju, riješen je jedan od glavnih problema gornjeg kata - hladni strop. Kao rezultat toga, zahtjevi za grijanje su smanjeni.

Rudnici u kombinaciji s horizontalnim slavinama u jednu jedinicu industrijske proizvodnje. To smanjuje broj potencijalno propuštajućih spojeva.

Puštanje iz potkrovlja je instalirano u svaki odjeljak kuće. Njegova kombinacija sa strojarnicom omogućuje, bez ometanja arhitektonskog izgleda kuće, povećati visinu problema do 2 metra od razine krova, čime se dodatno povećava vučna sila.

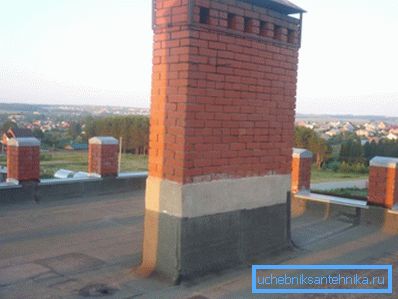

Kišobrani, koji štite rudnik od kiše i snijega, su nestali: uzrokuju pad u potisku. Umjesto toga, u podnožju mina, paleta se instalira s odvodom u kanalizaciju.

Otvoreni rudnik na krovu stekao je kvadratni presjek, što je poboljšalo vuču u vjetrovitom vremenu bez obzira na smjer vjetra.

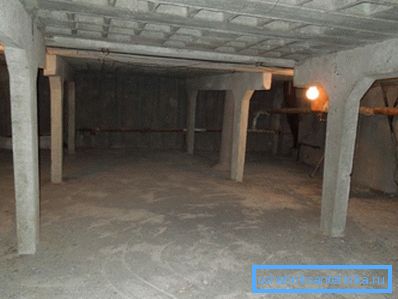

Potkrovlje, sastavljeno od armiranobetonskih ploča, počelo se podijeliti na dionice.

Time su riješili dva problema:

1. Ne može se miješati tok zraka iz različitih ulaza. Njihovo miješanje pod određenim uvjetima može dovesti do činjenice da bi potisak u jednom kanalu porastao na račun drugog kanala.
2. Primijetili su se odgovarajući propisi o požarima: vatrootporna pregrada može spriječiti širenje vrućih proizvoda izgaranja tijekom požara.

Koji je rezultat?

• Rad ventilacije općenito postaje stabilniji, neovisno o snazi ​​i smjeru vjetra.
• Aerodinamička otpornost satelitskih kanala povećao se od 1-1,5 do 6 - 9 Pa, zbog čega je zamjena zraka u stanovima manje ovisna o podu.

Nuance: na vrhu dva kata, vlak može biti nedostatan jer kanali - sateliti potrebne visine - jednostavno se ne mogu smjestiti. Problem je u potpunosti riješen postavljanjem ventilatora za ispuštanje u apartmane: u toj shemi njihovi radovi više ne mogu dovesti do činjenice da će ispušni zrak iz jednog stana ući u drugi.

Prisilno ispuštanje

Glavni problem bilo kojeg prirodnog sustava ventilacije jest njegova ovisnost o snazi ​​vjetra.

Rješenje ovog problema je sasvim očito:

1. Aerodinamička otpornost mina je umjetno podcijenjena (na primjer, postavljanjem podesivih ventila).
2. Osovina se isporučuje s radijalnim ventilatorom sa sustavom za smanjenje buke.

Cijena povećane učinkovitosti je blago povećanje operativnih troškova i investicijske vrijednosti projekta.

Inozemno iskustvo

Naročito zanimljiva ventilacijska shema provode njemački graditelji u višestambenim zgradama.

• Ispušna ventilacija organizirana je kroz kuhinju i kombiniranu kupaonicu.
• Unos zraka je uobičajeni kanal koji se otvara u prostoriji s nekoliko malih otvora oko njegovog perimetra i središnjeg ventila opremljenog solenoidom i povratnom oprugom. Cijev zraka ima visoku aerodinamičku povlačenost i kameru za šutnju zvuka.

Kako funkcionira:

• U pripravnom stanju, poklopac se izvodi u ograničenom iznosu.
• Kada uključite svjetlo u kupaonici ili prisilno napajanje kuhinjskog ventila, kapacitet unosa zraka dramatično se povećava; Osim toga, aktivira se prisilna ventilacija.

Izgradnja privatne kuće

Jasno je da za obiteljske kuće nema opće ventilacijske sheme: projekt se sastoji od određene strukture. Autor će dopustiti da podijeli vlastite misli, potkrijepljen iskustvom instalacije ventilacije u njegovu kuću.

Odabir sheme

Izbor se usredotočio na ispušnu ventilaciju s prisilnim poticanjem i prirodnim dotokom zraka kroz podrum.

Bilo je nekoliko motiva.

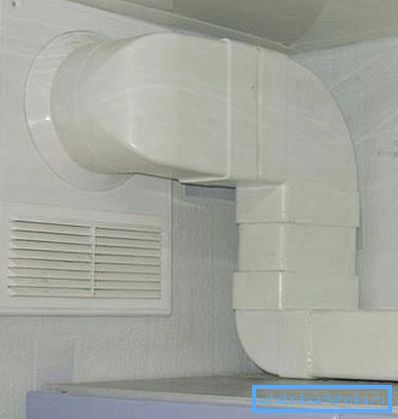

• Odzračna ventilacija uključuje polaganje jednog kanala.. Opskrba i ispuštanje - dva, što znači puno veću količinu posla i oštećenja već izvršenih popravaka.

Treba pojasniti: u ovom slučaju, kanal za ispušni zrak već je bio. U toj se ulozi pojavljuju utori koje su maskirali graditelji između greda, na koje se podigne podna ploča i vanjski zid. Bilo je potrebno samo bušiti otvore za ulaz zraka i organizirati ispuh na ulici.

• Izračun prirodne ventilacije stambenih zgrada je iznimno složen; u tu svrhu upotrebljavaju se složene formule koje uzimaju u obzir mnoge varijable, ili online kalkulatore, često daju nepouzdane rezultate. Kod prisilnog ispušnog sustava, izvedba s minimalnom pogreškom jednaka je izvedbi ispušnog ventilatora.

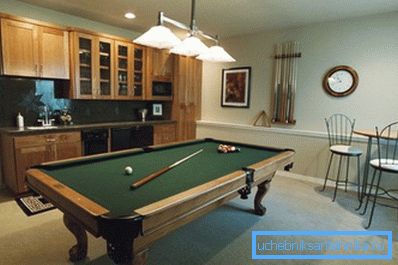

• Unos zraka iz podruma (suh i smješten ispod razine tla) omogućio je da temperatura dovodnog zraka bude stabilna bez obzira na vremenske uvjete.. Temperatura tla ispod točke smrzavanja drži se na +10 do +14 stupnjeva.

• Operativni troškovi zanemarivi su. Dajemo tablicu o ovisnosti energije koju ventilator troši na njegovu učinkovitost.

izvršenje

Provedba sheme vlastitim rukama zahtijevalo je minimalni trošak vremena i novca.

• Protok zraka organizira se u dnevnim boravcima. Rupa na podu su prekrivene mrežama s mrežama za zaštitu od kukaca.

• Ispuhne rešetke ugrađene u gips ploču, zatvarajući kanal između vijka i zida.
• Od kanala do ulice utisnut je rupica u koju je instalirana ispušna cijev s ventilatorom kanala i kišobranom kako bi ga zaštitili od kiše i snijega. Cijev je zapečaćena i zabrtvljena; ventilator je opremljen daljinskim prekidačem.

Ukupni troškovi iznosili su oko 1.500 rubalja. Razina vlažnosti u kući stabilizirana je na ugodnoj razini; Temperatura zimi s grijanjem isključena je najmanje + 12 ° C.

zaključak

Nadamo se da će naša minijaturna recenzija o tome kako organizirati ventilaciju biti korisna čitatelju.

Kao i obično, video u ovom članku sadrži dodatne tematske materijale. Sretno!
