Što je ispušna ventilacija - značajke i vrste

Ventilacija je jedan od inženjerskih sustava za podršku životu odgovoran za učinkovitu cirkulaciju zraka u bilo kojoj vrsti prostorije. Odsutnost pravilno organiziranog ventilacijskog sustava može dovesti do stagnacije zraka, promjena na razini vlažnosti na kojoj je moguće stvaranje plijesni, gljivica i neugodnog mirisa u sobi. Pogledajmo kako funkcionira ispušna ventilacija i koliko je to dobro.

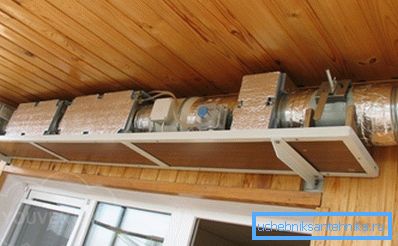

Sustav usisnog ispušnog sustava omogućuje vam održavanje udobnog okruženja u vašem stanu, kući ili uredu

Svrha ispušne ventilacije i njezinih tipova

Glavni zadatak ovog sustava je cirkuliranje protoka zraka u prostorijama. To se provodi organiziranjem kretanja zraka koji ulazi u prostoriju izvana i njezinim naknadnim glatkim uklanjanjem.

Za svoje podatke! Protok zraka s ulice temelji se na načelu ispušne ventilacije. Bez toga, u sobi s radnom napa, zrak će biti rijetkost.

Sustavi ventilacije kućanstva

Sustav ispušne ventilacije stanova i, primjerice, poslovni prostor može se podijeliti na:

  • prilagođeno, to jest, posluživanje jedne ili više susjednih soba. Obično za stambene prostore je kuhinja i kupaonica, ili ventilacija privatne kuće u zemlji. Tamo gdje je prirodna razmjena zraka nemoguća, instalacija ispušne ventilacije je prisilna. Za to je ugrađen ventilator (centrifugalni ili aksijalni) u kanal ventilacije.

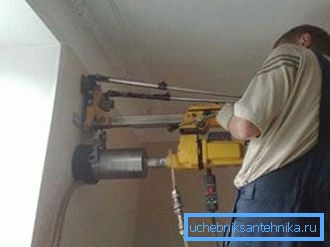

    Ovakvim proizvođačima opreme izrađuju se kanali u zidovima za izravnu razmjenu zraka.

    • Odstranjivanje zraka iz kupaonice obično se odvija kroz male dimnjake za ventilaciju, postavljene u izgradnju stropova ili izravno na ulicu kroz vanjski zid.
    • Moguće je kombinirati ekstrakte iz nekoliko kupaonica u zajednički kanal.

    NAPOMENA! Ventilator, u pravilu, lako je povezan s vašim rukama paralelno s prekidačem svjetla. Ponekad je instaliran dodatni vremenski relej koji produžava rad ventilatora nakon isključivanja rasvjete nakratko.

      • Ventilatori su opremljeni posebnim ventilom koji omogućuje da se zrak pomakne kada se uređaj uključi i zaključava prolaz kada je isključen.

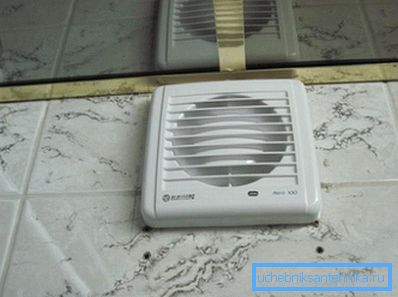

      Uloženo napa u kupaonici omogućuje vam ubrzanje ventilacije i uklanjanje viška vlage
        • U kuhinjama, kako bi pronašli uklanjanje dima i pare iznad peći, instaliran je kišobran koji također nosi dekorativno opterećenje. Kućište je opremljeno ventilatorom i filtrom koji se sastoji od:
        • Masne i prljave rešetke.
        • Spremnik s tvarima koje neutraliziraju neugodne mirise. Ovo je obično sorbent, na primjer aktivni ugljen. Ovaj uređaj treba zamijeniti oko 2-3 puta godišnje, jer postaje prljav.

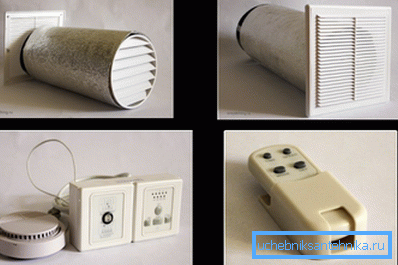

        Sustav razmjene zraka može se regulirati i uključiti / isključiti daljinskim upravljačem ili kada se aktivira senzor
        • središnji. To su uređeni, na primjer, u stambenim zgradama, gdje se ispušna ventilacija u stanu provodi kroz sustav odvojenih kanala koji imaju pristup krovu zgrade. To se posebno odnosi na armiranobetonske predgotovljene visine, pri čemu je dizajn pojedinih ispušnih sustava teško.
        Svi otvori za zrak moraju biti okrunjeni takvim
          • Svaki apartman u kupaonici i kuhinji ima izlaz s ugrađenom ventilacijskom rešetkom do vertikalnog ventilacijskog kanala.
          • Svi kanali idu na krov, gdje se navijači postavljaju iznad njih.
          • Možete kombinirati okomite kanale u jedan na vrhu zgrade i instalirati snažan ventilator.
          • Ako u stambenoj zgradi postoji tehnički pod, vertikalni ventilacijski kanali su sastavljeni u zajednički glavni zračni kanal u ovoj sobi. Može poslužiti motoru za ispušnu ventilaciju, postavljenu u nadgradnju iznad strojarnice dizalice dizala.

          Zanimljivo! Značajka središnje ventilacije stambenih zgrada je pružanje zvučne izolacije. Kako se susjedi ne čuju jedni druge kroz ventilacijske kanale, u njih se instaliraju posebni apsorberi zvuka.

          • kombinirana ispušni sustavi imaju prednosti i nedostatke središnje i individualne ventilacije.

          Osim ventilatora, prakticira se ugradnja u ventilacijske sustave ventila za ispuh ili jednostavnu rešetku koja osigurava razmjenu zraka bez prisile. Ventilacioni ventil je podesivi prigušivač s elementom za pričvršćivanje, odgovoran za intenzitet uklanjanja zraka iz prostorije.

          Svi gore navedeni uređaji postavljeni su izravno na ulazu u ventilacijski kanal.

          Upozorenje! U prostorijama u kojima drveni prozori metalne plastike još nisu promijenjeni, ne možete se brinuti zbog prirodnog protoka zraka čak i kad su zatvoreni prozori. Prilikom zamjene prozora s plastičnim materijalom pokušajte steći dizajn s integriranim zračnim ventilom.

          Ventilacija industrijskih prostora

          Industrijska ispušna ventilacija uz stvaranje udobne radne okoline obavlja nekoliko zadataka, ovisno o namjeni proizvodnje:

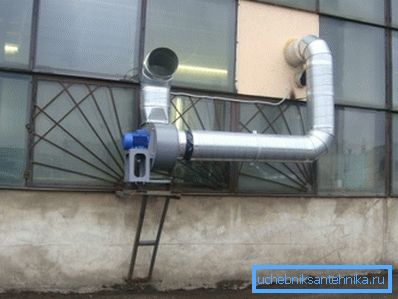

          Na foto - opremljenom sustavu razmjene zraka u industrijskom poduzeću.
          • Uklanjanje para u posebno opasnim područjima.
          • Osiguravanje dovoljne vuče u kotlovima.
          • Dodatni vrući dijelovi za puhanje, itd.

          Ventilacijski sustavi u proizvodnji dizajnirani su uzimajući u obzir mnoge čimbenike:

          • Svrha poduzeća.
          • Područje industrijskih objekata.
          • Broj ljudi koji rade u određenoj sobi i njihovu vrstu aktivnosti.
          • Broj i priroda opreme koja radi u radionicama itd.

          Obratite pažnju! Pri proračunu ventilacije potrebno je uzeti u obzir klimatske značajke regije u kojoj se proizvodnja nalazi.

          Prema principu rada ispušna ventilacija u proizvodnji može biti:

          • Prirodno.
          • Obavezno.
          • Mješoviti tip.

          Prirodna ventilacija u proizvodnji, kao u svakodnevnom životu, provodi se sa slobodnim prolazom zraka izvana i njegovim uklanjanjem kroz ventilacijske kanale.

          Potisak s ovom metodom ventilacije soba ovisi o konvencijama okolne atmosfere:

          • Tlak.
          • Razlike u temperaturi.
          • Brzine vjetra

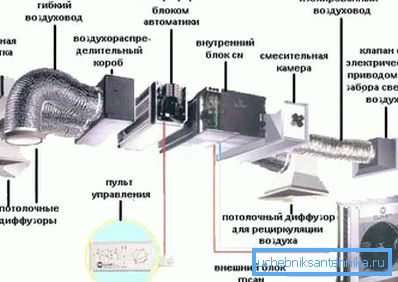

          Dijagram o načinu na koji bi trebala izgledati puna ventilacija proizvodne sobe

          Korištenje zraka struji kroz otvore u provjetračnicama. U prostoru za proizvodnju, ovi otvori se nalaze na visini od 180 i 400 cm od poda.

          Prisilni sustav je opremljen posebnom opremom - aksijalnim ventilatorima koji pomažu aktivno uklanjanje ispušnog zraka iz prostorije.

          U slučaju uporabe prisilnog prisilnog prisilnog ventilacijskog kruga, ventilator osigurava dodatno dovod zraka u željenom volumenu, čime se povećava učinkovitost razmjene zraka.

          Napajanje ventilatora odabire se na temelju izračunavanja potrebne izmjene zraka.

          Savjet! Prilikom odabira prikladne jedinice ne preporučuje se odstupati od ove vrijednosti u velikoj mjeri (s marginom), jer cijena industrijskog ventilatora izravno ovisi o njegovoj snazi. Osim toga, to bi dovelo do nepotrebnog prekoračenja troškova u daljnjem radu.

          Dizajn sustava ventilacije

          Kao i stvaranje bilo koje druge inženjerske komunikacije, uređaj za ispuh ventila prethodi izračunima i izvedbi.

          Ovaj se postupak provodi u skladu s tehničkim specifikacijama i sastoji se od:

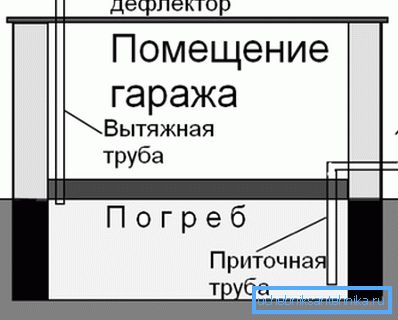

          Dobar primjer kako prozračiti strukturu
          • Utvrđivanje optimalne snage ventilacije za prostoriju s određenom količinom i namjenom.
          • Izračun duljina i dionica zračnih kanala.
          • Dovršetak vodova i dodatnih uređaja.
          • Izračunavanje i odabir opreme.
          • Izbor potrošnih materijala.

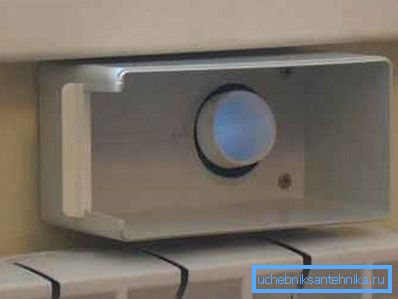

          U stambenim zgradama često se zrak isporučuje kroz malu rupu ispod prozora.

          Određivanje razmjene zraka

          Glavna tehnička uputa za projektiranje ventilacije je SNiP 41-01-2003, koji regulira normativnu brzinu razmjene zraka za različite prostorije, ovisno o njihovoj funkcionalnoj svrsi. Također, ovaj dokument propisuje sljedeće norme o satnoj potrošnji zraka od jedne osobe, ovisno o okupaciji:

          NAPOMENA! To je zbog pravila i propisa koji postoje za sustave razmjene zraka, preporuča se ugradnja ispušnih ventilacija uz pomoć specijaliziranih radnika.

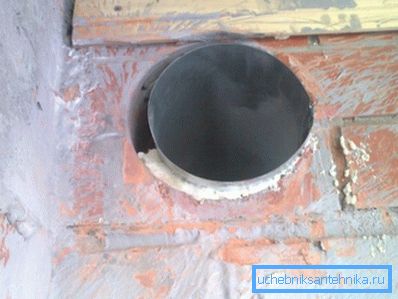

          Ventilacijski kanali postavljeni su ispod stropa za jedan jednostavan razlog - toplinski zrak je teži od hladnoće pa se ravnomjerno pada na pod
          • Za proizvodne prostore:
          • S prirodnom ventilacijom - 30m3.
          • Bez prirodne ventilacije - 60m3.
        • Za administrativne i javne prostore:
          • S prirodnom ventilacijom - 40m3.
          • Bez prirodne ventilacije - 60m3 (20m3 gdje ljudi neprekidno ostaju duže od dva sata).
          • Za stanove u kojima je 20 m2 ukupne površine stana po osobi:
            • S prirodnom ventilacijom - 30m3.
            • Bez prirodne ventilacije - 60m3.
            • Za apartmane s površinom od jedne osobe manje od 20 m2:
              • S prirodnom ventilacijom - brzina od 3 m3 / h na 1m2 površine.
              • Bez prirodne ventilacije - 60m3.
              • Standardna mnoštvo razmjene zraka - vrijednost bez jedinice mjere, što ukazuje na broj puta potpunu zamjenu zraka u određenoj sobi u roku od jednog sata:

                • Za stambene prostore - tečaj zračne luke je 1, ali ne manji od 30 m3 / h po osobi.
                • Za kupaonice i kuhinje - tečaj zraka je 1,5, ali ne manji od 60 m3 / h po osobi.

                Poznavajući ove vrijednosti i parametre prostorije, moguće je izračunati projektni kapacitet ventilacije na dva načina:

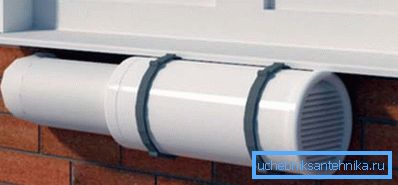

                Na taj je način plastični kanal s ulične strane, koji pokreće zrak u dnevnu sobu.
                • Prva s primjenom tečaja zraka prema formuli L = n * V, gdje:
                • L je izračunata snaga ventilacije.
                • n - normativna učestalost razmjene zraka.
                • V je obujam prostorije, jednak proizvodu njenog područja i visine.
              • Drugi se koristi standardna satna potrošnja zraka od strane čovjeka prema formuli L = N * L N, gdje:
                • N - maksimalni broj ljudi u isto vrijeme u sobi.
                • LN je standardna potrošnja zraka od jedne osobe za jedan sat, ovisno o funkcionalnoj orijentaciji prema SNiP.
                • U pravilu, potrebna nazivna snaga ventilacijskog sustava pada u raspon:

                  • 100-500 m3 / h za apartmane.
                  • 1000-2500 m3 // h za privatne kuće.
                  • 1000-15000 m3 / h za administrativne, skladišne ​​i industrijske prostore.

                  Sastav ventilacijskog sustava

                  Nakon što ste dobili dizajn kapacitet ventilacije, možete početi sastavljati izgled svojih glavnih elemenata.

                  Sastav tipičnog ventilacijskog sustava uključuje:

                  • Cijev ispušnog ventilacijskog kanala - kružni zrak ili kutija s pravokutnim presjekom, za raspodjelu zraka u svim prostorijama. Duljina, konfiguracija i poprečni presjek ovise o izgledu prostorija, kao io značajkama dizajna određenog sustava i njegove svrhe.
                  • Rashladna ventila za zrak postavlja se izravno na ulazu u ventilacijski kanal.
                  • Ventilator za zajamčenu dovoljnu izmjenu zraka.
                  • Filtar za pročišćavanje zraka od mehaničkih i kemijskih nečistoća. Filteri se upotrebljavaju iu opasnoj proizvodnji (u garažama, automobilskim uslugama itd.) Iu svakodnevnom životu. Postoje dvije vrste filtara:
                  • Zamjenjivo za pojedinačnu uporabu.
                  • Očistiti. Može se demontirati, očistiti i staviti na mjesto.
                • Ako je potrebno, zagrijte zrak zagrijavanja, itd.
                • Podsjećamo vas da je projektiranje i ugradnja ventilacijskog sustava bolje pružiti u rukama stručnjaka.

                  zaključak

                  Sada znate razliku između prirodne ispušne ventilacije i umjetno stvorene, opremljene u sobama s visokom vlagom. U ovom slučaju, bolje je izgraditi ovaj sustav prije kraja popravka, tako da je lakše sakriti neugledno grananje kanala.

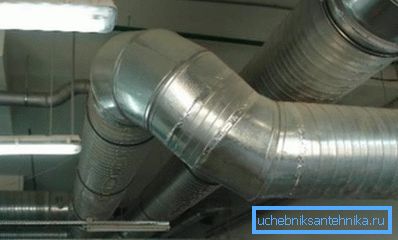

                  Slažem se, takve metalne cijevi su prihvatljive u industrijskim područjima, ali se vjerojatno neće uklopiti u unutrašnjost stana.

                  U prikazanom videu u ovom članku pronaći ćete dodatne informacije o ovoj temi.
